ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ ҒЫЛЫМ ЖӘНЕ БІЛІМ МИНИСТРЛІГІ
СЕМЕЙ ҚАЛАСЫНЫҢ ШӘКӘРІМ АТЫНДАҒЫ МЕМЛЕКЕТТІК УНИВЕРСИТЕТІ

Кафедра: «Жылу энергетика және Техникалық физика»
(кафедраның атауы)

Мамандық: 5В072300 - «Техникалық физика»
(шифр, мамандық атауы)

Пән атауы
(Ядролық зерттеу реакторы)

Жұмыс түрі
(СӨЖ)

Жұмыстың тақырыбы:Ядролық зерттеу реакторларында жылуалмасу және гидродинамика ерекшеліктері

Орындаған: Сапарбек Э
Тобы: ТФ-801
Тексерген:Бектас Қайратұлы
Жылу беру - бұл жылу энергиясын ыстық денеден аз қызғанға тікелей
(жанасқанда) немесе қандай да бір материалдан жасалған бөлгіш (дене немесе
орта) қалқымалы арқылы берудің физикалық процесі. Бір жүйенің физикалық
денелері әр түрлі температурада болған кезде жылу энергиясы немесе
термодинамикалық тепе-теңдік пайда болғанға дейін бір денеден екінші денеге
жылу беру орын алады. Жылудың өздігінен берілуі әрдайым ыстық денеден аз
қызуға ауысады, бұл термодинамиканың екінші заңының нәтижесі.
Жылуөткізгіштік
Жылуөткізгіштік - материалдық денелердің дене бөлшектерінің (атомдар, молекулалар, электрондар және т.б.) хаостық
қозғалысы арқылы дененің көп қызған бөліктерінен дененің аз қызған бөліктеріне энергия (жылу) өткізу қабілеті.
Мұндай жылу алмасу біркелкі емес температура таралатын кез-келген денелерде болуы мүмкін, бірақ жылу беру
механизмі заттың агрегаттық күйіне байланысты болады.
Жылуөткізгіштік - материалдық денелердің дене бөлшектерінің (атомдар,
молекулалар, электрондар және т.б.) хаостық қозғалысы арқылы дененің көп
қызған бөліктерінен дененің аз қызған бөліктеріне энергия (жылу) өткізу
қабілеті. Мұндай жылу алмасу біркелкі емес температура таралатын кез-келген
денелерде болуы мүмкін, бірақ жылу беру механизмі заттың агрегаттық күйіне
байланысты болады.
Термиялық сәулелену - денелердің ішкі энергиясына байланысты шығаратын
электромагниттік сәуле. Оны температурасы 0 К-ден жоғары денелер, яғни әр
түрлі қыздырылған денелер шығарады, сондықтан оны жылу деп атайды. Оның
максималды орналасуы мен қарқындылығы дене температурасына байланысты
үздіксіз спектрі бар. Салқындаған кезде соңғысы спектрдің ұзын толқындық
бөлігіне ауысады
Гидродинамика(гидро... және динамика) – гидроаэромеханиканың сығылмайтын сұйықтықтың
қозғалысын және оның өзімен шекаралас орналасқан қатты денемен әсерлесуін зерттейтін бөлімі.
Гидродинамика – сұйықтық пен газ механикасының ертеден келе жатқан әрі жақсы дамыған
саласы.

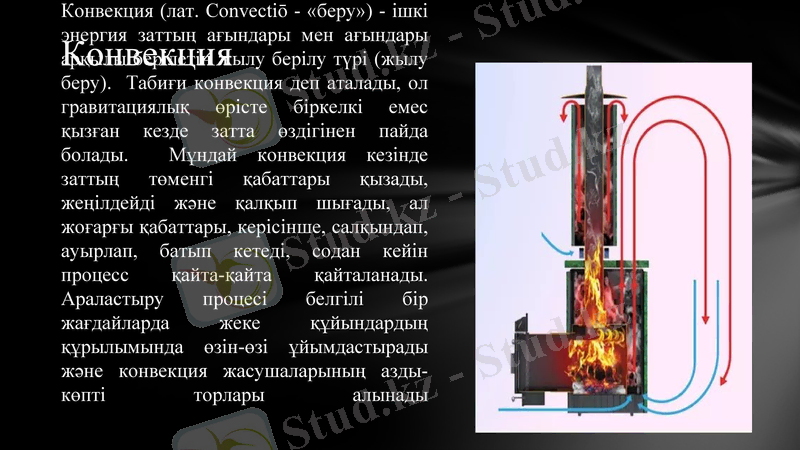

Конвекция (лат. Convectiō - «беру») - ішкі
Конвекция
энергия заттың ағындары мен ағындары
арқылы берілетін жылу берілу түрі (жылу
беру). Табиғи конвекция деп аталады, ол
гравитациялық өрісте біркелкі емес
қызған кезде затта өздігінен пайда болады.
Мұндай конвекция кезінде заттың төменгі
қабаттары қызады, жеңілдейді және
қалқып шығады, ал жоғарғы қабаттары,
керісінше, салқындап, ауырлап, батып
кетеді, содан кейін процесс қайта-қайта
қайталанады. Араластыру процесі белгілі
бір жағдайларда жеке құйындардың
құрылымында өзін-өзі ұйымдастырады
және конвекция жасушаларының азды-
көпті торлары алынады

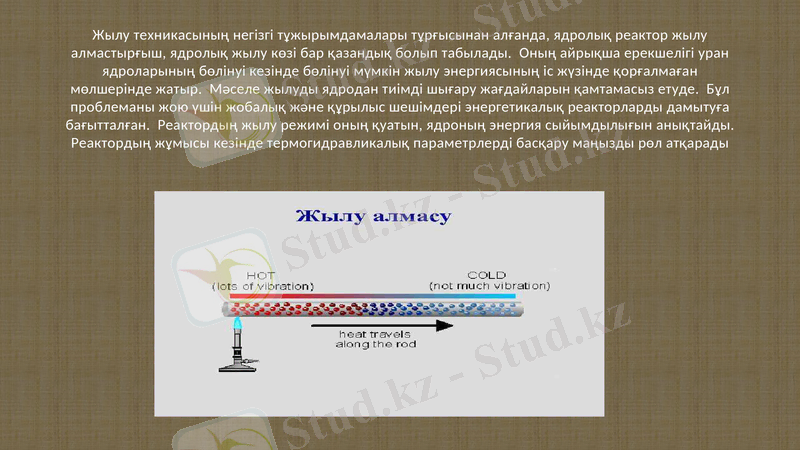

Жылу техникасының негізгі тұжырымдамалары тұрғысынан алғанда, ядролық
реактор жылу алмастырғыш, ядролық жылу көзі бар қазандық болып табылады.
Оның айрықша ерекшелігі уран ядроларының бөлінуі кезінде бөлінуі мүмкін
жылу энергиясының іс жүзінде қорғалмаған мөлшерінде жатыр. Мәселе
жылуды ядродан тиімді шығару жағдайларын қамтамасыз етуде. Бұл
проблеманы жою үшін жобалық және құрылыс шешімдері энергетикалық
реакторларды дамытуға бағытталған. Реактордың жылу режимі оның қуатын,
ядроның энергия сыйымдылығын анықтайды. Реактордың жұмысы кезінде
термогидравликалық параметрлерді басқару маңызды рөл атқарады

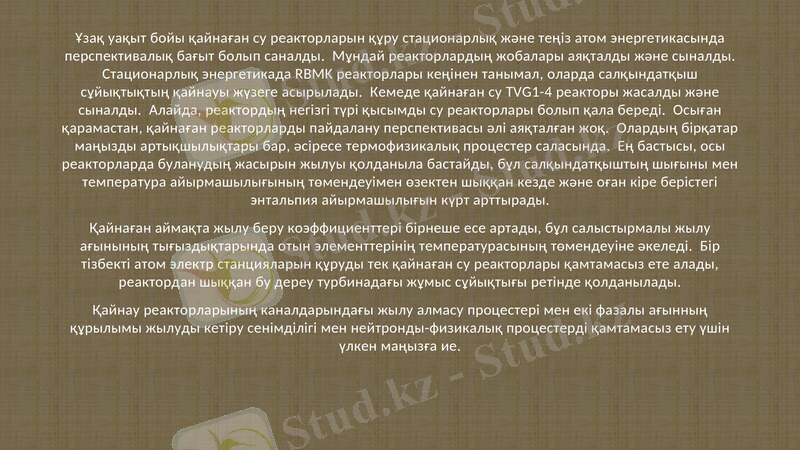

Ұзақ уақыт бойы қайнаған су реакторларын құру стационарлық және теңіз атом
энергетикасында перспективалық бағыт болып саналды. Мұндай реакторлардың
жобалары аяқталды және сыналды. Стационарлық энергетикада RBMK
реакторлары кеңінен танымал, оларда салқындатқыш сұйықтықтың қайнауы
жүзеге асырылады. Кемеде қайнаған су TVG1-4 реакторы жасалды және сыналды.
Алайда, реактордың негізгі түрі қысымды су реакторлары болып қала береді.
Осыған қарамастан, қайнаған реакторларды пайдалану перспективасы әлі
аяқталған жоқ. Олардың бірқатар маңызды артықшылықтары бар, әсіресе
термофизикалық процестер саласында. Ең бастысы, осы реакторларда буланудың
жасырын жылуы қолданыла бастайды, бұл салқындатқыштың шығыны мен
температура айырмашылығының төмендеуімен өзектен шыққан кезде және оған
кіре берістегі энтальпия айырмашылығын күрт арттырады.
Қайнаған аймақта жылу беру коэффициенттері бірнеше есе артады, бұл
салыстырмалы жылу ағынының тығыздықтарында отын элементтерінің
температурасының төмендеуіне әкеледі. Бір тізбекті атом электр станцияларын
құруды тек қайнаған су реакторлары қамтамасыз ете алады, реактордан шыққан
бу дереу турбинадағы жұмыс сұйықтығы ретінде қолданылады.
Қайнау реакторларының каналдарындағы жылу алмасу процестері мен екі фазалы
ағынның құрылымы жылуды кетіру сенімділігі мен нейтронды-физикалық
процестерді қамтамасыз ету үшін үлкен маңызға ие.
Ең қарапайым жағдайды қарастырайық (6-сурет), дөңгелек көлденең қиманың
тамшысына кірерде бізде суық сұйықтық, ал шыға берісте - құрғақ қаныққан
немесе аздап қызған бу пайда болады. Ағымда дамитын процестер мен
құрылымдық қайта құрулардың сипаты бойынша каналдың ұзындығы бойынша
алты зонаны ажыратуға болады: 1 - сұйық қыздыру; 2 - суытылған ағын
өзегімен беттік қайнату; 3 - дамыған буландыру (қайнату); 4 - сұйық пленканы
біртіндеп кептірумен дисперсті-сақиналы режим; 5 - екінші түрдегі жылу беру
дағдарысы; 6 - бу ағынында қалған тамшылардың булануы және оның қызып
кетуі. Тамшылау ұзындығы бойынша жылу ағынының тығыздығы тұрақты, ал
арна тік деп есептейік. Күріш. 6 ыңғайлы болу үшін көлденең көрсетілген.
1. Жылыту аймағы салқындатқыш сұйықтықтың температура диапазонын бетінің
қайнауының басталуынан бастап / п дейін жабады
2. I-ге дейін салқындатылған сұйықтықтың үстіңгі қайнау аймағы В бөліміндегі /
n-ден I-ге дейінгі аймақты алады.
3. Салқындатылған будың массасы х-мен дамыған қайнау аймағы
4. Пленканы кептіру аймағы
5. Жылу беру дағдарыс аймағы
6. Сұйық тамшылардың булану аймағы және будың қызып кетуі
