Микросхемалардың дизайны

Презентация қосу

Микросборка
Орындаған: Медитпек Райымбек

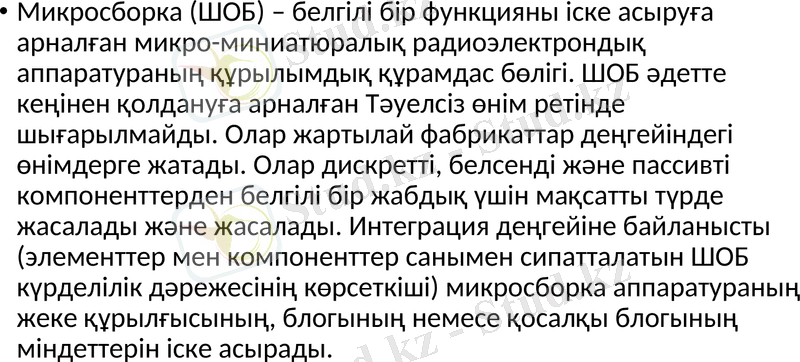

• Микросборка (ШОБ) – белгілі бір функцияны іске асыруға
арналған микро-миниатюралық радиоэлектрондық
аппаратураның құрылымдық құрамдас бөлігі. ШОБ әдетте
кеңінен қолдануға арналған Тәуелсіз өнім ретінде
шығарылмайды. Олар жартылай фабрикаттар деңгейіндегі
өнімдерге жатады. Олар дискретті, белсенді және пассивті
компоненттерден белгілі бір жабдық үшін мақсатты түрде
жасалады және жасалады. Интеграция деңгейіне байланысты
(элементтер мен компоненттер санымен сипатталатын ШОБ
күрделілік дәрежесінің көрсеткіші) микросборка аппаратураның
жеке құрылғысының, блогының немесе қосалқы блогының
міндеттерін іске асырады.

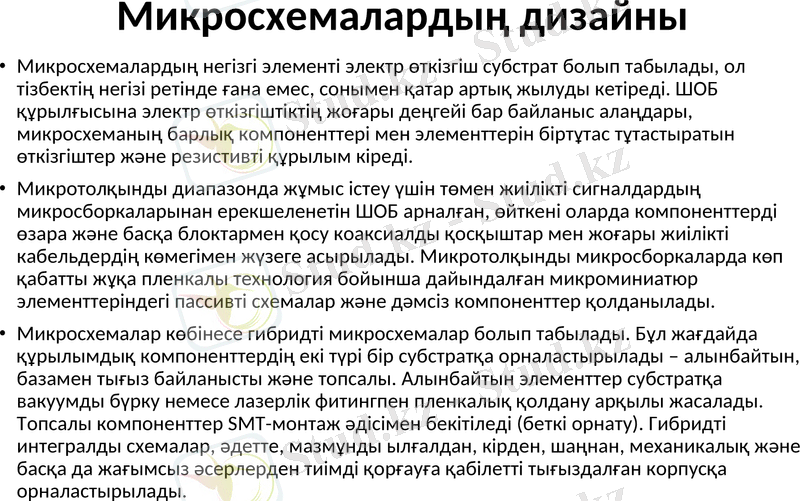

Микросхемалардың дизайны
• Микросхемалардың негізгі элементі электр өткізгіш субстрат болып табылады, ол
тізбектің негізі ретінде ғана емес, сонымен қатар артық жылуды кетіреді. ШОБ
құрылғысына электр өткізгіштіктің жоғары деңгейі бар байланыс алаңдары,
микросхеманың барлық компоненттері мен элементтерін біртұтас тұтастыратын
өткізгіштер және резистивті құрылым кіреді.
• Микротолқынды диапазонда жұмыс істеу үшін төмен жиілікті сигналдардың
микросборкаларынан ерекшеленетін ШОБ арналған, өйткені оларда компоненттерді
өзара және басқа блоктармен қосу коаксиалды қосқыштар мен жоғары жиілікті
кабельдердің көмегімен жүзеге асырылады. Микротолқынды микросборкаларда көп
қабатты жұқа пленкалы технология бойынша дайындалған микроминиатюр
элементтеріндегі пассивті схемалар және дәмсіз компоненттер қолданылады.
• Микросхемалар көбінесе гибридті микросхемалар болып табылады. Бұл жағдайда
құрылымдық компоненттердің екі түрі бір субстратқа орналастырылады – алынбайтын,
базамен тығыз байланысты және топсалы. Алынбайтын элементтер субстратқа
вакуумды бүрку немесе лазерлік фитингпен пленкалық қолдану арқылы жасалады.
Топсалы компоненттер SMT-монтаж әдісімен бекітіледі (беткі орнату). Гибридті
интегралды схемалар, әдетте, мазмұнды ылғалдан, кірден, шаңнан, механикалық және
басқа да жағымсыз әсерлерден тиімді қорғауға қабілетті тығыздалған корпусқа
орналастырылады.

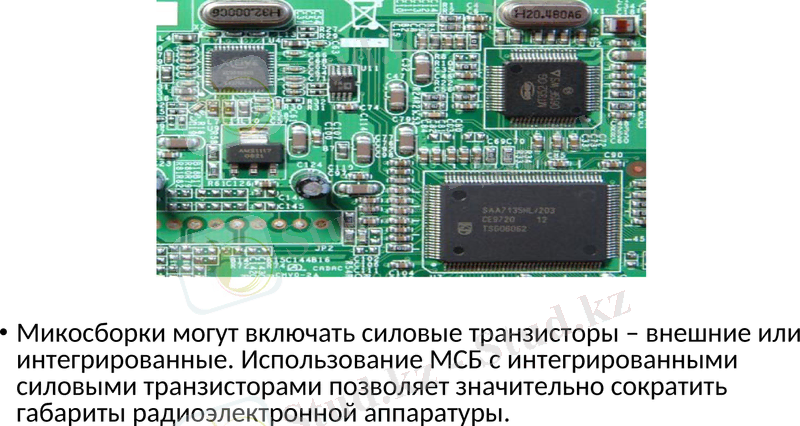

• Микосборки могут включать силовые транзисторы – внешние или
интегрированные. Использование МСБ с интегрированными
силовыми транзисторами позволяет значительно сократить
габариты радиоэлектронной аппаратуры.

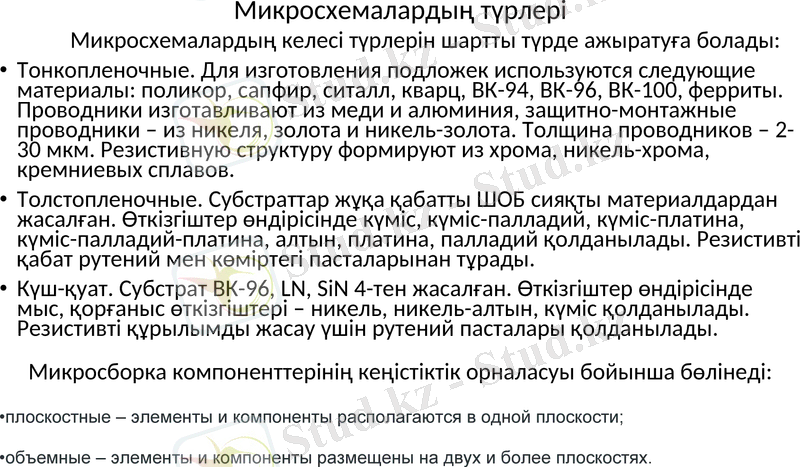

Микросхемалардың түрлері
Микросхемалардың келесі түрлерін шартты түрде ажыратуға болады:
• Тонкопленочные. Для изготовления подложек используются следующие материалы:
поликор, сапфир, ситалл, кварц, ВК-94, ВК-96, ВК-100, ферриты. Проводники
изготавливают из меди и алюминия, защитно-монтажные проводники – из никеля,
золота и никель-золота. Толщина проводников – 2-30 мкм. Резистивную структуру
формируют из хрома, никель-хрома, кремниевых сплавов.
• Толстопленочные. Субстраттар жұқа қабатты ШОБ сияқты материалдардан жасалған.
Өткізгіштер өндірісінде күміс, күміс-палладий, күміс-платина, күміс-палладий-
платина, алтын, платина, палладий қолданылады. Резистивті қабат рутений мен
көміртегі пасталарынан тұрады.
• Күш-қуат. Субстрат ВК-96, LN, SiN 4-тен жасалған. Өткізгіштер өндірісінде мыс,
қорғаныс өткізгіштері – никель, никель-алтын, күміс қолданылады. Резистивті
құрылымды жасау үшін рутений пасталары қолданылады.
Микросборка компоненттерінің кеңістіктік орналасуы бойынша бөлінеді:
•плоскостные – элементы и компоненты располагаются в одной плоскости;

•объемные – элементы и компоненты размещены на двух и более плоскостях.

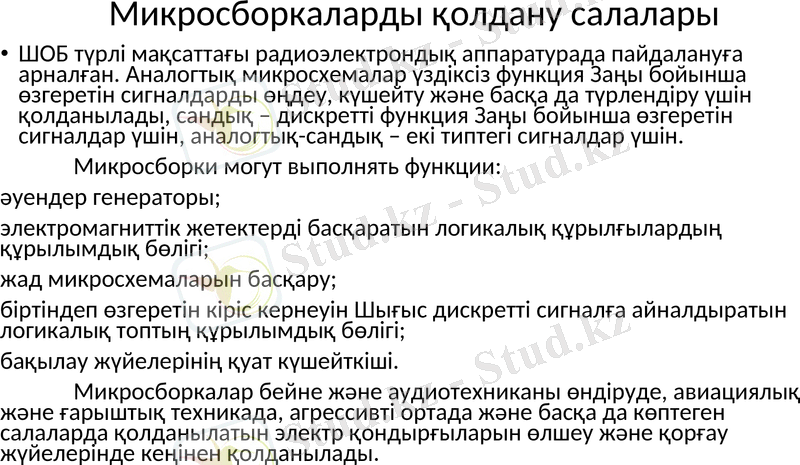

Микросборкаларды қолдану салалары
• ШОБ түрлі мақсаттағы радиоэлектрондық аппаратурада пайдалануға арналған.
Аналогтық микросхемалар үздіксіз функция Заңы бойынша өзгеретін сигналдарды
өңдеу, күшейту және басқа да түрлендіру үшін қолданылады, сандық – дискретті
функция Заңы бойынша өзгеретін сигналдар үшін, аналогтық-сандық – екі типтегі
сигналдар үшін.
Микросборки могут выполнять функции:
әуендер генераторы;
электромагниттік жетектерді басқаратын логикалық құрылғылардың құрылымдық
бөлігі;
жад микросхемаларын басқару;
біртіндеп өзгеретін кіріс кернеуін Шығыс дискретті сигналға айналдыратын логикалық
топтың құрылымдық бөлігі;
бақылау жүйелерінің қуат күшейткіші.
Микросборкалар бейне және аудиотехниканы өндіруде, авиациялық және
ғарыштық техникада, агрессивті ортада және басқа да көптеген салаларда
қолданылатын электр қондырғыларын өлшеу және қорғау жүйелерінде кеңінен
қолданылады.
