ЭКОЛОГИЯЛЫҚ СИПАТТАМАСЫ


Slide 1

Мұнай және газ өндірудің экологиялық сипаттамасы

Қайратова А.

Slide 2 Slide 3 Slide 4 Slide 5

Мұнай-газ саласының қоршаған ортаға әсері

Мұнайдың қоршаған ортаға осындай ауқымды әсерінің себебі оның химиялық құрамында. Мұнай құрамында бірнеше мың сұйық көмірсутек бар: 80-90% -ға жетеді. Мұнай құрамына басқа да органикалық қосылыстар, мысалы шайырлар, меркаптандар, нафтен қышқылдары, асфальтендер және басқа заттар кіреді. Сонымен қатар, майдың құрамында 10% дейін су және 4% дейін газ бар. Аз мөлшерде минералды тұздар мен микроэлементтер болады. Мұнайдың химиялық құрамында, ең алдымен, шамамен 57% құрамында алифатты көмірсутектер бар екені белгілі. Ароматты көмірсутек құрамы, шамамен 29%. Асфальтендер мен басқа қосылыстар 14% құрайды.

Slide 6 Slide 7 Slide 8 Slide 9

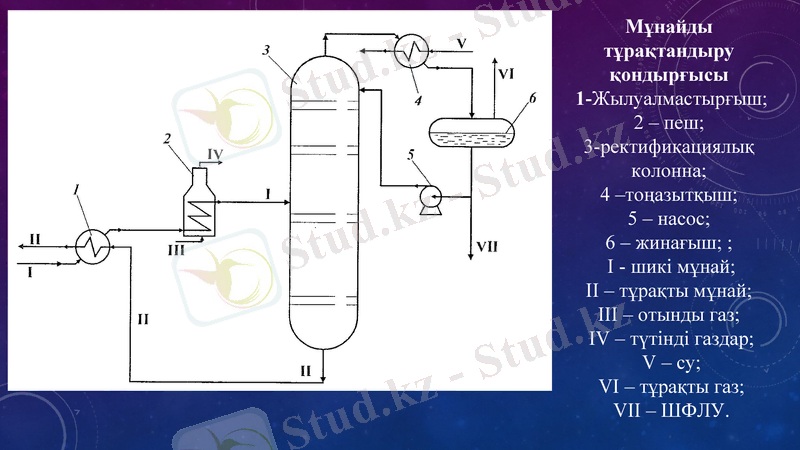

Мұнайды тұрақтандыру қондырғысы 1-Жылуалмастырғыш;

2 - пеш; 3-ректификациялық колонна; 4 -тоңазытқыш;

5 - насос; 6 - жинағыш; ; I - шикі мұнай; II - тұрақты мұнай; III - отынды газ; IV - түтінді газдар; V - су; VI - тұрақты газ; VII - ШФЛУ.

Slide 10

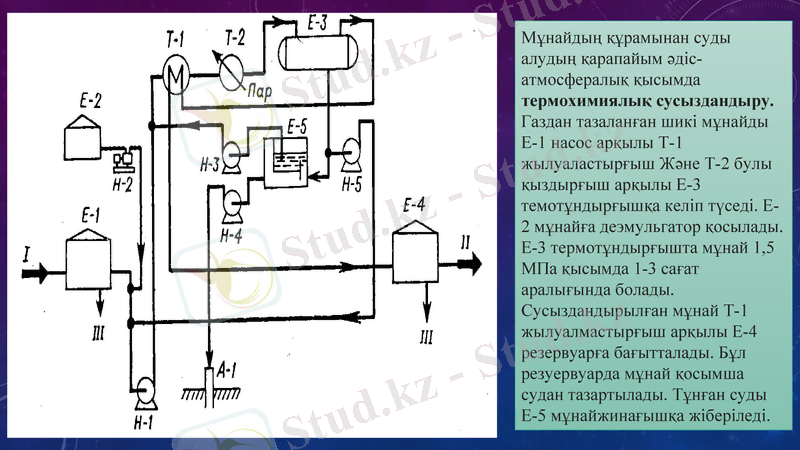

Мұнайдың құрамынан суды алудың қарапайым әдіс- атмосфералық қысымда термохимиялық сусыздандыру.

Газдан тазаланған шикі мұнайды Е-1 насос арқылы Т-1 жылуаластырғыш Және Т-2 булы қыздырғыш арқылы Е-3 темотұндырғышқа келіп түседі. Е-2 мұнайға деэмульгатор қосылады. Е-3 термотұндырғышта мұнай 1, 5 МПа қысымда 1-3 сағат аралығында болады. Сусыздандырылған мұнай Т-1 жылуалмастырғыш арқылы Е-4 резервуарға бағытталады. Бұл резуервуарда мұнай қосымша судан тазартылады. Тұнған суды

Е-5 мұнайжинағышқа жіберіледі.

Slide 11

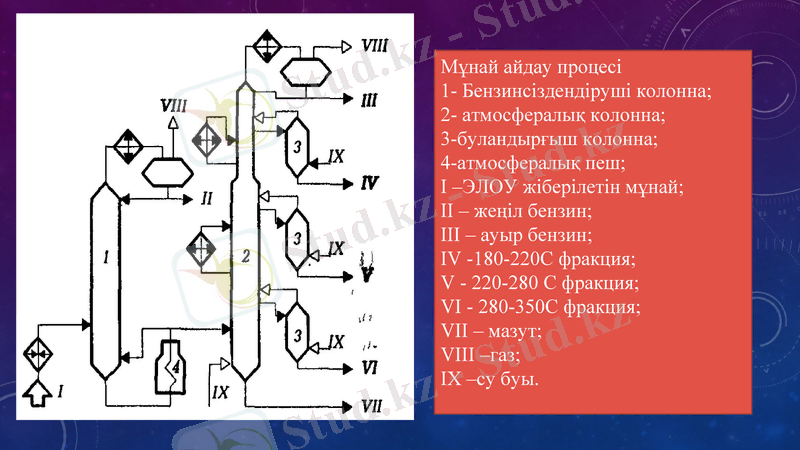

Мұнай айдау процесі

1- Бензинсіздендіруші колонна; 2- атмосфералық колонна; 3-буландырғыш колонна;

4-атмосфералық пеш;

I -ЭЛОУ жіберілетін мұнай; II - жеңіл бензин; III - ауыр бензин; IV -180-220С фракция; V - 220-280 С фракция; VI - 280-350С фракция; VII - мазут; VIII -газ; IX -су буы.

Slide 12 Slide 13

НАЗАРЛАРЫҢЫЗҒА РАХМЕТ!
