Шарлы барабанды диірменнің шарларының диаметрі


Slide 1

Топ көшбасшысы

Slide 2

1 тур

ДҰРЫС - БҰРЫС

Slide 3

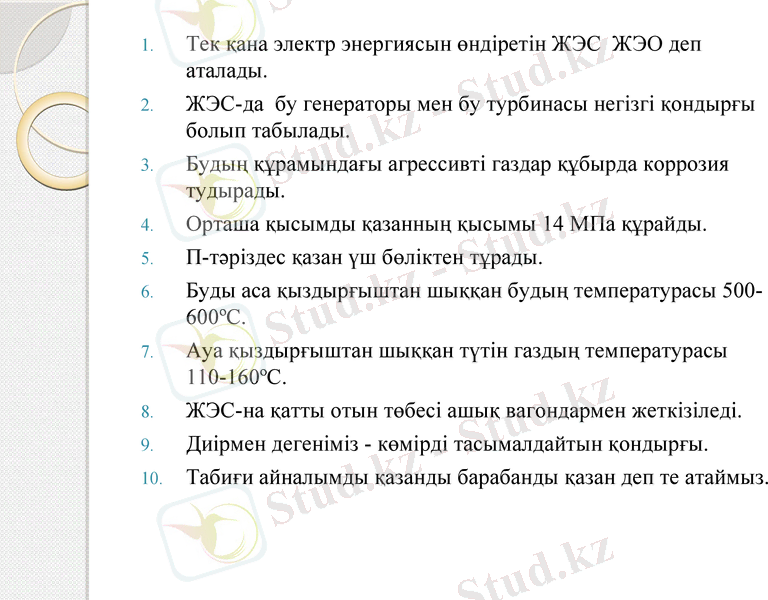

Тек қана электр энергиясын өндіретін ЖЭС ЖЭО деп аталады.

ЖЭС-да бу генераторы мен бу турбинасы негізгі қондырғы болып табылады.

Будың құрамындағы агрессивті газдар құбырда коррозия тудырады.

Орташа қысымды қазанның қысымы 14 МПа құрайды.

П-тәріздес қазан үш бөліктен тұрады.

Буды аса қыздырғыштан шыққан будың температурасы 500-600ºС.

Ауа қыздырғыштан шыққан түтін газдың температурасы 110-160ºС.

ЖЭС-на қатты отын төбесі ашық вагондармен жеткізіледі.

Диірмен дегеніміз - көмірді тасымалдайтын қондырғы.

Табиғи айналымды қазанды барабанды қазан деп те атаймыз.

Slide 4

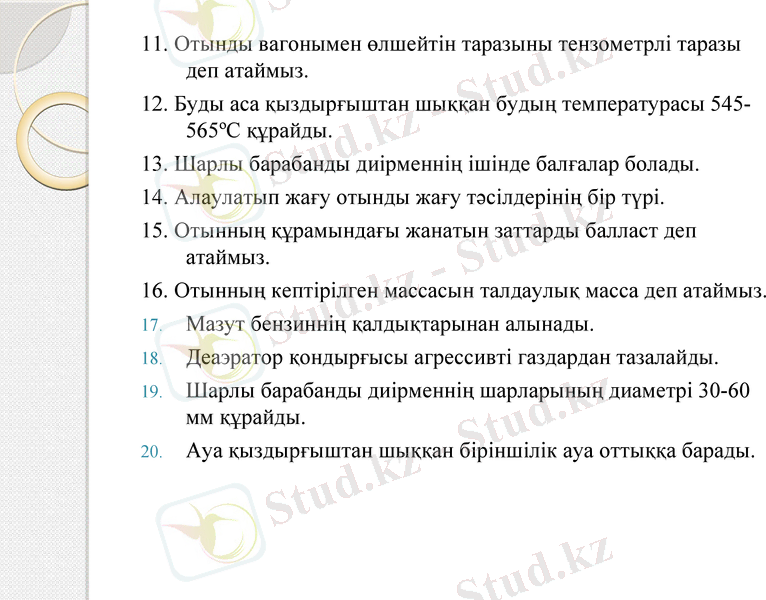

11. Отынды вагонымен өлшейтін таразыны тензометрлі таразы деп атаймыз.

12. Буды аса қыздырғыштан шыққан будың температурасы 545-565ºС құрайды.

13. Шарлы барабанды диірменнің ішінде балғалар болады.

14. Алаулатып жағу отынды жағу тәсілдерінің бір түрі.

15. Отынның құрамындағы жанатын заттарды балласт деп атаймыз.

16. Отынның кептірілген массасын талдаулық масса деп атаймыз.

Мазут бензиннің қалдықтарынан алынады.

Деаэратор қондырғысы агрессивті газдардан тазалайды.

Шарлы барабанды диірменнің шарларының диаметрі 30-60 мм құрайды.

Ауа қыздырғыштан шыққан біріншілік ауа оттыққа барады.

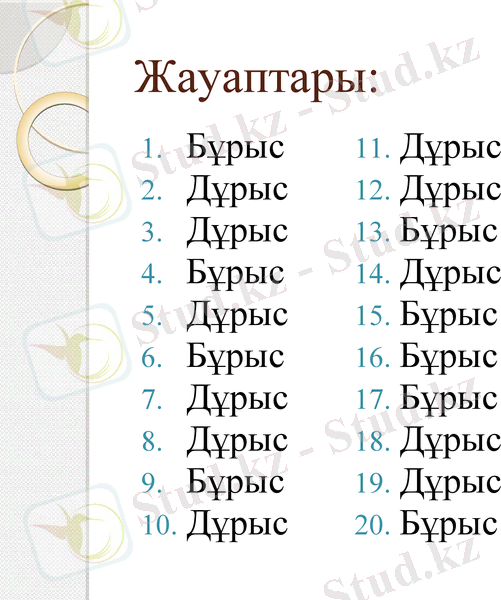

Slide 5

Жауаптары:

Бұрыс

Дұрыс

Дұрыс

Бұрыс

Дұрыс

Бұрыс

Дұрыс

Дұрыс

Бұрыс

Дұрыс

Дұрыс

Дұрыс

Бұрыс

Дұрыс

Бұрыс

Бұрыс

Бұрыс

Дұрыс

Дұрыс

Бұрыс

Slide 6

2 тур

Тест жұмысы

Slide 7

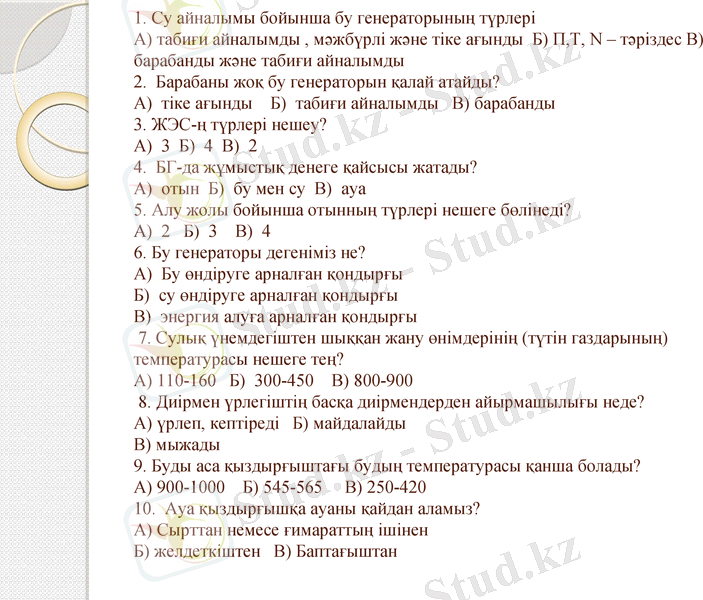

1. Су айналымы бойынша бу генераторының түрлері А) табиғи айналымды, мәжбүрлі және тіке ағынды Б) П, Т, N - тәріздес В) барабанды және табиғи айналымды 2. Барабаны жоқ бу генераторын қалай атайды? А) тіке ағынды Б) табиғи айналымды В) барабанды 3. ЖЭС-ң түрлері нешеу? А) 3 Б) 4 В) 2 4. БГ-да жұмыстық денеге қайсысы жатады? А) отын Б) бу мен су В) ауа 5. Алу жолы бойынша отынның түрлері нешеге бөлінеді? А) 2 Б) 3 В) 4 6. Бу генераторы дегеніміз не? А) Бу өндіруге арналған қондырғы Б) су өндіруге арналған қондырғы В) энергия алуға арналған қондырғы 7. Сулық үнемдегіштен шыққан жану өнімдерінің (түтін газдарының) температурасы нешеге тең? А) 110-160 Б) 300-450 В) 800-900 8. Диірмен үрлегіштің басқа диірмендерден айырмашылығы неде? А) үрлеп, кептіреді Б) майдалайды В) мыжады 9. Буды аса қыздырғыштағы будың температурасы қанша болады? А) 900-1000 Б) 545-565 В) 250-420 10. Ауа қыздырғышқа ауаны қайдан аламыз? А) Сырттан немесе ғимараттың ішінен Б) желдеткіштен В) Баптағыштан

Slide 8

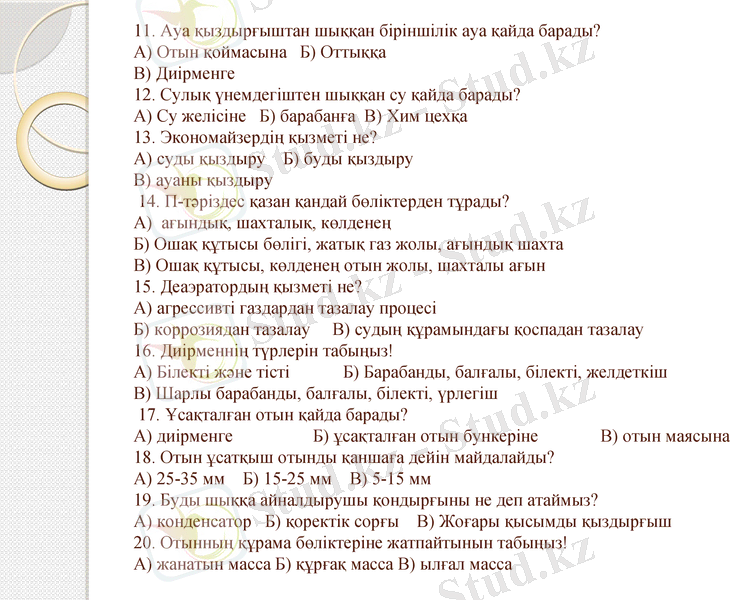

11. Ауа қыздырғыштан шыққан біріншілік ауа қайда барады? А) Отын қоймасына Б) Оттыққа В) Диірменге 12. Сулық үнемдегіштен шыққан су қайда барады? А) Су желісіне Б) барабанға В) Хим цехқа 13. Экономайзердің қызметі не? А) суды қыздыру Б) буды қыздыру В) ауаны қыздыру 14. П-тәріздес қазан қандай бөліктерден тұрады? А) ағындық, шахталық, көлденең Б) Ошақ құтысы бөлігі, жатық газ жолы, ағындық шахта В) Ошақ құтысы, көлденең отын жолы, шахталы ағын 15. Деаэратордың қызметі не? А) агрессивті газдардан тазалау процесі Б) коррозиядан тазалау В) судың құрамындағы қоспадан тазалау 16. Диірменнің түрлерін табыңыз! А) Білекті және тісті Б) Барабанды, балғалы, білекті, желдеткіш В) Шарлы барабанды, балғалы, білекті, үрлегіш 17. Ұсақталған отын қайда барады? А) диірменге Б) ұсақталған отын бункеріне В) отын маясына 18. Отын ұсатқыш отынды қаншаға дейін майдалайды? А) 25-35 мм Б) 15-25 мм В) 5-15 мм 19. Буды шыққа айналдырушы қондырғыны не деп атаймыз? А) конденсатор Б) қоректік сорғы В) Жоғары қысымды қыздырғыш 20. Отынның құрама бөліктеріне жатпайтынын табыңыз! А) жанатын масса Б) құрғақ масса В) ылғал масса

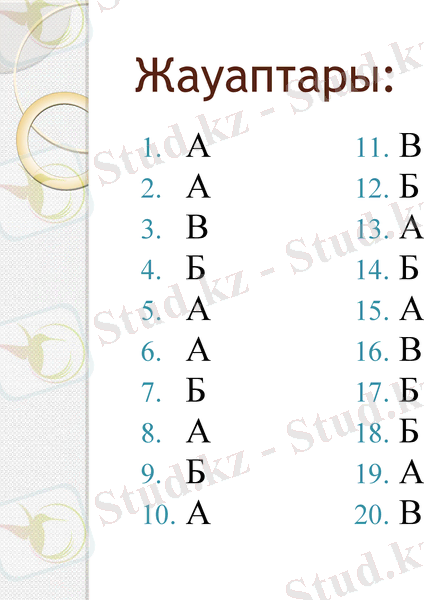

Slide 9

Жауаптары:

А

А

В

Б

А

А

Б

А

Б

А

В

Б

А

Б

А

В

Б

Б

А

В

Slide 10

3 тур

Жекпе - жек

Slide 11

1

2

3

4

5

6

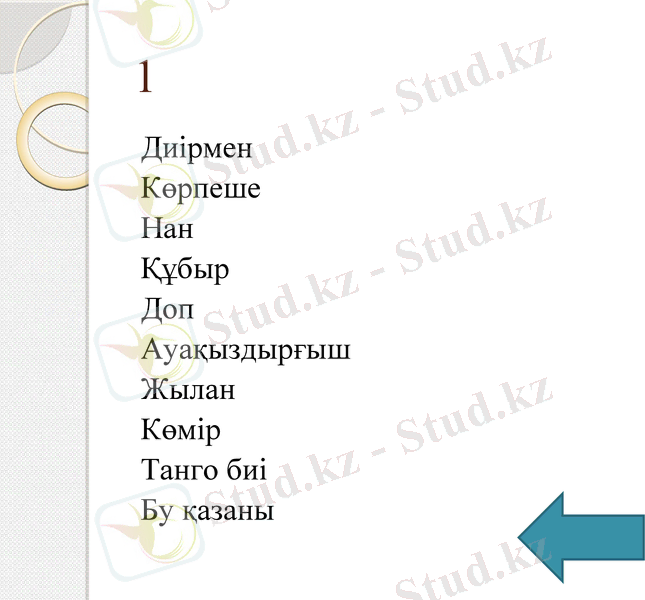

Slide 12

1

Диірмен

Көрпеше

Нан

Құбыр

Доп

Ауақыздырғыш

Жылан

Көмір

Танго биі

Бу қазаны

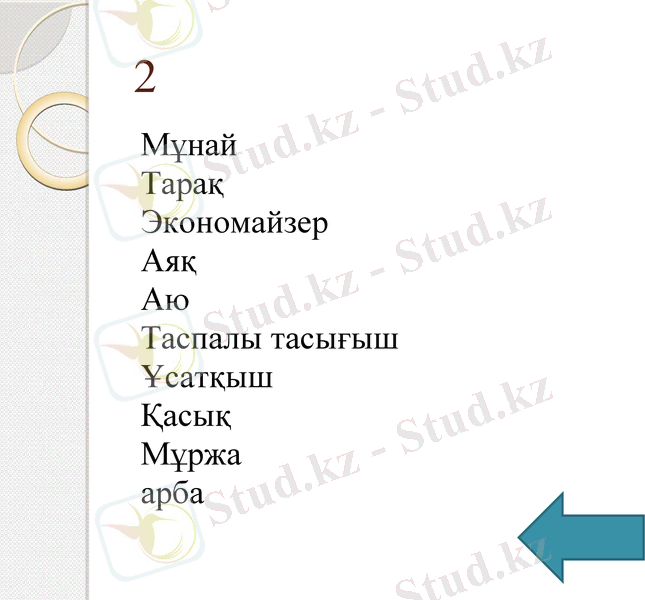

Slide 13

2

Мұнай

Тарақ

Экономайзер

Аяқ

Аю

Таспалы тасығыш

Ұсатқыш

Қасық

Мұржа

арба

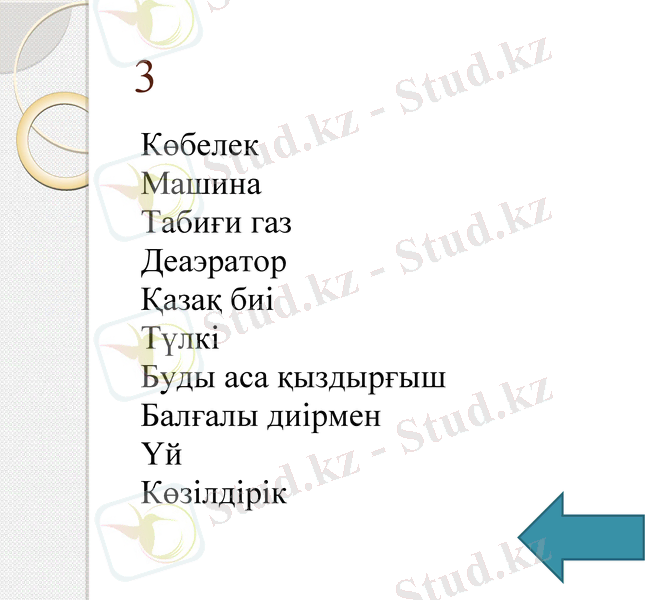

Slide 14

3

Көбелек

Машина

Табиғи газ

Деаэратор

Қазақ биі

Түлкі

Буды аса қыздырғыш

Балғалы диірмен

Үй

Көзілдірік

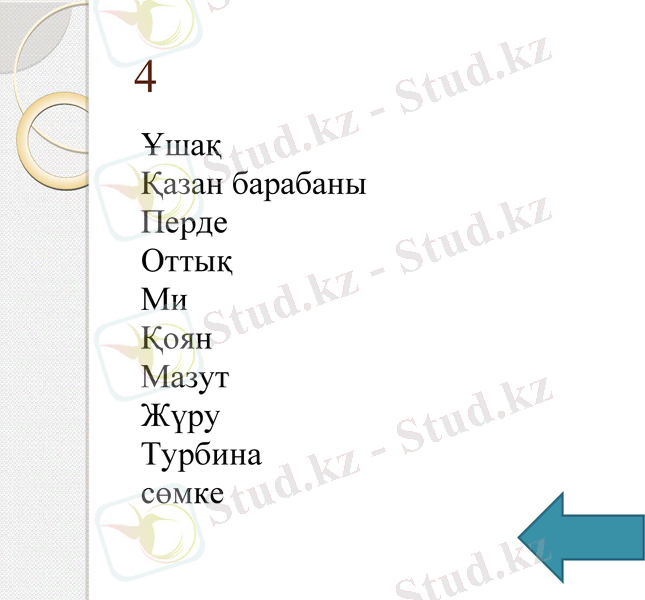

Slide 15

4

Ұшақ

Қазан барабаны

Перде

Оттық

Ми

Қоян

Мазут

Жүру

Турбина

сөмке

Slide 16

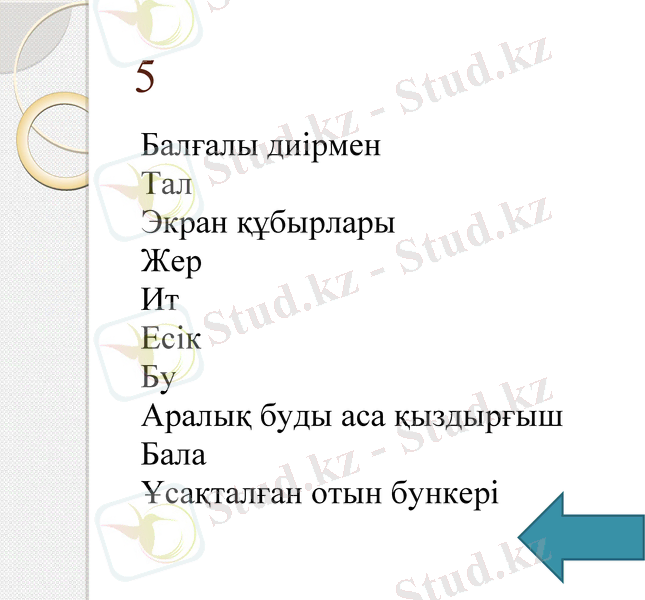

5

Балғалы диірмен

Тал

Экран құбырлары

Жер

Ит

Есік

Бу

Аралық буды аса қыздырғыш

Бала

Ұсақталған отын бункері

Slide 17

6

Әдіп

Түтін газдары

Қасық

Балық

Түсіру құбырлары

Қыз

Диірмен үрлегіш

Көйлек

Вагон аударғыш

автобус

Slide 18

4 ТУР

Тақырыптар

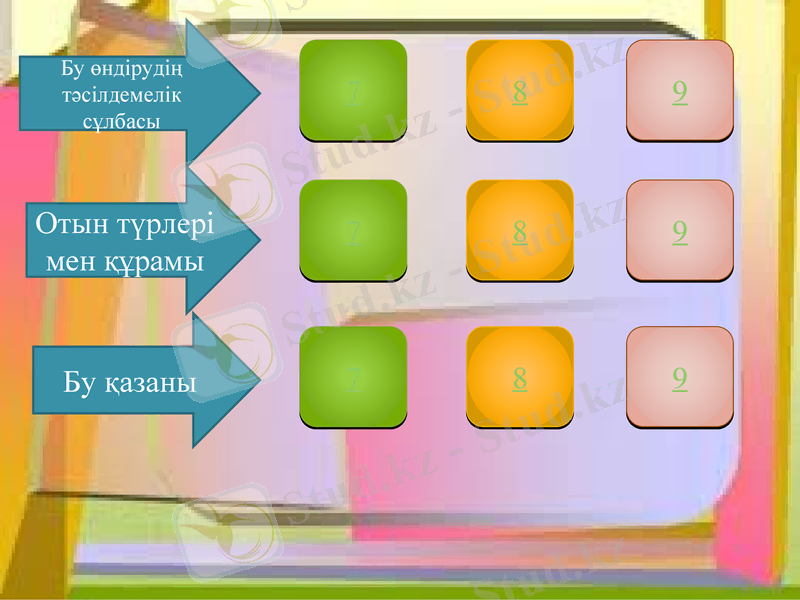

Slide 19

Бу өндірудің тәсілдемелік сұлбасы

Отын түрлері мен құрамы

Бу қазаны

7

7

7

8

8

8

9

9

9

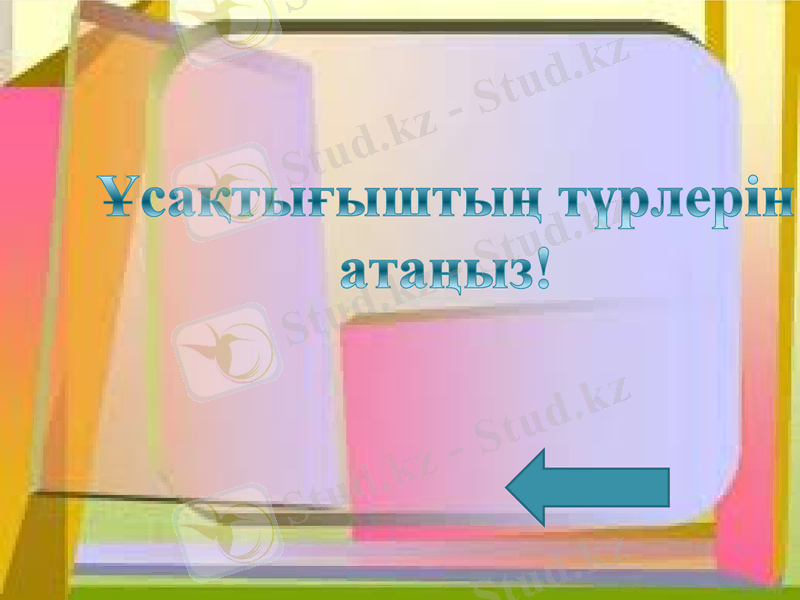

Slide 20

Ұсақтығыштың түрлерін

атаңыз!

Slide 21

Шарлы барабанды

диірменнің тозаң

өндірулігі қанша?

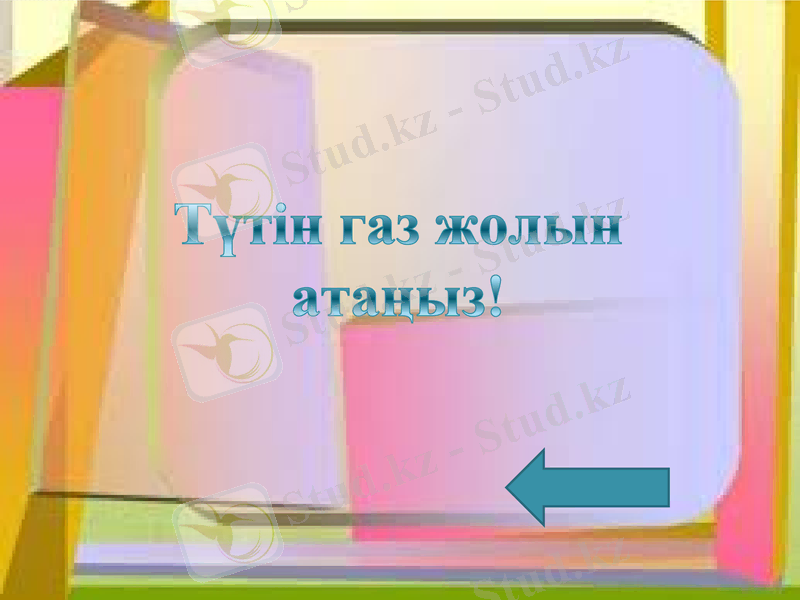

Slide 22

Түтін газ жолын

атаңыз!

Slide 23

Агрегаттық күйі

бойынша отын

түрлерін атаңыз!

Slide 24

Отын құрамындағы

элементтерді атаңыз!

Slide 25

Отынның бастапқы

массасын қандай

масса деп атаймыз?

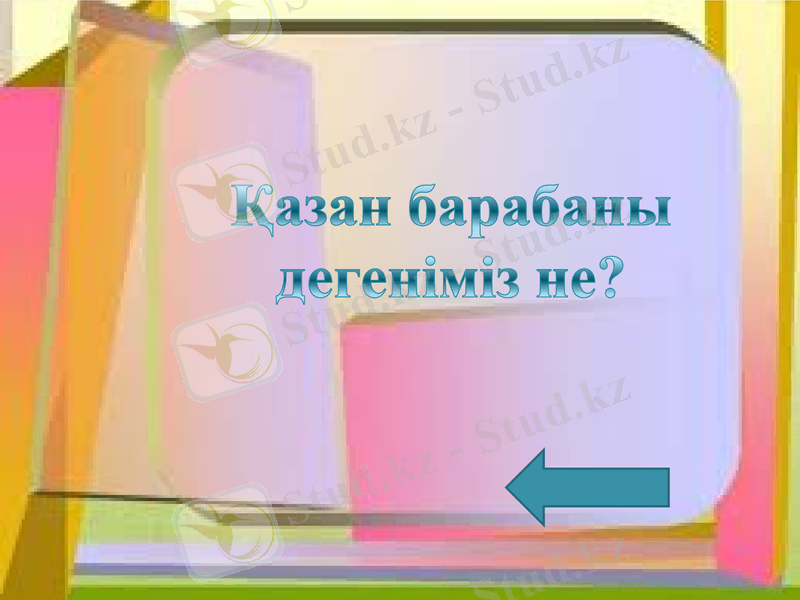

Slide 26

Қазан барабаны

дегеніміз не?

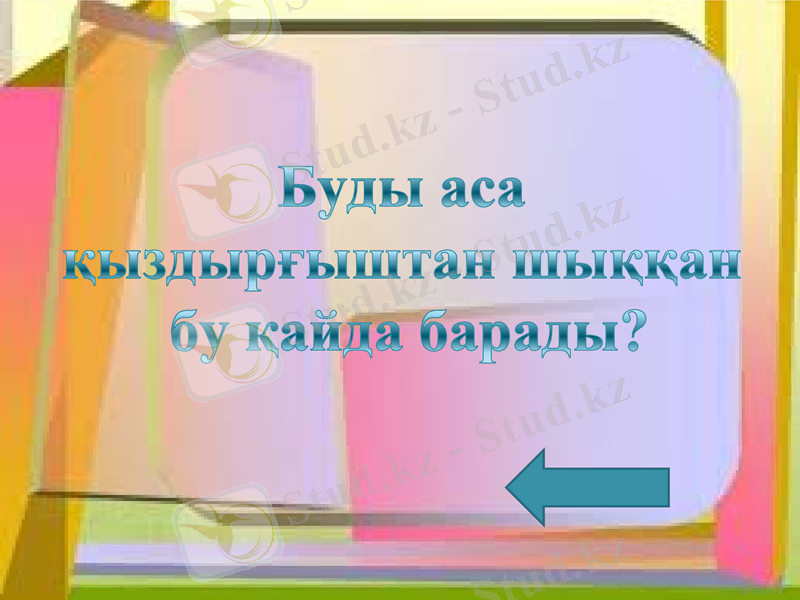

Slide 27

Буды аса

қыздырғыштан шыққан

бу қайда барады?

Slide 28

Ауақыздырғыш

қазанның қай бөлігінде

орналасқан?
