Қазақстан Республикасы Бiлiм және Ғылым министрлiгi
Мұхтар Әуезов атындағы Оңтүстік Қазақстан
университеті
Презентация
Орындаған: Мүтәлі Шарбану.
Группа: СМ-18-8к3
Қабылдаған: Ахметова К.

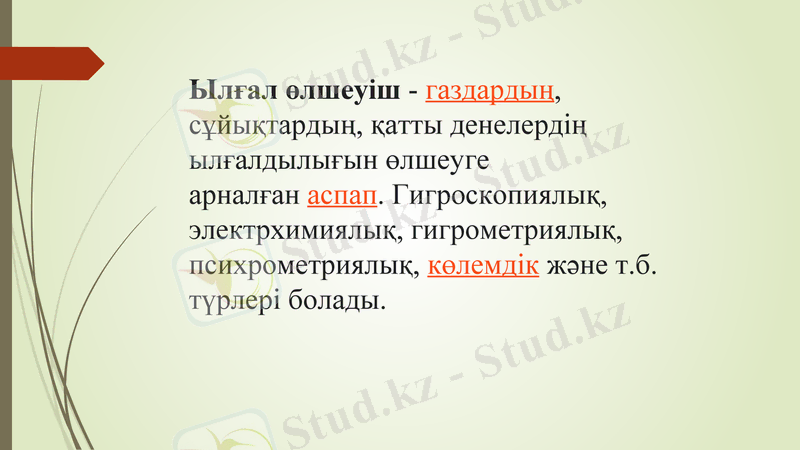

Ылғал өлшеуіш - газдардың,
сұйықтардың, қатты денелердің
ылғалдылығын өлшеуге арналған
аспап. Гигроскопиялық,
электрхимиялық, гигрометриялық,
психрометриялық, көлемдік және т.б.
түрлері болады.

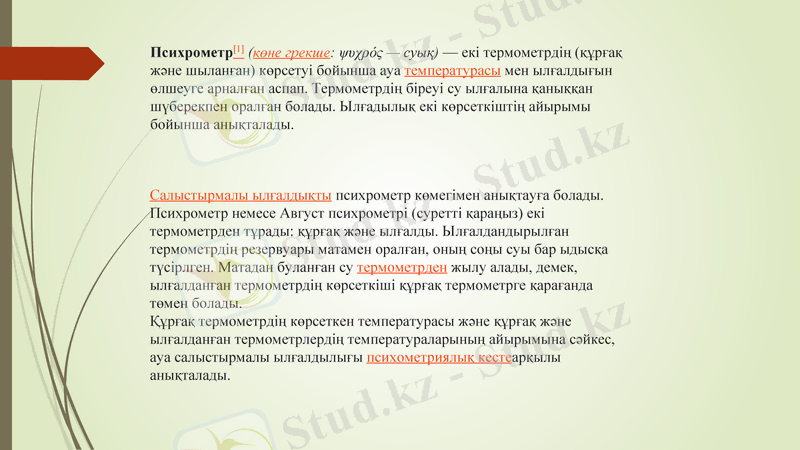

Психрометр[1] (көне грекше: ψυχρός — суық) — екі термометрдің (құрғақ
және шыланған) көрсетуі бойынша ауа температурасы мен ылғалдығын
өлшеуге арналған аспап. Термометрдің біреуі су ылғалына қаныққан
шүберекпен оралған болады. Ылғадылық екі көрсеткіштің айырымы
бойынша анықталады.

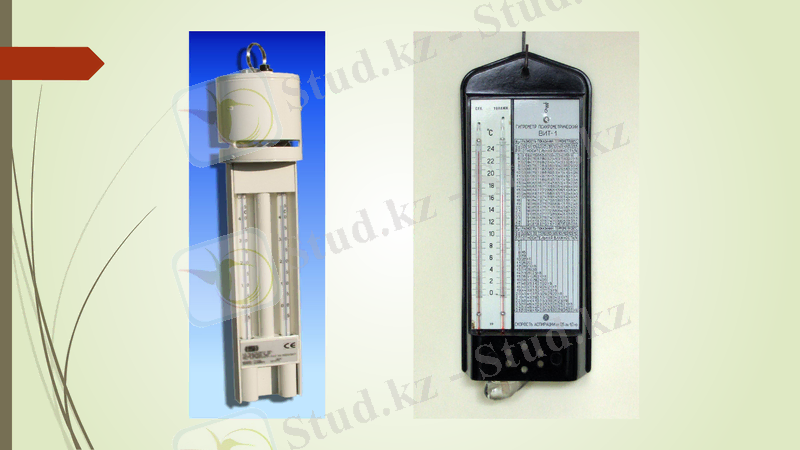

Салыстырмалы ылғалдықты психрометр көмегімен анықтауға болады.

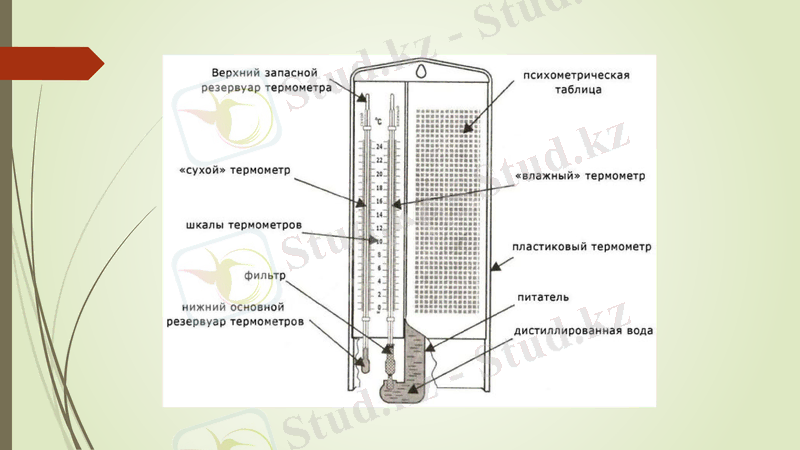

Психрометр немесе Август психрометрі (суретті қараңыз) екі
термометрден тұрады: құрғақ және ылғалды. Ылғалдандырылған
термометрдің резервуары матамен оралған, оның соңы суы бар ыдысқа
түсірлген. Матадан буланған су термометрден жылу алады, демек,
ылғалданған термометрдің көрсеткіші құрғақ термометрге қарағанда
төмен болады.
Құрғақ термометрдің көрсеткен температурасы және құрғақ және
ылғалданған термометрлердің температураларының айырымына сәйкес,
ауа салыстырмалы ылғалдылығы психометриялық кестеарқылы
анықталады.

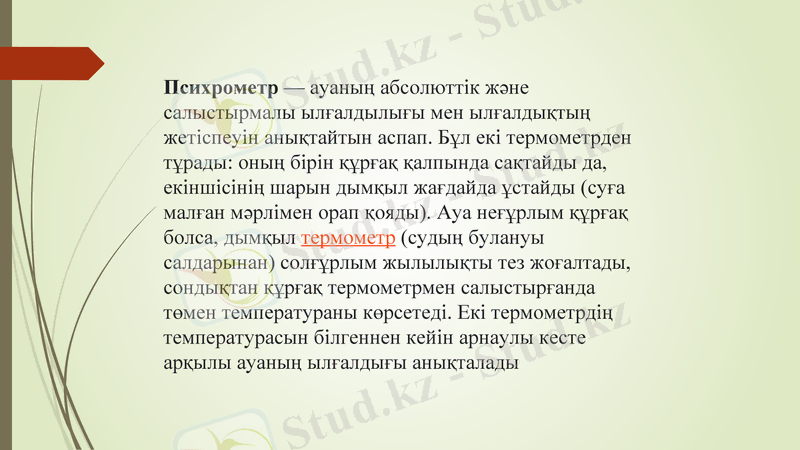

Психрометр — ауаның абсолюттік және
салыстырмалы ылғалдылығы мен ылғалдықтың
жетіспеуін анықтайтын аспап. Бұл екі термометрден
тұрады: оның бірін құрғақ қалпында сақтайды да,
екіншісінің шарын дымқыл жағдайда ұстайды (суға
малған мәрлімен орап қояды). Ауа неғұрлым құрғақ
болса, дымқыл термометр (судың булануы
салдарынан) солғұрлым жылылықты тез жоғалтады,
сондықтан құрғақ термометрмен салыстырғанда
төмен температураны көрсетеді. Екі термометрдің
температурасын білгеннен кейін арнаулы кесте
арқылы ауаның ылғалдығы анықталады

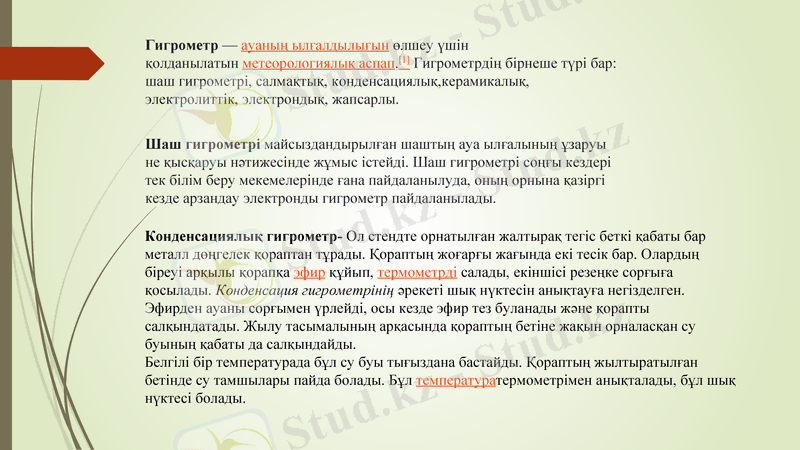

Гигрометр — ауаның ылғалдылығын өлшеу үшін қолданылатын
метеорологиялық аспап.[1] Гигрометрдің бірнеше түрі бар: шаш
гигрометрі, салмақтық, конденсациялық,керамикалық, электролиттік,
электрондық, жапсарлы.

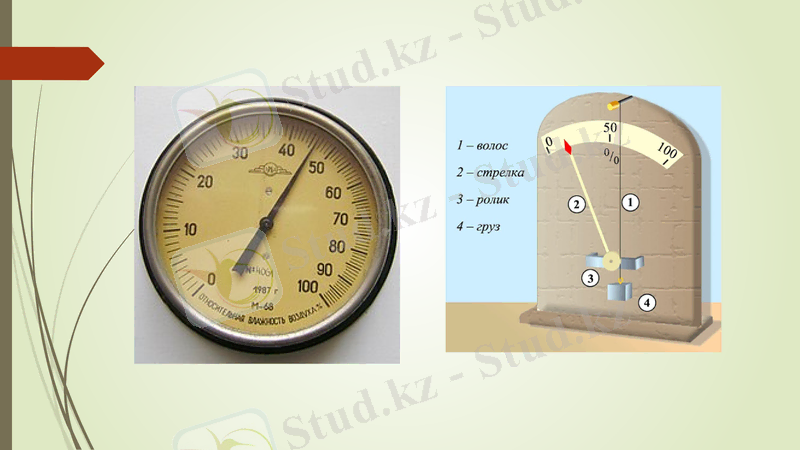

Шаш гигрометрі майсыздандырылған шаштың ауа ылғалының ұзаруы
не қысқаруы нәтижесінде жұмыс істейді. Шаш гигрометрі соңғы кездері
тек білім беру мекемелерінде ғана пайдаланылуда, оның орнына қазіргі
кезде арзандау электронды гигрометр пайдаланылады.
Конденсациялық гигрометр- Ол стендте орнатылған жалтырақ тегіс беткі қабаты бар
металл дөңгелек қораптан тұрады. Қораптың жоғарғы жағында екі тесік бар. Олардың
біреуі арқылы қорапқа эфир құйып, термометрді салады, екіншісі резеңке сорғыға
қосылады. Конденсация гигрометрінің әрекеті шық нүктесін анықтауға негізделген.
Эфирден ауаны сорғымен үрлейді, осы кезде эфир тез буланады және қорапты
салқындатады. Жылу тасымалының арқасында қораптың бетіне жақын орналасқан су
буының қабаты да салқындайды.
Белгілі бір температурада бұл су буы тығыздана бастайды. Қораптың жылтыратылған
бетінде су тамшылары пайда болады. Бұл температуратермометрімен анықталады, бұл
шық нүктесі болады.

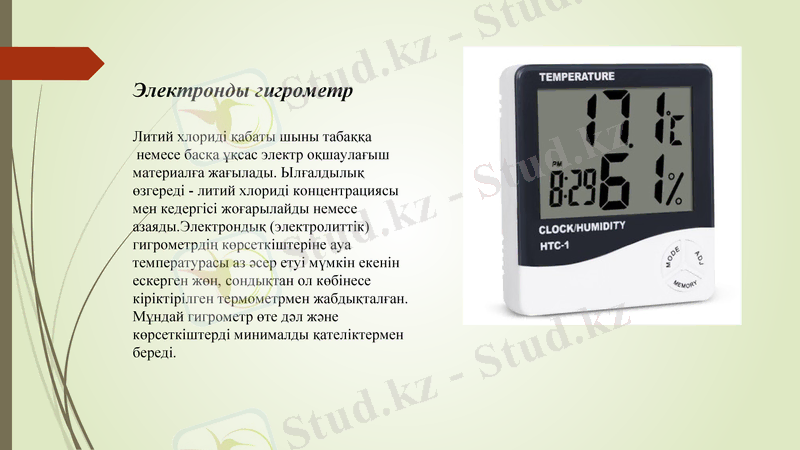

Электронды гигрометр
Литий хлориді қабаты шыны табаққа
немесе басқа ұқсас электр оқшаулағыш
материалға жағылады. Ылғалдылық
өзгереді - литий хлориді концентрациясы
мен кедергісі жоғарылайды немесе
азаяды.Электрондық (электролиттік)
гигрометрдің көрсеткіштеріне ауа
температурасы аз әсер етуі мүмкін екенін
ескерген жөн, сондықтан ол көбінесе
кіріктірілген термометрмен жабдықталған.
Мұндай гигрометр өте дәл және
көрсеткіштерді минималды қателіктермен
береді.

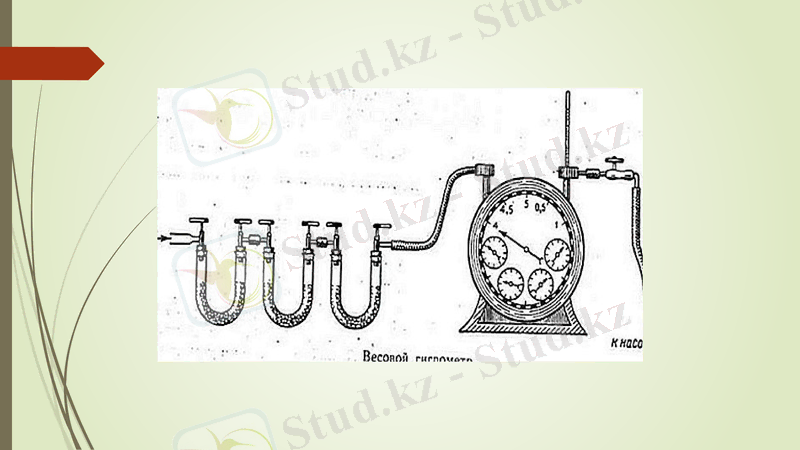

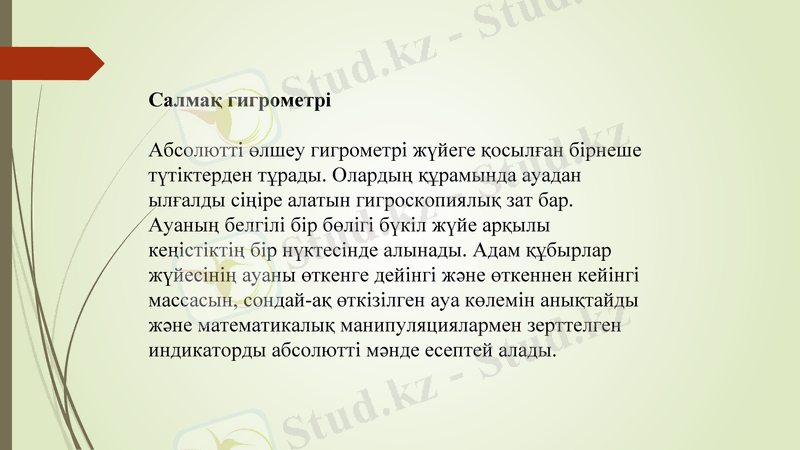

Салмақ гигрометрі
Абсолютті өлшеу гигрометрі жүйеге қосылған бірнеше
түтіктерден тұрады. Олардың құрамында ауадан
ылғалды сіңіре алатын гигроскопиялық зат бар. Ауаның
белгілі бір бөлігі бүкіл жүйе арқылы кеңістіктің бір
нүктесінде алынады. Адам құбырлар жүйесінің ауаны
өткенге дейінгі және өткеннен кейінгі массасын,
сондай-ақ өткізілген ауа көлемін анықтайды және
математикалық манипуляциялармен зерттелген
индикаторды абсолютті мәнде есептей алады.

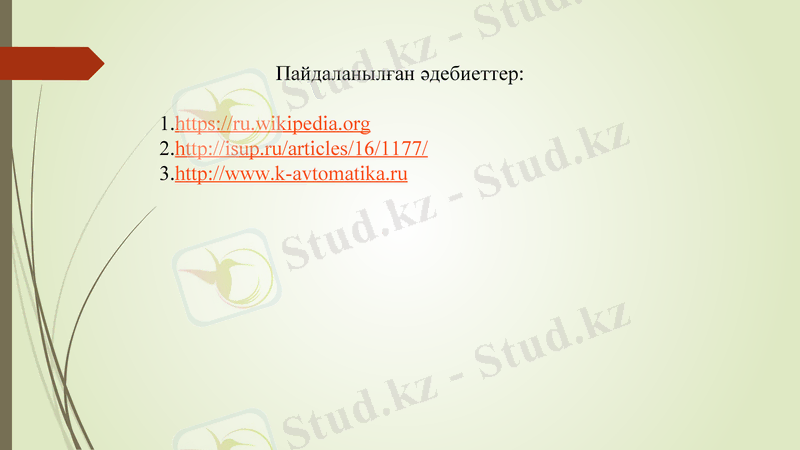

Пайдаланылған әдебиеттер:
1.https://ru.wikipedia.org
2.http://isup.ru/articles/16/1177/
3.http://www.k-avtomatika.ru
