Электр сыйымдылығы

Презентация қосу

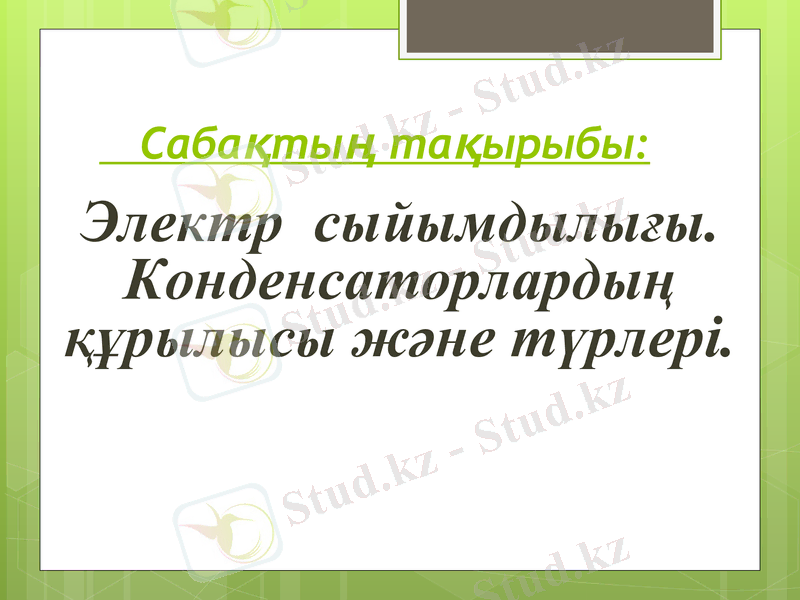

Сабақтың тақырыбы:
Электр сыйымдылығы.
Конденсаторлардың
құрылысы және түрлері.

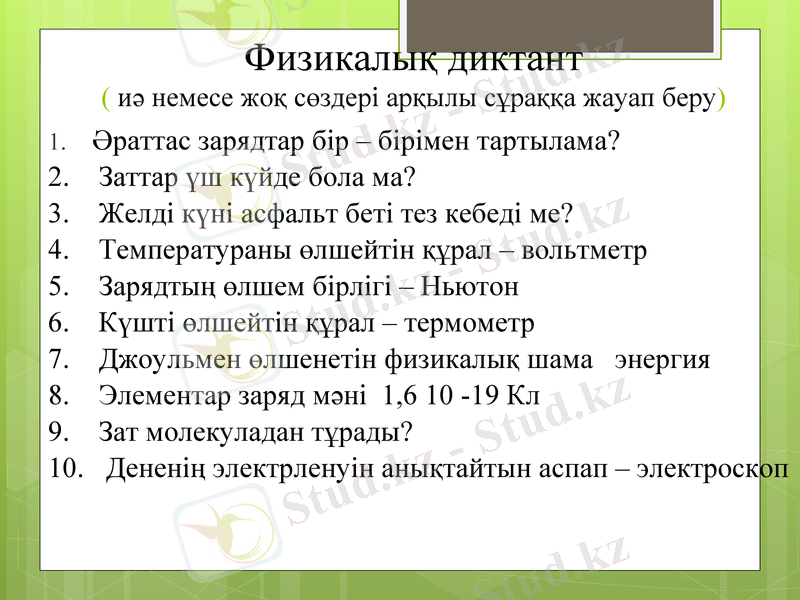

Физикалық диктант
( иә немесе жоқ сөздері арқылы сұраққа жауап беру)
1. Әраттас зарядтар бір – бірімен тартылама?
2. Заттар үш күйде бола ма?
3. Желді күні асфальт беті тез кебеді ме?
4. Температураны өлшейтін құрал – вольтметр
5. Зарядтың өлшем бірлігі – Ньютон
6. Күшті өлшейтін құрал – термометр
7. Джоульмен өлшенетін физикалық шама энергия
8. Элементар заряд мәні 1,6 10 -19 Кл
9. Зат молекуладан тұрады?
10. Дененің электрленуін анықтайтын аспап –
электроскоп
Өткізгіш зарядының оның потенциалына
қатынасымен өлшенетін шаманы оқшауланған
өткізгіштің сыйымдылығы деп атайды:

ХБЖ сыйымдылықтың бірлігі – фарад (Ф)

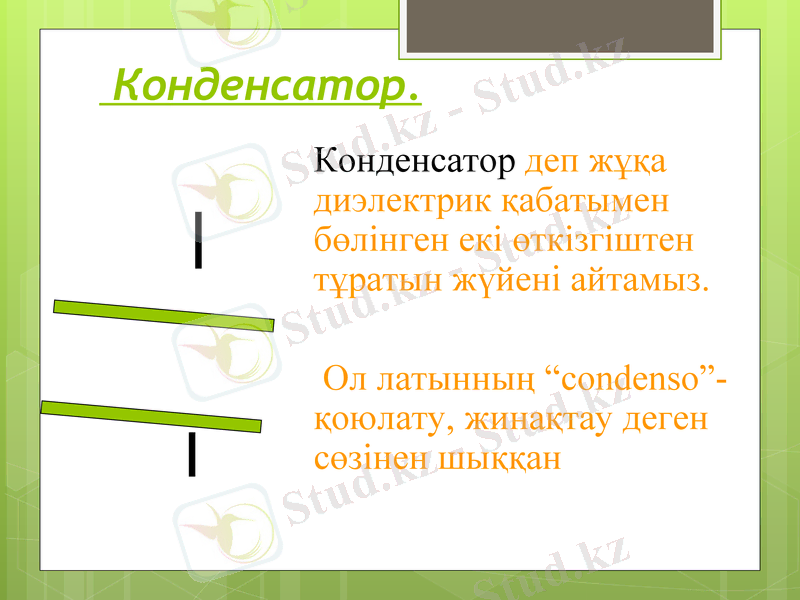

Конденсатор.
Конденсатор деп жұқа
диэлектрик қабатымен
бөлінген екі өткізгіштен
тұратын жүйені айтамыз.

Ол латынның “condenso”-
қоюлату, жинақтау деген
сөзінен шыққан

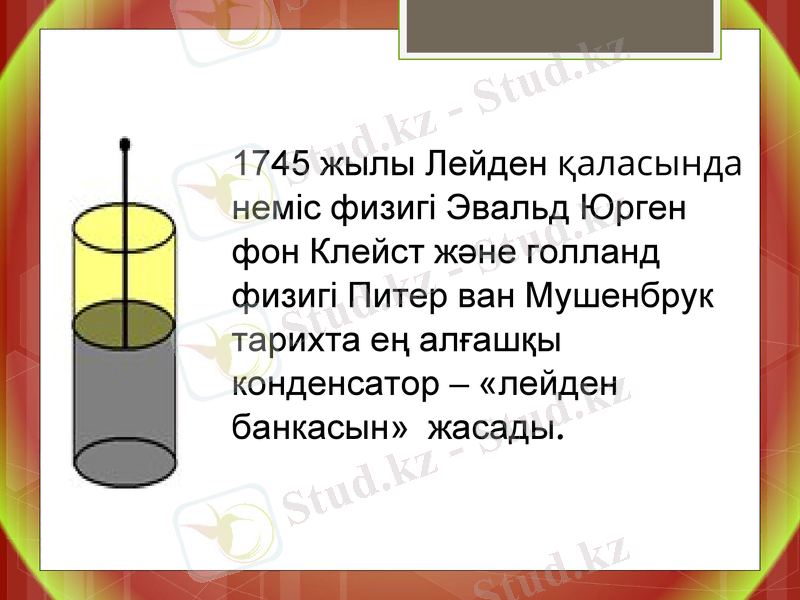

1745 жылы Лейден
қаласында неміс физигі
Эвальд Юрген фон Клейст
және голланд физигі
Питер ван Мушенбрук
тарихта ең алғашқы
конденсатор – «лейден
банкасын» жасады.

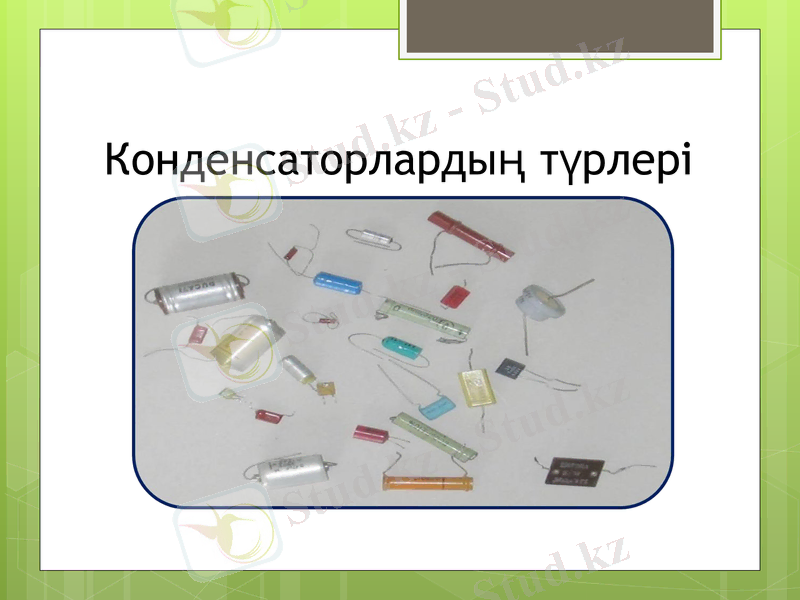

Конденсаторлардың
түрлері

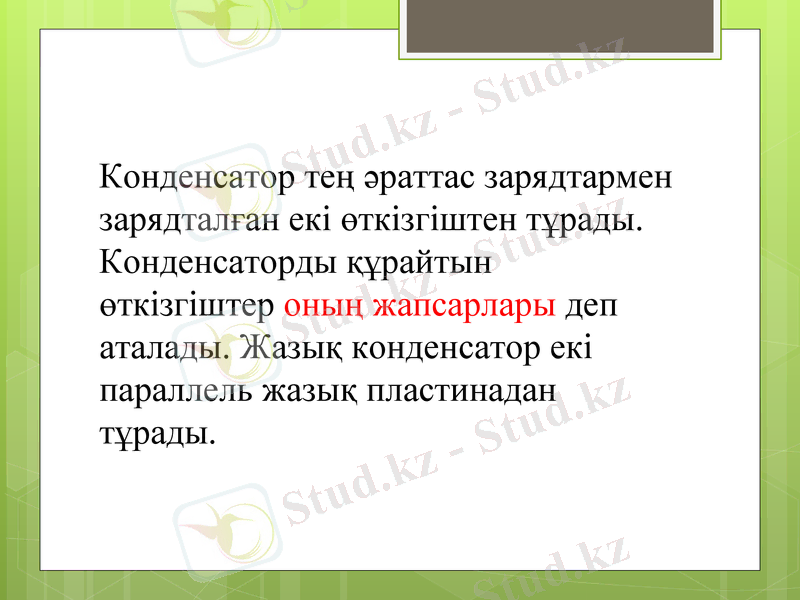

Конденсатор тең әраттас зарядтармен
зарядталған екі өткізгіштен тұрады.
Конденсаторды құрайтын
өткізгіштер оның жапсарлары деп
аталады. Жазық конденсатор екі
параллель жазық пластинадан
тұрады.

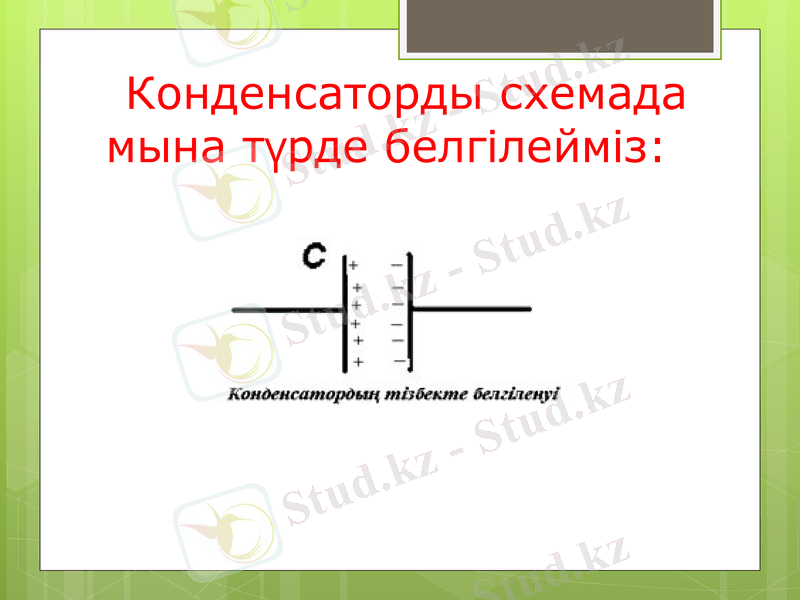

Конденсаторды схемада
мына түрде белгілейміз:

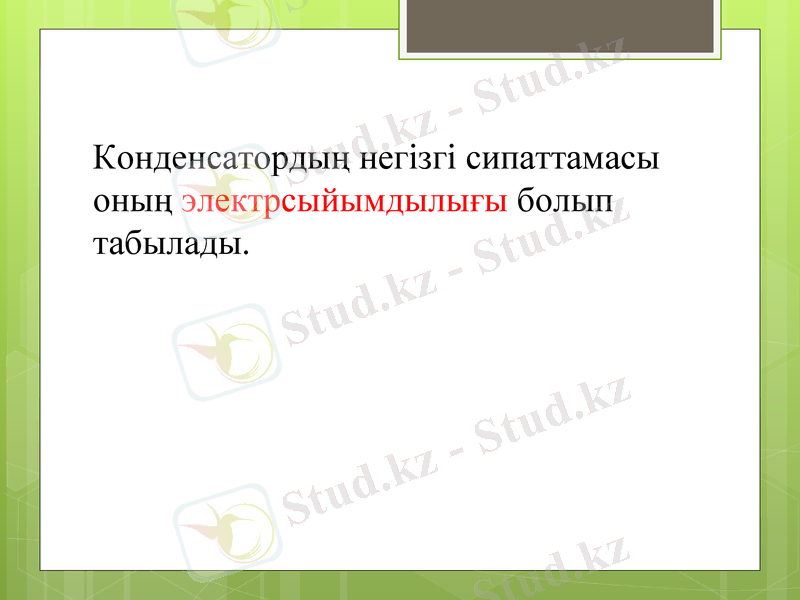

Конденсатордың негізгі сипаттамасы
оның электрсыйымдылығы болып
табылады.

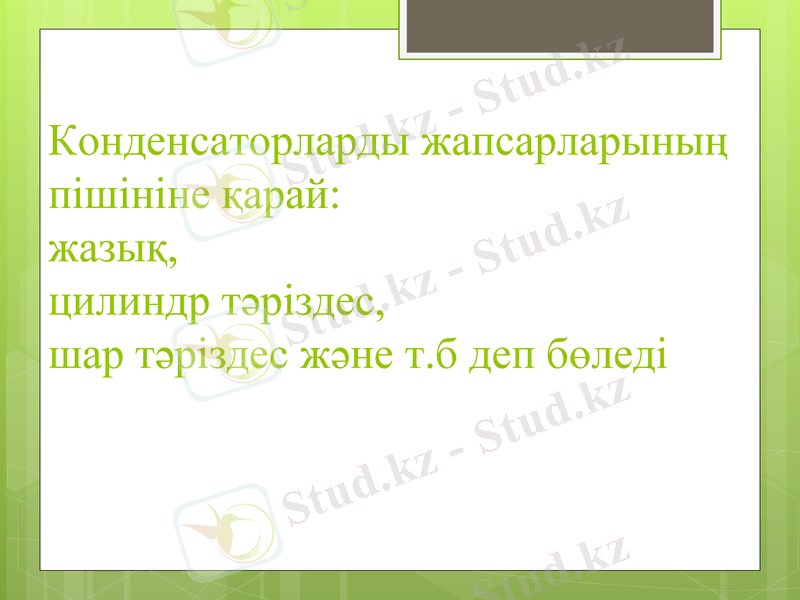

Конденсаторларды жапсарларының
пішініне қарай:
жазық,
цилиндр тәріздес,
шар тәріздес және т.б деп бөледі
Электр өрісінің
Аталуы Сыйымдылығы Схемасы
кернеулігі
S
0 S q
Жазық конденсатор C E
d 0 S

Цилиндр тәріздес q
E
конденсатор 2 rl 0

Шар тәріздес
конденсатор C 4 0 r
q
E 2
4 r 0

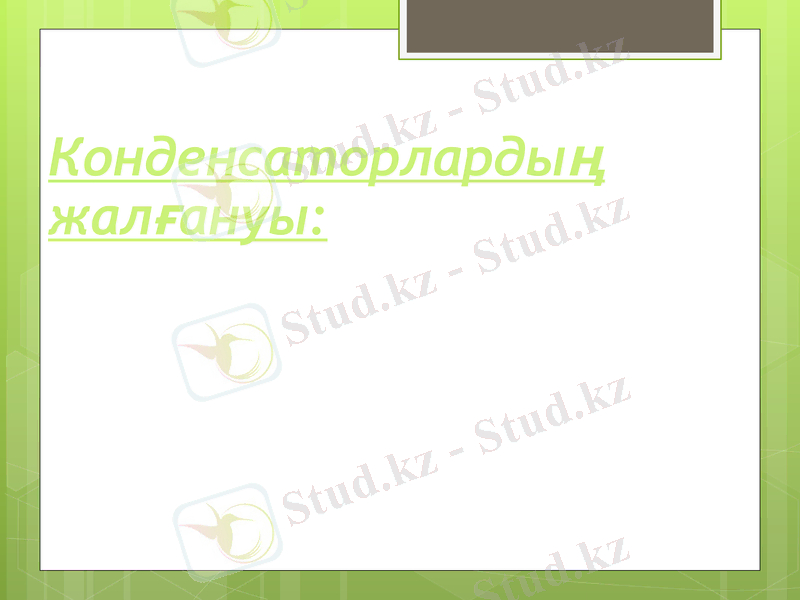

Конденсаторлардың
жалғануы:

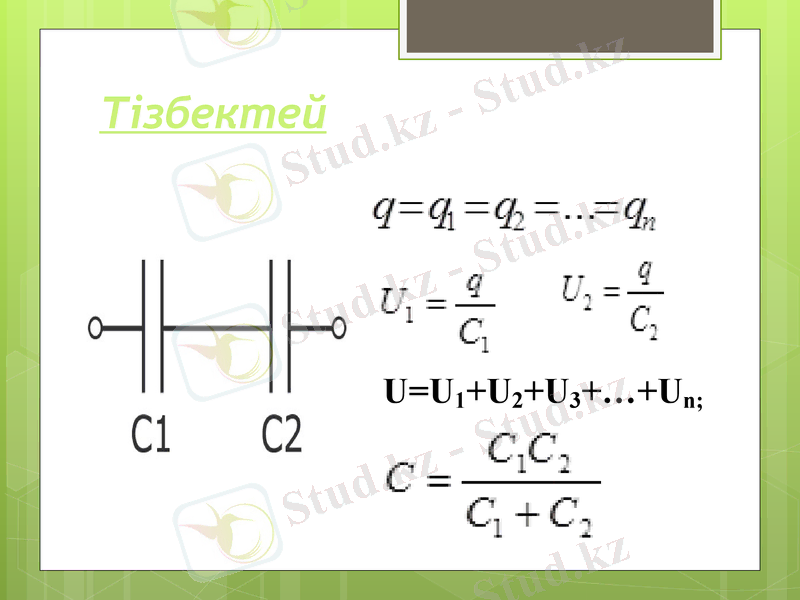

Тізбектей
Параллель
Тізбектей

U=U1+U2+U3+…+Un;

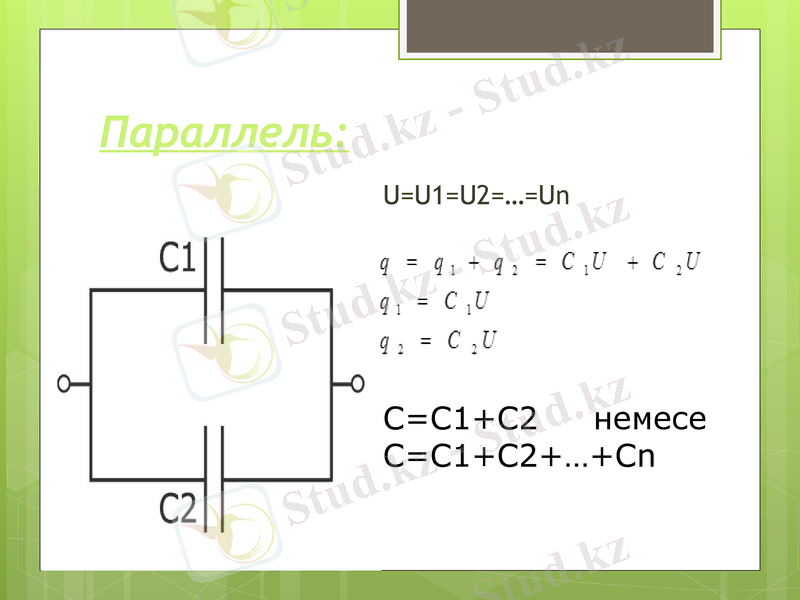

Параллель:
U=U1=U2=…=Un

С=С1+С2 немесе
С=C1+C2+…+Cn

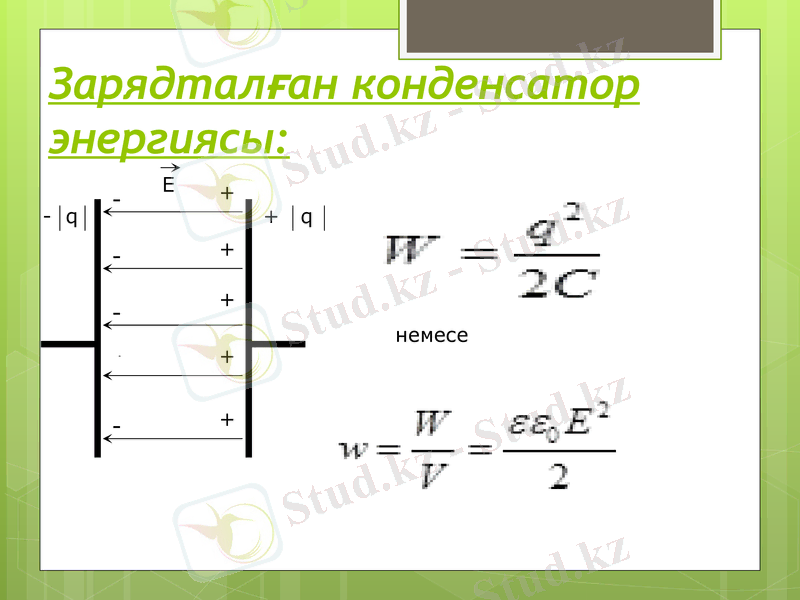

Зарядталған конденсатор
энергиясы:
Е +
-
- q + q

- +

+
-
немесе
- +

- +
Қолданылуы
Конденсаторлар катушка немесе резистормен бірге жиілікке тәуелді әртүрлі тізбек
құрастыру үшін қолданылады(тербелмелі контур, кері байланыс тізбегі).
Конденсаторды жылдам разрядтау кезінде үлкен қуатты импуль алуға болады(фото
жарқыл, импульстік лазерде).
Конденсатор электр зарядын көпке дейін сақтайтын болғандықтан электр энергиясын
сақтаушы құрал ретінде қолданады (аккумуляторлар).
Өндірістік электротехникада реактивті қуатты толықтыру үшін қолданылады.
Конденсаторлар көп заряд жинақтай алатындықтан жапсарларындағы кернеу үлкен
болады, сондықтан оны зарядталған бөлшекті үдету үшін де қолданылады.
Сыйымдылығының өзгерісіне байланысты өлшеуіш түрлендіргіштер жасалады және т.б
салаларда кең қолданыс тапқан.

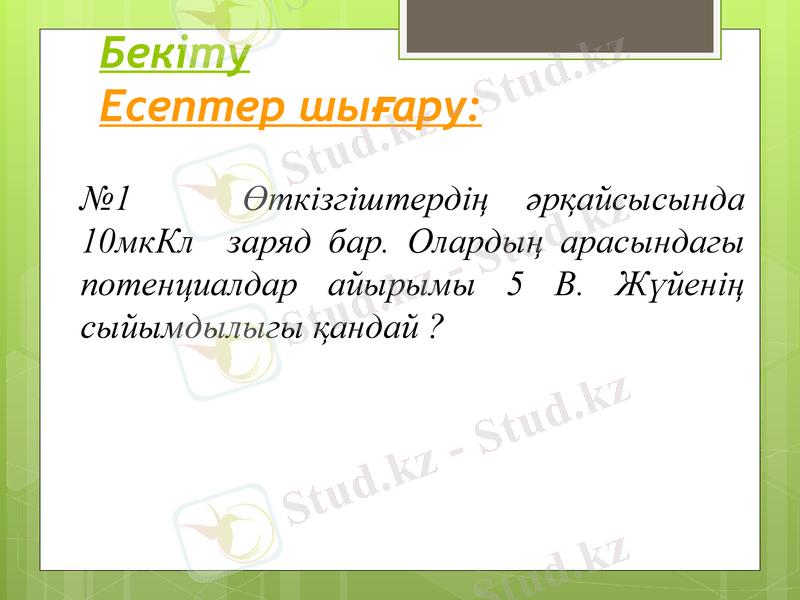

Бекіту
Есептер шығару:
№1 Өткізгіштердің әрқайсысында
10мкКл заряд бар. Олардың арасындагы
потенциалдар айырымы 5 В. Жүйенің
сыйымдылыгы қандай ?

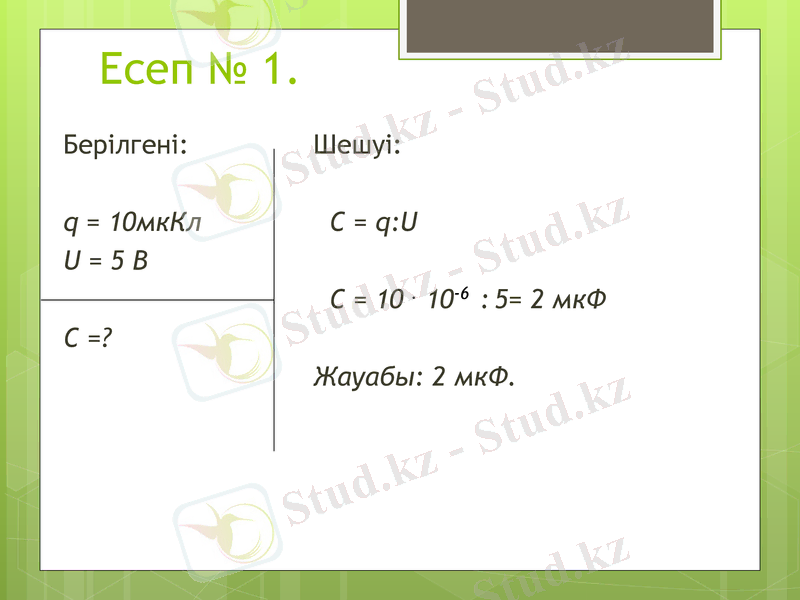

Есеп № 1.
Берілгені: Шешуі:

q = 10мкКл C = q:U
U=5В
C = 10 . 10-6 : 5= 2 мкФ
C =?
Жауабы: 2 мкФ.

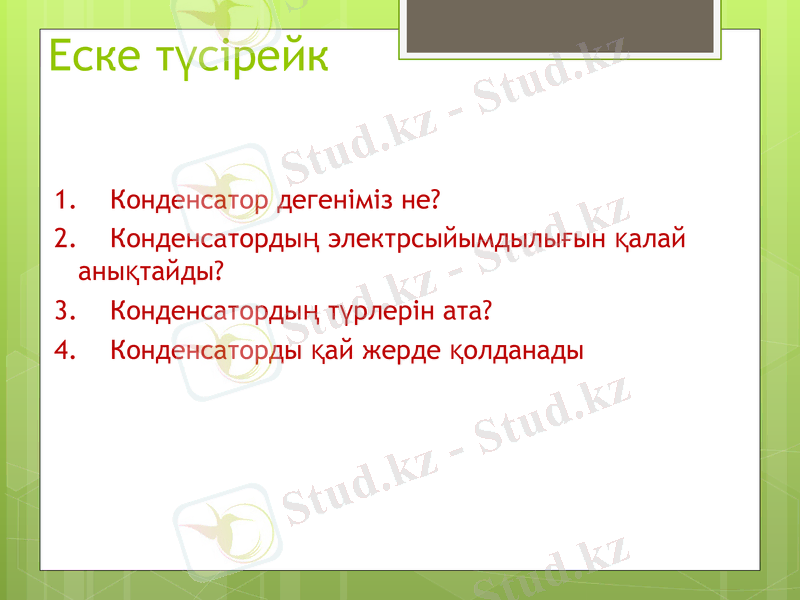

Еске түсірейк

1. Конденсатор дегеніміз не?
2. Конденсатордың электрсыйымдылығын
қалай анықтайды?
3. Конденсатордың түрлерін ата?
4. Конденсаторды қай жерде қолданады
