Өндірістік жарықтандыру

Ашық сабақ

Арқалық 2021

Өндірістік оқыту шебері:Оспанов Чингис Ильясович

«Аркалық политехникалық колледжі» КМҚК

Пән:Электр жабдықтары және ауыл шаруашылық агрегаттарын, қондырғыларды және дәстүрлі емес энергия көздерін автоматтандыру

Тақырыбы:Электр жарықтандыру қондырғылары

Мамандығы: 1504000 «Фермер шаруашығы»

Біліктілігі: 1504092 «Электр қондырғыларына қызмет көрсету жөніндегі электромонтер»

Тобы: ЭМ-22

Үй тапсырмасы

Ашықбай Аманжол

Ғазезов Ұлан

file:///C:/Users/admin/Desktop/%D0%A2%D0%B5%D1%81%D1%82%20(%D0%9E%D0%BF%D1%83%D0%B1%D0%BB%D0%B8%D0%BA%D0%BE%D0%B2%D0%B0%D0%BD) /index. html

Үй тапсырмасын

https://www. ispring. ru/ сайты арқылы тест сұрақтарына жауап беру

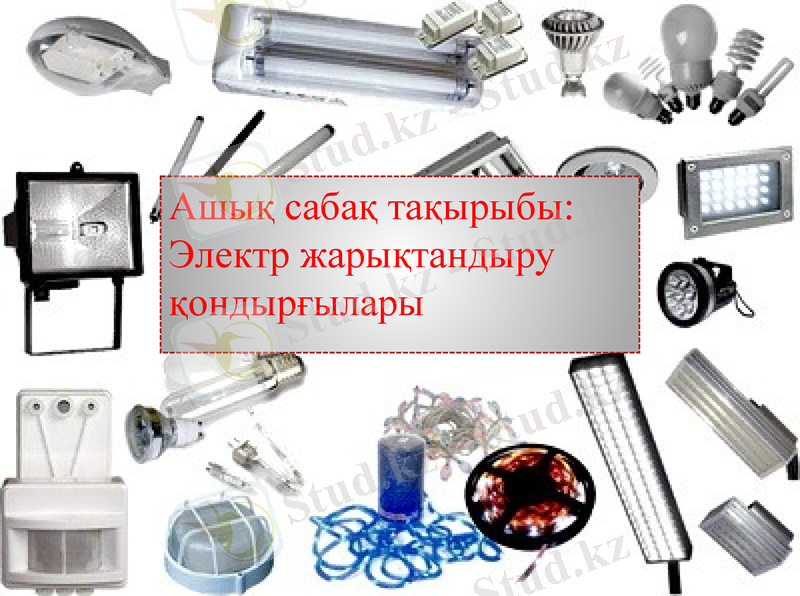

Ашық сабақ тақырыбы: Электр жарықтандыру қондырғылары

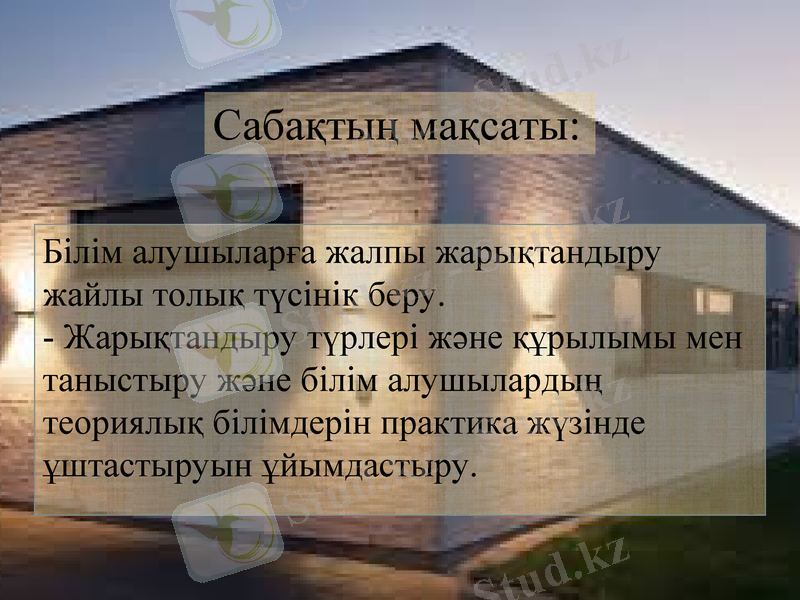

Білім алушыларға жалпы жарықтандыру жайлы толық түсінік беру.

- Жарықтандыру түрлері және құрылымы мен таныстыру және білім алушылардың теориялық білімдерін практика жүзінде ұштастыруын ұйымдастыру.

Сабақтың мақсаты:

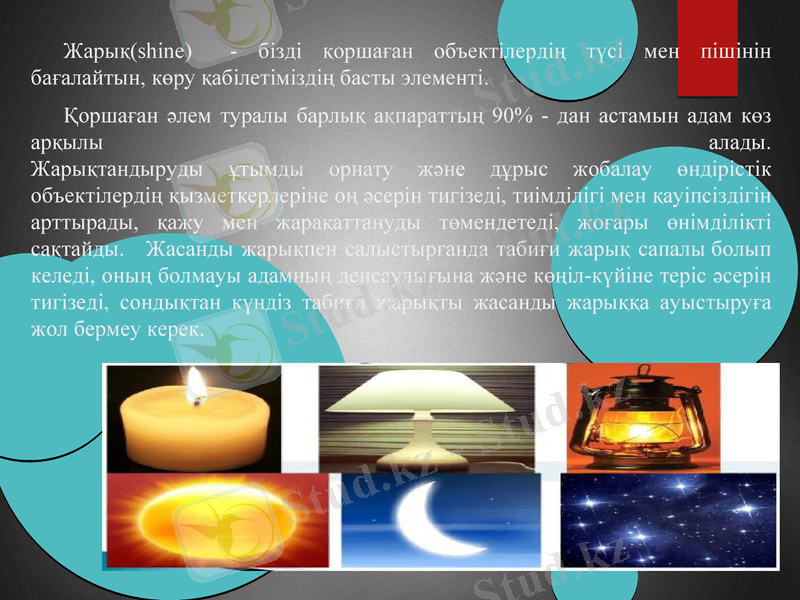

Жарық(shine) - бізді қоршаған объектілердің түсі мен пішінін бағалайтын, көру қабілетіміздің басты элементі.

Қоршаған әлем туралы барлық ақпараттың 90% - дан астамын адам көз арқылы алады. Жарықтандыруды ұтымды орнату және дұрыс жобалау өндірістік объектілердің қызметкерлеріне оң әсерін тигізеді, тиімділігі мен қауіпсіздігін арттырады, қажу мен жарақаттануды төмендетеді, жоғары өнімділікті сақтайды. Жасанды жарықпен салыстырғанда табиғи жарық сапалы болып келеді, оның болмауы адамның денсаулығына және көңіл-күйіне теріс әсерін тигізеді, сондықтан күндіз табиғи жарықты жасанды жарыққа ауыстыруға жол бермеу керек.

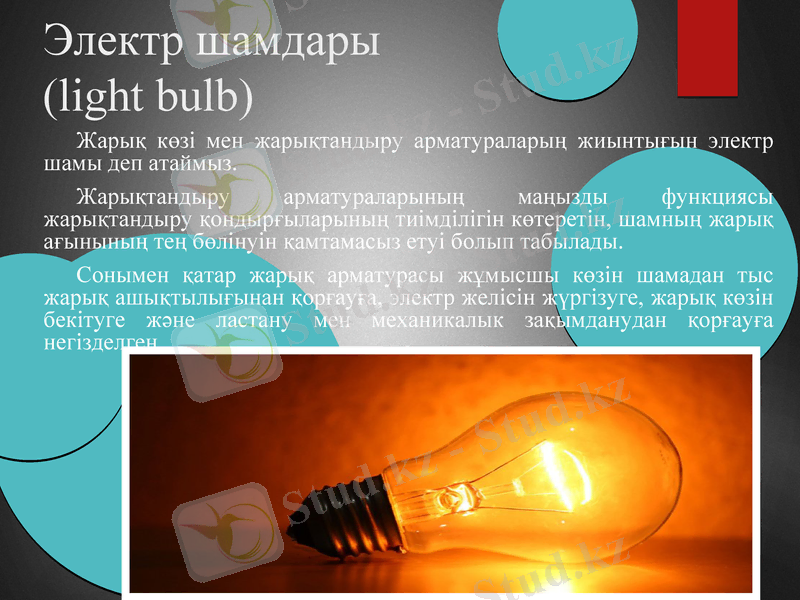

Электр шамдары (light bulb)

Жарық көзі мен жарықтандыру арматураларың жиынтығын электр шамы деп атаймыз.

Жарықтандыру арматураларының маңызды функциясы жарықтандыру қондырғыларының тиімділігін көтеретін, шамның жарық ағынының тең бөлінуін қамтамасыз етуі болып табылады.

Сонымен қатар жарық арматурасы жұмысшы көзін шамадан тыс жарық ашықтылығынан қорғауға, электр желісін жүргізуге, жарық көзін бекітуге және ластану мен механикалык зақымданудан қорғауға негізделген.

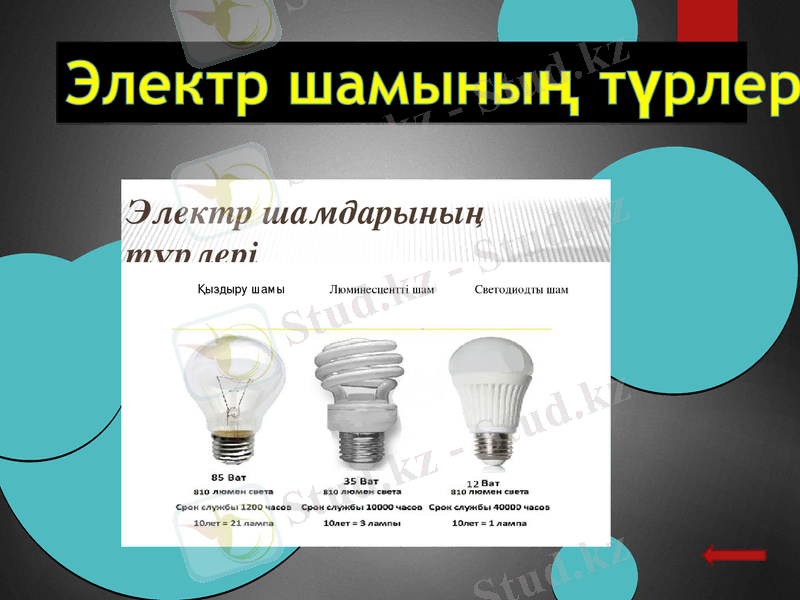

Электр шамының түрлері

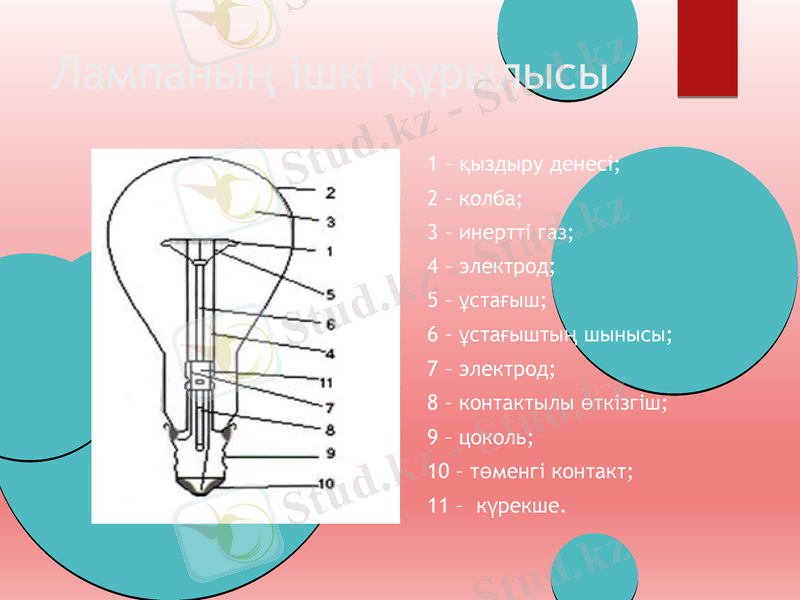

Лампаның ішкі құрылысы

1 - қыздыру денесі;

2 - колба;

3 - инертті газ;

4 - электрод;

5 - ұстағыш;

6 - ұстағыштың шынысы;

7 - электрод;

8 - контактылы өткізгіш;

9 - цоколь;

10 - төменгі контакт;

11 - күрекше.

Видеролик

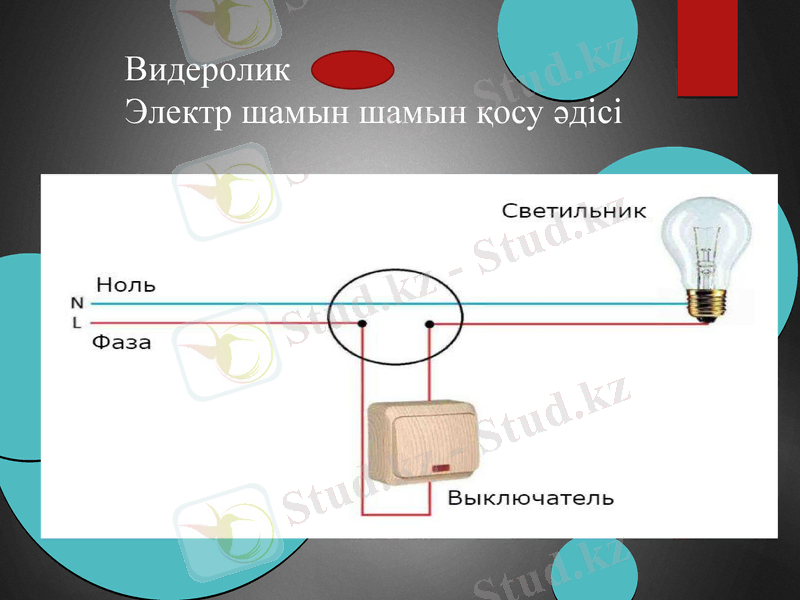

Электр шамын шамын қосу әдісі

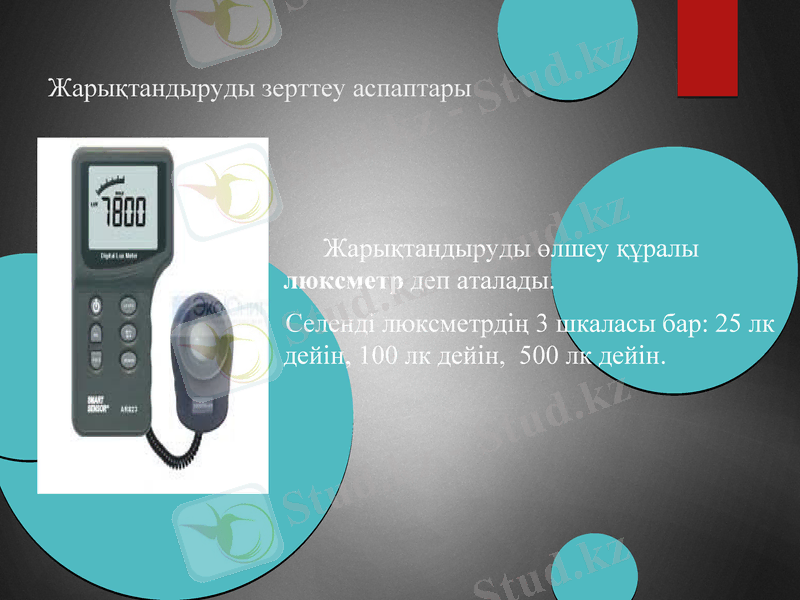

Жарықтандыруды зерттеу аспаптары

Жарықтандыруды өлшеу құралы люксметр деп аталады.

Селенді люксметрдің 3 шкаласы бар: 25 лк дейін, 100 лк дейін, 500 лк дейін.

Жарықтандыру түрлері

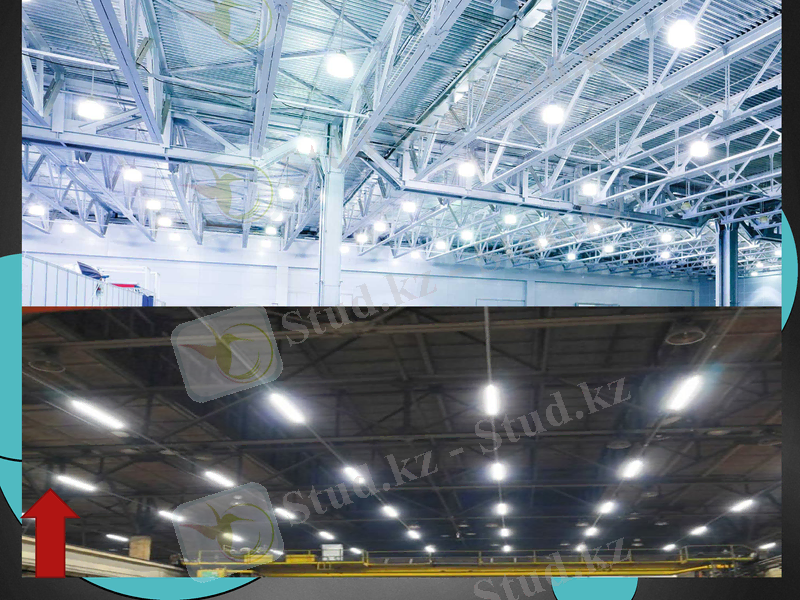

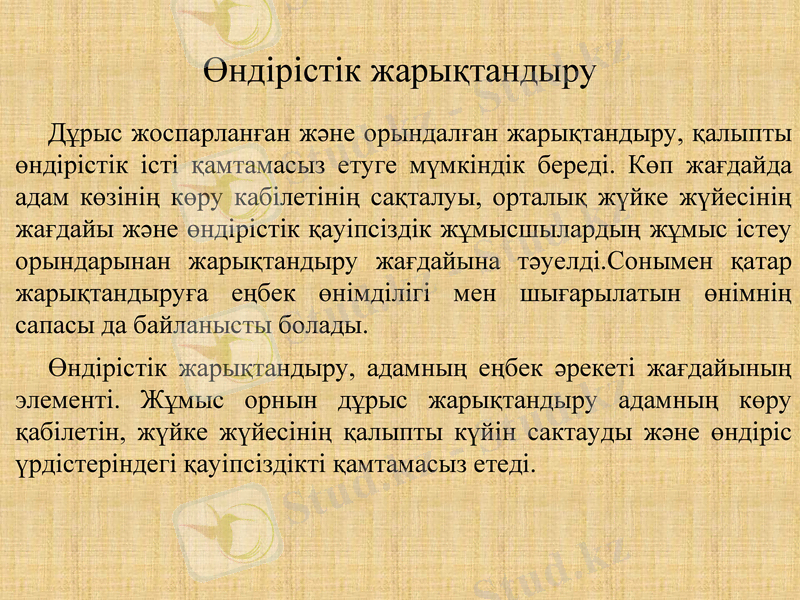

Өндірістік жарықтандыру

Дұрыс жоспарланған және орындалған жарықтандыру, қалыпты өндірістік істі қамтамасыз етуге мүмкіндік береді. Көп жағдайда адам көзінің көру кабілетінің сақталуы, орталық жүйке жүйесінің жағдайы және өндірістік қауіпсіздік жұмысшылардың жұмыс істеу орындарынан жарықтандыру жағдайына тәуелді. Сонымен қатар жарықтандыруға еңбек өнімділігі мен шығарылатын өнімнің сапасы да байланысты болады.

Өндірістік жарықтандыру, адамның еңбек әрекеті жағдайының элементі. Жұмыс орнын дұрыс жарықтандыру адамның көру қабілетін, жүйке жүйесінің қалыпты күйін сактауды және өндіріс үрдістеріндегі қауіпсіздікті қамтамасыз етеді.

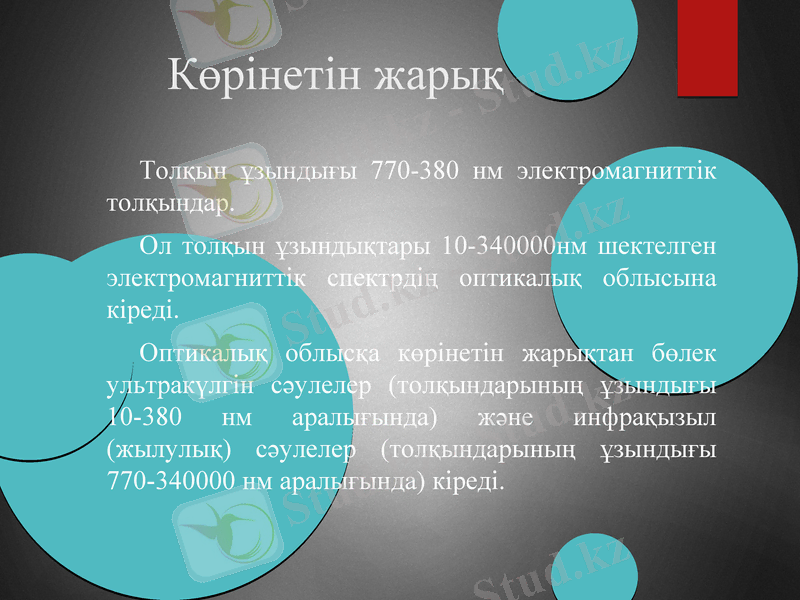

Көрінетін жарық

Толқын ұзындығы 770-380 нм электромагниттік толқындар.

Ол толқын ұзындықтары 10-34нм шектелген электромагниттік спектрдің оптикалық облысына кіреді.

Оптикалық облысқа көрінетін жарықтан бөлек ультракүлгін сәулелер (толқындарының ұзындығы 10-380 нм аралығында) және инфрақызыл (жылулық) сәулелер (толқындарының ұзындығы 770-34 нм аралығында) кіреді.

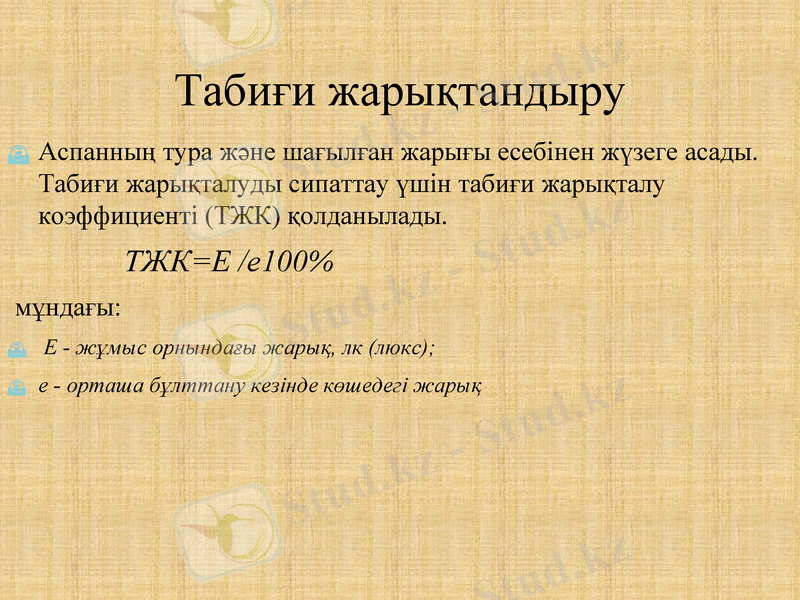

Табиғи жарықтандыру

Аспанның тура және шағылған жарығы есебінен жүзеге асады. Табиғи жарықталуды сипаттау үшін табиғи жарықталу коэффициенті (ТЖК) қолданылады.

ТЖК=Е /е100%

мұндағы:

Е - жұмыс орнындағы жарық, лк (люкс) ;

е - орташа бұлттану кезінде көшедегі жарық

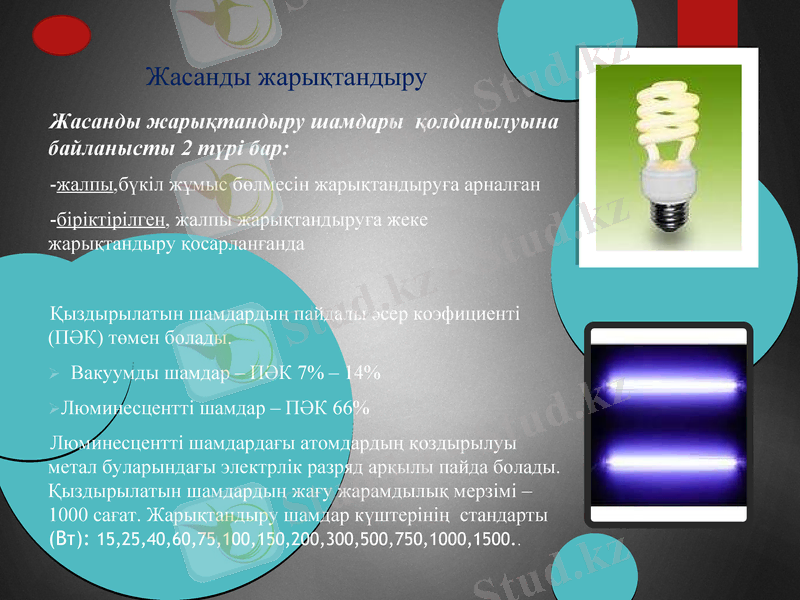

Жасанды жарықтандыру

Жасанды жарықтандыру шамдары қолданылуына байланысты 2 түрі бар:

-жалпы, бүкіл жұмыс бөлмесін жарықтандыруға арналған

-біріктірілген, жалпы жарықтандыруға жеке жарықтандыру қосарланғанда

Қыздырылатын шамдардың пайдалы әсер коэфициенті (ПӘК) төмен болады.

Вакуумды шамдар - ПӘК 7% - 14%

Люминесцентті шамдар - ПӘК 66%

Люминесцентті шамдардағы атомдардың қоздырылуы метал буларындағы электрлік разряд арқылы пайда болады. Қыздырылатын шамдардың жағу жарамдылық мерзімі - 1000 сағат. Жарықтандыру шамдар күштерінің стандарты (Вт) : 15, 25, 40, 60, 75, 100, 150, 200, 300, 500, 750, 1000, 1500. .

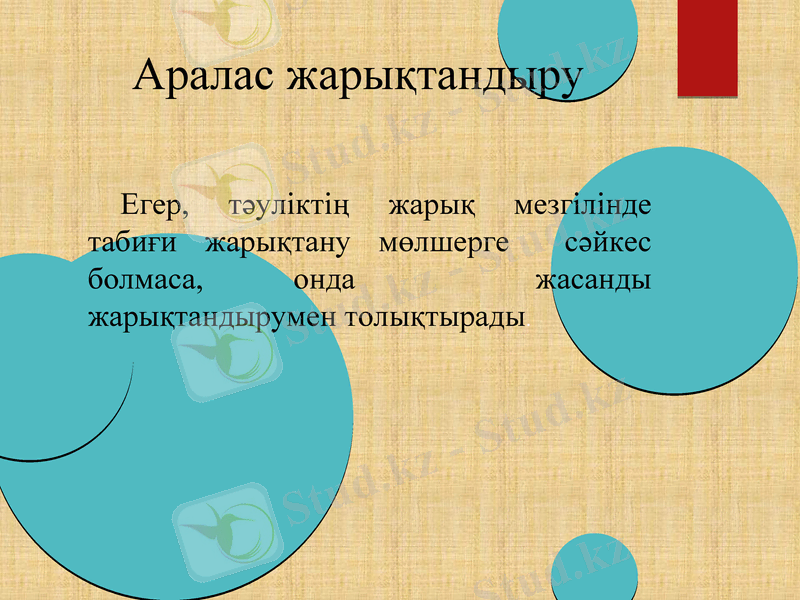

Аралас жарықтандыру

Егер, тәуліктің жарық мезгілінде табиғи жарықтану мөлшерге сәйкес болмаса, онда жасанды жарықтандырумен толықтырады.

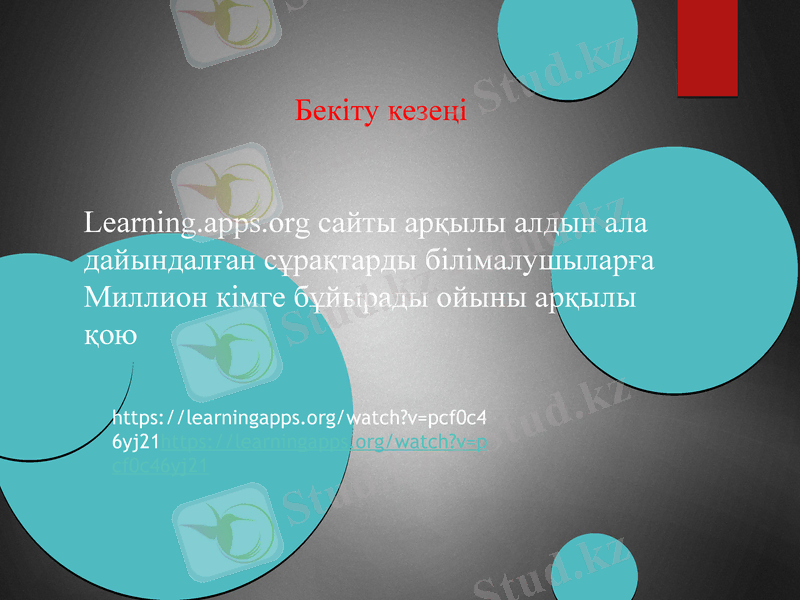

Бекіту кезеңі

Learning. apps. org сайты арқылы алдын ала дайындалған сұрақтарды білімалушыларға Миллион кімге бұйырады ойыны арқылы қою

https://learningapps. org/watch?v=pcf0c46yj21https://learningapps. org/watch?v=pcf0c46yj21

Электр шамы

Рефлексия

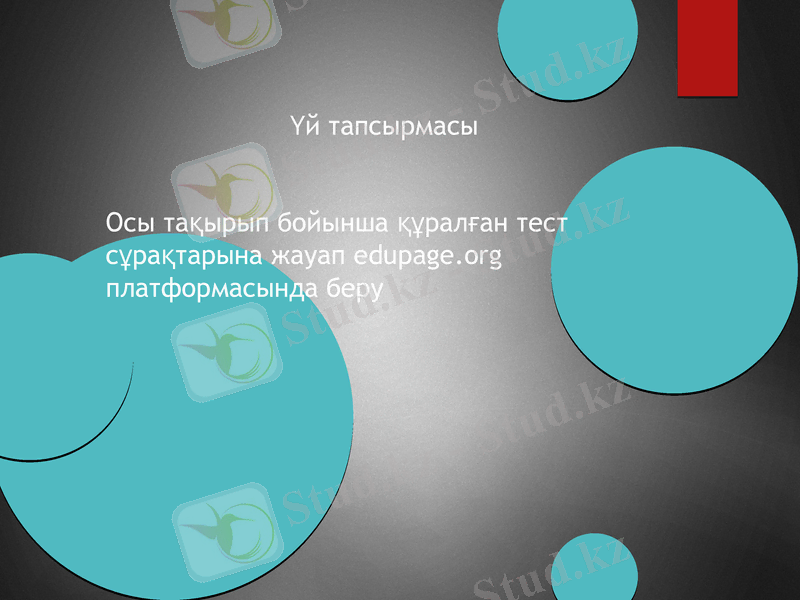

Үй тапсырмасы

Осы тақырып бойынша құралған тест сұрақтарына жауап edupage. org платформасында беру

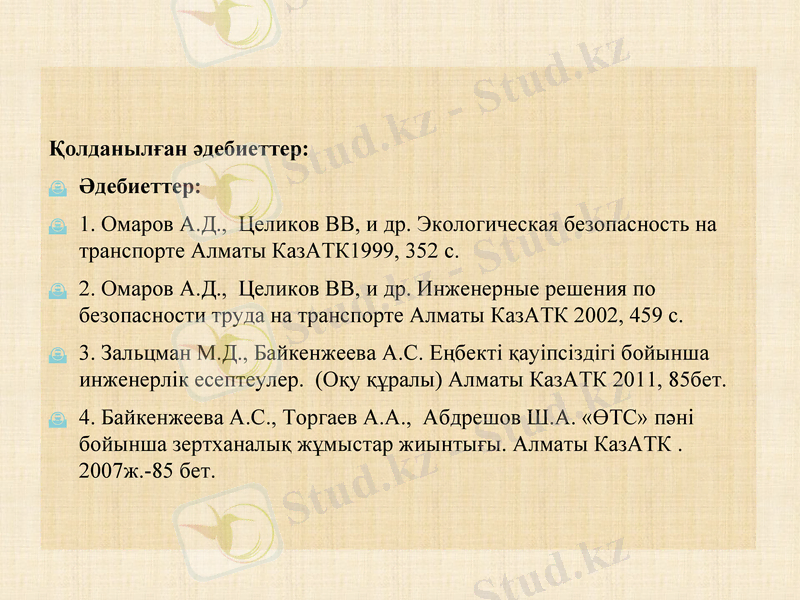

Қолданылған әдебиеттер:

Әдебиеттер:

1. Омаров А. Д., Целиков ВВ, и др. Экологическая безопасность на транспорте Алматы КазАТК1999, 352 с.

2. Омаров А. Д., Целиков ВВ, и др. Инженерные решения по безопасности труда на транспорте Алматы КазАТК 2002, 459 с.

3. Зальцман М. Д., Байкенжеева А. С. Еңбекті қауіпсіздігі бойынша инженерлік есептеулер. (Оқу құралы) Алматы КазАТК 2011, 85бет.

4. Байкенжеева А. С., Торгаев А. А., Абдрешов Ш. А. «ӨТС» пәні бойынша зертханалық жұмыстар жиынтығы. Алматы КазАТК . 2007ж. -85 бет.

Назарларыңызға рахмет !
