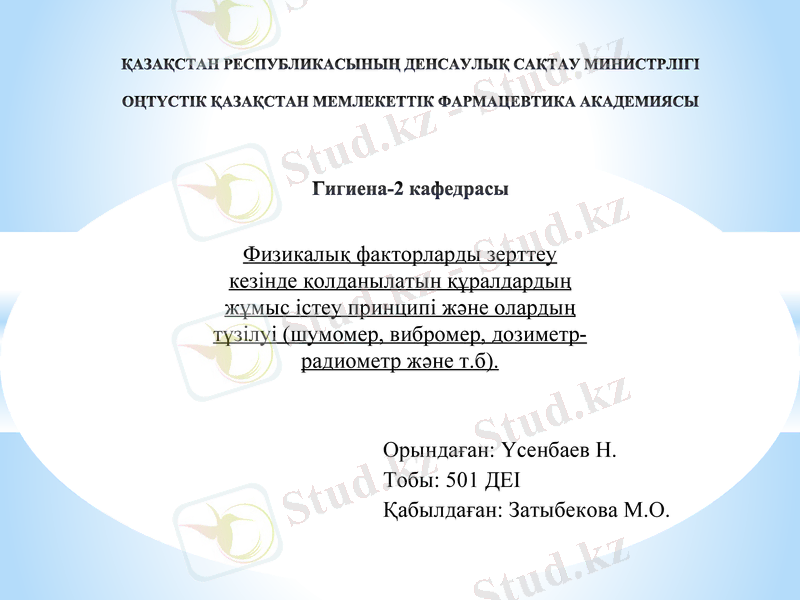

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ ДЕНСАУЛЫҚ САҚТАУ МИНИСТРЛІГІ

ОҢТҮСТІК ҚАЗАҚСТАН МЕМЛЕКЕТТІК ФАРМАЦЕВТИКА АКАДЕМИЯСЫ

Гигиена-2 кафедрасы

Физикалық факторларды зерттеу
кезінде қолданылатын құралдардың
жұмыс істеу принципі және олардың
түзілуі (шумомер, вибромер, дозиметр-
радиометр және т.б).

Орындаған: Үсенбаев Н.
Тобы: 501 ДЕІ
Қабылдаған: Затыбекова М.О.

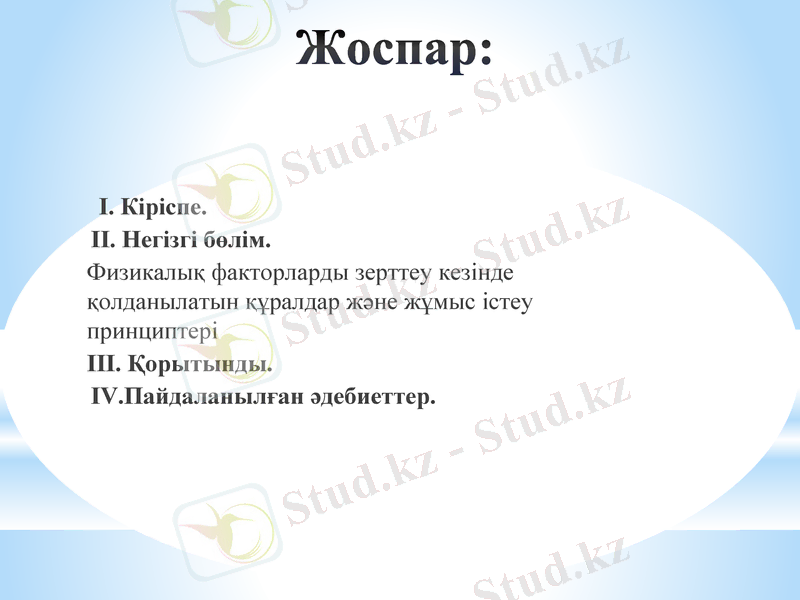

Жоспар:

І. Кіріспе.
II. Негізгі бөлім.
Физикалық факторларды зерттеу кезінде
қолданылатын құралдар және жұмыс істеу
принциптері
ІІІ. Қорытынды.
IV.Пайдаланылған әдебиеттер.

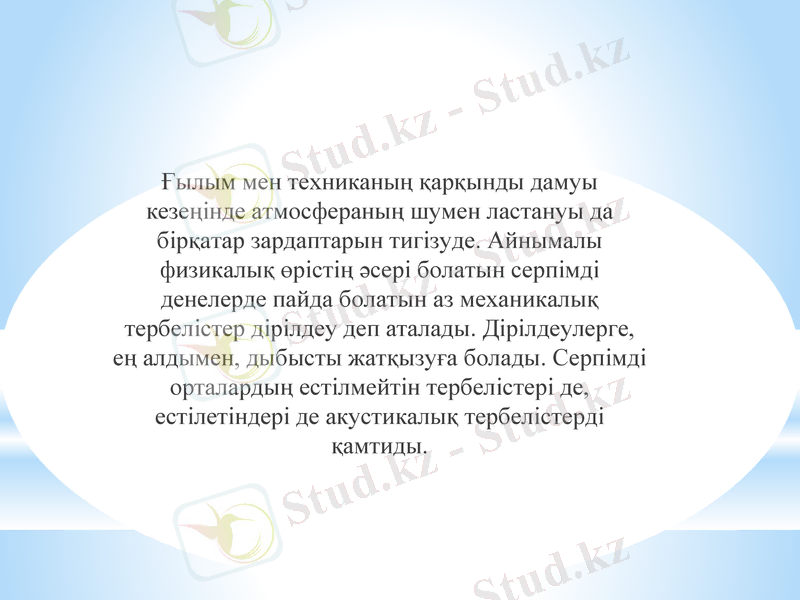

Ғылым мен техниканың қарқынды дамуы
кезеңiнде атмосфераның шумен ластануы да
бiрқатар зардаптарын тигiзуде. Айнымалы
физикалық өрiстiң әсері болатын серпiмдi
денелерде пайда болатын аз механикалық
тербелiстер дiрiлдеу деп аталады. Дiрiлдеулерге, ең
алдымен, дыбысты жатқызуға болады. Серпiмдi
орталардың естiлмейтiн тербелiстерi де,
естiлетiндері де акустикалық тербелiстердi
қамтиды.

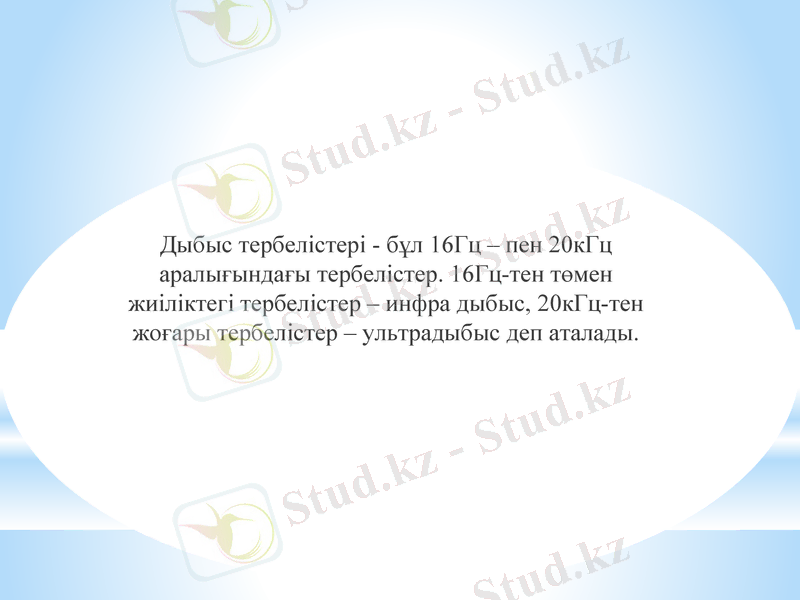

Дыбыс тербелiстерi - бұл 16Гц – пен 20кГц
аралығындағы тербелiстер. 16Гц-тен төмен
жиiлiктегі тербелістер – инфра дыбыс, 20кГц-тен
жоғары тербелістер – ультрадыбыс деп аталады.

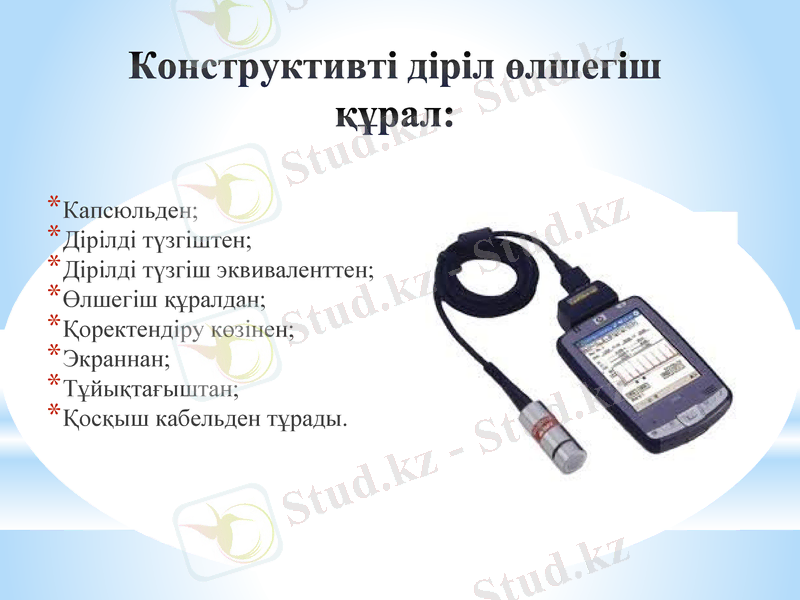

Конструктивті діріл өлшегіш
құрал:

*Капсюльден;
*Дірілді түзгіштен;
*Дірілді түзгіш эквиваленттен;
*Өлшегіш құралдан;
*Қоректендіру көзінен;
*Экраннан;
*Тұйықтағыштан;
*Қосқыш кабельден тұрады.
Жұмыс істеу принциптері:
*Өлшеу тетіктерін төмендегі жағдайға
келтіру қажет.
*Род работы – Ғ;
*ДЛТ2, dB – 80;
*ДЛТ2, dB – 50;
*ФЛТ, Нz – ЛИН;
Барлық түймелер басылып тұруы тиіс.
Бұл жағдайда ВО d В индикаторы
жанады. Бөлмеде дыбыс деңгейін өлшеу
барысында ВПМ-101 күшейткіші
капсюлімен еденнен кем дегенде 1,5м
биіктікте, ал діріл көзі мен қабырғадан
1м қашықтықта болғаны жөн.
Шу – әр түрлi қарқын және жиiлiктегі периодтық
емес дыбыстардың жиынтығымен анықталады.
Адамдарды қоршаған шулар әртүрлi қарқында
болатындығын білеміз, мысалы: сөйлеу тiлi –
(децибел) 50-60Дб; серена – 100Дб; жеңiл
автомобильдiң қозғаушысының шуы – 80Дб; қатты
музыка – 70Дб; кәдiмгi пәтердегi шу – 30-40Дб.
Шу адамның организміне, оның физиологиялық
белсендiлiгiне әсер етедi және белгілі мөлшердегі
әсерлердің жинақ күші адам организмінде түрлі
ауытқушылықтарды шақыра алады, алдымен адамның
дыбысты қабылдау қабілетінің төмендетуiне, кереңдiкке
алып келуі мүмкін. Деңгейi шамамен 90-120 децибел
болатын шулар адамның жүйке жүйесiне əсер етiп, есту
органдарының қызметiн нашарлатып, тiптi кейбiр
жағдайларда жүйке — психикалық аурулардың пайда
болуына себеп болады. Бұнымен қатар гипертония,
асқазанның жарасы, организмнiң эндокриндiк
системасының бұзылуы сияқты аурулардың пайда
болуына, нерв клеткаларының дегенерациялануына əкеп
соғады.
Шу өлшегіш құрал:

*- капсюльден,
*- микрофонды капсюль эквивалентінен,
*- микрофон дыбысын ұлғайтқыштан,
*- өлшеу құралынан,
*- қоректендіру көзінен,
*- экраннан,
*- тұйықтағыштан,
*-қосқыш кабельдерден тұрады.

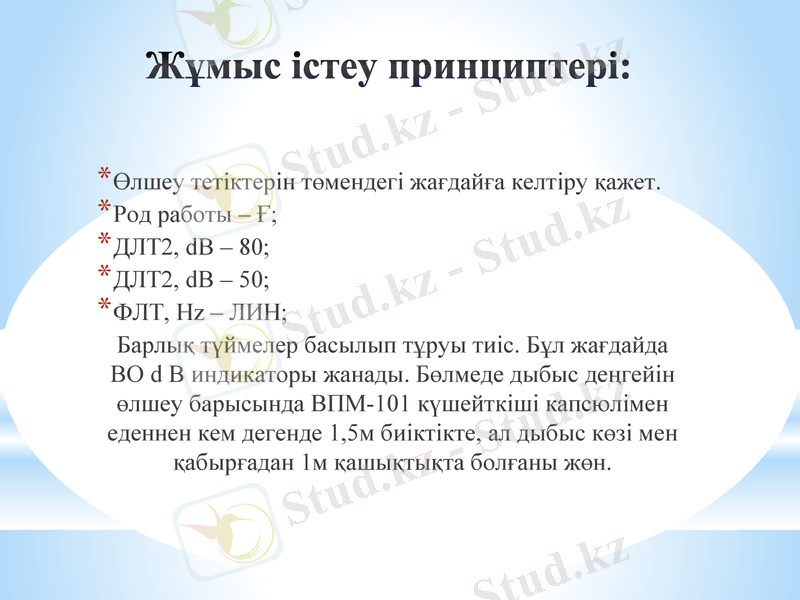

Жұмыс істеу принциптері:

*Өлшеу тетіктерін төмендегі жағдайға келтіру қажет.
*Род работы – Ғ;
*ДЛТ2, dB – 80;
*ДЛТ2, dB – 50;
*ФЛТ, Нz – ЛИН;
Барлық түймелер басылып тұруы тиіс. Бұл жағдайда ВО
d В индикаторы жанады. Бөлмеде дыбыс деңгейін
өлшеу барысында ВПМ-101 күшейткіші капсюлімен
еденнен кем дегенде 1,5м биіктікте, ал дыбыс көзі мен
қабырғадан 1м қашықтықта болғаны жөн.
Қазірде электромагниттi өрiстердегі ионданбайтын
сәуле шығарулар адамзаттың қоршаған экологиясында өте
көкейкестi сұрақтардың біріне айналды, әсіресе бұл жерде
қазiргi тұрмыстық техника, ұялы телефондар, плеер,
компьютер сияқты құралдардың әлсiз және аса әлсiз
электромагниттік өрістерді шығаратындығын ескеру
қажет. Қазіргі қолданыста жүрген тұрмыстық техниканың
шығаратын әлсіз ЭМ тербелістерінің қоршаған ортаға, сау
адамға, оның организміне ұзақ әсерiн анықтаудың сенiмдi
құралдары жоққа тән.
Фондық электромагниттік өрістер. Электромагниттi өрiс
деп ұзақ уақыт бойы тірі және тiрi емес объектілерге әсер
ететiн жасанды және табиғи сипаттағы ионданбайтын
сәуле шығаруды айтады. Табиғатта табиғи сипаттағы
электромагниттік өрiстер бар.
ТД және радиохабар. Радиотолқындар басқа
электромагниттік өріс толқындарымен салыстырғанда аса
жоғары қуатты, ұзақ уақыт бойы үздiксiз ағымда жұмыс
iстеу үшiн арналған. Радио және телестанцияның негiзгi
міндеті қоршаған кеңiстiкке ЭМ өріс толқындарын тиiмдi
шығару болып табылады, сондықтан да оны қоршаған
ортаға және адамдарға қолайсыз әсер етуші бастапқы
фактор ретінде қарау керек.
Электростатикалық өріс
өлшегіш

*қоректендіру блогынан,
*экраннан,
*қосып-өшіретін тетіктерден (Вкл/Выкл),
*қуаттандырушы құрылғыдан,
*модулятордан тұрады.
Электростатикалық өріс
өлшегіштің жұмыс істеу
тәртібі.
*Құралды тоқ көзіне қосып, «1» жағдайынан соң, сұйық
кристалды дисплейде
*St – 01
*Rady
*00:00:00
Жазу қысқа уақыттағы дыбыс белгісімен беріледі. Төменгі
қатарда құралдың жұмыс істеу уақыты көрсетіледі. Сонан
соң құрал автоматты түрде жұмыс тәртібіне еніп, келесі
команданы күтеді. Жұмыс тәртібі беткі панельдегі 1-9
тетіктерінің біреуін басу арқылы іске асырылады. Құралды
тоқтату үшін ол тетіктерді екінші рет басу қажет.
Электрлік және магниттік
өріс өлшегіш қабылдағыш

Антеннадан тұрады (АП). Беткі жағында басқару
панелі мен сұйықкристалды индикатор орналасқан.
Артқы жағында ҚА қосуға арналған жері бар. Қарсы
бетінде қоректендіру тетіктеріне арналған
бұрыштары бар. Қоректендіру қақпағын ажыратуға
арналған ілгегі болады. Қақпағын ашу үшін ілгекті
ашқышты қолданады. Басқару панелінде:
1. Ауыстырғыш ӨШІРУ/КОНТ/ӨЗГЕРТУ
тетіктері;
2. Ауыстырғыш 200/2000 тетіктері орналасқан.
Электрлік және магниттік
өріс өлшегіштің жұмыс істеу
тәртібі.
Ауыстырғыш тетігін ӨШІРУ/ КОНТ/ ӨЗГЕРТУ жағдайынан
КОНТ жағдайына қою қажет. УО-101 индикаторы құралдың
қуатына сәйкес бақылау санын көрсетеді. Индикатордағы
сан 75 пен 100 аралығында болуы тиіс. Жұмыс тәртібіне
сәйкес 3 мин.өткен соң ауыстырғыш тетігінің көмегімен
ӨШІРУ/ КОНТ/ ӨЗГЕРТУ жағдайынан ӨЗГЕРТУ
жағдайына ауыстырады. Құралды зерттеу аймағына
орналастырып, бір қолмен оның пластмасса сабынан, ал
екінші қолмен есептегіш қондырғысын ұстау қажет.
Құралдың бағытын өзгерту арқылы индикатордағы
максимальды көрсеткіштерге қол жеткізуге болады.
Радиометр – дозиметрінің
негізгі құрамды бөліктері:
* - сәулелік детектор.
* - микробақылау негізінде өлшейтін ақпаратты
өңдеу блогы.
* - сұйық кристалды дисплей (СК-дисплей).
Радиометр – дозиметрінің
жұмыс істеу тәртібі.
*«ҚОСУ/ӨШІРУ» тетіктерін басу арқылы
дозиметр – радиометрін қосқан соң СК –
дисплейде «ҒО.ОО» мәліметінен кейін 20
секундтан соң алғашқы өлшеу
қорытындысы, мысалы «ҒО.15»
көрсеткіші жазылады, яғни дозиметр –
радиометрі жұмыс істеуге дайын.
*«Режим» тетігін бір рет басу құралды
амбиентті эквивалентті дозаның қуатын
өлшеуге мүмкіндік береді. 20 секундтан
соң СК – дисплейде өлшеудің жалғыз
нәтижесін көруге болады.
Өлшеудің аяқталғанын дыбыс
сигналы білдіреді, оны «Дыбыстық белгі»
тетігін басу арқылы өшіреді.
Пайдаланылған әдебиеттер:

1. 1. У.И. Кенесариев, Р.М.Балмахаева, Ж.Д.
Бекмагаметова, К.К. Тогузбаева, Н.Ж.
Жакашов.<<Гигиена>> Алматы 2009
2. referaty-v.kz/гигиена-ғылымының-негізгі-бағ.
3. kk.wikipedia.org/wiki/
4. http://bilimdiler.kz/phizika/1149-fizikalyk-faktorlar-
natizhesinde-korshagan-ortanyn-lastanuy.html
5. www.kape.kz/kk-kz/.../физикалықәсерлер.aspx
