ТАҚЫРЫБЫ: ТАХЕОМЕТР

Орындаған: Тұрғара Е. А.
Тобы: ГК-811
Тексерген: Алтынбекова А. Г.
ЖОСПАР:
• КІРІСПЕ:
• 1. Тахеометр туралы жалпы түсініктеме
НЕГІЗГІ БӨЛІМ
• 1. Тахеометриялық топографиялық түсіру
• рдың жіктелу
• 2. Электрондық тахеометр
• 3. Тахеометриялық түсірістегі камеральдық жұмыстар, план құру
• Қорытынды
Пайдаланылған әдебиеттер.

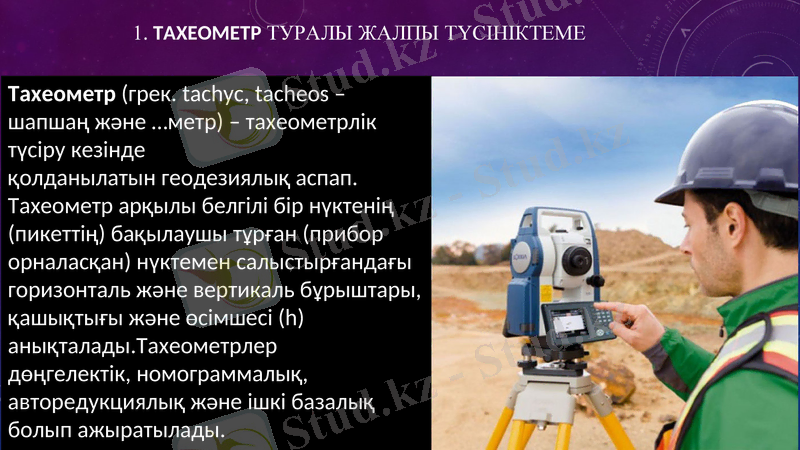

1. ТАХЕОМЕТР ТУРАЛЫ ЖАЛПЫ ТҮСІНІКТЕМЕ

Тахеометр (грек. tachyc, tacheos
– шапшаң және …метр) –
тахеометрлік түсіру кезінде
қолданылатын геодезиялық
аспап. Тахеометр арқылы белгілі
бір нүктенің (пикеттің)
бақылаушы тұрған (прибор
орналасқан) нүктемен
салыстырғандағы горизонталь
және вертикаль бұрыштары,
қашықтығы және өсімшесі (h)
анықталады.Тахеометрлер
дөңгелектік, номограммалық,
1.ТАХЕОМЕТРИЯЛЫҚ
ТОПОГРАФИЯЛЫҚ ТҮСІРУ
• Тахеометриялық
топографиялық түсіру —
арнайы тахеометр— теодолиттің
(теодолит) және өлшеу
райкасының көмегімен іске
асырылады.
• Тахеометриялық топографиялық
түсіру инженерлік 1:500 —
1:5000 масштабында қолданыла
ды
• Тахеометрлер болмаған кезде тахеометриялық түcipicтi тео­долит пен рейканың көмегімен жүргiзуге болады.
Мұндай жағ­дайда әрбiр пикеттiк нүктеге дейiнгi көлбеу ара қашықтықты жiптi қашықтық өлшеуiшпен горизонталь
және вертикаль бұрыштарды өлшейдi. Салыстырмалы биiктiктi тригонометриялық нивелирлеумен анықтайды.
• В нүктесінің А нүктесімен салыстырғандағы салыстырмалы биiктiгiн (h) анықтау керек болсын делiк . Ол
үшін А нүктесінe теодолиттi орнатады да, ал В нүктесінe рейканы қояды. Аспаптың биiктiгiн (i) рулетка мен және
сызықтың ұзындығын
• АВ лента мен немесе қашықтық өлшеуiшпен өлшейдi. Теодолиттiң вертикаль дөңгелектің көмегімен дүрбiнiң
нысана­лау оciн рейканың қандай да бiр нүктeciнe бағыттағандағы көлбеулiк бұрышын анықтайды. Осы нүктеден
рейканың тақасына дейiнгi қашықтық (υ) нысаналау биiктiгi деп аталады.
• h=h1+i- υ. (1)
• Бiрақ

• hl=dtgv, (2))
• ендеше

• h=dtgv+i- υ. (3)
• Егер рейкаға аспаптың биiктiгiн (i) белгiлеп, осы нүктесi дүр­бiмен нысаналаса, яғни i= υ тең деп алынса, онда
салыстырма­лы биiктiктi бұлай анықтауға болады:
Егер AB=D ара қашықтығын лента мен немесе горизонталь рейка арқылы қашықтық өлшеуiшпен
өлшейтiн болсақ онда d=Dcosv тең болады да (140) формуласының орнына мына фор­муланы
шығарып аламыз:
h=Dsinv (5)
Егер нүктелердiң ара қашықтығын вертикаль рейкадан қашықтық өлшеуiшпен өлшейтiн болсақ
онда (140) формуладағы d-нің орнына (78) формуладағы мәнін қойып, салыстырмалы биiктiктi
мына формула мен анықтауға болады:
Немесе kL=D' тең деп алатын болсақ, онда мұндағы k - қашықтық өлшеуiш коэффициентi; L –
қашықтық өлшеуiш жiптерiнiң сантиметрлiк аралық белiктерiнiң саны;D'- қашықтық өлшеуiшпен
өлшенген ара қашықтық. (142) жә­не (143) формулалар тахеометриялық деп аталады.
Осы формулаларды пайдаланып салыстырмалы биiктiкті анықтағанда тахеометриялық
кестелердi пайдалануға болады.
Егер А нүтeciнің биiктiк белгici мәлiм болса, онда В нүктесінің биiктiк белгiciн мына формуламен
анықтауға болады
Н в =Н А
+h. (144)
Сызықтың вертикаль ұзындығы 400 м-ден артық ара қашық­тыққа биiктiк белгiлердi жеткiзгенде
салыстырмалы биiктiктiң өлшенген мәнінe, жердiң қисықтығына және нысаналау саулесi­нің
атмосфераның жерге жақын қабаты арқылы өткендегi вер­тикаль рефракциясына түзетулер
енгiзiледi.
Tүcipicтің алдында әр станцияда тексерiлген аспапты алды­мен центрлейдi, горизонтальдайды,
вертикаль дөңгелектiң нөл орнын анықтайды, аспаптың биiктiгiн өлшейдi, өлшеу натиже­лерiн
арнаулы журналға жазады, аспаптың биiктiгiн рейкаға белгiлеп, лимбаны таңдап алынған
бастапқы бағытқа қарай бағдарлайды. Содан соң лимбаны бекiтедi. Алидаданы босатып, рейка
түсiрiлетiн пикеттiк нүктелердi жүйелi түрде нысаналайды. Дүрбiнi рейкаға тордың вертикаль

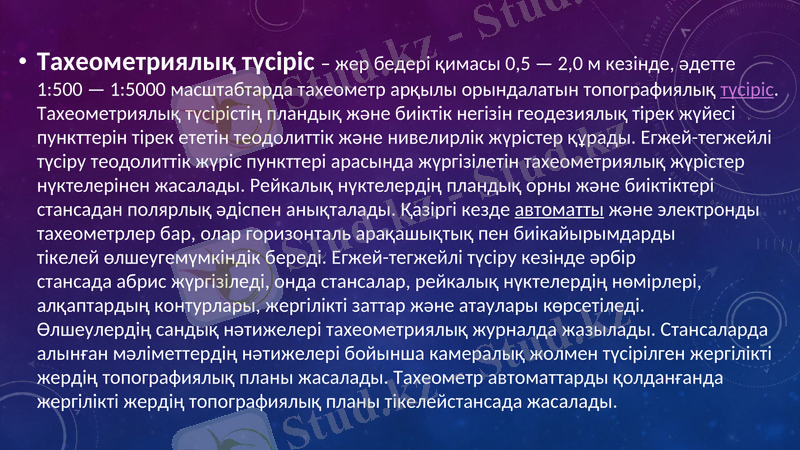

• Тахеометриялық түсіріс – жер бедері қимасы 0,5 — 2,0 м кезінде, әдетте 1:500
— 1:5000 масштабтарда тахеометр арқылы орындалатын топографиялық түсіріс.
Тахеометриялық түсірістің пландық және биіктік негізін геодезиялық тірек жүйесі
пункттерін тірек ететін теодолиттік және нивелирлік жүрістер құрады. Егжей-тегжейлі
түсіру теодолиттік жүріс пункттері арасында жүргізілетін тахеометриялық жүрістер
нүктелерінен жасалады. Рейкалық нүктелердің пландық орны және биіктіктері
стансадан полярлық әдіспен анықталады. Қазіргі кезде автоматты және электронды
тахеометрлер бар, олар горизонталь арақашықтық пен биікайырымдарды
тікелей өлшеугемүмкіндік береді. Егжей-тегжейлі түсіру кезінде әрбір
стансада абрис жүргізіледі, онда стансалар, рейкалық нүктелердің нөмірлері,
алқаптардың контурлары, жергілікті заттар және атаулары көрсетіледі.
Өлшеулердің сандық нәтижелері тахеометриялық журналда жазылады. Стансаларда
алынған мәліметтердің нәтижелері бойынша камералық жолмен түсірілген жергілікті
жердің топографиялық планы жасалады. Тахеометр автоматтарды қолданғанда
жергілікті жердің топографиялық планы тікелейстансада жасалады.

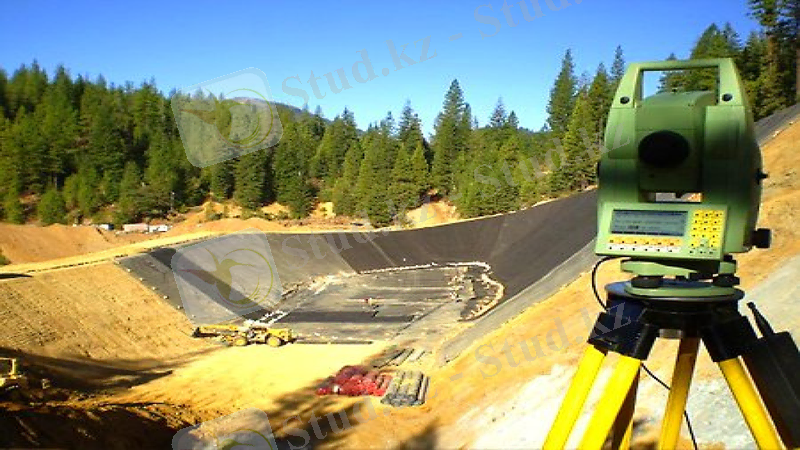

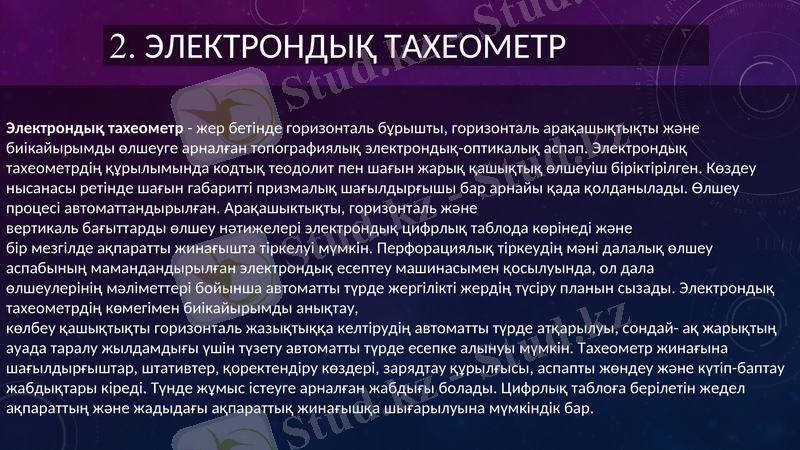

2. ЭЛЕКТРОНДЫҚ ТАХЕОМЕТР

Электрондық тахеометр - жер бетінде горизонталь бұрышты, горизонталь арақашықтықты және
биікайырымды өлшеуге арналған топографиялық электрондық-оптикалық аспап. Электрондық
тахеометрдің құрылымында кодтық теодолит пен шағын жарық қашықтық өлшеуіш біріктірілген. Көздеу
нысанасы ретінде шағын габаритті призмалық шағылдырғышы бар арнайы қада қолданылады. Өлшеу
процесі автоматтандырылған. Арақашыктықты, горизонталь және
вертикаль бағыттарды өлшеу нәтижелері электрондық цифрлық таблода көрінеді және
бір мезгілде ақпаратты жинағышта тіркелуі мүмкін. Перфорациялық тіркеудің мәні далалық өлшеу
аспабының мамандандырылған электрондық есептеу машинасымен қосылуында, ол дала
өлшеулерінің мәліметтері бойынша автоматты түрде жергілікті жердің түсіру планын сызады. Электрондық
тахеометрдің көмегімен биікайырымды анықтау,
көлбеу қашықтықты горизонталь жазықтыққа келтірудің автоматты түрде атқарылуы, сондай- ақ жарықтың
ауада таралу жылдамдығы үшін түзету автоматты түрде есепке алынуы мүмкін. Тахеометр жинағына
шағылдырғыштар, штативтер, қоректендіру көздері, зарядтау құрылғысы, аспапты жөндеу және күтіп-баптау
жабдықтары кіреді. Түнде жұмыс істеуге арналған жабдығы болады. Цифрлық таблоға берілетін жедел
ақпараттың және жадыдағы ақпараттық жинағышқа шығарылуына мүмкіндік бар.
3. ТАХЕОМЕТРИЯЛЫҚ ТҮСІРІСТЕГІ КАМЕРАЛЬДЫҚ ЖҰМЫСТАР,
ПЛАН ҚҰРУ

1) дала журналдарын тексеру;

2) тахеометрия­лық жүрicтердiң нүктелерiнiң пландық
Тахеометриялық және биiктiк координа­таларын (х, у, Н) есептеп
шығару;
түcipicтeгi ғылыми
өңдеу жұмысы мына­
3) әр станциядағы рейкалық нүктелердiң биiктiк
ларды қамтиды: белгiлерiн есептеп шығару;

4) жергiлiктi жердiң топографиялық планын салу.
• Дала журналдарындағы жазулар мен есептеулер eкi қол­дан (басқарушы және оның
көмекшiсiмен) өтiп, тексерiледi. Бұл
• кезде горизонталь және вертикаль бұрыштар, горизонталь ұзын­дықтар,
тахеометриялық жүрiстер нүктелерiнiң тура, кepi және орташа салыстырмалы
биiктiктерi қайтадан есептелiп шығары­лады. Табылған қателiктер тиicтi түзетулер
енгiзу арқылы жойылады.
• Тахеометриялық жүрiс нүктелерiнiң тiкбұрышты координа­талары теодолиттiк жүрiс
үшiн қабылданған жоба бойынша есептеп шығарылады. Бұрыштық қиыспаушылықты
анықтап егер олар мүмкін болатын шамадан аспаса, оларды теодолиттiк жүрicтерде
көрсетiлгендей етiп бөледi. Жүрicтiң ұзындықтарын қашықтық өлшеуiшпен 1:400
дәлдiкпен өлшегенде, тұйықтал­ған жүрiстегi координаталар өсiмшелерiндегi
қиыспаушылық­тың мүмкін шамасын жүрiстiң қабырғалар саны аз болғанда
формуламен анықтайды. Тахеометриялық жүрiс басталатын бастапқы пункттiң ко­
ординаталарын бiле отырып, түзетiлген өсiмшелер арқылы жу­рістің барлық
ұштарының тікбұрышты коодинаталарын есептеп шығарады.

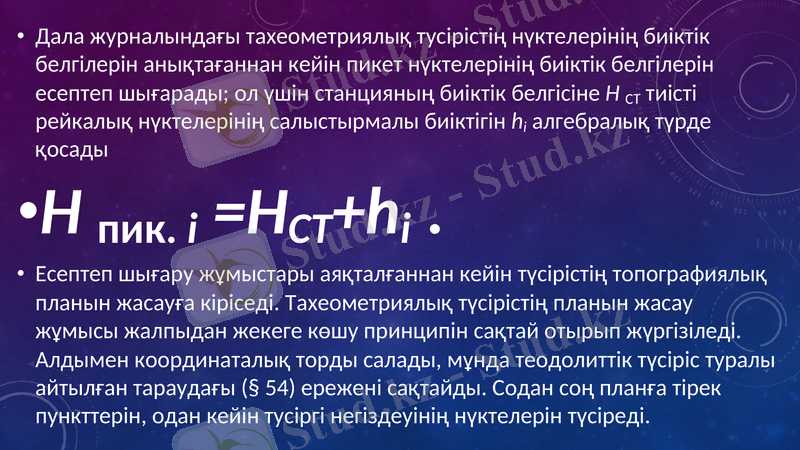

• Дала журналындағы тахеометриялық тycipicтің нүктелерi­нiң биiктiк
белгiлерiн анықтағаннан кейiн пикет нүктелерiнiң биiктiк белгiлерiн
есептеп шығарады; ол үшiн станцияның биiк­тік белгiсiне Н СТ тиicтi
рейкалық нүктелерiнiң салыстырмалы биiктiгiн hі алгебралық түрде
қосады

•Н пик. i =HCT+hi .
• Есептеп шығару жұмыстары аяқталғаннан кейiн түсірістің топографиялық
планын жасауға кiрiседi. Тахеометриялық түci­рістің планын жасау
жұмысы жалпыдан жекеге көшу принципiн сақтай отырып жүргiзiледi.
Алдымен координаталық торды са­лады, мұнда теодолиттiк түcipic туралы
айтылған тараудағы (§ 54) ереженi сақтайды. Содан соң планға тipeк
пункттерiн, одан кейін тycipгi негiздеуiнiң нүктелерiн түсiредi.

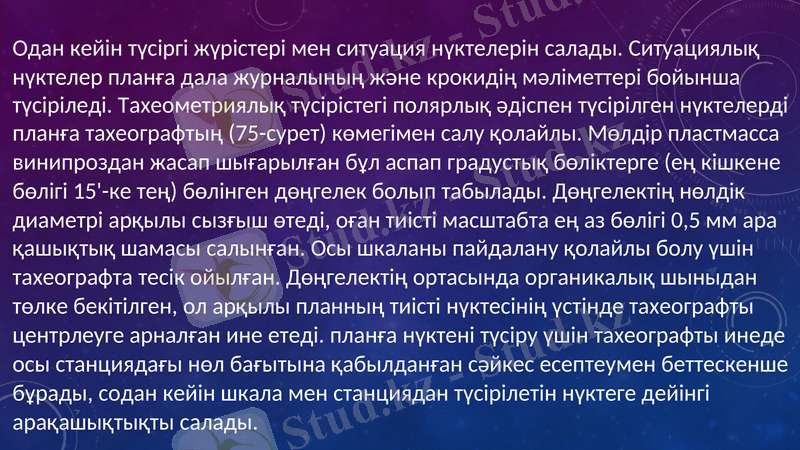

Одан кейiн түcipгi жүрicтерi мен ситуация нүктелерiн салады. Ситуация­лық
нүктелер планға дала журналының және крокидiң мәлiмет­тepi бойынша
түсiрiледi. Тахеометриялық түcipicтeгі полярлық әдiспен түсiрiлген нүктелердi
планға тахеографтың (75-сурет) көмегімен салу қолайлы. Мөлдiр пластмасса
винипроздан жа­сап шығарылған бұл аспап градустық бөлiктерге (ең кiшкене
бөлiгi 15'-ке тең) бөлiнген дөңгелек болып табылады. Дөңгелек­тің нөлдiк
диаметрi арқылы сызғыш өтедi, оған тиiстi масштаб­та ең аз бөлiгi 0,5 мм ара
қашықтық шамасы салынған. Осы шкаланы пайдалану қолайлы болу үшiн
тахеографта тeciк ой­ылған. Дөңгелектiң ортасында органикалық шыныдан
төлке бекiтiлген, ол арқылы планның тиicтi нүктесінің үстiнде тахео­графты
центрлеуге арналған ине етедi. планға нүктенi түci­ру үшiн тахеографты инеде
осы станциядағы нөл бағытына қа­былданған сәйкес есептеумен беттескенше
бұрады, содан ке­йiн шкала мен станциядан түci­рiлетiн нүктеге дейiнгi арақа­
шықтықты салады.
План құру
Тахеометриялық жүрicтердiң нүктелерiн, ситуациялық
шарт­ты белгiлердi теодолиттiк тусiрicтегiдей етiп
планға салғаннан кейiн, планда горизонтальдарды
жүргiзедi. Горизонтальдарды жүргiзуден бұрын
салынған крокиге сәй­кестендiрiп алдын ала пункт
сызықтарымен жер бедерiнiң пiшi­нін, яғни оның
өзiне тән және басты сызықтарын түсiредi. Осы­дан
кейiн интерполяциялауға және горизонтальдарды
жүргiзуге кiрiседi. Алдымен крокиге сәйкес жер
бедерiнiң өзiне тән жерлерiн, мысалы, төбенiң ұшын,
ойпаттарды, шұңкырларды, жоталар сызыктарын,
арналарды және т. с. с. ең төменгi белiгi­нен бастап
горизонтальдармен көрсетедi. Пландағы горизон­
тальдар штрихтармен толыктырылады да,
калыңдатылған горизонтальдардың үзiлген жерiне
биiктiк белгiлерiн жазады. Горизонтальдарды түсiрiп
болғаннан кейін қажеттi жазуларды орындауға
кiрicедi.
ҚОРЫТЫНДЫ

• Тахеометр-бұл тік және көлденең бұрыштарды, сызықтардың ұзындығы мен ұзындығын өлшеу үшін
қолданылатын құрылғы. Ықшам мөлшеріне қарамастан, бұл теодолит пен жарық диапазонының
функцияларын біріктіретін құрал. Қуатты бағдарламалық жасақтамасы бар микропроцессордың болуы
қажетті өлшеулер мен есептеулерді тез және минималды қателікпен жүргізуге, сонымен қатар ақпараттың
үлкен көлемін есте сақтауға және өңдеуге мүмкіндік береді. Жалпы станция жұмысының басты
артықшылықтарының бірі-бұтақтар немесе жапырақтар сияқты кедергілер болған кезде, сондай-ақ нашар
көріну жағдайында немесе, керісінше, ашық күн сәулесімен өлшеу жүргізуге болады. Тахеометр асып
кетулерді есептеу, жергілікті жердегі нүктелердің координаталарын анықтау, топографиялық түсірілім
кезінде рельефтің бейнесімен жоспар алу, кері серифтеу және тригонометриялық нивелирлеу және т. б.
орындау үшін қолданылады. Тахеометр асып кетулерді есептеу, жергілікті жердегі
нүктелердің координаталарын анықтау, топографиялық түсірілім кезінде рельефтің
бейнесімен жоспар алу, кері серифтеу және тригонометриялық нивелирлеу және т.
Б. орындау үшін қолданылады.
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР:

• 1. Пентаев Т.П., Атымтаев Б.Б. Инженерлік геодезия - Алматы, 2003 ж.
• 2. Михелев Д.Ш., Инженерная геодезия, учебник, М.:2008
