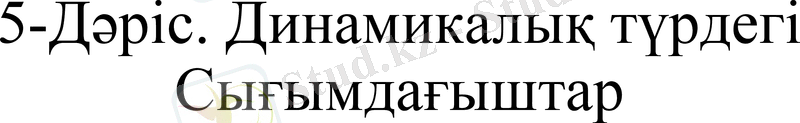

5-Дәріс. Динамикалық түрдегі
Сығымдағыштар

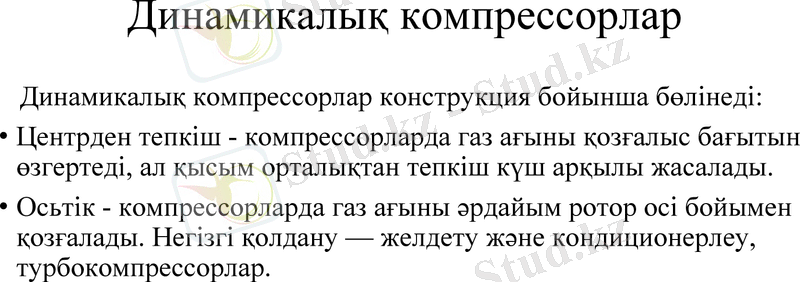

Динамикалық компрессорлар
Динамикалық компрессорлар конструкция бойынша бөлінеді:
• Центрден тепкіш - компрессорларда газ ағыны қозғалыс бағытын
өзгертеді, ал қысым орталықтан тепкіш күш арқылы жасалады.
• Осьтік - компрессорларда газ ағыны әрдайым ротор осі бойымен
қозғалады. Негізгі қолдану — желдету және кондиционерлеу,
турбокомпрессорлар.
Центрден тепкіш - компрессор Осьтік компрессор

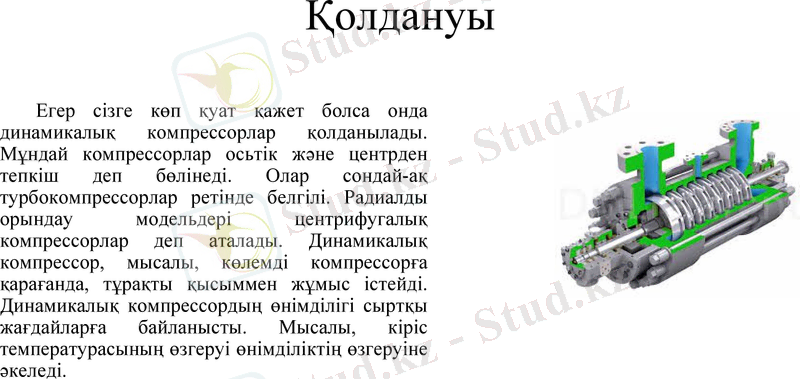

Қолдануы
Егер сізге көп қуат қажет болса онда
динамикалық компрессорлар қолданылады.
Мұндай компрессорлар осьтік және центрден
тепкіш деп бөлінеді. Олар сондай-ақ
турбокомпрессорлар ретінде белгілі. Радиалды
орындау модельдері центрифугалық
компрессорлар деп аталады. Динамикалық
компрессор, мысалы, көлемді компрессорға
қарағанда, тұрақты қысыммен жұмыс істейді.
Динамикалық компрессордың өнімділігі сыртқы
жағдайларға байланысты. Мысалы, кіріс
температурасының өзгеруі өнімділіктің өзгеруіне
әкеледі.
Осьтік компрессорлар
• Осьтік компрессорда осьтік ағын пайда болады,
нәтижесінде ауа немесе газ компрессор білігінің
бойымен айналмалы және бекітілген қалақтардың
қатарлары арқылы өтеді. Осылайша, қозғалмайтын
пышақтар кинетикалық энергияны қысымға
айналдырған сайын ауа ағынының жылдамдығы
біртіндеп артады. Түсіру поршеньі әдетте
компрессорға салынып, осьтік қысымды теңестіреді.
Осьтік компрессорлар, әдетте, орталықтан тепкіш
компрессорларға қарағанда кішірек және жеңіл және
әдетте жоғары жылдамдықта жұмыс істейді. Олар
желдету жүйелері сияқты салыстырмалы түрде аз
қысыммен тұрақты және жоғары көлемді ағынды
жүйелерде қолданылады. Жоғары айналу
жылдамдығының арқасында олар электр энергиясын
өндіруге арналған газ турбиналарымен және ұшу
аппараттарының қуат қондырғыларымен тамаша
үйлеседі.

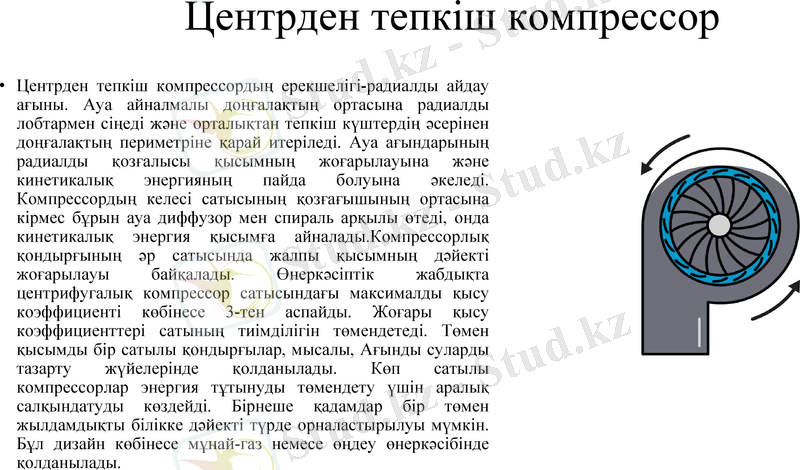

Центрден тепкіш компрессор
• Центрден тепкіш компрессордың ерекшелігі-радиалды айдау
ағыны. Ауа айналмалы доңғалақтың ортасына радиалды
лобтармен сіңеді және орталықтан тепкіш күштердің әсерінен
доңғалақтың периметріне қарай итеріледі. Ауа ағындарының
радиалды қозғалысы қысымның жоғарылауына және
кинетикалық энергияның пайда болуына әкеледі.
Компрессордың келесі сатысының қозғағышының ортасына
кірмес бұрын ауа диффузор мен спираль арқылы өтеді, онда
кинетикалық энергия қысымға айналады.Компрессорлық
қондырғының әр сатысында жалпы қысымның дәйекті
жоғарылауы байқалады. Өнеркәсіптік жабдықта
центрифугалық компрессор сатысындағы максималды қысу
коэффициенті көбінесе 3-тен аспайды. Жоғары қысу
коэффициенттері сатының тиімділігін төмендетеді. Төмен
қысымды бір сатылы қондырғылар, мысалы, Ағынды суларды
тазарту жүйелерінде қолданылады. Көп сатылы компрессорлар
энергия тұтынуды төмендету үшін аралық салқындатуды
көздейді. Бірнеше қадамдар бір төмен жылдамдықты білікке
дәйекті түрде орналастырылуы мүмкін. Бұл дизайн көбінесе
мұнай-газ немесе өңдеу өнеркәсібінде қолданылады.
Назарларыңызға рахмет!
