AutoCAD-та жаңа сызба құру: сызбаны ресімдеу ережелері, шаблон мен параметрлерді орнату

Скачать

«Сызбаны ресімдеудің негізгі ережелерін, AutoCAD-да сызбаларды қалыптастыру технологиясын пайдалану және сызба жасау»

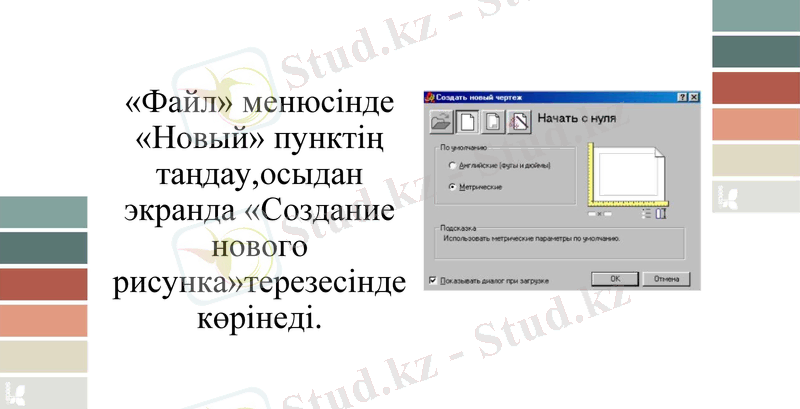

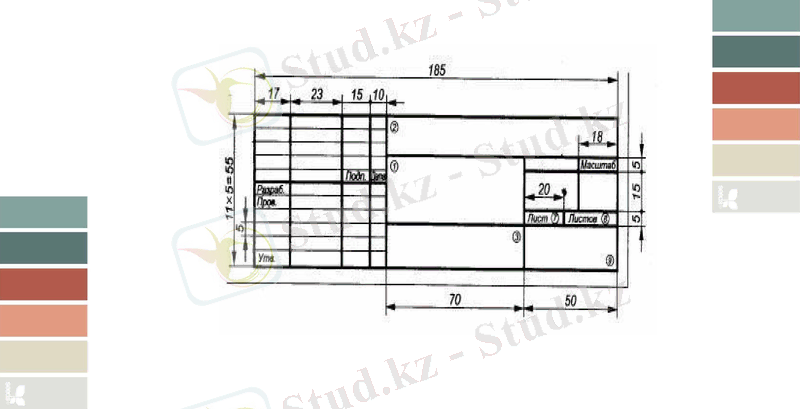

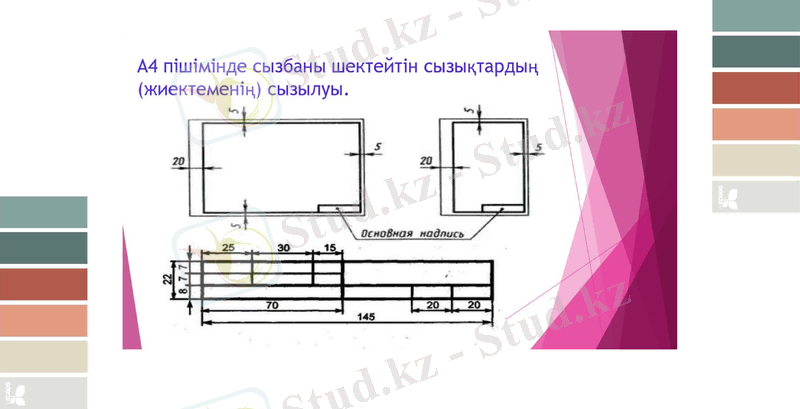

«Файл» менюсінде «Новый» пунктің таңдау, осыдан экранда «Создание нового рисунка»терезесінде көрінеді.

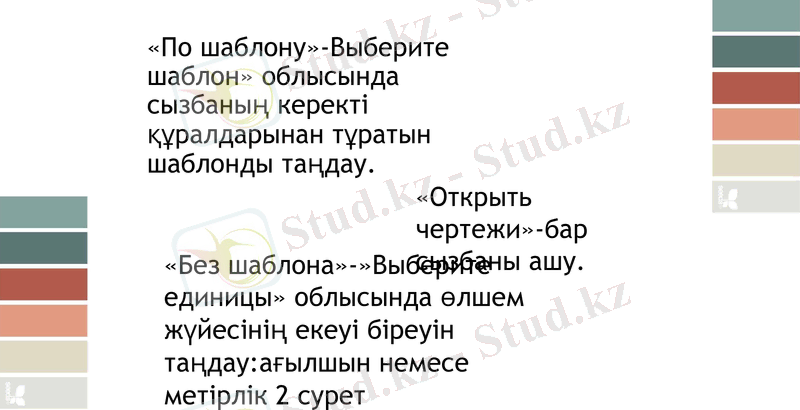

«По шаблону»-Выберите шаблон» облысында сызбаның керекті құралдарынан тұратын шаблонды таңдау.

«Открыть чертежи»-бар сызбаны ашу.

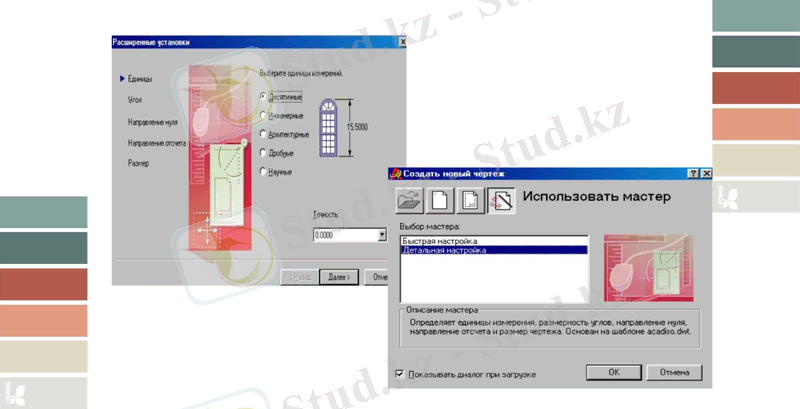

«Без шаблона»-»Выберите единицы» облысында өлшем жүйесінің екеуі біреуін таңдау:ағылшын немесе метірлік 2 сурет

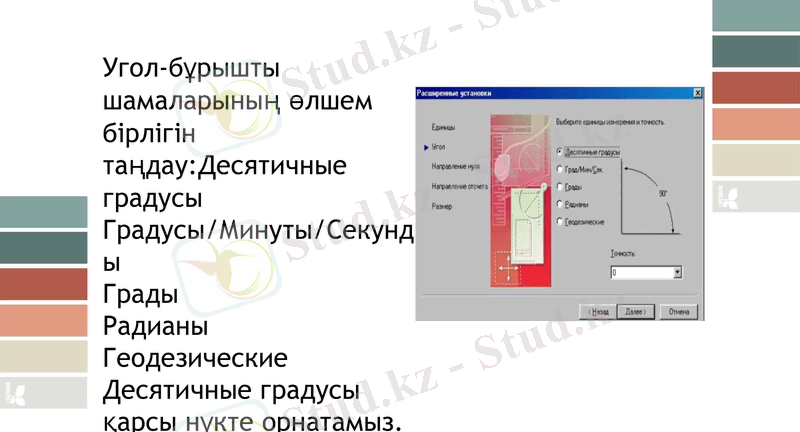

Угол-бұрышты шамаларының өлшем бірлігін таңдау:Десятичные градусы

Градусы/Минуты/Секунды

Грады

Радианы

Геодезические

Десятичные градусы қарсы нүкте орнатамыз.

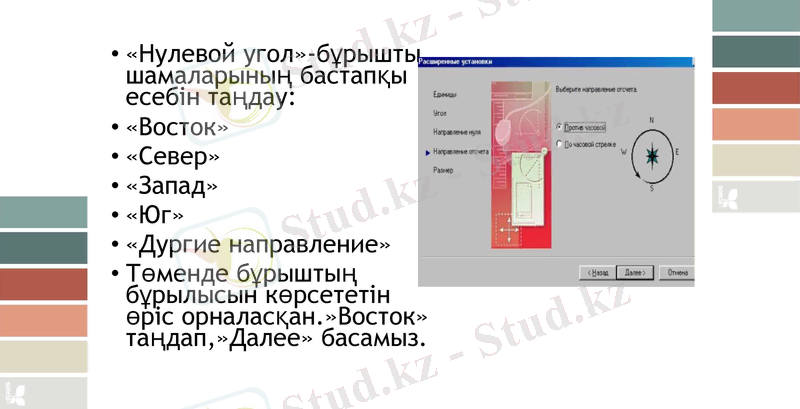

«Нулевой угол»-бұрышты шамаларының бастапқы есебін таңдау:

«Восток»

«Север»

«Запад»

«Юг»

«Дургие направление»

Төменде бұрыштың бұрылысын көрсететін өріс орналасқан. »Восток» таңдап, »Далее» басамыз.

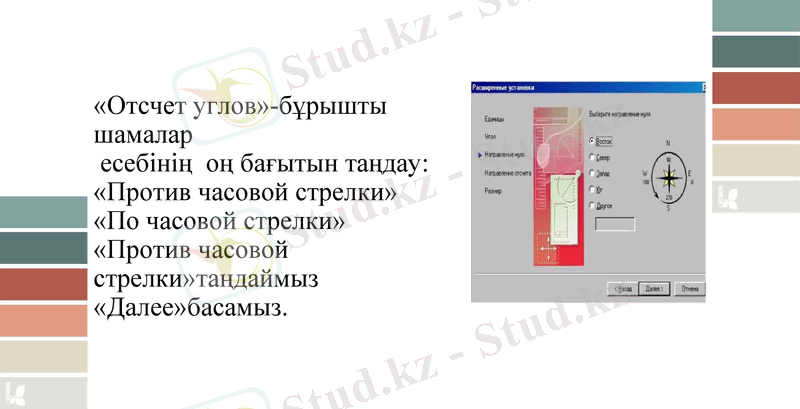

«Отсчет углов»-бұрышты шамалар есебінің оң бағытын таңдау: «Против часовой стрелки» «По часовой стрелки» «Против часовой стрелки»таңдаймыз «Далее»басамыз.

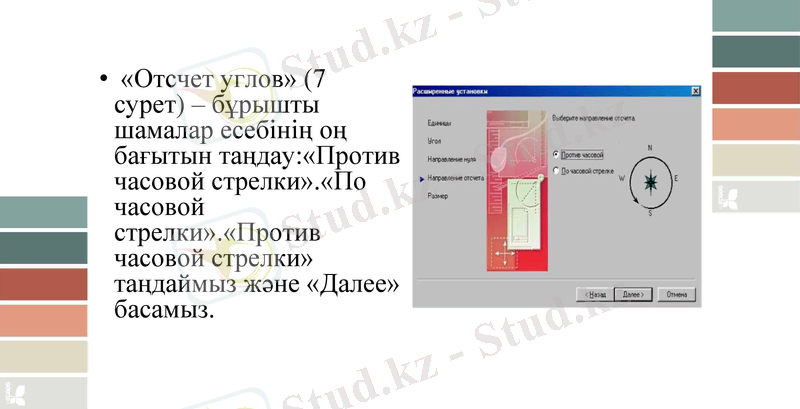

«Отсчет углов» (7 сурет) - бұрышты шамалар есебінің оң бағытын таңдау:«Против часовой стрелки». «По часовой стрелки». «Против часовой стрелки» таңдаймыз және «Далее» басамыз.

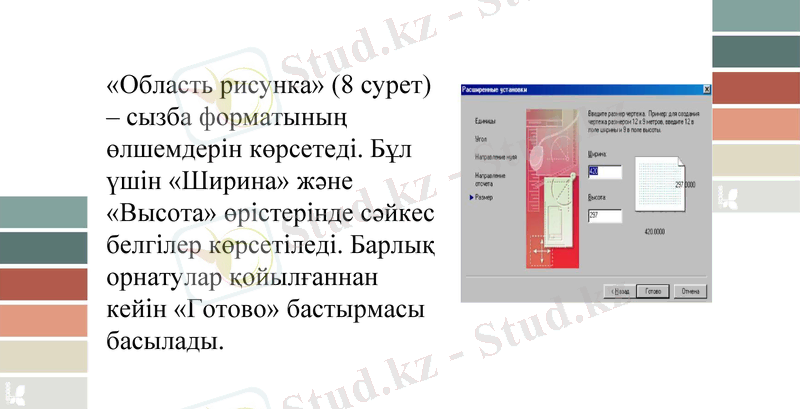

«Область рисунка» (8 сурет) - сызба форматының өлшемдерін көрсетеді. Бұл үшін «Ширина» және «Высота» өрістерінде сәйкес белгілер көрсетіледі. Барлық орнатулар қойылғаннан кейін «Готово» баcтырмасы басылады.

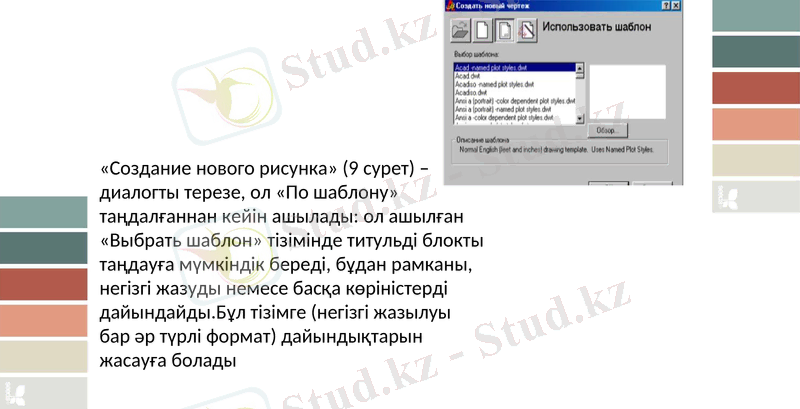

«Создание нового рисунка» (9 сурет) - диалогты терезе, ол «По шаблону» таңдалғаннан кейін ашылады: ол ашылған «Выбрать шаблон» тізімінде титульді блокты таңдауға мүмкіндік береді, бұдан рамканы, негізгі жазуды немесе басқа көріністерді дайындайды. Бұл тізімге (негізгі жазылуы бар әр түрлі формат) дайындықтарын жасауға болады

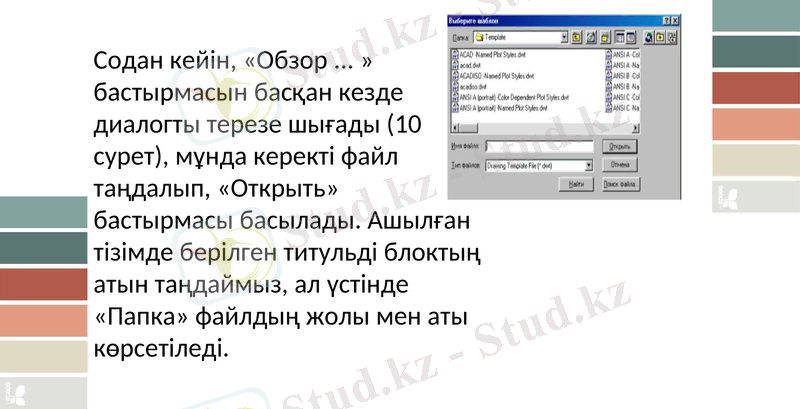

Содан кейін, «Обзор . . . » баcтырмасын басқан кезде диалогты терезе шығады (10 сурет), мұнда керекті файл таңдалып, «Открыть» баcтырмасы басылады. Ашылған тізімде берілген титульді блоктың атын таңдаймыз, ал үстінде «Папка» файлдың жолы мен аты көрсетіледі.
