АЛМАТЫ ТЕХНОЛОГИЯЛЫҚ УНИВЕРСИТЕТІ
Беймата жаймаларының
құрылымының
сипаттамалары
Орындаған: Алпысбаева А. КШИ-20-13
Тексерген: Қалжан Г.
Жоспар:
1. Іліп тоқыла тігілген жайма өндіру
2. Инетесімді беймата жайма өндіру
3. Желімді беймата жайма өндіру

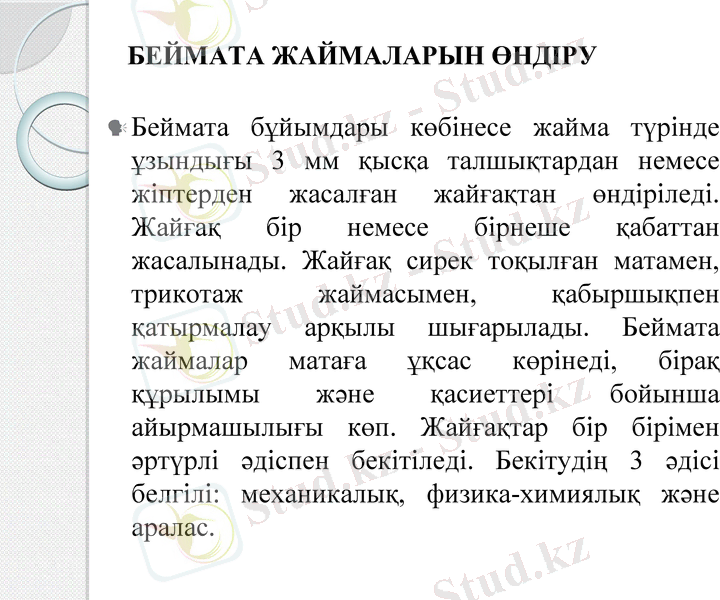

БЕЙМАТА ЖАЙМАЛАРЫН ӨНДІРУ
Беймата бұйымдары көбінесе жайма түрінде
ұзындығы 3 мм қысқа талшықтардан немесе
жіптерден жасалған жайғақтан өндіріледі.
Жайғақ бір немесе бірнеше қабаттан
жасалынады. Жайғақ сирек тоқылған матамен,
трикотаж жаймасымен, қабыршықпен
қатырмалау арқылы шығарылады. Беймата
жаймалар матаға ұқсас көрінеді, бірақ құрылымы
және қасиеттері бойынша айырмашылығы көп.
Жайғақтар бір бірімен әртүрлі әдіспен бекітіледі.
Бекітудің 3 әдісі белгілі: механикалық, физика-
химиялық және аралас.
Механикалық
әдістермен
өндірілетін
бейматаларға жатады:
іліп тоқыла тігілген
Инетесімді жайма киізбасылым жайма
жайма
Киіз бастыру тәсілімен
беймата жүн немесе
Іліп тоқыла тігілген Инетесімді беймата құрамында жүн басым
жайма дайындағанда жайманы жасағанда болатын жайғақты
талшықты ұшында кетікшелері арнайы ортада және
жайғақтарды бар арнайы жағдайды механикалық
жаймаға бекіту инелермен тесу әсер ету әдісімен
оларды тартылған арқылы жоғары жасайды. Жүн
жіптермен немесе қабаттағы төменге талшықтарының бір
талшықпен іліп қарай енгізіп бірімен ілінісу
көктеу қолданылады. жайғақты бекітеді. нәтижесінде жайғақ
киізденеді.

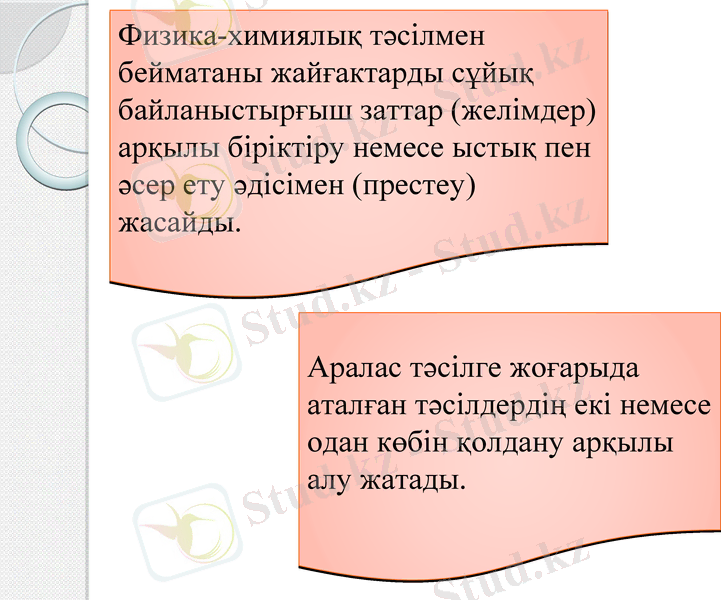

Физика-химиялық тәсілмен
бейматаны жайғактарды сұйық
байланыстырғыш заттар (желімдер)
арқылы біріктіру немесе ыстық пен
әсер ету әдісімен (престеу)
жасайды.
Аралас тәсілге жоғарыда
аталған тәсілдердің екі немесе
одан көбін қолдану арқылы
алу жатады.
Іліп тоқыла тігілген жайма өндіру
Іліп тоқыла тігілген жайманы толтырғыш
ретінде талшықты жайғақ, жіптер жүйесі,
мата, қабыршық болады. Талшықты
жайғақ мақта талшықтарынан, мақта иіру
өндірісінің иіруге жарамды
қалдықтарынан қалыптастырылады.
Сонымен қатар, жүн және химиялық
талшықтарды иіру өндірісінің
қалдықтары қолданылады.
Мақтаны қопсыту, түту-тазарту,
араластыру және майлау қопсыту-түту
агрегаттарында орындалады.
Мақта талшықтарын, сонымен қатар
ұзындығы 65 мм болатын таза
химиялық талшықтарын тарау
қалпақты тарау машиналарында
орындалады. Жүн, жүннің химиялық
талшықтармен қоспасын, ұзындығы
55 мм астам таза химиялық
талшықтарды тарау білікті тарау
машиналарында орындалады. Екі
жайдайда тарау машиналары тарамды
өзгерткішпен қамтылған, 1-суретте
тарамды өзгерткіштің сұлбасы
көрсетілген.
Тарау машинасының түсіру
барабанынан алынатын
мақта тарамы біртіндеп
тасымалдану торларына (2,
3, 4) түседі. Олар тарамды
торға (6) түсіріп салынады.
Талшықтары көлденең
орналасқан жайғақ (5) іліп
тоқыла тігетін машинаға
жіберіледі.
Жайғақтың ені және
қалындығы тордын (4) жүру

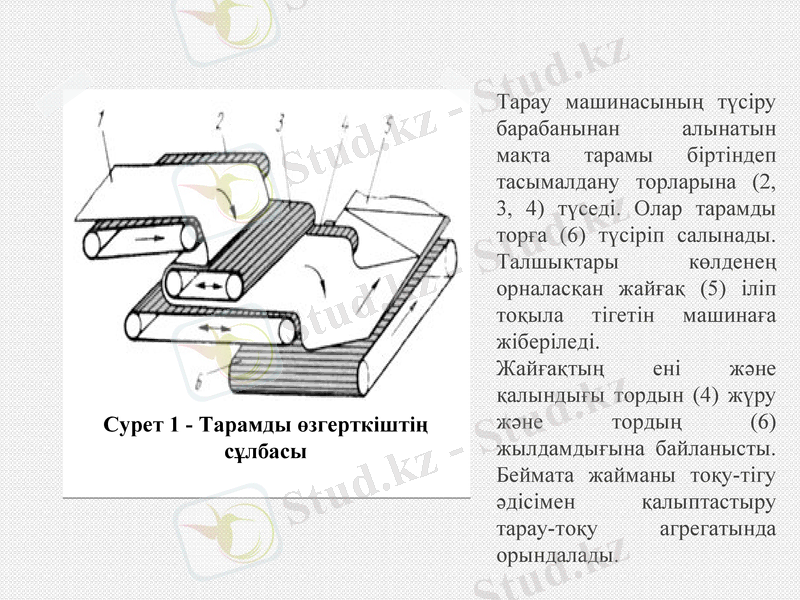

Сурет 1 - Тарамды өзгерткіштің және тордың (6)
сұлбасы жылдамдығына байланысты.
Беймата жайманы тоқу-тігу
әдісімен қалыптастыру
тарау-тоқу агрегатында
орындалады.
Мұнда қалпақты немесе 2 - суретте
білікті тарау машиналары талшықты
тарамды өзгерткішпен
жайғақты
қамтылған және тоқу-тігу
машинасымен қалыптастыруға
тіркестірілген. арналған қалпақты
Жайғақты қалыптастыру тарау машинасына
тарау машинасына қойылған қойылған
аэродинамикалық аэродинамикалық
қосалқының көмегімен қосалқының
немесе желімделген беймата сұлбасы
өндірісінде қолданылатын
гидродинамикалық әдіспен
көрсетілген.
орындау мүмкін.
Қалпақты тарау
машинасының түсіру
барабанынан түсіргіш
білікшеден (2) алынатын
Вставка рисунка талшықтар құбыр бойымен
(3) ауа ағынымен әкетіледі.
Одан талшықтар торлы
барабанға (4) келіп түседі.
Барабанның бетінде
желдеткіштің (6) көмегімен
вакуум пайда болады.
Талшықтардың шашыраңқы
ағыны жайғақ жасайды х=-2,
яғни білікшемен (5)
нығыздалған, талшықтары
әртүрлі бағытта орналасқан,
Сурет 2. Талшықты жайғақты қалдығы және ені біркелкі
қалыптастыруға арналған қалпақты талшық қабаты пайда болады.
тарау машинасына қойылған Тосқауыл (7) үстінде
аэродинамикалық қосалқының сұлбасы
орналасқан барабанның (4)
бетінде вакуум болмайды және
жайғақ шығарушы торға (8)
жеңіл түседі.

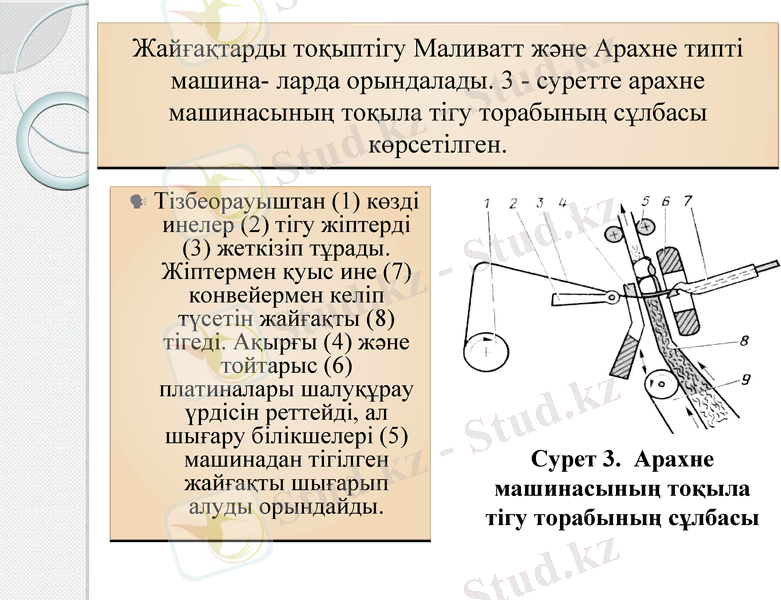

Жайғақтарды тоқыптігу Маливатт және Арахне типті
машина- ларда орындалады. 3 - суретте арахне
машинасының тоқыла тігу торабының сұлбасы
көрсетілген.
Тізбеорауыштан (1) көзді
инелер (2) тігу жіптерді (3)
жеткізіп тұрады. Жіптермен
қуыс ине (7) конвейермен
келіп түсетін жайғақты (8)
тігеді. Ақырғы (4) және
тойтарыс (6) платиналары
шалуқұрау үрдісін реттейді,
ал шығару білікшелері (5)
машинадан тігілген Сурет 3. Арахне
жайғақты шығарып алуды машинасының тоқыла
орындайды. тігу торабының сұлбасы

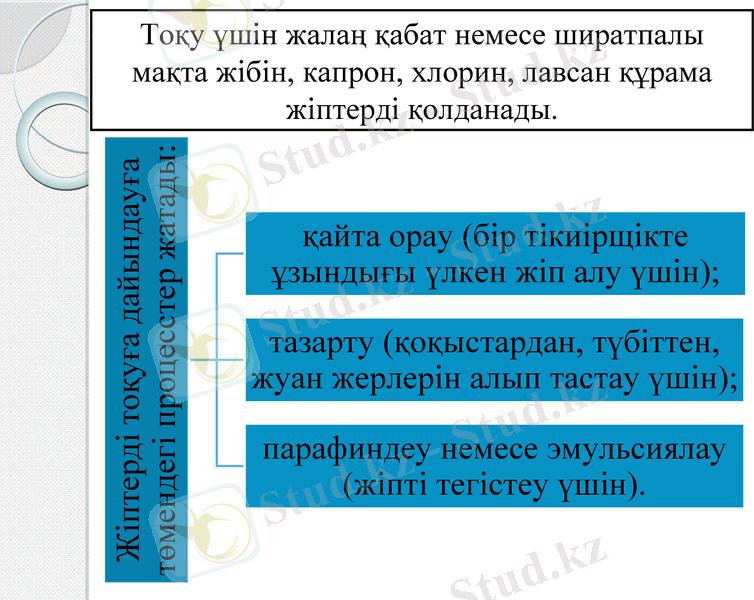

Тоқу үшін жалаң қабат немесе ширатпалы мақта
жібін, капрон, хлорин, лавсан құрама жіптерді
қолданады.
төмендегі процесстер жатады:
Жіптерді тоқуға дайындауға
қайта орау (бір тікиірщікте ұзындығы үлкен
жіп алу үшін);
тазарту (қоқыстардан, түбіттен, жуан
жерлерін алып тастау үшін);
парафиндеу немесе эмульсиялау (жіпті
тегістеу үшін).
Мұндай жағдайда тоқу-тігу машинасы көзді
инелері бар екі тарақтан және тігу жіптерімен екі
тізбеорауыштан тұрады.
Тізбеорауыштан жіберілетін өзара перпендикуляр
немесе бұрышпен орналасқан жіптер жүйелері
Малимо (Германия) типті машиналарды
келтірілген әдіспен тоқыла тігіледі. Мұндай
тәсілмен алынған жаймалар жіппен тігілген деп
аталады. Олар өте берік, қалыпын сақтағыш, мата
тәріздес және соның орынына қолданылады.
Сирек тоқылған мата түріндегі қаңқаны іліп
тоқып тігу Малиполь (Германия) типті машинада
орындалады. Тігу жібі шалулар құрастырып
жайманың бетінде ілмекті түк пайда болады.

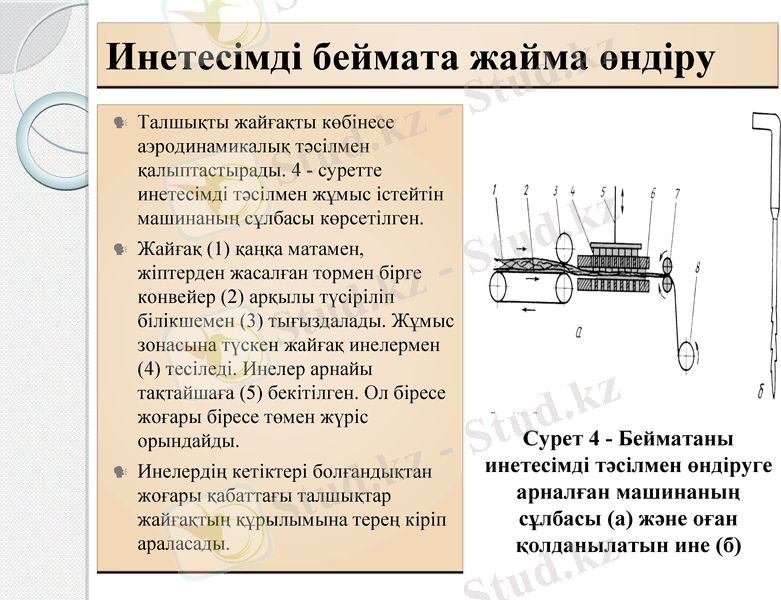

Инетесімді беймата жайма өндіру
Талшықты жайғақты көбінесе
аэродинамикалық тәсілмен
қалыптастырады. 4 - суретте
инетесімді тәсілмен жұмыс істейтін
машинаның сұлбасы көрсетілген.
Жайғақ (1) қаңқа матамен,
жіптерден жасалған тормен бірге
конвейер (2) арқылы түсіріліп
білікшемен (3) тығыздалады. Жұмыс
зонасына түскен жайғақ инелермен
(4) тесіледі. Инелер арнайы
тақтайшаға (5) бекітілген. Ол біресе
жоғары біресе төмен жүріс
орындайды. Сурет 4 - Бейматаны
Инелердің кетіктері болғандықтан инетесімді тәсілмен өндіруге
жоғары қабаттағы талшықтар арналған машинаның
жайғақтың құрылымына терең кіріп сұлбасы (а) және оған
араласады. қолданылатын ине (б)
Жайғақ төменгі плита (6) жайғақты ұстап тұрады
және нығыздауға көмек болады. Инетесімді беймата
машинадан тартқыш жүкпен (7) шығарылып, орау
қондырғысының білікшесіне (8) оралынады.
Жайғақты инемен тесу кейде екі жағынан екі басты
инетесу машиналарында орындалады. Инетесімді
беймата жаймалары көрпе, еденге төсегіш,
техникалық материал ретінде қолданылады. Өте
берік және форма тұрақтылық жайма жасау үшін
инетесімді жайманы байланыстырушы сұйықпен
сіңдіріп ыстықпен өңдейді. Олар фильтрлер ретінде
қолданылады. Инетесімді бейматаның қасиеттері
талшық түрінде, құрылымына байланысты
болғанымен көбіне процесстің негізгі
параметрлеріне, әсіресе тесудің тереңдігіне және
жиілігіне байланысты болады.

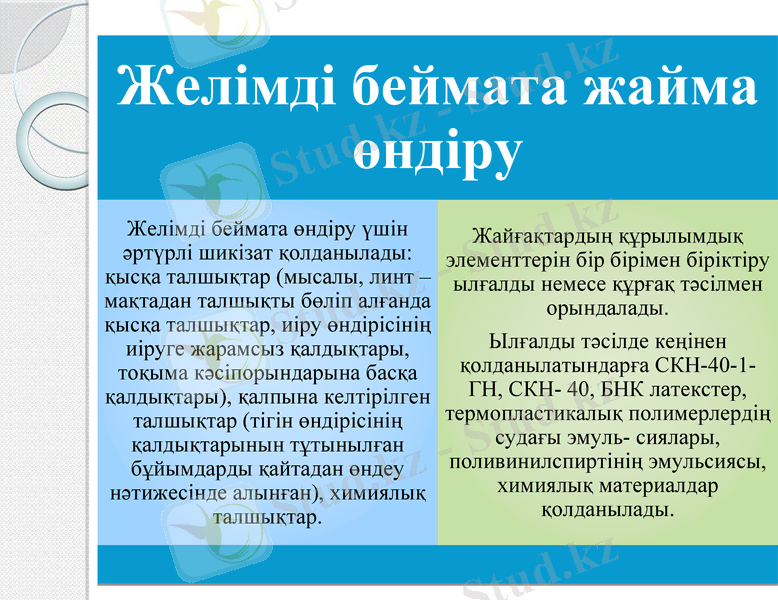

Желімді беймата
жайма өндіру
Желімді беймата өндіру үшін
әртүрлі шикізат қолданылады: Жайғақтардың құрылымдық
қысқа талшықтар (мысалы, линт элементтерін бір бірімен біріктіру
– мақтадан талшықты бөліп ылғалды немесе құрғақ тәсілмен
алғанда қысқа талшықтар, иіру орындалады.
өндірісінің иіруге жарамсыз Ылғалды тәсілде кеңінен
қалдықтары, тоқыма қолданылатындарға СКН-40-1-
кәсіпорындарына басқа ГН, СКН- 40, БНК латекстер,
қалдықтары), қалпына келтірілген термопластикалық полимерлердің
талшықтар (тігін өндірісінің судағы эмуль- сиялары,
қалдықтарынын тұтынылған поливинилспиртінің эмульсиясы,
бұйымдарды қайтадан өндеу химиялық материалдар
нәтижесінде алынған), химиялық қолданылады.
талшықтар.
Торда белгіленген қалыңдықпен
жайма түрінде материалдың
қабаты қалыптастырылады.
Сорғытылғаннан және
кептірілгеннен кейін ыстықпен
өңдеуге кейде каландрлеумен
бірге өңделетін жайма алынады.
Фибридтар негізгі талшықты
материалға қарағанда тез
балқитын болғандықтан жібіп
жайғақтың құрылымдық
элементтерінің желімдерін
жасайды. 5 а-суретте

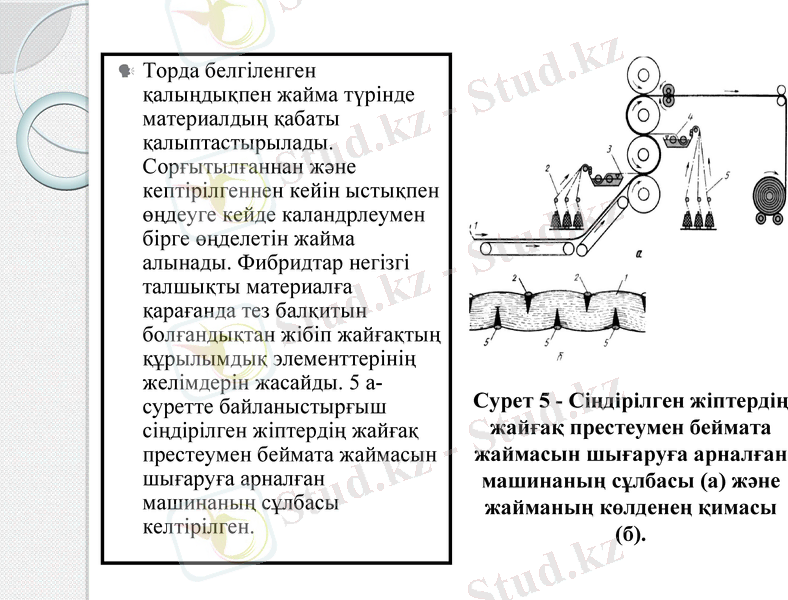

байланыстырғыш сіңдірілген Сурет 5 - Сіңдірілген жіптердің
жіптердің жайғақ престеумен жайғақ престеумен беймата
беймата жаймасын шығаруға жаймасын шығаруға арналған
арналған машинаның сұлбасы машинаның сұлбасы (а) және
келтірілген. жайманың көлденең қимасы
(б).
Жіптерді 2,5 сұйық Құрғақ тәсілде жайғаққа
байланыстырғышпен салынатын тез балқитын
науаларда 3,4 сіңдіреді, олар түрде талшықтар,
талшықты жайғақпен (1) қабыршықтар, ұнтақтар,
қосылады. жіптер жүйесі
5 б - суретте жайғақ (1) қолданылады. Құрылым
берік байланыстармен екі элементтерін бекіту бәрінен
жақтан 2 және 5 бекітілген. жиі ыстық престеу тәсілімен
Жіптер байланыстырғышпен орындалады, яғни
сіңдірілгендіктен, талшықты жайғақты немесе
байланыстырғыш келесі жіптер, жүйесін каландрлеу
өңдеу процессінде біліктері арқылы өткізу
жайғақтың тереңіне өтіп қолданылады. Біліктер 1-1,8
олардағы талшықтарды МПа қысымда 120-1500С
желімдейді. температураға дейін
қыздырылады.
Ыстық престеуде тез балқитын байланыстырғыштар
жібиді, жайғақтың талшықтарымен немесе жіптер
жүйесімен жабысады және бір тұтас жайма жасап
берік байланыстар түзеді.
Желімделген беймата жаймаларының қасиеттері
талшықтар түріне және олардың жайғақта
орналасуына байланысты, сонымен қатар
байланыстырғыштың түріне, оның жайғақта
таратылуна, пайыздық құрамына және желімдеу
тәсіліне байланысты.
Талшықтардың жайғақта хаосты түрінде орналасуы
беймата жайманың бойлық және колденең
бағыттарда бірдей қасиеттерін қамтамасыз етеді.
Желімді беймата жаймалар төсеу, декоративті,
байлау, фильтірлік, изоляциялық материалдар
ретінде қолданылады.
Назарларыңызға
рақмет!!!
