Қазақстан Республикасының білім және ғылым министрлігі әл-Фараби атындағы ҚазҰУ

РАСТРЛЫҚ БАҒДАРЛАМАЛАР:
QGIS
Орындаған: Қырықбай А.А.
Қабылдаған: Мусина А.К.
• QGIS бағдарламасы; 3
• Растрлық ГАЖ конвенциялары; 2
• Растрлық деректер моделі; 1
Жоспар:

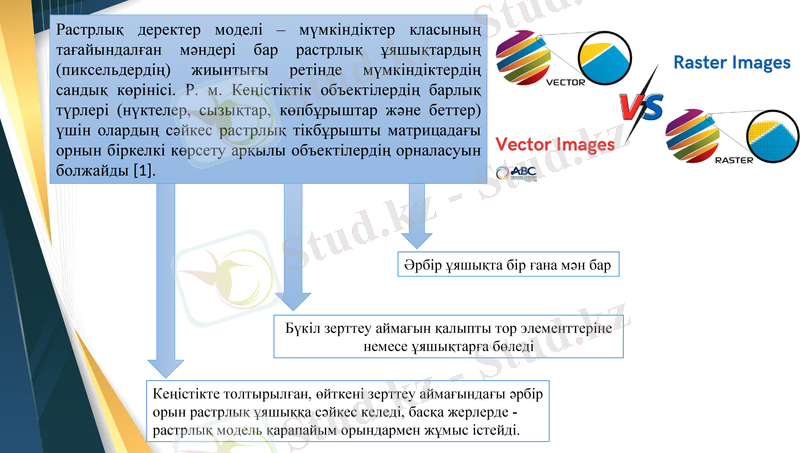

Растрлық деректер моделі – мүмкіндіктер класының
тағайындалған мәндері бар растрлық ұяшықтардың
(пиксельдердің) жиынтығы ретінде мүмкіндіктердің
сандық көрінісі. Р. м. Кеңістіктік объектілердің барлық
түрлері (нүктелер, сызықтар, көпбұрыштар және беттер)
үшін олардың сәйкес растрлық тікбұрышты матрицадағы
орнын біркелкі көрсету арқылы объектілердің орналасуын
болжайды [1].

Әрбір ұяшықта бір ғана мән бар

Бүкіл зерттеу аймағын қалыпты тор элементтеріне
немесе ұяшықтарға бөледі

Кеңістікте толтырылған, өйткені зерттеу аймағындағы әрбір
орын растрлық ұяшыққа сәйкес келеді, басқа жерлерде -
растрлық модель қарапайым орындармен жұмыс істейді.
Растрлық ГАЖ конвенциялары:

Рұқсат. Кез келген деректер хабарлауға болатын географиялық кеңістіктің ең кіші
бірлігінің ең аз сызықтық өлшемі. Растрлық деректер үлгісінде көптеген жүйелер үшін
ең кіші бірлік шаршы немесе тіктөртбұрыш болып табылады. Мұндай бірліктер тор,
ұяшық немесе пиксель ретінде белгілі. Көптеген жасушалар тор, растр, матрица
құрайды.

Орын. Кез келген сипаттамалар немесе қасиеттер (пиксель, ұяшық) берілуі
мүмкін географиялық кеңістіктің ең кіші бірлігі. Картографиялық жоспардың
мұндай бөлшегі реттелген координаттар жұбы – жол және баған нөмірлері
арқылы бірегей түрде анықталады.

Аймақтық контур (аймақ). Бірдей қасиеті бар іргелес орындар жинағы. Класс
(немесе аумақ) термині көбінесе бірдей қасиеттерге ие барлық ерекше
аймақтарға сілтеме жасау үшін қолданылады. Зонаның негізгі компоненттері
оның мәні мен орналасуы болып табылады.

Мағынасы. Әрбір пиксел немесе ұяшық үшін қабатта сақталатын ақпарат
бірлігі. Бір аймақтағы ұяшықтар бірдей мәнге ие [2].

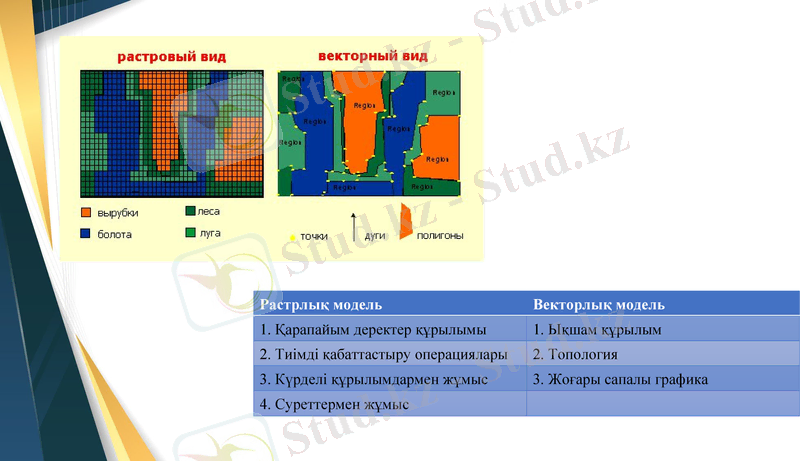

Растрлық модель Векторлық модель
1. Қарапайым деректер құрылымы 1. Ықшам құрылым
2. Тиімді қабаттастыру операциялары 2. Топология
3. Күрделі құрылымдармен жұмыс 3. Жоғары сапалы графика
4. Суреттермен жұмыс

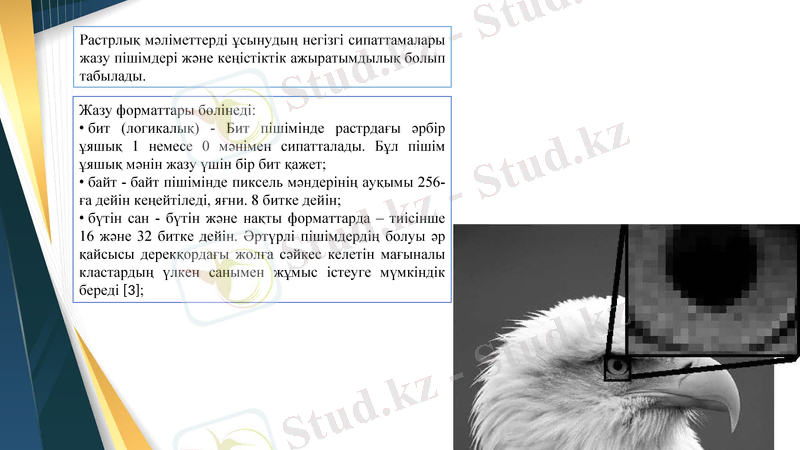

Растрлық мәліметтерді ұсынудың негізгі сипаттамалары
жазу пішімдері және кеңістіктік ажыратымдылық болып
табылады.

Жазу форматтары бөлінеді:
• бит (логикалық) - Бит пішімінде растрдағы әрбір
ұяшық 1 немесе 0 мәнімен сипатталады. Бұл пішім
ұяшық мәнін жазу үшін бір бит қажет;
• байт - байт пішімінде пиксель мәндерінің ауқымы 256-
ға дейін кеңейтіледі, яғни. 8 битке дейін;
• бүтін сан - бүтін және нақты форматтарда – тиісінше
16 және 32 битке дейін. Әртүрлі пішімдердің болуы әр
қайсысы дерекқордағы жолға сәйкес келетін мағыналы
кластардың үлкен санымен жұмыс істеуге мүмкіндік
береді [3];

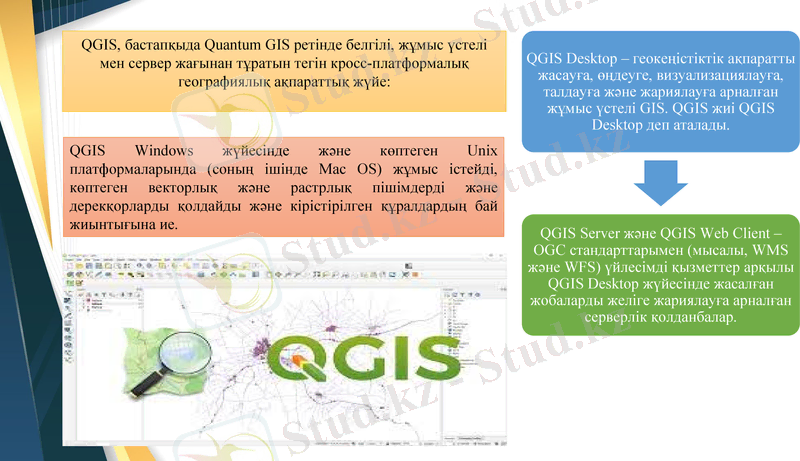

QGIS, бастапқыда Quantum GIS ретінде белгілі, жұмыс үстелі QGIS Desktop – геокеңістіктік
мен сервер жағынан тұратын тегін кросс-платформалық ақпаратты жасауға, өңдеуге,
географиялық ақпараттық жүйе: визуализациялауға, талдауға және
жариялауға арналған жұмыс үстелі
GIS. QGIS жиі QGIS Desktop деп
аталады.
QGIS Windows жүйесінде және көптеген Unix
платформаларында (соның ішінде Mac OS) жұмыс істейді,
көптеген векторлық және растрлық пішімдерді және
дерекқорларды қолдайды және кірістірілген құралдардың бай
жиынтығына ие.
QGIS Server және QGIS Web Client –
OGC стандарттарымен (мысалы, WMS
және WFS) үйлесімді қызметтер
арқылы QGIS Desktop жүйесінде
жасалған жобаларды желіге жариялауға
арналған серверлік қолданбалар.

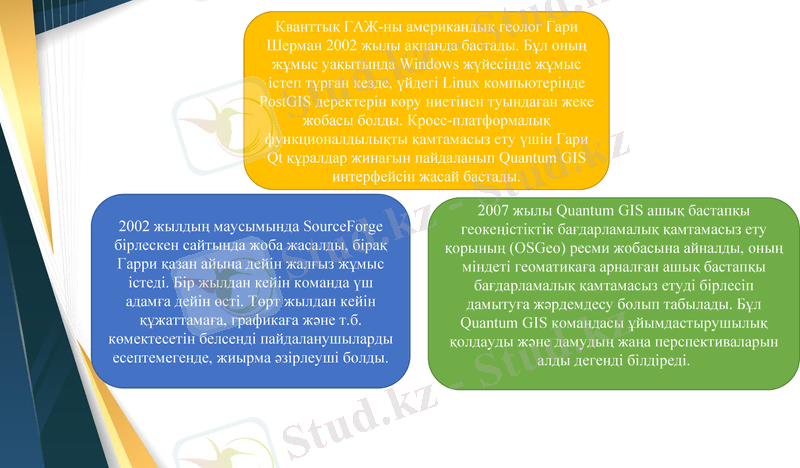

Кванттық ГАЖ-ны американдық геолог Гари
Шерман 2002 жылы ақпанда бастады. Бұл оның
жұмыс уақытында Windows жүйесінде жұмыс
істеп тұрған кезде, үйдегі Linux компьютерінде
PostGIS деректерін көру ниетінен туындаған жеке
жобасы болды. Кросс-платформалық
функционалдылықты қамтамасыз ету үшін Гари
Qt құралдар жинағын пайдаланып Quantum GIS
интерфейсін жасай бастады.

2007 жылы Quantum GIS ашық бастапқы
2002 жылдың маусымында SourceForge геокеңістіктік бағдарламалық қамтамасыз ету
бірлескен сайтында жоба жасалды, бірақ қорының (OSGeo) ресми жобасына айналды, оның
Гарри қазан айына дейін жалғыз жұмыс міндеті геоматикаға арналған ашық бастапқы
істеді. Бір жылдан кейін команда үш бағдарламалық қамтамасыз етуді бірлесіп
адамға дейін өсті. Төрт жылдан кейін дамытуға жәрдемдесу болып табылады. Бұл
құжаттамаға, графикаға және т.б. Quantum GIS командасы ұйымдастырушылық
көмектесетін белсенді пайдаланушыларды қолдауды және дамудың жаңа перспективаларын
есептемегенде, жиырма әзірлеуші болды. алды дегенді білдіреді.

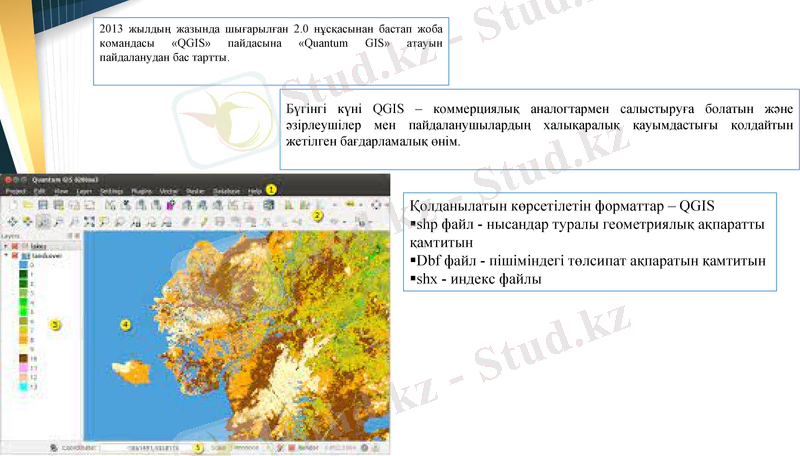

2013 жылдың жазында шығарылған 2.0 нұсқасынан бастап жоба
командасы «QGIS» пайдасына «Quantum GIS» атауын
пайдаланудан бас тартты.

Бүгінгі күні QGIS – коммерциялық аналогтармен салыстыруға болатын және
әзірлеушілер мен пайдаланушылардың халықаралық қауымдастығы қолдайтын
жетілген бағдарламалық өнім.

Қолданылатын көрсетілетін форматтар – QGIS
shp файл - нысандар туралы геометриялық ақпаратты
қамтитын
Dbf файл - пішіміндегі төлсипат ақпаратын қамтитын
shx - индекс файлы
Деректерді көру
Ішкі немесе жалпы пішімге түрлендірусіз әртүрлі пішімдер мен проекциялардағы
векторлық және растрлық деректерді көруге және қабаттастыруға болады. Келесі
негізгі пішімдерге қолдау көрсетіледі:
• PostGIS пайдаланатын PostgreSQL кеңістіктік кестелері, орнатылған OGR
кітапханасы қолдайтын векторлық пішімдері, соның ішінде GeoJSON, ESRI
кескін файлдары, MapInfo, SDTS (кеңістіктік деректерді тасымалдау стандарты)
және GML (Географиялық белгілеу тілі) және т.б.
• GeoTIFF, Erdas IMG, ArcInfo ASCII Grid, JPEG, PNG және т.б. сияқты
геокеңістіктік деректердің абстракциялық кітапханасы (GDAL) қолдайтын
растрлық және графикалық пішімдері.
• Әлемдік файл пішімдері және қолдау көрсетілетін нүктелік кескін түрлері
• SpatiaLite дерекқорлары (3.3 бөлімін қараңыз)
• GRASS растрлық және векторлық пішімдері (аудан / деректер жинағы) [4].

Карта Пиренейских гор созданная в QGIS

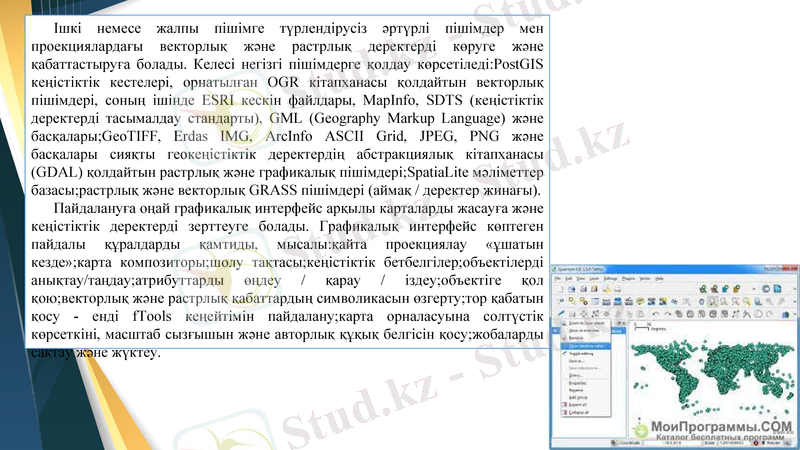

Ішкі немесе жалпы пішімге түрлендірусіз әртүрлі пішімдер мен
проекциялардағы векторлық және растрлық деректерді көруге және
қабаттастыруға болады. Келесі негізгі пішімдерге қолдау көрсетіледі:PostGIS
кеңістіктік кестелері, орнатылған OGR кітапханасы қолдайтын векторлық
пішімдері, соның ішінде ESRI кескін файлдары, MapInfo, SDTS (кеңістіктік
деректерді тасымалдау стандарты), GML (Geography Markup Language) және
басқалары;GeoTIFF, Erdas IMG, ArcInfo ASCII Grid, JPEG, PNG және
басқалары сияқты геокеңістіктік деректердің абстракциялық кітапханасы
(GDAL) қолдайтын растрлық және графикалық пішімдері;SpatiaLite
мәліметтер базасы;растрлық және векторлық GRASS пішімдері (аймақ /
деректер жинағы).
Пайдалануға оңай графикалық интерфейс арқылы карталарды жасауға және
кеңістіктік деректерді зерттеуге болады. Графикалық интерфейс көптеген
пайдалы құралдарды қамтиды, мысалы:қайта проекциялау «ұшатын
кезде»;карта композиторы;шолу тақтасы;кеңістіктік бетбелгілер;объектілерді
анықтау/таңдау;атрибуттарды өңдеу / қарау / іздеу;объектіге қол қою;векторлық
және растрлық қабаттардың символикасын өзгерту;тор қабатын қосу - енді
fTools кеңейтімін пайдалану;карта орналасуына солтүстік көрсеткіні, масштаб
сызғышын және авторлық құқық белгісін қосу;жобаларды сақтау және жүктеу.
Пайдаланылған әдебиеттер:
1. https://kk.wikipedia.org/wiki/%D0%A0%D0%B0%D1%8
1%D1%82%D1%80%D0%BB%D1%8B%D2%9B_%D0
%BA%D0%B5%D1%81%D0%BA%D1%96%D0%BD
2. https://www.referat911.ru/Informatika/rastrly-zhne-vektorl
y-grafikter/608398-3555501-place1.html
3. https://kzref.org/rastrli-jene-vektorli-keskinder.html
4. https://www.qgis.org/en/site/
