Электр тізбегі үшін жұқа пленкалы резисторлардың оңтайлы беттік кедергісін, геометриялық өлшемдерін және материалын таңдау

Қазақстан Республикасы Білім және ғылым министрлігі

Академик Е. А. Бөкетов аатындағы Қарағанды университеті

Физика - техникалық факультеті

Радиофизика және электроника кафедрасы

Жұқақабатты резистрдің құрылымын зерттеу

Орындаған:РТК-311 тобының студенті Кулажан Еркебұлан Бергенқұл Бекзат

Ғылыми жетекші:Мусабекова А. Қ.

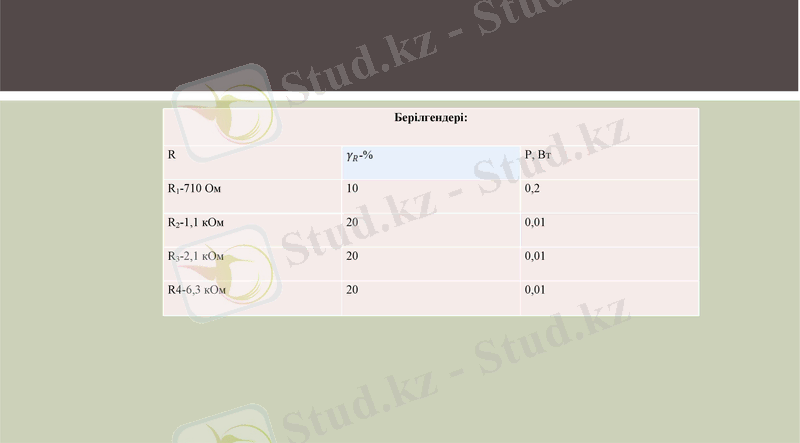

Берілгендері:

R

P, Вт

R1-710 Ом

10

0, 2

R2-1, 1 кОм

20

0, 01

R3-2, 1 кОм

20

0, 01

R4-6, 3 кОм

20

0, 01

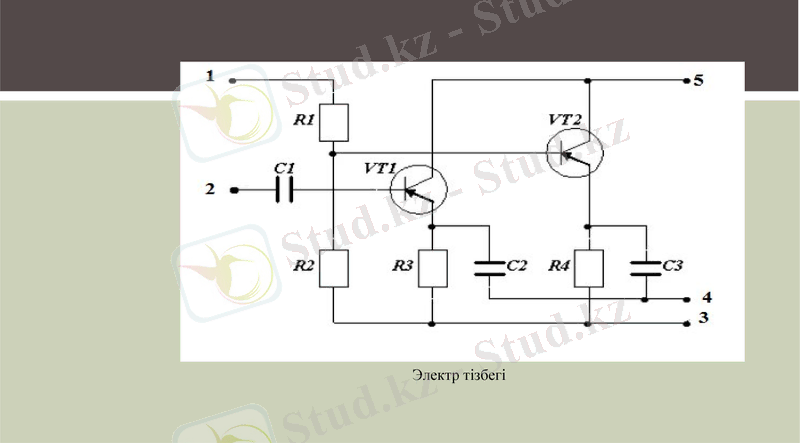

Электр тізбегі

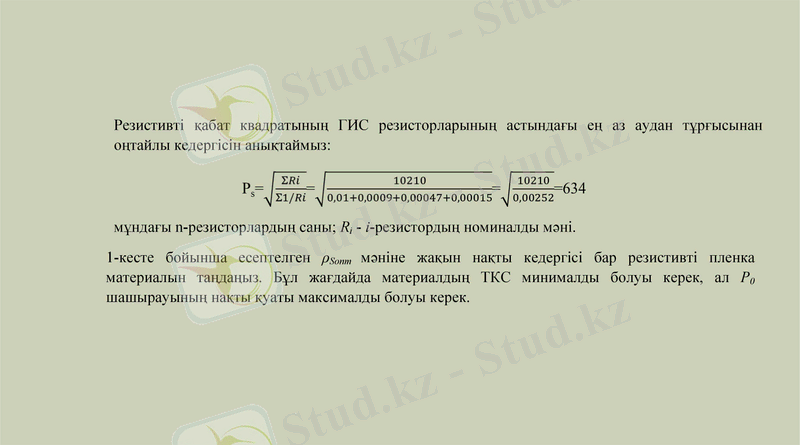

Резистивті қабат квадратының ГИС резисторларының астындағы ең аз аудан тұрғысынан оңтайлы кедергісін анықтаймыз:

мұндағы n-резисторлардың саны; Ri - i-резистордың номиналды мәні.

1-кесте бойынша есептелген ρSопт мәніне жақын нақты кедергісі бар резистивті пленка материалын таңдаңыз. Бұл жағдайда материалдың ТКС минималды болуы керек, ал P0 шашырауының нақты қуаты максималды болуы керек.

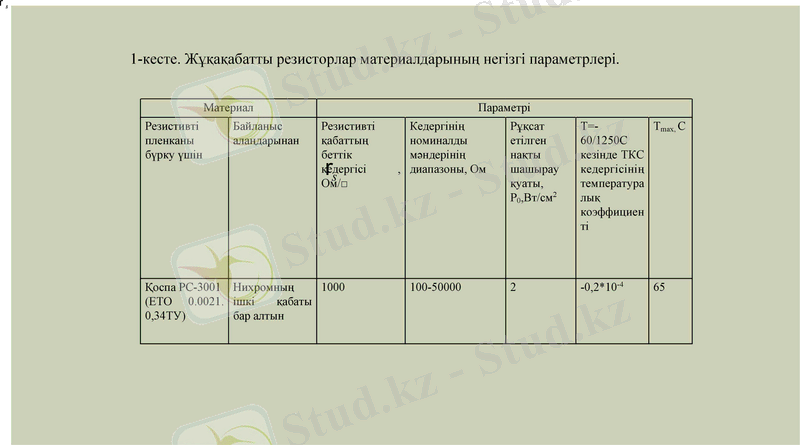

1-кесте. Жұқақабатты резисторлар материалдарының негізгі параметрлері.

Материал

Параметрі

Резистивті пленканы бүрку үшін

Байланыс алаңдарынан

Резистивті қабаттың беттік кедергісі, Ом/□

Кедергінің номиналды мәндерінің диапазоны, Ом

Рұқсат етілген нақты шашырау қуаты, Р0, Вт/см2

Т=-60/1250С кезінде ТКС кедергісінің температуралық коэффициенті

Tmax, С

Қоспа PC-3001

(ETO 0. 0021. 0, 34ТУ)

Нихромның ішкі қабаты бар алтын

1000

100-5

2

-0, 2*10-4

65

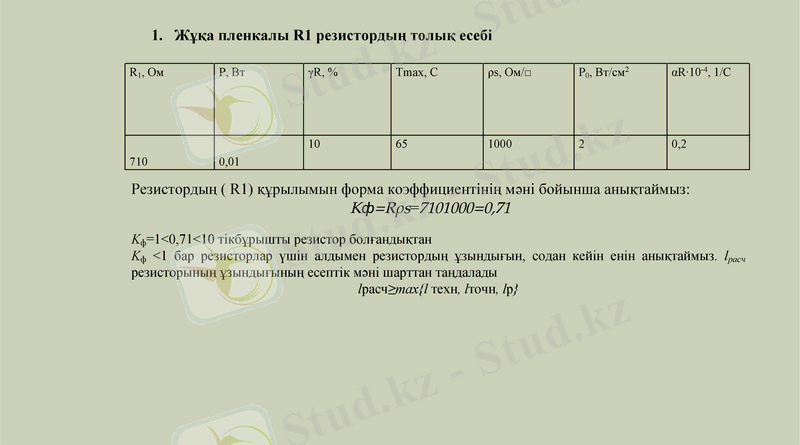

Жұқа пленкалы R1 резистордың толық есебі

R1, Ом

Р, Вт

γR, %

Тmax, С

ρs, Ом/□

Р0, Вт/см2

αR∙10-4, 1/C

710

0, 01

10

65

1000

2

0, 2

Kф=1<0, 71<10 тікбұрышты резистор болғандықтан

Kф <1 бар резисторлар үшін алдымен резистордың ұзындығын, содан кейін енін анықтаймыз. lрасч резисторының ұзындығының есептік мәні шарттан таңдалады

lрасч≥max{l техн, lточн, lp}

Резистордың ( R1) құрылымын форма коэффициентінің мәні бойынша анықтаймыз:

Kф=Rρs=7101000=0, 71

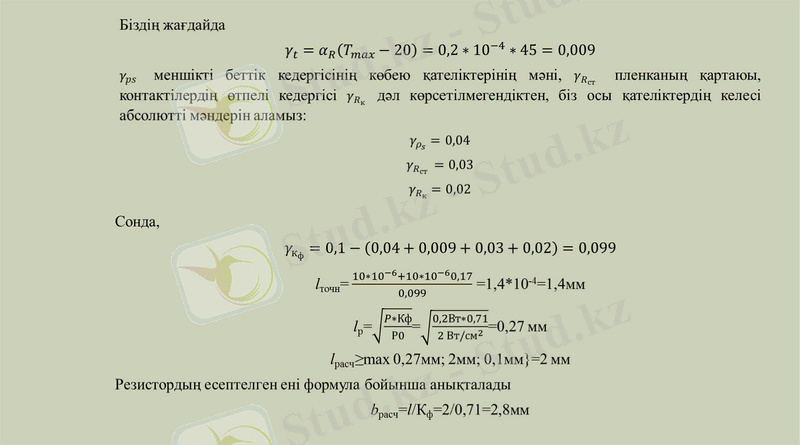

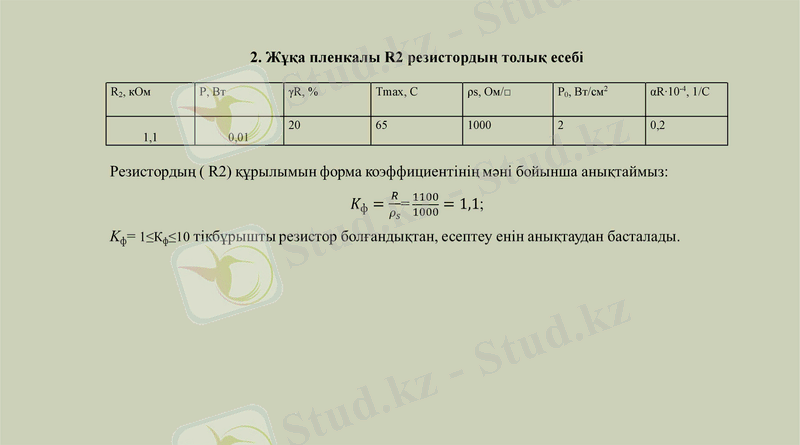

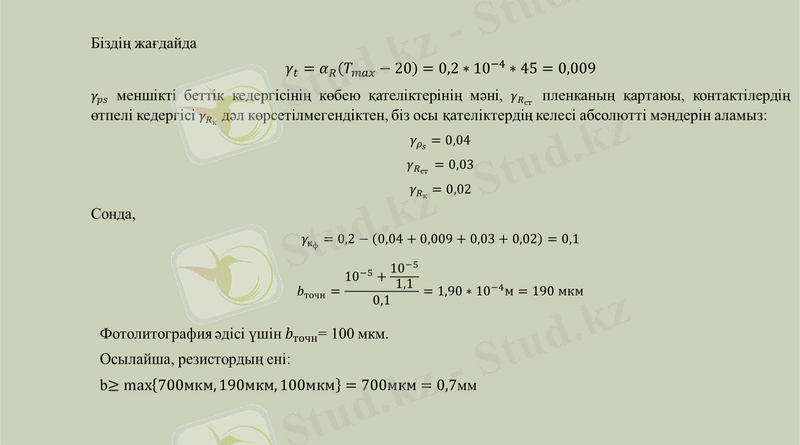

2. Жұқа пленкалы R2 резистордың толық есебі

R2, кОм

Р, Вт

γR, %

Тmax, С

ρs, Ом/□

Р0, Вт/см2

αR∙10-4, 1/C

1, 1

0, 01

20

65

1000

2

0, 2

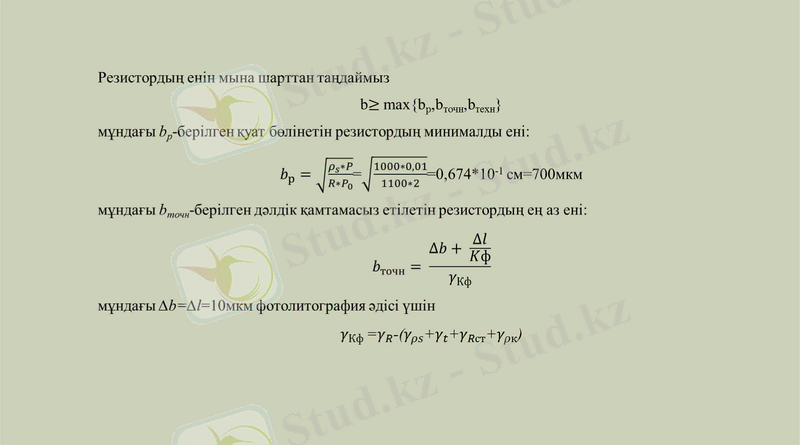

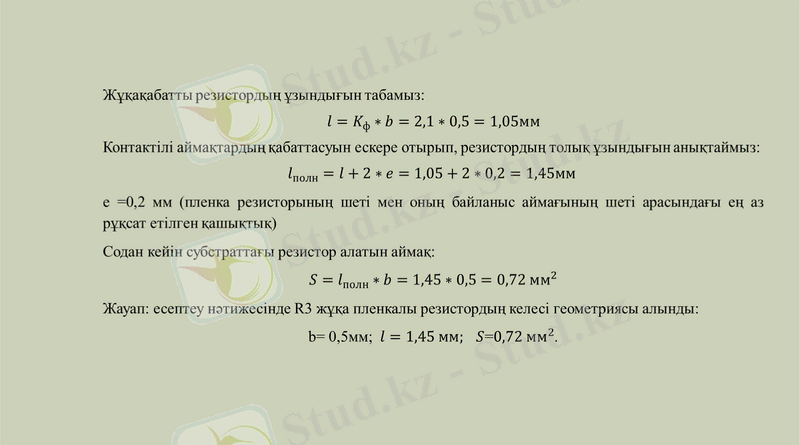

3. Жұқа пленкалы R3 резистордың толық есебі

R3, кОм

Р, Вт

γR, %

Тmax, С

ρs, Ом/□

Р0, Вт/см2

αR∙10-4, 1/C

2, 1

0, 01

20

65

1000

2

0, 2

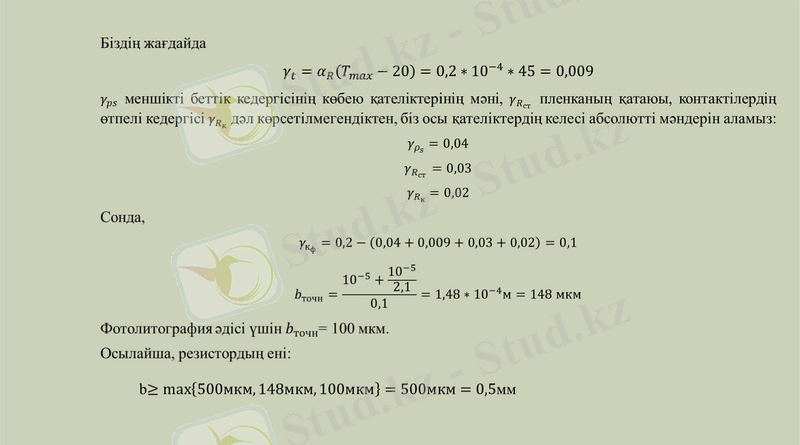

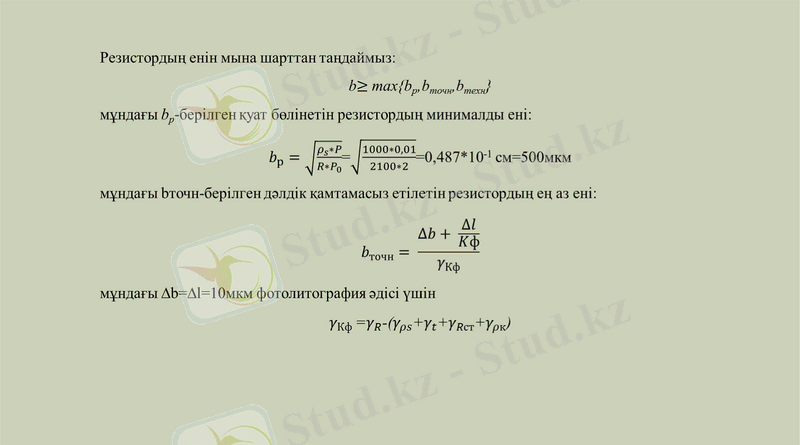

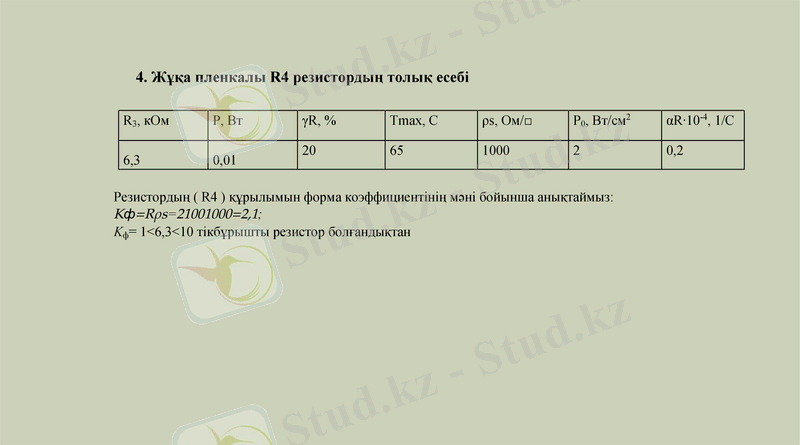

4. Жұқа пленкалы R4 резистордың толық есебі

R3, кОм

Р, Вт

γR, %

Тmax, С

ρs, Ом/□

Р0, Вт/см2

αR∙10-4, 1/C

6, 3

0, 01

20

65

1000

2

0, 2

Резистордың ( R4 ) құрылымын форма коэффициентінің мәні бойынша анықтаймыз:

Kф=Rρs=21001000=2, 1;

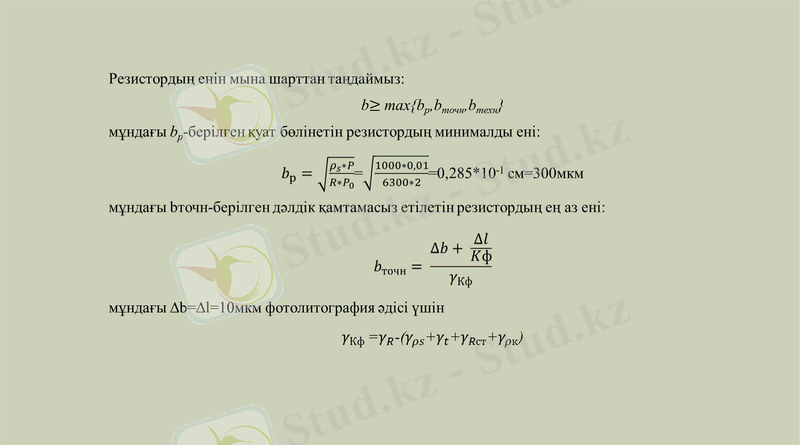

Kф= 1<6, 3<10 тікбұрышты резистор болғандықтан

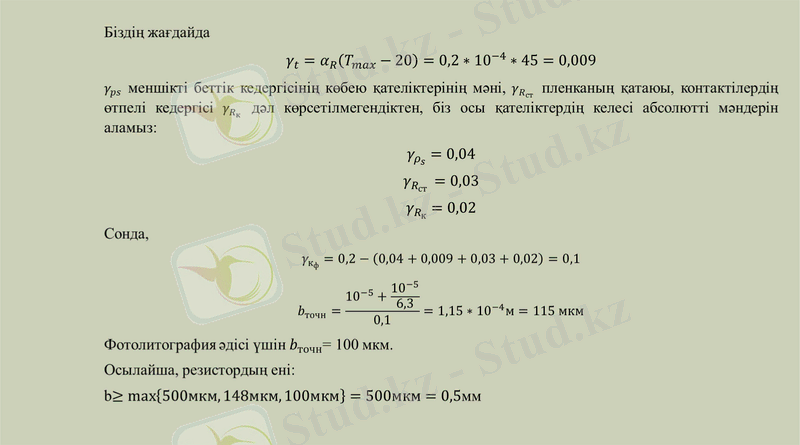

2-кесте. Резисторлардың геометриялық өлшемдері.

R1=710 Ом

Кф = 0, 71

R2=1, 1 кОм

Кф = 1, 1

R3=2, 1 кОм

Кф = 2, 1

R4=6, 3 кОм

Кф = 6, 3
