Жебелі кран
Орындаған:Тілеужан Бибарыс СК-302
Жүк көтергіш құрылғылар арнайы жебеге
бекітілген көтеру механизмдері жебе типіндегі
крандар деп аталады. Олар әртүрлі
мақсаттағы объектілерде логистикалық
мәселелерді шешу үшін кеңінен
қолданылады. Бум краны ғимараттарды,
құрылыстарды, қала сыртындағы үйлерді,
өнеркәсіптік объектілерді салу кезінде
қолданылады. Жақсы ұтқырлықпен, жүк
көтергіштігімен, сенімділігімен жебе шүмегі ең
қиын жерлерде қолданылады. Автомобиль
жолында орнатылған олар бір объектіден
екіншісіне тез ауыса алады, бұл тиеу-түсіру
жұмыстарының уақытын едәуір қысқартады.

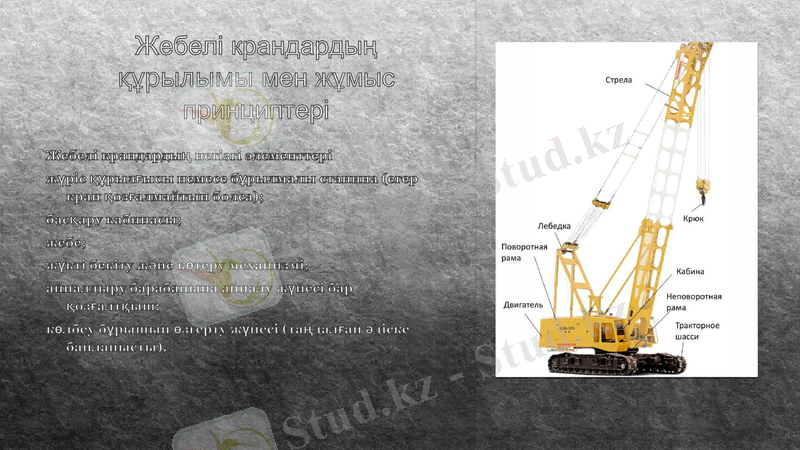

Жебелі крандардың құрылымы
мен жұмыс принциптері

Жебелі крандардың негізгі элементтері
жүріс құрылғысы немесе бұрылмалы станина
(егер кран қозғалмайтын болса);
басқару кабинасы;
жебе;
жүкті бекіту және көтеру механизмі;
айналдыру барабанына айналу жүйесі бар
қозғалтқыш;
көлбеу бұрышын өзгерту жүйесі (таңдалған
әдіске байланысты).

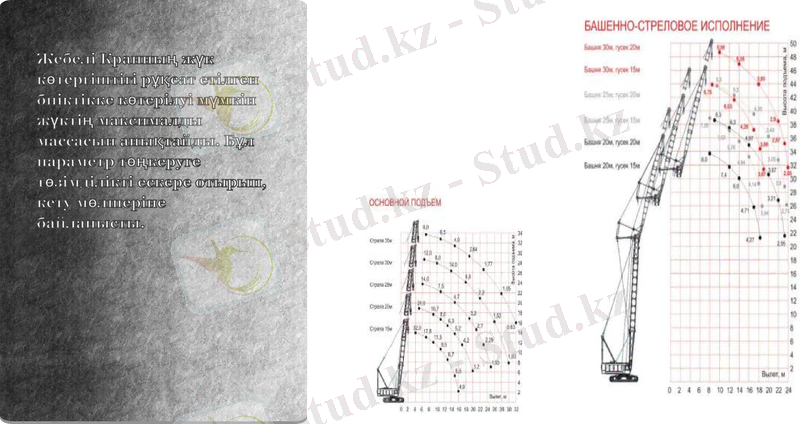

Жебелі Кранның жүк
көтергіштігі рұқсат етілген
биіктікке көтерілуі мүмкін
жүктің максималды
массасын анықтайды. Бұл
параметр төңкеруге
төзімділікті ескере
отырып, кету мөлшеріне
байланысты.

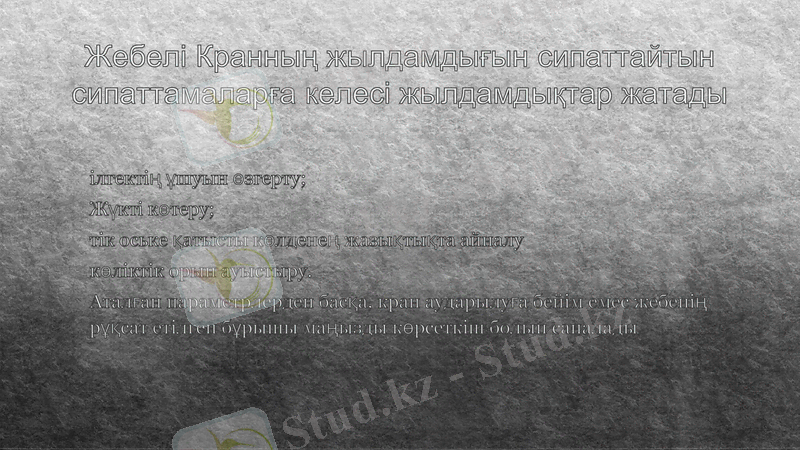

Жебелі Кранның жылдамдығын сипаттайтын
сипаттамаларға келесі жылдамдықтар жатады

ілгектің ұшуын өзгерту;
Жүкті көтеру;
тік оське қатысты көлденең жазықтықта айналу
көліктік орын ауыстыру.
Аталған параметрлерден басқа, кран аударылуға бейім емес
жебенің рұқсат етілген бұрышы маңызды көрсеткіш болып
саналады

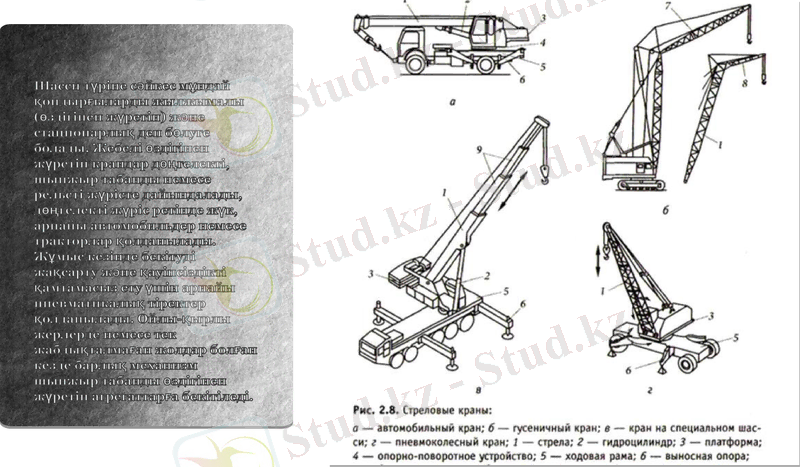

Шасси түріне сәйкес мұндай
қондырғыларды жылжымалы
(өздігінен жүретін) және
стационарлық деп бөлуге
болады. Жебелі өздігінен
жүретін крандар дөңгелекті,
шынжыр табанды немесе
рельсті жүрісте
дайындалады, дөңгелекті
жүріс ретінде жүк, арнайы
автомобильдер немесе
тракторлар қолданылады.
Жұмыс кезінде бекітуді
жақсарту және қауіпсіздікті
қамтамасыз ету үшін арнайы
пневматикалық тіректер
қолданылады. Ойлы-қырлы
жерлерде немесе тек
жабдықталмаған жолдар
болған кезде барлық
механизм шынжыр табанды
өздігінен жүретін
агрегаттарға бекітіледі.

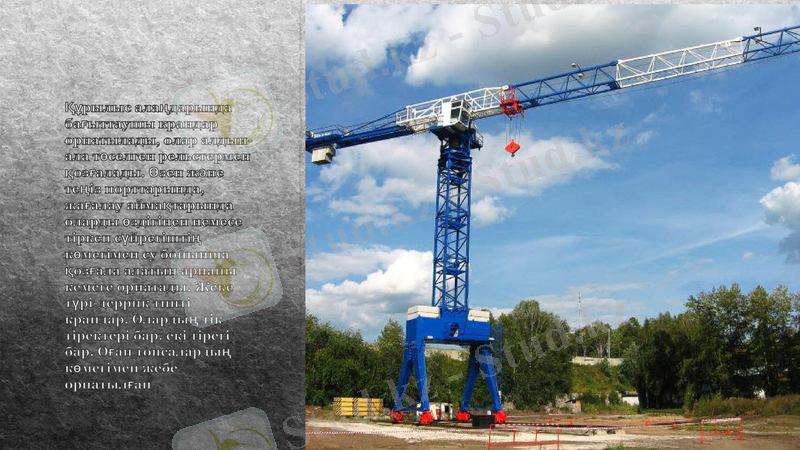

Құрылыс алаңдарында
бағыттаушы крандар
орнатылады, олар алдын-
ала төселген рельстермен
қозғалады. Өзен және
теңіз порттарында,
жағалау аймақтарында
оларды өздігінен немесе
тіркеп сүйрегіштің
көмегімен су бойынша
қозғала алатын арнайы
кемеге орнатады. Жеке
түрі-деррик типті
крандар. Олардың тік
тіректері бар, екі тірегі
бар. Оған топсалардың
көмегімен жебе
орнатылған

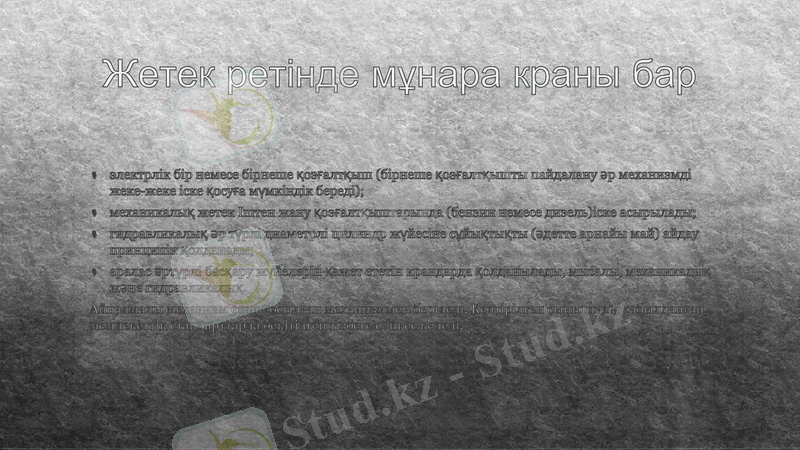

Жетек ретінде мұнара краны бар

электрлік бір немесе бірнеше қозғалтқыш (бірнеше қозғалтқышты пайдалану әр
механизмді жеке-жеке іске қосуға мүмкіндік береді);
механикалық жетек Іштен жану қозғалтқыштарында (бензин немесе дизель)іске
асырылады;
гидравликалық әр түрлі диаметрлі цилиндр жүйесіне сұйықтықты (әдетте арнайы
май) айдау принципін қолданады;
аралас әртүрлі басқару жүйелерін қажет ететін крандарда қолданылады, мысалы,
механикалық және гидравликалық.
Айналмалы механизм оған қосылған механизммен беріледі. Келтірілген сыныптама
қабылданған мемлекеттік стандарттарда бекітілген тізбеге сәйкес келеді.

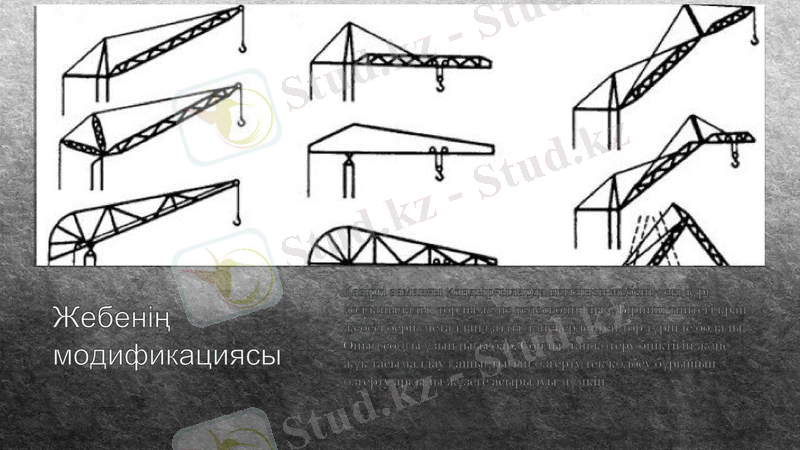

Қазіргі заманғы қондырғыларда негізінен жебенің екі түрі
Жебенің қолданылады: торлы және телескопиялық. Бірінші типтегі
кран жебесі берік металдан қатты дәнекерленген тор
модификацияс түрінде болады. Оның соңғы ұзындығы бар. Сондықтан
көтеру биіктігін және жүк тасымалдау қашықтығын өзгерту
ы тек көлбеу бұрышын өзгерту арқылы жүзеге асырылуы
мүмкін

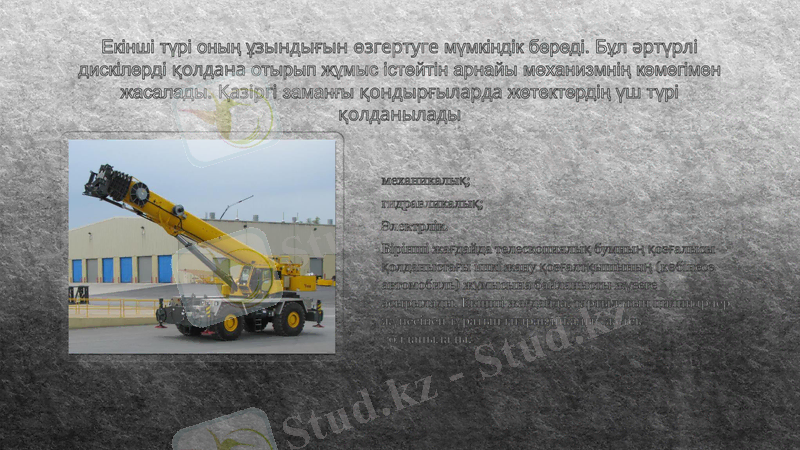

Екінші түрі оның ұзындығын өзгертуге мүмкіндік береді. Бұл әртүрлі
дискілерді қолдана отырып жұмыс істейтін арнайы механизмнің
көмегімен жасалады. Қазіргі заманғы қондырғыларда жетектердің
үш түрі қолданылады

механикалық;
гидравликалық;
Электрлік.
Бірінші жағдайда телескопиялық бумның
қозғалысы қолданыстағы ішкі жану
қозғалтқышының (көбінесе автомобиль)
жұмысына байланысты жүзеге асырылады.
Екінші жағдайда, тартылатын цилиндрлер
жүйесінен тұратын гидравликалық жетек
қолданылады.

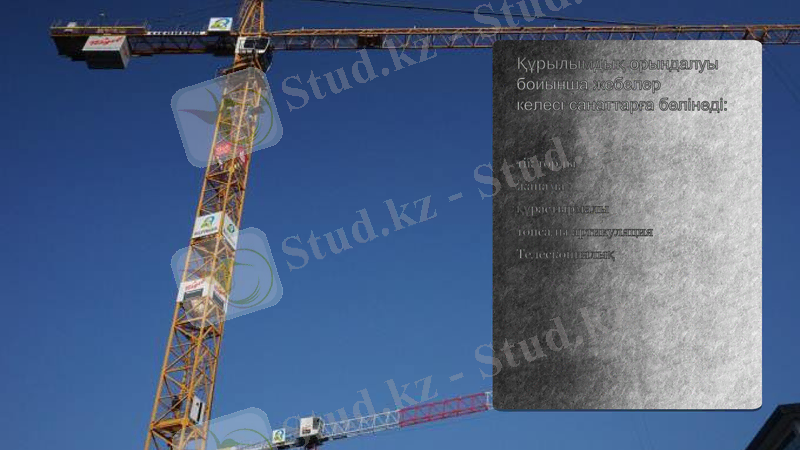

Құрылымдық орындалуы
бойынша жебелер
келесі санаттарға бөлінеді:

тік торлы
жанама
құрастырмалы
топсалы артикуляция
Телескопиялық
