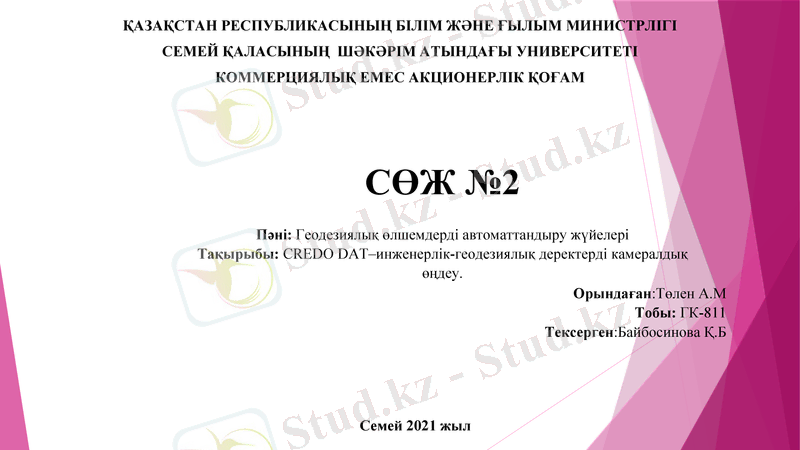

ҚАЗАҚСТАН РЕСПУБЛИКАСЫНЫҢ БІЛІМ ЖӘНЕ ҒЫЛЫМ МИНИСТРЛІГІ
СЕМЕЙ ҚАЛАСЫНЫҢ ШӘКӘРІМ АТЫНДАҒЫ УНИВЕРСИТЕТІ
КОММЕРЦИЯЛЫҚ ЕМЕС АКЦИОНЕРЛІК ҚОҒАМ

СӨЖ №2
Пәні: Геодезиялық өлшемдерді автоматтандыру жүйелері
Тақырыбы: CREDO DAT–инженерлік-геодезиялық деректерді камералдық
өңдеу.
Орындаған:Төлен А.М
Тобы: ГК-811

Қ.Б

Семей 2021 жыл

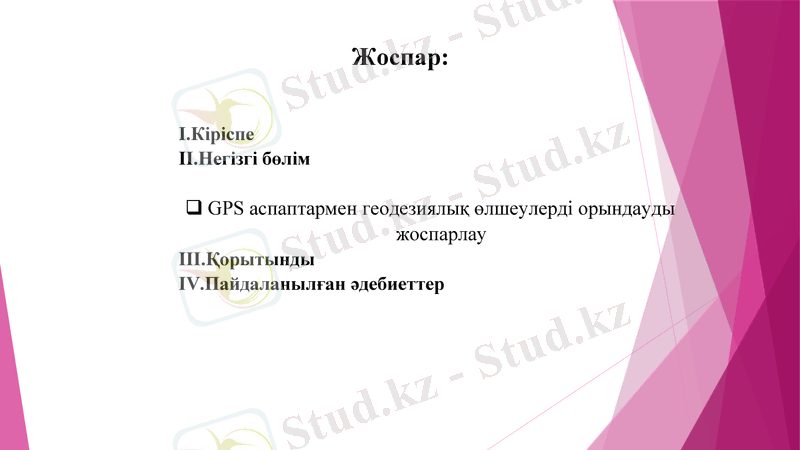

Жоспар:

I.Кіріспе
II.Негізгі бөлім

GPS аспаптармен геодезиялық өлшеулерді орындауды
жоспарлау
III.Қорытынды
IV.Пайдаланылған әдебиеттер

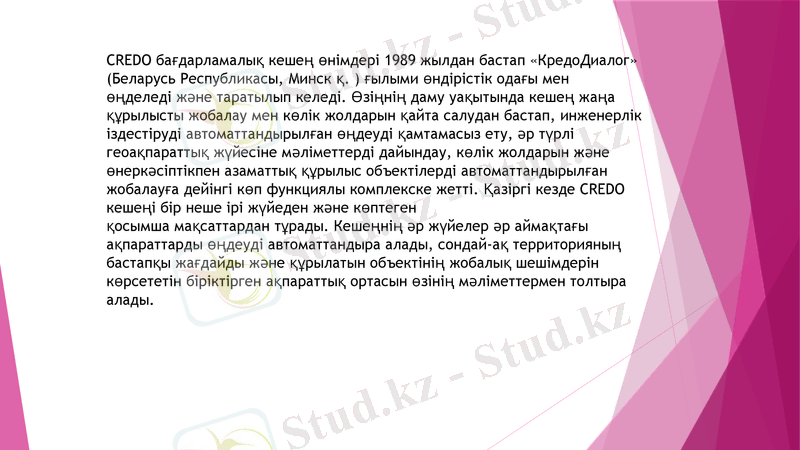

CREDO бағдарламалық кешең өнімдері 1989 жылдан бастап
«КредоДиалог» (Беларусь Республикасы, Минск қ. ) ғылыми өндірістік
одағы мен
өңделеді және таратылып келеді. Өзіңнің даму уақытында кешең
жаңа
құрылысты жобалау мен көлік жолдарын қайта салудан бастап,
инженерлік
іздестіруді автоматтандырылған өңдеуді қамтамасыз ету, әр түрлі
геоақпараттық жүйесіне мәліметтерді дайындау, көлік жолдарын
және
өнеркәсіптікпен азаматтық құрылыс объектілерді
автоматтандырылған
жобалауға дейінгі көп функциялы комплекске жетті. Қазіргі кезде
CREDO кешеңі бір неше ірі жүйеден және көптеген
қосымша мақсаттардан тұрады. Кешеңнің әр жүйелер әр аймақтағы
ақпараттарды өңдеуді автоматтандыра алады, сондай-ақ
территорияның
бастапқы жағдайды және құрылатын объектінің жобалық шешімдерін
көрсететін біріктірген ақпараттық ортасын өзінің мәліметтермен
толтыра
алады.
CREDO DAT–инженерлік-
геодезиялық деректерді камералдық
өңдеу инженерлік-геодезиялық
деректерді камералдық өңдеуді
автоматтандыру кезінде қолданылады.
Қолданылу саласы: сызықтық және
аудандық инженерлік іздеулер;
құрылысты геодезиялық қамтамасыз
ету; тау-кен жұмыстарын
маркшейдерлік қамтамасыз ету; Сурет 41 - CREDO бағдарламасының
кадастрлық жүйелерге ақпарат даярлау; технологиялық комплексі
барлаудың геофизикалық әдістерін
геодезиялық қамтамасыз ету
Бастапқы мәліметтері: электронды регистраторлардың (тахеометр және
GPS /ГЛОНАСС жүйе) файлы; сызықтардың, бұрыштар мен бастапқы
нүктелердің өсімшесі, координаталарымен биіктігі қолмен жазылған
өлшеу журналы; тораптар мен есептеулердің жұмыс сұлбасы;
картографиялық материалдардың растрлық файлы.
Нәтижелері: өлшеу каталогі мен ведомосы, координаталар мен
белгілер, сызбалар мен планшеттер, DXF, MIFIMIP (MAP INFO)
форматындағы файлдар, CREDO TOP/ABR форматындағы файлдар,
пайдаланушы реттеген форматтағы мәтіндік файлдар.
Интерфейс сипаттамасы: WINDOWS стандартты интерфейсі.
Негізгі функциялары:
- электронды регистраторлар мен тахеометрдің SOKKIA (SPR 2x,3x), NIKON (300, DTM 400-710, RDF), Geodimeter (ARE, JOB), Leica
(GRE, GSI), Topcon (GTS 6, GTS 7), Zeiss (R4, R5, Ree SOO, RecE), УОМЗ (2ТА5, 3ТА5) форматтарында алынған мәлімметтерді
импорттау;
- пайдаланушы күйге келтірген мәтінді файлдан ерікті форматқа өлшеу мәліметінің (X, Y, Z) координаталарын импорттау;
-бірнеше классификаторларды пайдалану, топографиялық объектілер туралы атрибутті ақпараттар мен геометриялық тіркеу үшін
кеңейтілген кодтау жүйелерінің кодталған жолдарын өңдеу;
- деректерді кестелік өңдеу, станса, түсірістер және жеке өлшеулер үшін буфермен жұмыс істеу, интерактивті графикалық
операциялармен жұмыс істеу;
- өлшеулерді алдын ала өңдеу, әртүрлі түзетулерді - атмосфералық, жердің қисықтық әсері және рефракцияны ескеру;
- пайдаланушы таңдаған жазықтыққа, бетке ауысу;
- әртүрлі пішіндегі геодезиялық тірек жүйелерін, кластарын және әдістерін ең кіші сызықтық-бұрыштық квадраттар әдісімен
теңестіріп, эллипстің қателігін ескеріп, дәлдігін бағалау;
- геометриялық, тригонометриялық нивелирлеу барысы мен жүйелерді теңестіру;
- тахеометриялық түсірулерді далалық кодтау деректер бойынша атрибуттер мен топографиялық объектілерді қалыптастырып өңдеу;
- тиімді жүйелер сызбанұсқасын таңдай отырып, геодезиялық тірек жүйелерін жоблалау, өлшеу дәлдігін белгілеу;
- пайдаланушы кәсіпорын стандартына сай шығарылатын құжаттарды реттеу;
- сызба және графикалық құжаттарды, планшеттерді көркемдеу;
- деректерді Maplnfo, ArcView жүйелері мен DXF форматтарына экспорттау
Бағдарлама Windows Bitmap (bmp) форматты растрлы файлдарды өңдеуге мүмкіндік беретінін
пайдаланушының білгені жөн. Өңделетін кескіндердің шамасы шексіз, бірақ оған және компьютер сипатына өңдеу
уақыты тәуелді. Бағдарлама Windows – 2000/XP операциялық ортада жұмыс істейді.

Сурет-CREDO бағдарлмасынан алынған топопланның
суреті.
Цифрлық топографиялық жоспарларды құру жиынтықта барлық бастапқы материалдарды
пайдалана отырып орындалды. Орындаушының дайын өнімді өзіндік бақылауы мен түзетуі
егжейтегжейлі тексеруді: контурлар мен объектілерді жоспарға салудың дәлдігін, түпнұсқаның
мазмұнының барлық элементтерінің жіктелуі мен бейнесінің дұрыстығын қамтиды. Топографиялық
жоспардың мазмұны элементтерінің келісілуі.
Электрондық түрге қойылатын барлық талаптарды сақтау. Топографиялық түсірілім 1:1000
масштабта орындалды. Электрондық нұсқасы (NanoCad бағдарламалық өнімінде) 1:1000 масштабта
орындалды және түсіру жобалау ұйымына берілді.

2-сурет-nanoCAD бойынша жобаны көрсету мысалы
CREDO кешенінде инженерлік-геодезиялық деректерді
өңдеу. TRANSFORM бағдарламасында жұмыс істеу әдістері
және негізгі функцияларымен танысқысы келетін
пайдаланушыларға арналған. Ол үшін стандартты Windows-
қосымшасымен жұмыс істеудің қарапайым тәсілдерін білген
жөн.
Жұмыстың мақсаты – растрлы картографиялық
материалдарды дайындау ерекшеліктері және
технологиясымен,оларды CREDO кешені мен басқа
жобалаушы, әрі геоақпараттық жүйелерде қосымша ретінде
қолданумен таныстыру.
TRANSFORM бағдарламасымен жұмыс істеу әдістерін
игеру үшін типтік тапсырмаларды орындау ұсынылады.
Олардың міндеті:
- Жоспардың сканерленген фрагменттерін жүктеу;
- Фрагменттерді өзгерту (трансформаторлау) және
координаталық байланыстыру;
- Көру контурларын жасау;
- Өңдеу нәтижелерін экспорттау;
- Сызбаларды жасау және шығару;
- CREDO_TER-ге қосымшаны жүктеу
Жұмыс процесінде [F1] клавиші арқылы
анықтамалық жүйені(HELP) қолдануды ұсынамыз.
Растрлы картографиялық материалдарды CREDO
кешенінде немесе басқа бағдарламада қосымша
(подложка) ретінде қолдану үшін, оны міндетті
түрде өзгерту (трансформаторлау) керек. Сонымен
қатар, растрлы кескіндердің қолданылатын
координата жүйесіне байланысты орындайды.
Бағдарлама сканерлеу кезінде растрлы
кескіндерді кеңістіктік (өзгеріс, ортогональді емес
жоба) және жергілікті бұрмалануын түзете алады.
Бағдарлама Windows Bitmap (bmp) форматты
растрлы файлдарды өңдеуге мүмкіндік беретінін
пайдаланушының білгені жөн. Өңделетін
кескіндердің шамасы шексіз, бірақ оған және
компьютер сипатына өңдеу уақыты тәуелді.
Бағдарлама Windows – 2000/XP операциялық
ортада жұмыс істейді.
Пайдаланылған әдебиеттер тізімі

1. 1. Цветков В.Я. Геоинформационные системы и технологии.
2. М.: Финансы и статистика, 1998.
3. 2. Коновалова Н.В., Капралов Е.Г. Введение в ГИС. Учеб.
4. Пособие. М, 1997.
5. 3. Берлянт А.М. Геоиконика. М, 1996.
6. 4. Королев Ю.К. Общая геоинформатика. М., 1998.
7. 5. Рысбеков К.Б., Солтабаева С.Т. Обработка данных наземной
8. съемки, полученных с электронных тахеометров в комплексе Credo.
9. Мет. указ. для выполнения лабораторных работ по дисциплине
10. «Геоинформационные системы». Алматы: КазНТУ, 2005.
