BIOS параметрлерін қалпына келтіру

Презентация қосу

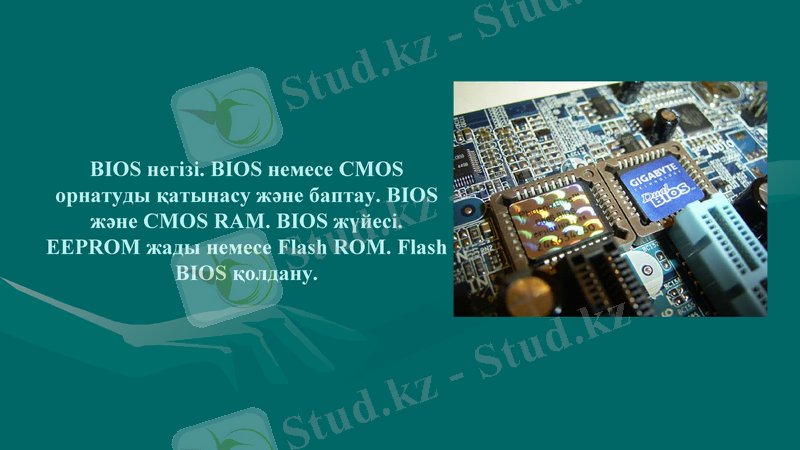

BIOS негізі. BIOS немесе
CMOS орнатуды қатынасу
және баптау. BIOS және CMOS
RAM. BIOS жүйесі. EEPROM
жады немесе Flash ROM. Flash
BIOS қолдану.

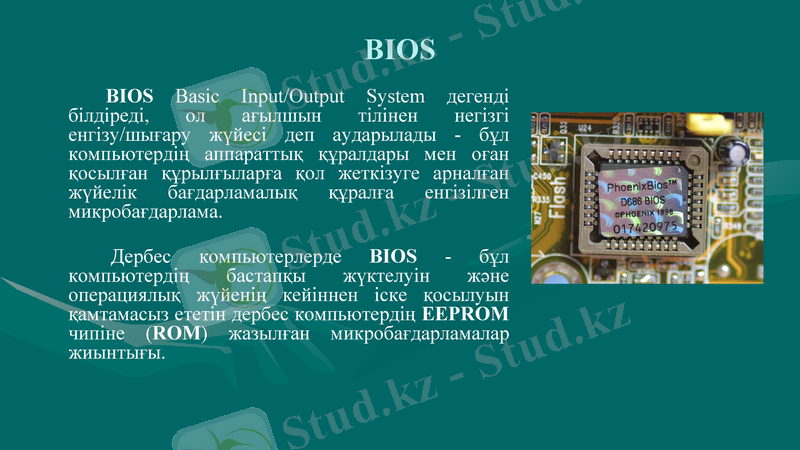

BIOS
BIOS Basic Input/Output System
дегенді білдіреді, ол ағылшын тілінен
негізгі енгізу/шығару жүйесі деп
аударылады - бұл компьютердің
аппараттық құралдары мен оған
қосылған құрылғыларға қол жеткізуге
арналған жүйелік бағдарламалық
құралға енгізілген микробағдарлама.

Дербес компьютерлерде BIOS - бұл
компьютердің бастапқы жүктелуін және
операциялық жүйенің кейіннен іске
қосылуын қамтамасыз ететін дербес
компьютердің EEPROM чипіне (ROM)
жазылған микробағдарламалар
жиынтығы.

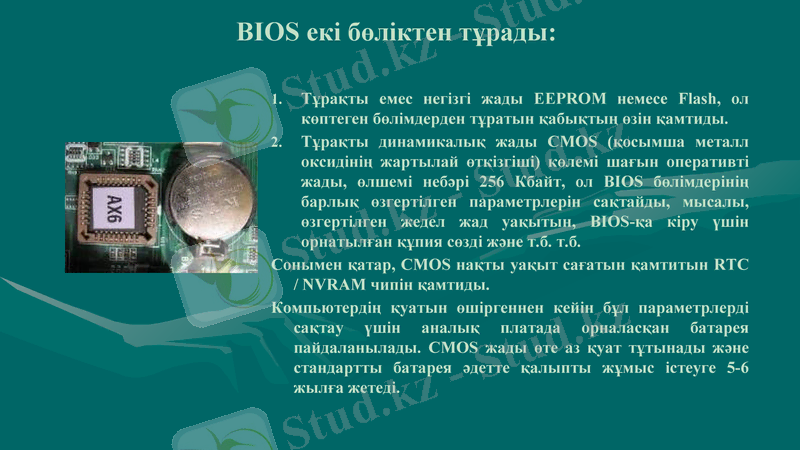

BIOS екі бөліктен
тұрады:
1. Тұрақты емес негізгі жады EEPROM немесе
Flash, ол көптеген бөлімдерден тұратын
қабықтың өзін қамтиды.
2. Тұрақты динамикалық жады CMOS
(қосымша металл оксидінің жартылай
өткізгіші) көлемі шағын оперативті жады,
өлшемі небәрі 256 Кбайт, ол BIOS
бөлімдерінің барлық өзгертілген
параметрлерін сақтайды, мысалы,
өзгертілген жедел жад уақытын, BIOS-қа
кіру үшін орнатылған құпия сөзді және т.б.
т.б.
Сонымен қатар, CMOS нақты уақыт сағатын
қамтитын RTC / NVRAM чипін қамтиды.
Компьютердің қуатын өшіргеннен кейін бұл
параметрлерді сақтау үшін аналық платада
орналасқан батарея пайдаланылады. CMOS

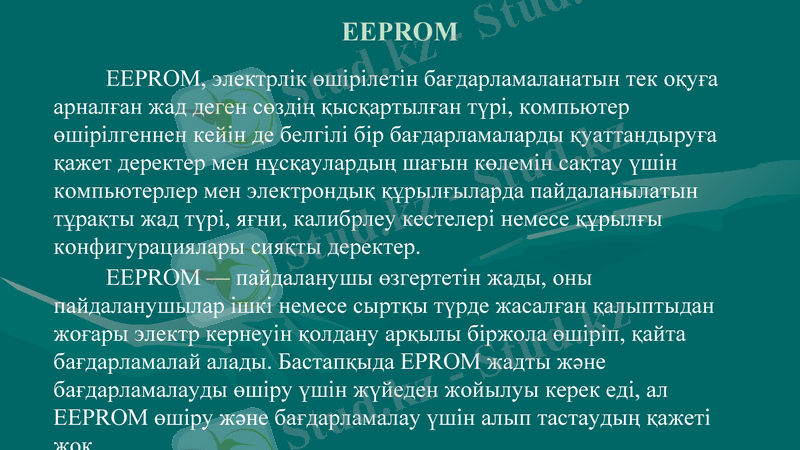

EEPROM
EEPROM, электрлік өшірілетін бағдарламаланатын
тек оқуға арналған жад деген сөздің қысқартылған
түрі, компьютер өшірілгеннен кейін де белгілі бір
бағдарламаларды қуаттандыруға қажет деректер мен
нұсқаулардың шағын көлемін сақтау үшін
компьютерлер мен электрондық құрылғыларда
пайдаланылатын тұрақты жад түрі, яғни, калибрлеу
кестелері немесе құрылғы конфигурациялары сияқты
деректер.
EEPROM — пайдаланушы өзгертетін жады, оны
пайдаланушылар ішкі немесе сыртқы түрде жасалған
қалыптыдан жоғары электр кернеуін қолдану арқылы
біржола өшіріп, қайта бағдарламалай алады.
FLASH ROM
FlashROM — EEPROM түрі; бірақ бұл EEPROM деп
аталмайды және жадтың жеке түрі ретінде
қарастырылады. Wikipedia FlashROM-ды «DIP, PLCC,
SOIC, TSOP немесе BGA бумаларында BIOS чиптерін
анықтау, оқу, тексеру, жою немесе жазу үшін
пайдаланылатын жалпы мақсаттағы флэш-
бағдарламалау утилитасы» ретінде анықтайды. Ол
300-ден астам флэш-чиптерді, 220 чипсеттерді, 401
аналық платаларды, 50 PCI құрылғыларын, 12 USB
құрылғыларын және әртүрлі параллель / сериялық
порттарды және USB құрылғыларын қолдайды.
FlashROM флэш жадты пайдаланады, бұл
компьютерлер деректерді сақтау үшін пайдаланатын
POST процедурасы

Компьютердің қуат түймесін басқаннан
кейін іске қосылатын бірінші құрылғы -
қуат көзі. Барлық қоректендіру кернеулері
қалыпты болса, орталық процессор іске
қосылады, ол BIOS чипінің мазмұнын
оқиды және онда жазылған өзін-өзі
тексеру процедурасын немесе POST
орындай бастайды.

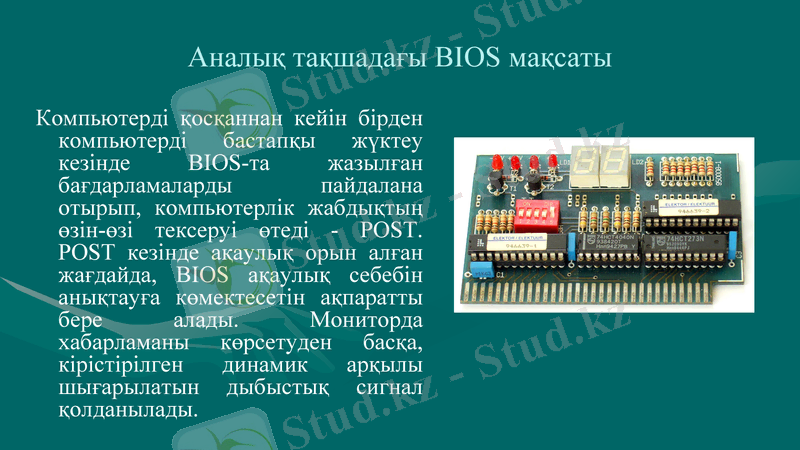

Аналық тақшадағы BIOS мақсаты

Компьютерді қосқаннан кейін
бірден компьютерді
бастапқы жүктеу кезінде
BIOS-та жазылған
бағдарламаларды пайдалана
отырып, компьютерлік
жабдықтың өзін-өзі тексеруі
өтеді - POST. POST кезінде
ақаулық орын алған
жағдайда, BIOS ақаулық
себебін анықтауға
көмектесетін ақпаратты
бере алады. Мониторда
хабарламаны көрсетуден
басқа, кірістірілген динамик

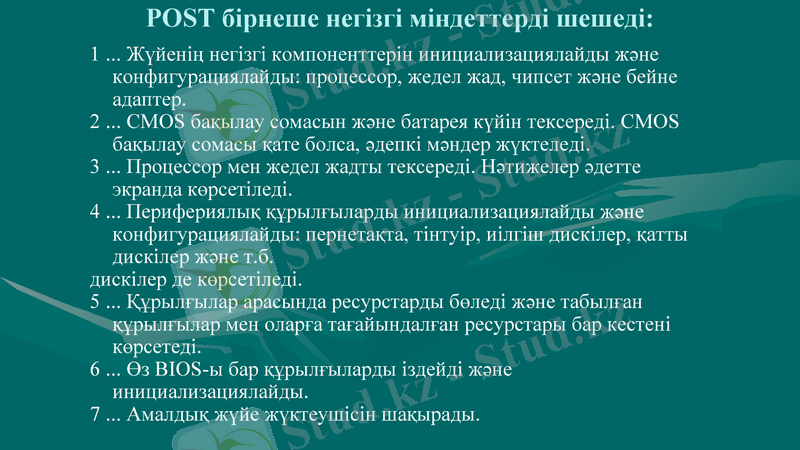

POST бірнеше негізгі
міндеттерді шешеді:
1 ... Жүйенің негізгі компоненттерін
инициализациялайды және конфигурациялайды:
процессор, жедел жад, чипсет және бейне адаптер.
2 ... CMOS бақылау сомасын және батарея күйін
тексереді. CMOS бақылау сомасы қате болса, әдепкі
мәндер жүктеледі.
3 ... Процессор мен жедел жадты тексереді.
Нәтижелер әдетте экранда көрсетіледі.
4 ... Перифериялық құрылғыларды
инициализациялайды және конфигурациялайды:
пернетақта, тінтуір, иілгіш дискілер, қатты дискілер
және т.б.
дискілер де көрсетіледі.
5 ... Құрылғылар арасында ресурстарды бөледі және
табылған құрылғылар мен оларға тағайындалған
ресурстары бар кестені көрсетеді.
6 ... Өз BIOS-ы бар құрылғыларды іздейді және
инициализациялайды.
Award BIOS сигналдарының
Сигналдар жоқ.
мағынасы
Қуат блогы ақаулы немесе аналық платаға қосылмаған.
Үздіксіз сигнал. Қуат көзі ақаулы.
1 қысқа. Ешқандай қате табылмады.
Кішігірім қателер табылды. Монитор CMOS орнату утилитасына кіруді және жағдайды
2 қысқа. түзетуді ұсынады. Кабельдердің қатты дискі мен аналық платаның қосқыштарына
мықтап бекітілгенін тексеріңіз.
3 ұзақ. Пернетақта контроллерінің қатесі. Компьютеріңізді қайта жүктеңіз.
1 ұзақ + 1 қысқа. ЖЖҚ мәселелері.
Бейне карта мәселесі - ең жиі кездесетін мәселе. Тақтаны алып тастап, оны
1 ұзақ + 2 қысқа. қайта салу ұсынылады. Сондай-ақ монитор қосылымын тексеріңіз.

Пернетақтаны инициализациялау кезінде қате орын алды. Соңғысы мен аналық
1 ұзақ + 3 қысқа.
платадағы қосқыш арасындағы қосылымның сапасын тексеріңіз.
Тек оқуға арналған жад микросхемасынан деректерді оқу кезінде қате орын алды.
1 ұзақ + 9 қысқа.
Компьютерді қайта іске қосыңыз немесе микросұлбаның мазмұнын жаңартыңыз.
1 ұзақ қайталау. Жад модульдерін дұрыс орнатпау.
1 қысқа қайталау. Қоректендіру блогының проблемалары. Онда жиналған шаңды кетіруге тырысыңыз.
AMI BIOS сигналдарының
1 короткий. мағынасы
Ошибок не обнаружено.
Ошибка четности оперативной памяти. Перегрузите компьютер.
2 коротких.
Проверьте установку модулей памяти.
Возникла ошибка при работе первых 64 Кб основной памяти.
3 коротких.
Рекомендации аналогичны.
4 коротких. Неисправен системный таймер.
5 коротких. Неисправен центральный процессор.
6 коротких. Неисправен контроллер клавиатуры.
7 коротких. Неисправна материнская плата.
8 коротких. Неисправна видеопамять.
9 коротких. Ошибка контрольной суммы содержимого микросхемы BIOS.
10 коротких. Невозможно произвести запись в CMOS-память.
Неисправна внешняя cache-память (установленная в слотах на
11 коротких.
материнской плате).
1 длинный+2 коротких. Неисправна видеокарта.
1 длинный+3 коротких. Аналогично предыдущему.
1 длинный+8 коротких. Проблемы с видеокартой или не подключен монитор.
Сигналов нет. Неисправен или не подключен к материнской плате блок питания.

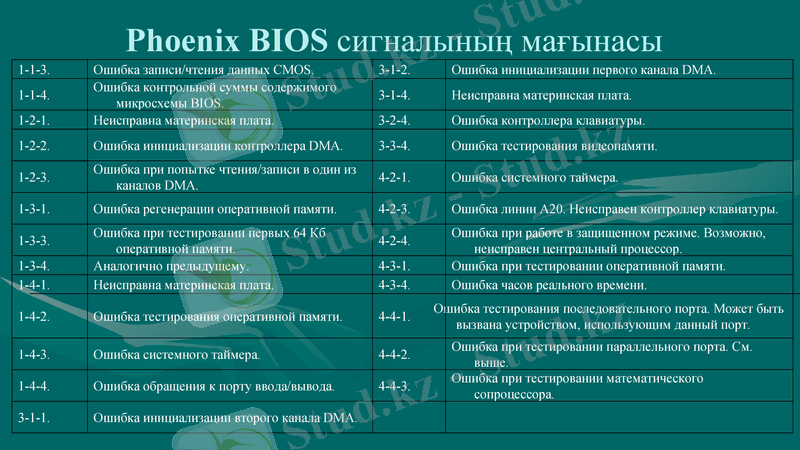

Phoenix BIOS сигналының
1-1-3. мағынасы
Ошибка записи/чтения данных CMOS. 3-1-2. Ошибка инициализации первого канала DMA.
Ошибка контрольной суммы содержимого
1-1-4. 3-1-4. Неисправна материнская плата.
микросхемы BIOS.
1-2-1. Неисправна материнская плата. 3-2-4. Ошибка контроллера клавиатуры.
1-2-2. Ошибка инициализации контроллера DMA. 3-3-4. Ошибка тестирования видеопамяти.
Ошибка при попытке чтения/записи в один из
1-2-3. 4-2-1. Ошибка системного таймера.
каналов DMA.
1-3-1. Ошибка регенерации оперативной памяти. 4-2-3. Ошибка линии A20. Неисправен контроллер клавиатуры.
Ошибка при тестировании первых 64 Кб Ошибка при работе в защищенном режиме. Возможно,
1-3-3. 4-2-4.
оперативной памяти. неисправен центральный процессор.
1-3-4. Аналогично предыдущему. 4-3-1. Ошибка при тестировании оперативной памяти.
1-4-1. Неисправна материнская плата. 4-3-4. Ошибка часов реального времени.
Ошибка тестирования последовательного порта. Может быть
1-4-2. Ошибка тестирования оперативной памяти. 4-4-1.
вызвана устройством, использующим данный порт.
Ошибка при тестировании параллельного порта. См.
1-4-3. Ошибка системного таймера. 4-4-2.
выше.
1-4-4. Ошибка обращения к порту ввода/вывода. 4-4-3. Ошибка при тестировании математического сопроцессора.

3-1-1. Ошибка инициализации второго канала DMA.
Аналық тақшадағы BIOS
конфигурациялау
BIOS нұсқасына және аналық плата үлгісіне байланысты
BIOS орнату функциялары әртүрлі болуы мүмкін және
әртүрлі нұсқаларда бірдей функциялардың әртүрлі атаулары
болуы мүмкін. Орнату бойынша анықтама алу үшін аналық
тақша нұсқаулығын немесе Google қолданбасын қараңыз.
BIOS орнату бағдарламасын белгілі бір пернені немесе
пернелер тобын басу арқылы компьютерді қайта іске
қосқаннан кейін шақыруға болады. Ең кең таралғандары Del
және F2.
• AMI BIOS - "Delete".
• Phoenix BIOS — "F2".
• Award BIOS — "Delete" немесе "Ctrl+Alt+Esc".
• Microid Research BIOS — "Esc"
Сонымен қатар, микросұлбада микросхемадағы BIOS
қалпына келтіру (қайта жазу) микробағдарламасын оны
аппараттық құрал немесе вирус зақымдаған жағдайда іске
қосуға, сондай-ақ компьютерді іске қосуға мүмкіндік беретін
зауыттық параметрлерді қалпына келтіруге мүмкіндік
беретін белгілі бір пернелер тіркесімі бар. дұрыс емес

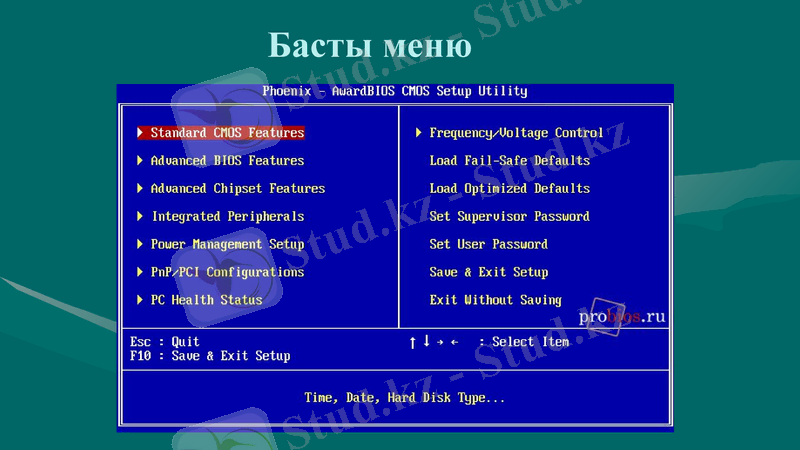

Басты меню

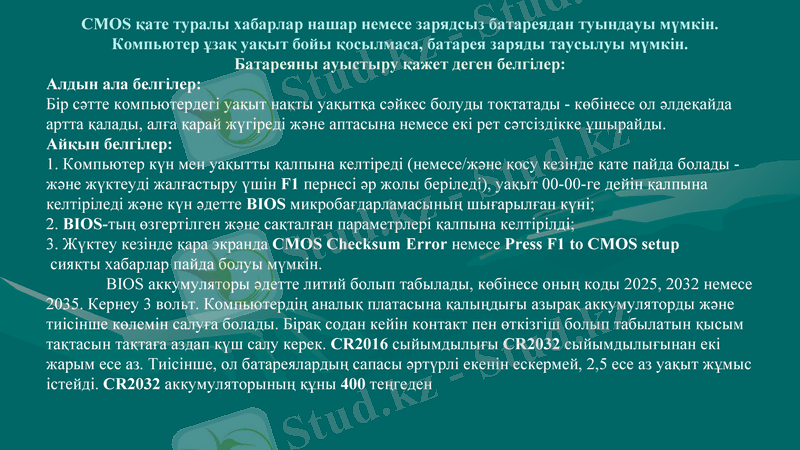

CMOS қате туралы хабарлар нашар немесе зарядсыз батареядан туындауы мүмкін.
Компьютер ұзақ уақыт бойы қосылмаса, батарея заряды таусылуы мүмкін.
Батареяны ауыстыру қажет деген белгілер:
Алдын ала белгілер:
Бір сәтте компьютердегі уақыт нақты уақытқа сәйкес болуды тоқтатады - көбінесе ол әлдеқайда
артта қалады, алға қарай жүгіреді және аптасына немесе екі рет сәтсіздікке ұшырайды.
Айқын белгілер:
1. Компьютер күн мен уақытты қалпына келтіреді (немесе/және қосу кезінде қате пайда болады -
және жүктеуді жалғастыру үшін F1 пернесі әр жолы беріледі), уақыт 00-00-ге дейін қалпына
келтіріледі және күн әдетте BIOS микробағдарламасының шығарылған күні;
2. BIOS-тың өзгертілген және сақталған параметрлері қалпына келтірілді;
3. Жүктеу кезінде қара экранда CMOS Checksum Error немесе Press F1 to CMOS setup
сияқты хабарлар пайда болуы мүмкін.
BIOS аккумуляторы әдетте литий болып табылады, көбінесе оның коды 2025, 2032 немесе
2035. Кернеу 3 вольт. Компьютердің аналық платасына қалыңдығы азырақ аккумуляторды және
тиісінше көлемін салуға болады. Бірақ содан кейін контакт пен өткізгіш болып табылатын қысым
тақтасын тақтаға аздап күш салу керек. CR2016 сыйымдылығы CR2032 сыйымдылығынан екі
жарым есе аз. Тиісінше, ол батареялардың сапасы әртүрлі екенін ескермей, 2,5 есе аз уақыт жұмыс
істейді. CR2032 аккумуляторының құны 400 теңгеден
Басқару
1. Негізгі мәзір элементінің
сол жағында үшбұрыш
болса, осы тармақты
таңдаған кезде сіз сәйкес
BIOS бөліміне өтесіз.
2. Негізгі мәзірде F10
пернесін бассаңыз,
өзгертулерді сақтау және
BIOS Setup
бағдарламасынан шығу
ұсынылады.
3. Негізгі мәзірде Esc
пернесін басу өзгерістерді
сақтаудан бас тартады
және BIOS орнатудан

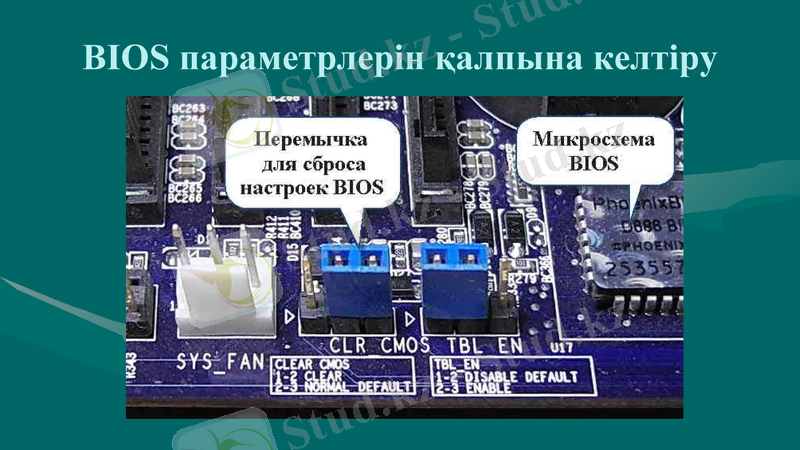

BIOS параметрлерін қалпына
келтіру

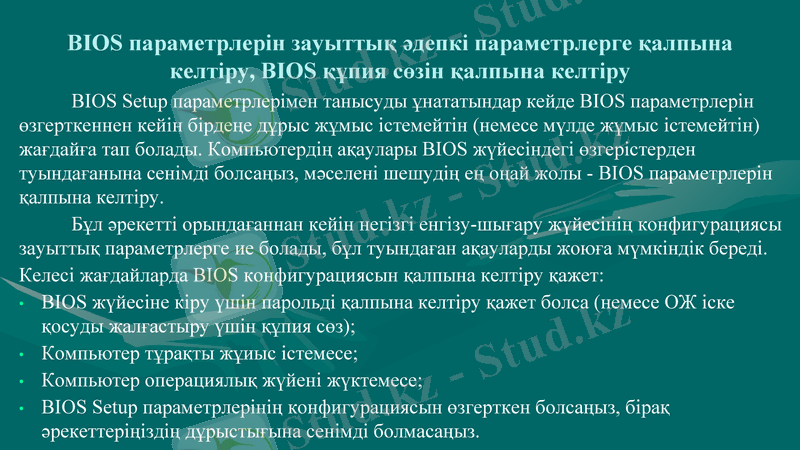

BIOS параметрлерін зауыттық әдепкі
параметрлерге қалпына келтіру, BIOS құпия сөзін
қалпына келтіру
BIOS Setup параметрлерімен танысуды ұнататындар кейде BIOS
параметрлерін өзгерткеннен кейін бірдеңе дұрыс жұмыс істемейтін
(немесе мүлде жұмыс істемейтін) жағдайға тап болады. Компьютердің
ақаулары BIOS жүйесіндегі өзгерістерден туындағанына сенімді
болсаңыз, мәселені шешудің ең оңай жолы - BIOS параметрлерін
қалпына келтіру.
Бұл әрекетті орындағаннан кейін негізгі енгізу-шығару жүйесінің
конфигурациясы зауыттық параметрлерге ие болады, бұл туындаған
ақауларды жоюға мүмкіндік береді.
Келесі жағдайларда BIOS конфигурациясын қалпына келтіру қажет:
• BIOS жүйесіне кіру үшін парольді қалпына келтіру қажет болса
(немесе ОЖ іске қосуды жалғастыру үшін құпия сөз);
• Компьютер тұрақты жұиыс істемесе;
• Компьютер операциялық жүйені жүктемесе;

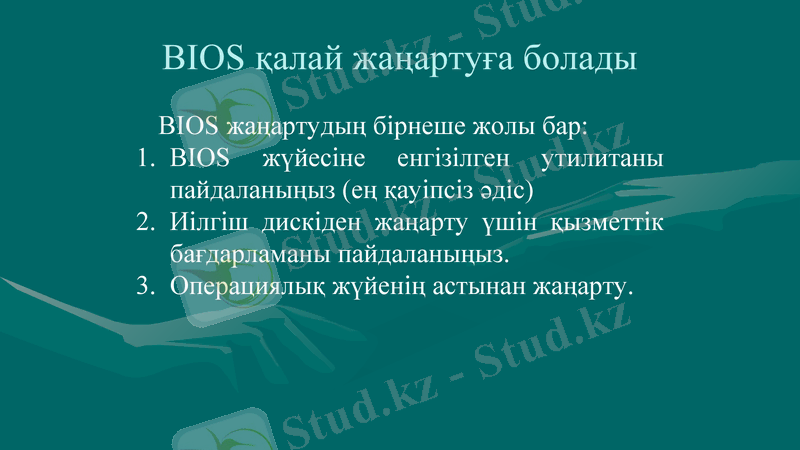

BIOS қалай жаңартуға
болады
BIOS жаңартудың бірнеше жолы
бар:
1. BIOS жүйесіне енгізілген
утилитаны пайдаланыңыз (ең
қауіпсіз әдіс)
2. Иілгіш дискіден жаңарту үшін
қызметтік бағдарламаны
пайдаланыңыз.
3. Операциялық жүйенің астынан
жаңарту.
https://www.youtube.com/watch?v=w56zW-oeeVo

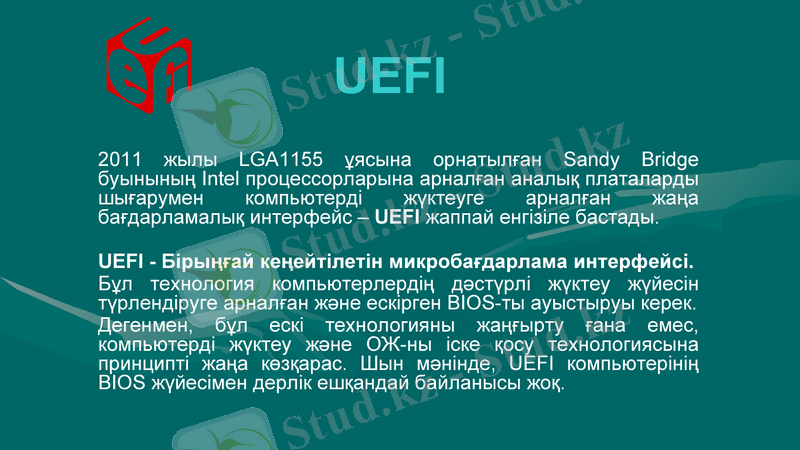

UEFI
2011 жылы LGA1155 ұясына орнатылған Sandy Bridge
буынының Intel процессорларына арналған аналық платаларды
шығарумен компьютерді жүктеуге арналған жаңа
бағдарламалық интерфейс – UEFI жаппай енгізіле бастады.

UEFI - Бірыңғай кеңейтілетін микробағдарлама интерфейсі.
Бұл технология компьютерлердің дәстүрлі жүктеу жүйесін
түрлендіруге арналған және ескірген BIOS-ты ауыстыруы керек.
Дегенмен, бұл ескі технологияны жаңғырту ғана емес,
компьютерді жүктеу және ОЖ-ны іске қосу технологиясына
принципті жаңа көзқарас. Шын мәнінде, UEFI компьютерінің
BIOS жүйесімен дерлік ешқандай байланысы жоқ.
UEFI-дің BIOS-қа қарағанда негізгі артықшылықтары:
1. Барлық компоненттерді ретімен инициализациялайтын BIOS-қа қарағанда, жүктеу уақыты
әлдеқайда қысқа, бұл параллельді инициализация арқылы қол жеткізіледі.

Сондай-ақ, операциялық жүйе UEFI драйверлерін өздігінен жүктеудің орнына пайдалана алатынын
атап өткен жөн. Мысалы, егер сіз графикалық ішкі жүйеге талапсыз болсаңыз, онда сіз жүктеп ала
алмайсыз, сондықтан жаңа драйверлерді орнатпайсыз, бірақ UEFI ұсынатын драйверлерді
пайдаланыңыз.

2. UEFI маңызды артықшылығы оның кросс-платформалық және процессорлық архитектурадан
тәуелсіздігі болып табылады.

3. BIOS-қа қарағанда 2 ТБ-дан асатын қатты дискілерден жүктеуді қолдау.

4. UEFI тінтуірді қолдауы және мәзірде орыс тілін таңдау мүмкіндігі бар толыққанды графикалық
интерфейс.
Жұмысты көрнекі түрде жеңілдету үшін түрлі-түсті белгішелер қолданылады. Түймелердің белгішелері
арқылы олардың нақты не үшін жауапты екенін анықтауға болады.

5. BIOS-қа қарағанда конфигурациялау әлдеқайда оңай және түсінікті.

6. Криптографияны қолдау, сонымен қатар көптеген қауіпсіздік техникасы.
Ноутбуктерге, дербес компьютерлерге және серверлерге
арналған негізгі BIOS өндірушілері:
● American Megatrends (AMI)
● Phoenix Technologies
● Award Software(принадлежит компании Phoenix Software).
● Intel Corp.

● American Megatrends, Inc. сияқты компаниялар компьютермен үйлесімді ROM BIOS
бағдарламаларын жасауға маманданған. (AMI), Phoenix Software және Award Software
(қазір Phoenix Software компаниясына тиесілі).

● Аналық плата өндірушілері олардан ROM BIOS орнату лицензиясын алады, содан
кейін олар бағдарламалық құралмен жұмыс жасамай-ақ аппараттық құралда жұмыс
істей алады.

● Тақтада жазылған BIOS бағдарламасы бар ROM жады микросхемасын орнату үшін
әзірлеуші компьютер құрылғысымен байланысты көптеген мәселелерді шешуі керек.

● ROM BIOS және аналық платаның үйлесімділігіне қол жеткізу оңай мәселе емес.
Универсалды ROM BIOS чиптері жоқ.

● AMI, Award, Microid Research және Phoenix әртүрлі өндірушілерге компьютерге
арналған BIOS нұсқаларын ұсынады.
НАЗАР
АУДАРҒАНДАРЫҢЫЗҒА
РАҚМЕТ!

Ұқсас жұмыстар

BIOS

Объектілерді белгілеу

КӨП ҚАБАТТЫ ТҰРҒЫН ҮЙЛЕРДІ ТҰРҒЫЗУ ТЕХНОЛОГИЯСЫНЫҢ ПАРАМЕТРЛЕРІН ЖҮЙЕЛІ БАҒАЛАУ

Компьютерлік вирустар. Антивирустық программалар жайлы

Көп қабатты тұрғын үйлерді тұрғызу технологиясының параметрлерін жүйелі бағалау туралы

Топырақты өндіру препараттарын алу технологиясын пайдалана отырып бизнес план құру

Операциялық жүйе түрлері

Qnew - суреттің жаңа файлын жасау

Деректер көзіне тәуелсіз, векторлық қабатта сақталған қауіпті объектілер тобы үшін есептеу

Модуляция және демодуяция

Пәндер
