Былғары және үлбір бұйымдарының сәндік бөлшектерінің конструкциясын жобалау ерекшеліктері

Презентация қосу

3 дәріс -Былғары және
үлбір бұйымдарының
сәндік
бөлшектерінің
конструкциясын
жобалау
ерекшеліктері

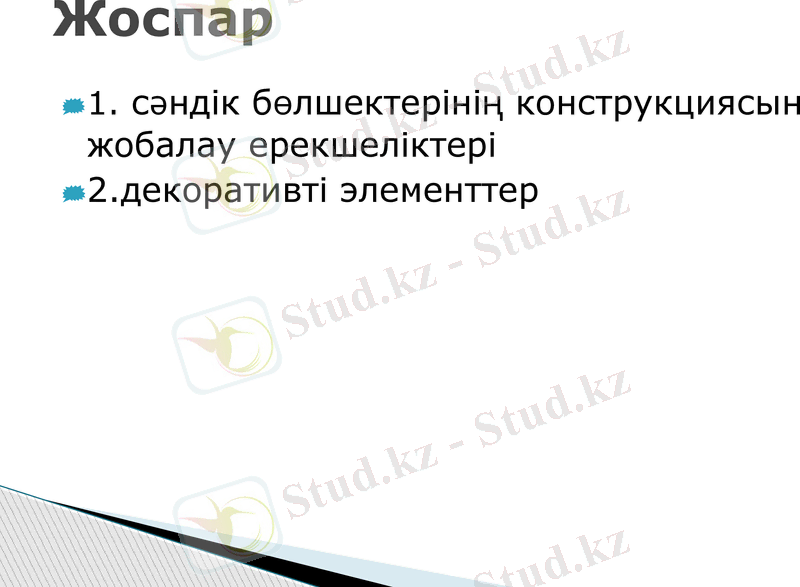

Жоспар
1. сәндік бөлшектерінің
конструкциясын жобалау ерекшеліктері
2.декоративті элементтер

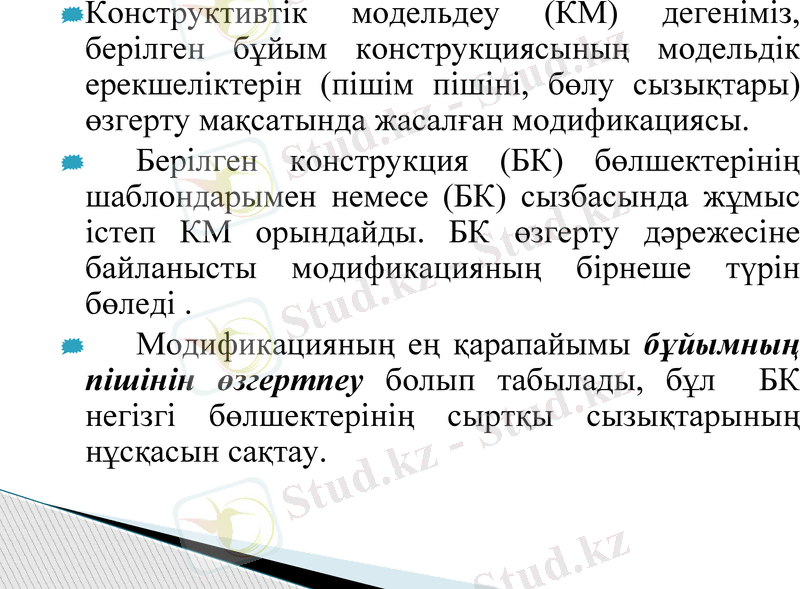

Конструктивтік модельдеу (КМ) дегеніміз, берілген
бұйым конструкциясының модельдік
ерекшеліктерін (пішім пішіні, бөлу сызықтары)
өзгерту мақсатында жасалған модификациясы.
Берілген конструкция (БК) бөлшектерінің
шаблондарымен немесе (БК) сызбасында жұмыс
істеп КМ орындайды. БК өзгерту дәрежесіне
байланысты модификацияның бірнеше түрін бөледі
.
Модификацияның ең қарапайымы бұйымның
пішінін өзгертпеу болып табылады, бұл БК негізгі
бөлшектерінің сыртқы сызықтарының нұсқасын
сақтау.

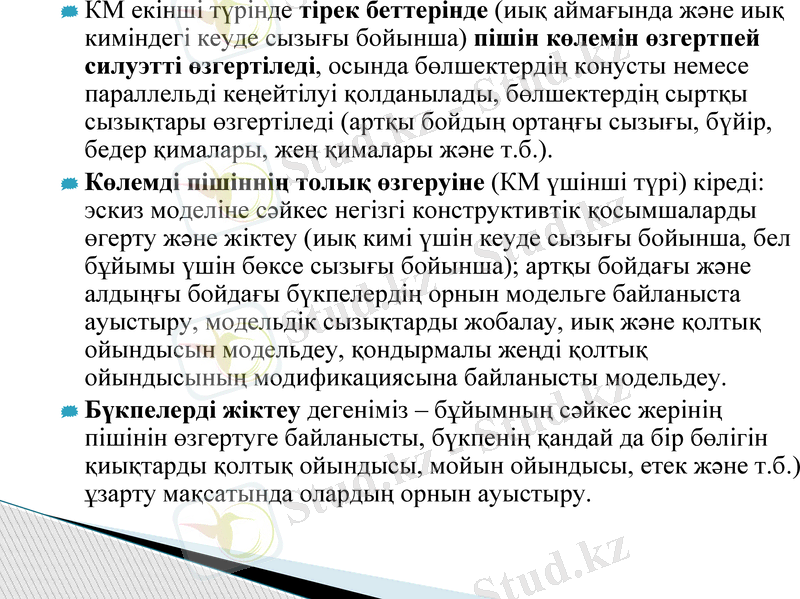

КМ екінші түрінде тірек беттерінде (иық аймағында және иық
киміндегі кеуде сызығы бойынша) пішін көлемін өзгертпей силуэтті
өзгертіледі, осында бөлшектердің конусты немесе параллельді
кеңейтілуі қолданылады, бөлшектердің сыртқы сызықтары өзгертіледі
(артқы бойдың ортаңғы сызығы, бүйір, бедер қималары, жең қималары
және т.б.).
Көлемді пішіннің толық өзгеруіне (КМ үшінші түрі) кіреді: эскиз
моделіне сәйкес негізгі конструктивтік қосымшаларды өгерту және
жіктеу (иық кимі үшін кеуде сызығы бойынша, бел бұйымы үшін бөксе
сызығы бойынша); артқы бойдағы және алдыңғы бойдағы бүкпелердің
орнын модельге байланыста ауыстыру, модельдік сызықтарды жобалау,
иық және қолтық ойындысын модельдеу, қондырмалы жеңді қолтық
ойындысының модификациясына байланысты модельдеу.
Бүкпелерді жіктеу дегеніміз – бұйымның сәйкес жерінің пішінін
өзгертуге байланысты, бүкпенің қандай да бір бөлігін қиықтарды
қолтық ойындысы, мойын ойындысы, етек және т.б.) ұзарту
мақсатында олардың орнын ауыстыру.

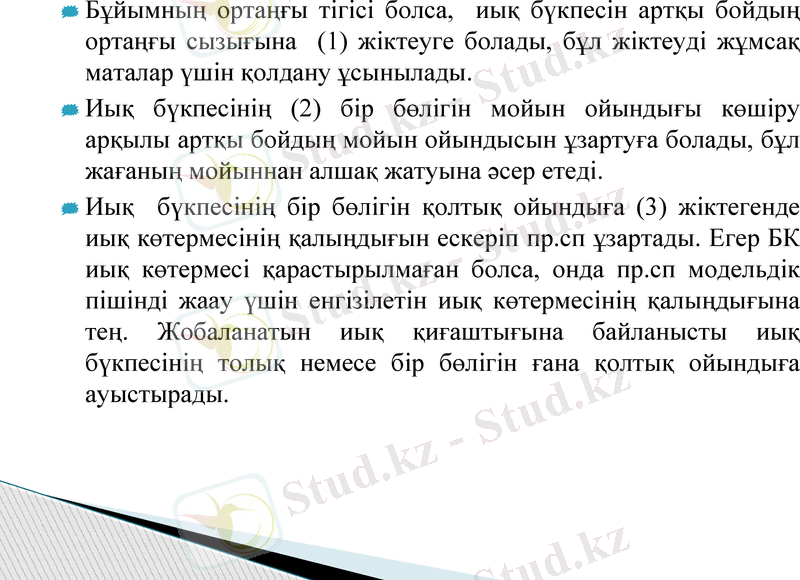

Бұйымның ортаңғы тігісі болса, иық бүкпесін артқы бойдың
ортаңғы сызығына (1) жіктеуге болады, бұл жіктеуді жұмсақ
маталар үшін қолдану ұсынылады.
Иық бүкпесінің (2) бір бөлігін мойын ойындығы көшіру
арқылы артқы бойдың мойын ойындысын ұзартуға болады, бұл
жағаның мойыннан алшақ жатуына әсер етеді.
Иық бүкпесінің бір бөлігін қолтық ойындыға (3) жіктегенде
иық көтермесінің қалыңдығын ескеріп пр.сп ұзартады. Егер БК
иық көтермесі қарастырылмаған болса, онда пр.сп модельдік
пішінді жаау үшін енгізілетін иық көтермесінің қалыңдығына
тең. Жобаланатын иық қиғаштығына байланысты иық
бүкпесінің толық немесе бір бөлігін ғана қолтық ойындыға
ауыстырады.

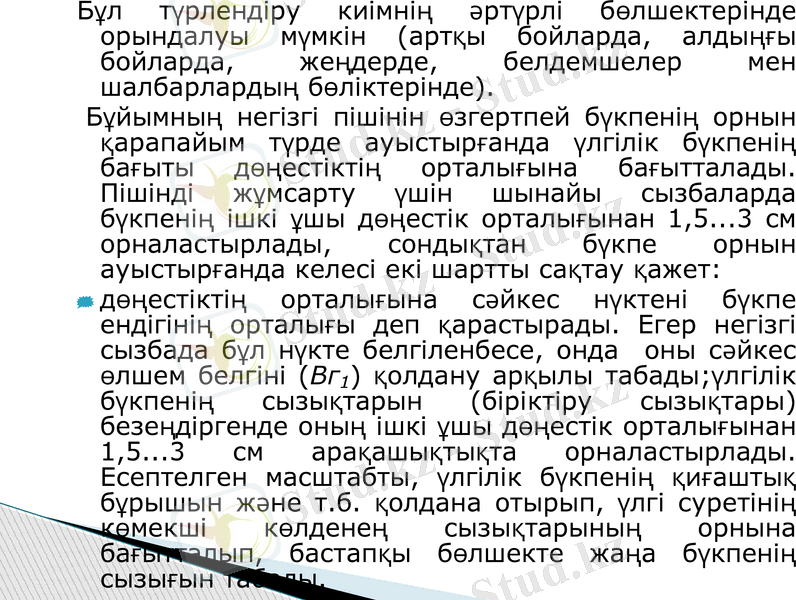

Бұл түрлендіру киімнің әртүрлі бөлшектерінде орындалуы
мүмкін (артқы бойларда, алдыңғы бойларда, жеңдерде,
белдемшелер мен шалбарлардың бөліктерінде).
Бұйымның негізгі пішінін өзгертпей бүкпенің орнын
қарапайым түрде ауыстырғанда үлгілік бүкпенің бағыты
дөңестіктің орталығына бағытталады. Пішінді жұмсарту
үшін шынайы сызбаларда бүкпенің ішкі ұшы дөңестік
орталығынан 1,5...3 см орналастырлады, сондықтан
бүкпе орнын ауыстырғанда келесі екі шартты сақтау
қажет:
дөңестіктің орталығына сәйкес нүктені бүкпе ендігінің

орталығы деп қарастырады. Егер негізгі сызбада бұл
нүкте белгіленбесе, онда оны сәйкес өлшем белгіні
(Вг1) қолдану арқылы табады;үлгілік бүкпенің
сызықтарын (біріктіру сызықтары) безеңдіргенде оның
ішкі ұшы дөңестік орталығынан 1,5...3 см
арақашықтықта орналастырлады. Есептелген
масштабты, үлгілік бүкпенің қиғаштық бұрышын және
т.б. қолдана отырып, үлгі суретінің көмекші көлденең
сызықтарының орнына бағытталып, бастапқы бөлшекте
жаңа бүкпенің сызығын табады.

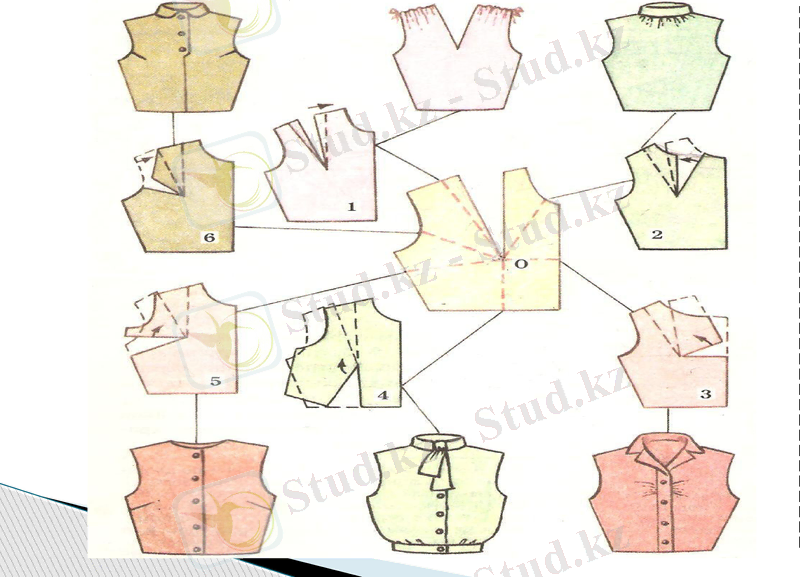

Бүкпе орнын ауыстырудың ең қарапайым тәсілі – бұл
шаблондар тәсілі. Бұл дегеніміз түпнұсқа бөлшектің қағаздан
көшірмесін жасап көмекші лекало жасайды, онда қажетті іс-
әрекет орындалады. Лекалоға бүкпенің жаңа бағыт сызығын
түсіріп, сол бойынша қияды және бастапқы бүкпені жаба
отырып жаңа бүкпе ашады (1, 2 суреттер).
Бүкпелер әрқалай безеңдірілуі мүмкін. 1 нұсқа – бүкпелерді
симметриялы емес безеңдіру – бүкпенің бір жағын үлгі бойынша
белгілі бір конфигурацияда жобалау қажет. Мұндай бүкпені
бұйымда кесіп жасайды. 2 нұсқа – дөңестікті айқындап бүкпені
симметриялы безеңдіру. 3 нұсқа – бүкпе жақтарын тік
сызықтармен симметриялы безеңдіру. Бұл бүкпелерді біріктіру
үшін түзу тігісті жартылай автоматтарды қолдануға мүмкіндік
беретін ең технологиялы өндірістік нұсқа.

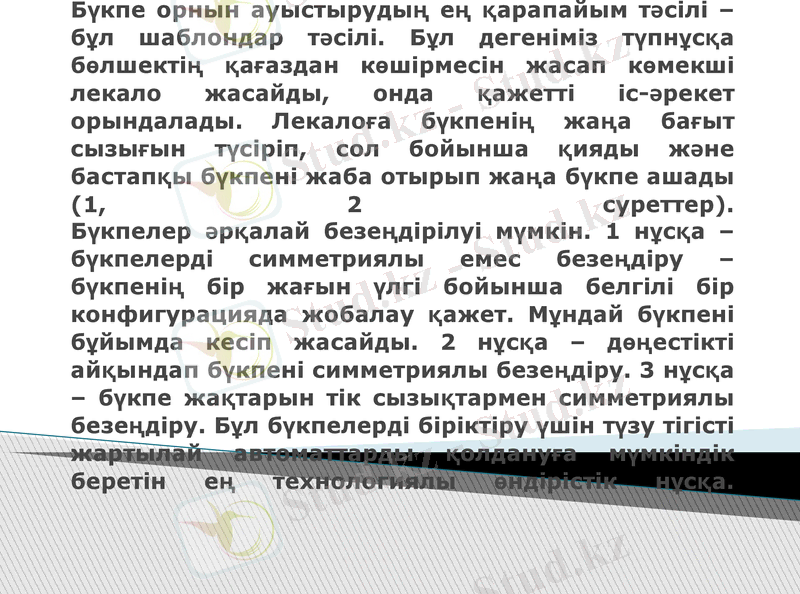

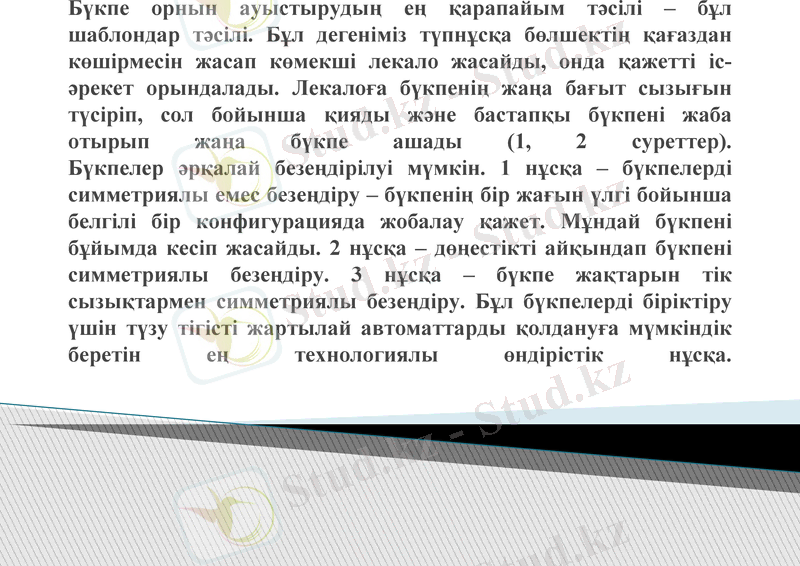

Бүкпе орнын ауыстырудың ең қарапайым тәсілі –
бұл шаблондар тәсілі. Бұл дегеніміз түпнұсқа
бөлшектің қағаздан көшірмесін жасап көмекші
лекало жасайды, онда қажетті іс-әрекет
орындалады. Лекалоға бүкпенің жаңа бағыт
сызығын түсіріп, сол бойынша қияды және
бастапқы бүкпені жаба отырып жаңа бүкпе
ашады (1, 2 суреттер).
Бүкпелер әрқалай безеңдірілуі мүмкін. 1 нұсқа –
бүкпелерді симметриялы емес безеңдіру –
бүкпенің бір жағын үлгі бойынша белгілі бір
конфигурацияда жобалау қажет. Мұндай бүкпені
бұйымда кесіп жасайды. 2 нұсқа – дөңестікті
айқындап бүкпені симметриялы безеңдіру. 3
нұсқа – бүкпе жақтарын тік сызықтармен
симметриялы безеңдіру. Бұл бүкпелерді біріктіру
үшін түзу тігісті жартылай автоматтарды
қолдануға мүмкіндік беретін ең технологиялы
өндірістік нұсқа.

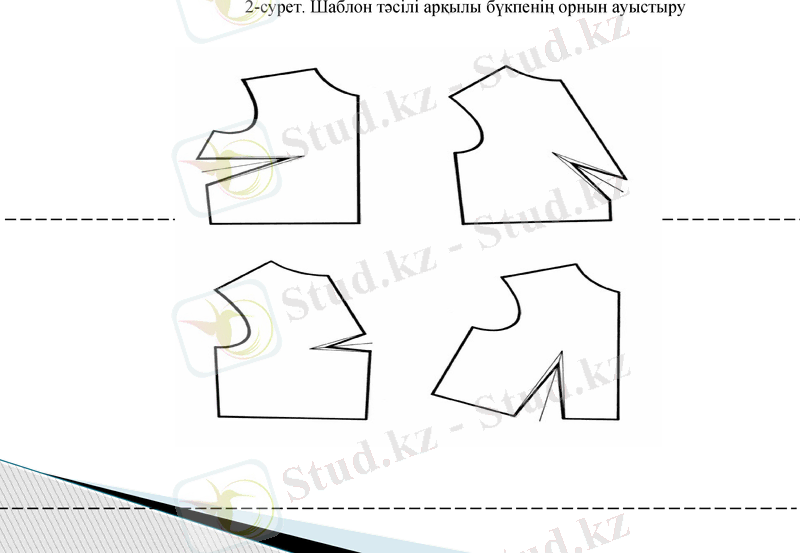

2-сурет. Шаблон тәсілі арқылы бүкпенің орнын ауыстыру

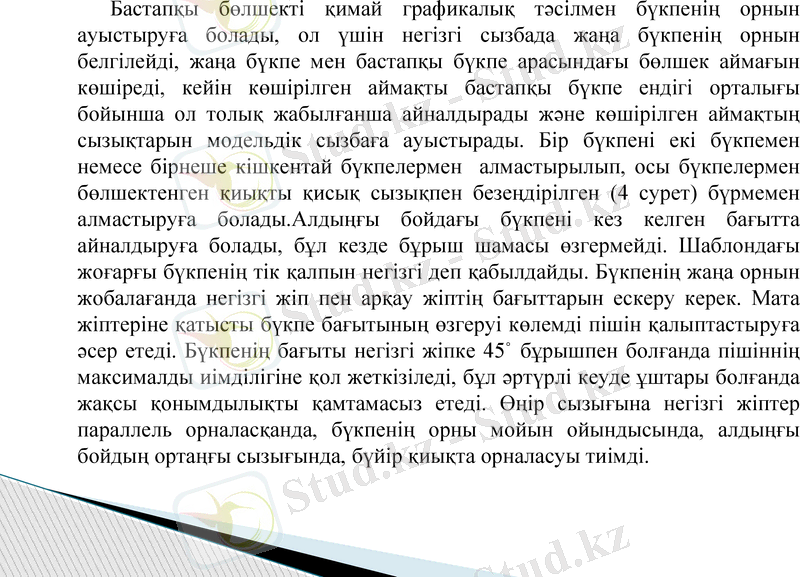

Бастапқы бөлшекті қимай графикалық тәсілмен бүкпенің орнын
ауыстыруға болады, ол үшін негізгі сызбада жаңа бүкпенің орнын
белгілейді, жаңа бүкпе мен бастапқы бүкпе арасындағы бөлшек аймағын
көшіреді, кейін көшірілген аймақты бастапқы бүкпе ендігі орталығы
бойынша ол толық жабылғанша айналдырады және көшірілген аймақтың
сызықтарын модельдік сызбаға ауыстырады. Бір бүкпені екі бүкпемен
немесе бірнеше кішкентай бүкпелермен алмастырылып, осы бүкпелермен
бөлшектенген қиықты қисық сызықпен безеңдірілген (4 сурет) бүрмемен
алмастыруға болады.Алдыңғы бойдағы бүкпені кез келген бағытта
айналдыруға болады, бұл кезде бұрыш шамасы өзгермейді. Шаблондағы
жоғарғы бүкпенің тік қалпын негізгі деп қабылдайды. Бүкпенің жаңа орнын
жобалағанда негізгі жіп пен арқау жіптің бағыттарын ескеру керек. Мата
жіптеріне қатысты бүкпе бағытының өзгеруі көлемді пішін қалыптастыруға
әсер етеді. Бүкпенің бағыты негізгі жіпке 45˚ бұрышпен болғанда пішіннің
максималды иімділігіне қол жеткізіледі, бұл әртүрлі кеуде ұштары болғанда
жақсы қонымдылықты қамтамасыз етеді. Өңір сызығына негізгі жіптер
параллель орналасқанда, бүкпенің орны мойын ойындысында, алдыңғы
бойдың ортаңғы сызығында, бүйір қиықта орналасуы тиімді.

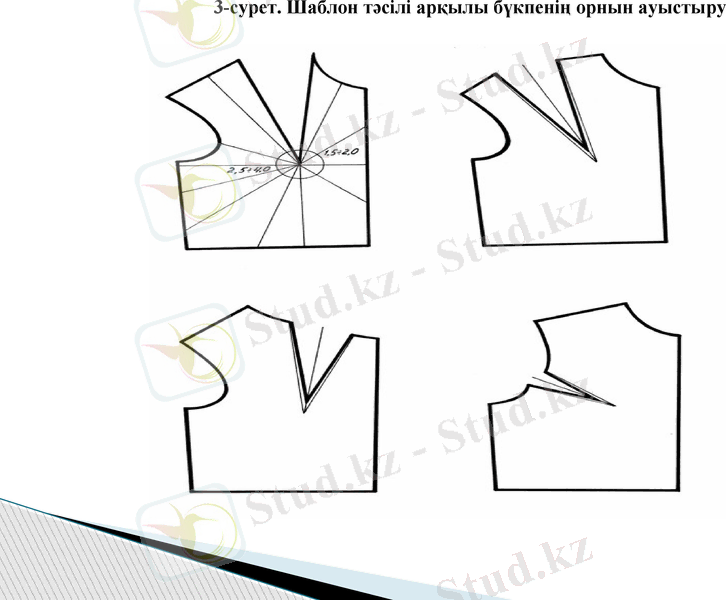

3-сурет. Шаблон тәсілі арқылы бүкпенің орнын ауыстыру
4-сурет. Графикалық тәсілмен бүкпенің орнын ауыстыру
5-сурет. Графикалық тәсілмен бүкпенің орнын
ауыстыру
2 Сәндік элементтер
Ручная работа ценилась всегда. Сейчас различные
аксессуары, выполненные вручную, находятся на
пике популярности. Украшения из кожи, своими
руками сделанные, позволят мастерице выразить
свою индивидуальность и щеголять в авторском
изделии, которого ни у кого больше не будет.
Техники декорирования
кожей 1.Драпировка. Драпировка, или жмурка, -
это один из самых простых и эффективных
способов обработки кожи. Жмурку можно
использовать для декорирования любых изделий
– от мелкой бижутерии до панно внушительных
размеров. Например, очень необычно смотрятся бутыли, обтянутые кожей в
технике жмурки. Они могут выполнять не только декоративную функцию, их
можно использовать и как емкости для хранения напитков. Драпировка
выполняется из мягкой, пластичной кожи. Предварительно щедро смазанная
клеем кожа наклеивается на основу, пальцами быстро формируются складки.
Складки могут быть произвольными или уложенными по определенному
рисунку.
2.Обтяжка. Техника обтяжка
используется для изготовления
множества предметов- сережек,
браслетов, заколок, обручей для волос,
брошей, колье, рамочек для фотографий.
В основном в этой технике выполняются
небольшие изделия. Замечательным
украшением интерьера вашего дома
станут миниатюрные обтянутые кожей
шкатулки.
. Оплетка. Сыромятная оплетка - одна из самых
древних кожевенных техник, однако и в наше
время она используется довольно широко. Оплетку
можно применять и для соединения частей
изделия, и в качестве самостоятельного элемента
отделки, что делает эту технику весьма
практичной. С помощью оплетки можно соединять
как толстые, так и тонкие кожи, благодаря чему в
этой техники вы сможете изготавливать и плотные,
хорошо сохраняющие свою форму подставки для
карандашей, и мягкие футляры для разнообразных
мелочей, носимые на шее. Наилучший материал
для изготовления оплетки - сыромятная кожа.
4.Смешанная техника. Сочетание техник работы с
кожей. Требуется не много терпения и как можно
большие фантазии. [2]
Разработка изделия
Схема последовательности изготовления изделия

Обоснование Эскизы украшений Обоснование выбранного материала
проблемы

Экономическое Инструменты,
Украшения из кожи
обоснование приспособления
и меха

Экологическое Охрана труда Технология
обоснование изготовления
