Есептеуіш құрылғыларда бұрама - гайка жұбын пайдалану

Презентация қосу

БАҚЫЛАУ ӨЛШЕУ
АСПАПТАРЫНЫҢ
ҚОЛДАНУ МАҚСАТЫ

ОРЫНДАҒАН: АЙМАГАМБЕТОВ ҒАЛЫМБЕК
ТОБЫ: УЗС –ТТ-21КАЗ
ҚАБЫЛДАҒАН: ЛАЗЗАТ

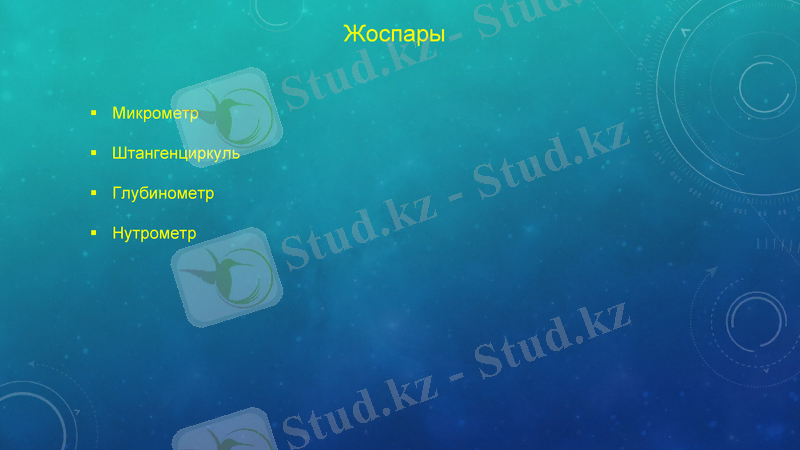

Жоспары

Микрометр

Штангенциркуль

Глубинометр

Нутрометр

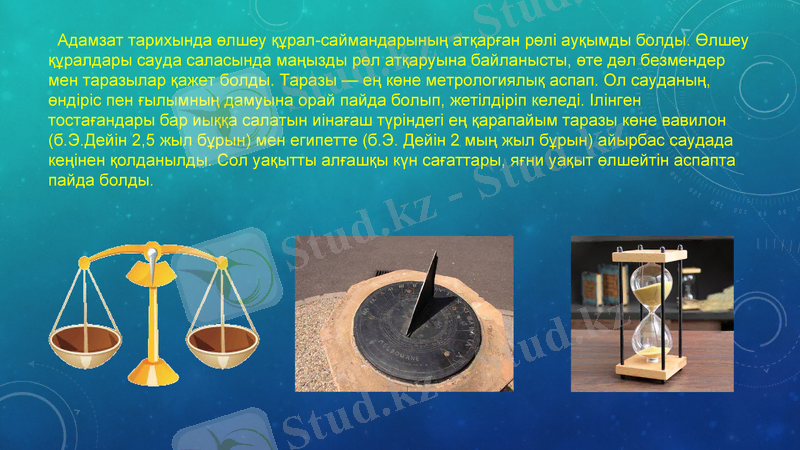

Адамзат тарихында өлшеу құрал-саймандарының атқарған рөлі ауқымды болды. Өлшеу
құралдары сауда саласында маңызды рөл атқаруына байланысты, өте дәл безмендер
мен таразылар қажет болды. Таразы — ең көне метрологиялық аспап. Ол сауданың,
өндіріс пен ғылымның дамуына орай пайда болып, жетілдіріп келеді. Ілінген тостағандары
бар иыққа салатын иінағаш түріндегі ең қарапайым таразы көне вавилон (б.Э.Дейін 2,5
жыл бұрын) мен египетте (б.Э. Дейін 2 мың жыл бұрын) айырбас саудада кеңінен
қолданылды. Сол уақытты алғашқы күн сағаттары, яғни уақыт өлшейтін аспапта пайда
болды.

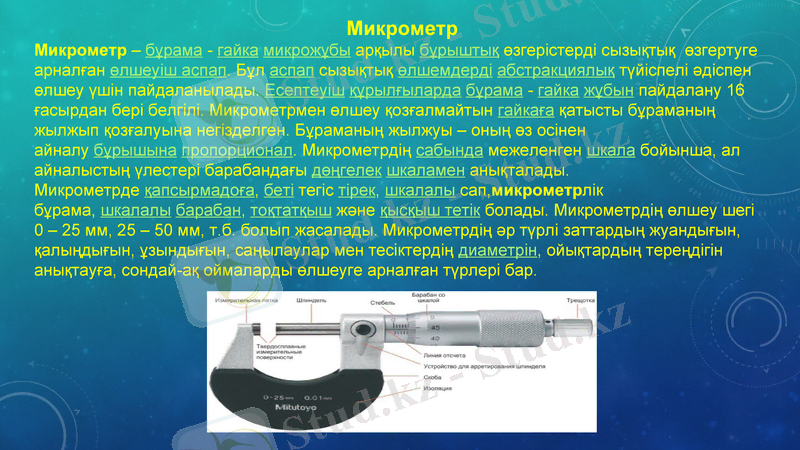

Микрометр
Микрометр – бұрама - гайка микрожұбы арқылы бұрыштық өзгерістерді сызықтық өзгертуге
арналған өлшеуіш аспап. Бұл аспап сызықтық өлшемдерді абстракциялық түйіспелі әдіспен
өлшеу үшін пайдаланылады. Есептеуіш құрылғыларда бұрама - гайка жұбын пайдалану 16
ғасырдан бері белгілі. Микрометрмен өлшеу қозғалмайтын гайкаға қатысты бұраманың
жылжып қозғалуына негізделген. Бұраманың жылжуы – оның өз осінен айналу бұрышына
пропорционал. Микрометрдің сабында межеленген шкала бойынша, ал айналыстың үлестері
барабандағы дөңгелек шкаламен анықталады. Микрометрде қапсырмадоға, беті тегіс тірек,
шкалалы сап,микрометрлік бұрама, шкалалы барабан, тоқтатқыш және қысқыш тетік
болады. Микрометрдің өлшеу шегі 0 – 25 мм, 25 – 50 мм, т.б. болып жасалады.
Микрометрдің әр түрлі заттардың жуандығын, қалыңдығын, ұзындығын, саңылаулар мен
тесіктердің диаметрін, ойықтардың тереңдігін анықтауға, сондай-ақ оймаларды өлшеуге
арналған түрлері бар.

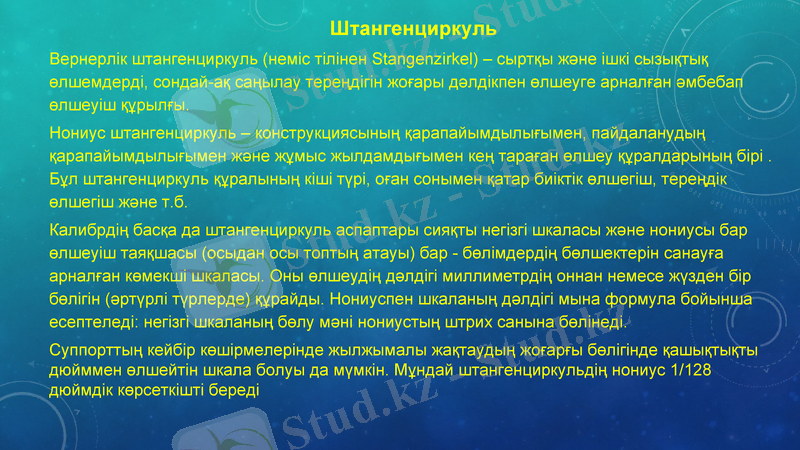

Штангенциркуль
Вернерлік штангенциркуль (неміс тілінен Stangenzirkel) – сыртқы және ішкі сызықтық
өлшемдерді, сондай-ақ саңылау тереңдігін жоғары дәлдікпен өлшеуге арналған әмбебап
өлшеуіш құрылғы.
Нониус штангенциркуль – конструкциясының қарапайымдылығымен, пайдаланудың
қарапайымдылығымен және жұмыс жылдамдығымен кең тараған өлшеу құралдарының бірі .
Бұл штангенциркуль құралының кіші түрі, оған сонымен қатар биіктік өлшегіш, тереңдік
өлшегіш және т.б.
Калибрдің басқа да штангенциркуль аспаптары сияқты негізгі шкаласы және нониусы бар
өлшеуіш таяқшасы (осыдан осы топтың атауы) бар - бөлімдердің бөлшектерін санауға
арналған көмекші шкаласы. Оны өлшеудің дәлдігі миллиметрдің оннан немесе жүзден бір
бөлігін (әртүрлі түрлерде) құрайды. Нониуспен шкаланың дәлдігі мына формула бойынша
есептеледі: негізгі шкаланың бөлу мәні нониустың штрих санына бөлінеді.
Суппорттың кейбір көшірмелерінде жылжымалы жақтаудың жоғарғы бөлігінде қашықтықты
дюйммен өлшейтін шкала болуы да мүмкін. Мұндай штангенциркульдің нониус 1/128
дюймдік көрсеткішті береді

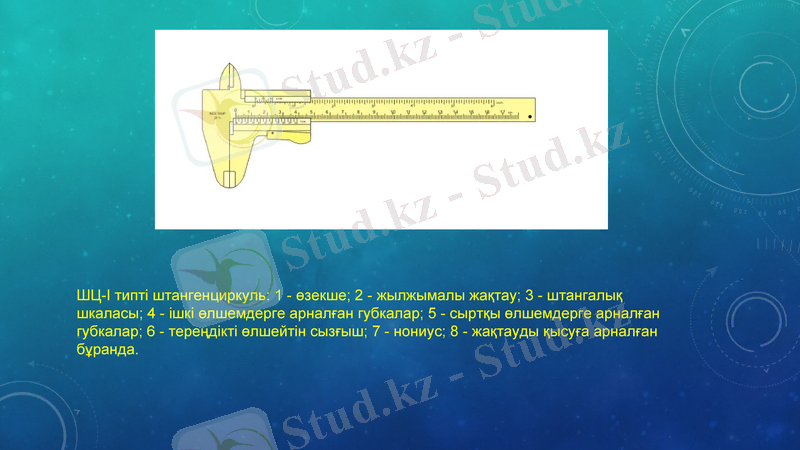

ШЦ-I типті штангенциркуль: 1 - өзекше; 2 - жылжымалы жақтау; 3 - штангалық
шкаласы; 4 - ішкі өлшемдерге арналған губкалар; 5 - сыртқы өлшемдерге арналған
губкалар; 6 - тереңдікті өлшейтін сызғыш; 7 - нониус; 8 - жақтауды қысуға арналған
бұранда.

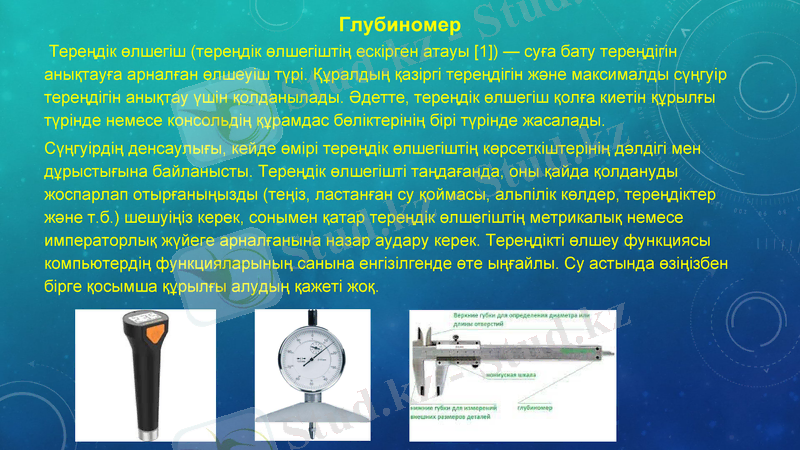

Глубиномер
Тереңдік өлшегіш (тереңдік өлшегіштің ескірген атауы [1]) — суға бату тереңдігін
анықтауға арналған өлшеуіш түрі. Құралдың қазіргі тереңдігін және максималды сүңгуір
тереңдігін анықтау үшін қолданылады. Әдетте, тереңдік өлшегіш қолға киетін құрылғы
түрінде немесе консольдің құрамдас бөліктерінің бірі түрінде жасалады.
Сүңгуірдің денсаулығы, кейде өмірі тереңдік өлшегіштің көрсеткіштерінің дәлдігі мен
дұрыстығына байланысты. Тереңдік өлшегішті таңдағанда, оны қайда қолдануды
жоспарлап отырғаныңызды (теңіз, ластанған су қоймасы, альпілік көлдер, тереңдіктер
және т.б.) шешуіңіз керек, сонымен қатар тереңдік өлшегіштің метрикалық немесе
императорлық жүйеге арналғанына назар аудару керек. Тереңдікті өлшеу функциясы
компьютердің функцияларының санына енгізілгенде өте ыңғайлы. Су астында өзіңізбен
бірге қосымша құрылғы алудың қажеті жоқ.

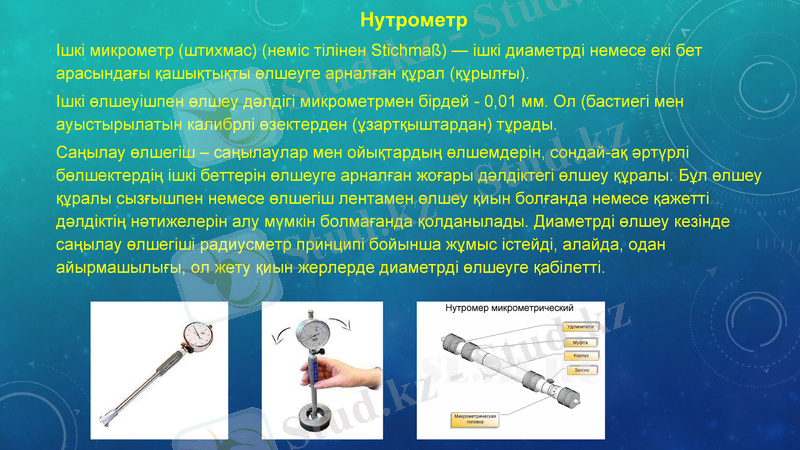

Нутрометр
Ішкі микрометр (штихмас) (неміс тілінен Stichmaß) — ішкі диаметрді немесе екі бет
арасындағы қашықтықты өлшеуге арналған құрал (құрылғы).
Ішкі өлшеуішпен өлшеу дәлдігі микрометрмен бірдей - 0,01 мм. Ол (бастиегі мен
ауыстырылатын калибрлі өзектерден (ұзартқыштардан) тұрады.
Саңылау өлшегіш – саңылаулар мен ойықтардың өлшемдерін, сондай-ақ әртүрлі
бөлшектердің ішкі беттерін өлшеуге арналған жоғары дәлдіктегі өлшеу құралы. Бұл өлшеу
құралы сызғышпен немесе өлшегіш лентамен өлшеу қиын болғанда немесе қажетті
дәлдіктің нәтижелерін алу мүмкін болмағанда қолданылады. Диаметрді өлшеу кезінде
саңылау өлшегіші радиусметр принципі бойынша жұмыс істейді, алайда, одан
айырмашылығы, ол жету қиын жерлерде диаметрді өлшеуге қабілетті.

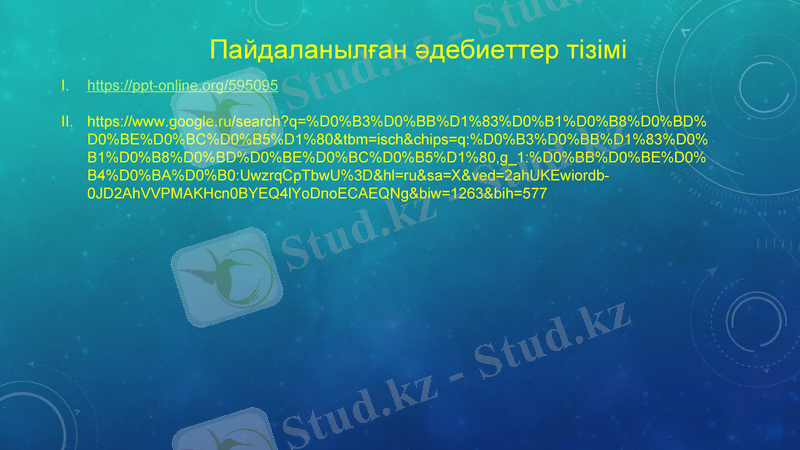

Пайдаланылған әдебиеттер тізімі
I. https://ppt-online.org/595095

II. https://www.google.ru/search?q=%D0%B3%D0%BB%D1%83%D0%B1%D0%B8%D0%BD
%D0%BE%D0%BC%D0%B5%D1%80&tbm=isch&chips=q:%D0%B3%D0%BB
%D1%83%D0%B1%D0%B8%D0%BD%D0%BE%D0%BC%D0%B5%D1%80,g_1:%D0%BB
%D0%BE%D0%B4%D0%BA%D0%B0:UwzrqCpTbwU
%3D&hl=ru&sa=X&ved=2ahUKEwiordb-
0JD2AhVVPMAKHcn0BYEQ4lYoDnoECAEQNg&biw=1263&bih=577
НАЗАРЛАРЫҢЫЗҒА
РАХМЕТ!!!
