Slide 1

Сигналдың негізгі параметрлері

Орындаған:Джангазұлы Алдияр; Оралтай Диасбек; Жасбуынов Асылжан; Базарбай Абзал

Тексерген: Юсупова Гульбахар Мадреймовна

Slide 2

ЖОСПАР

Сигнал

Сигналдың түрлері

Аналогтық сигнал

Сандық сигнал

Дискретті сигнал

Сигналдың негізгі сипаттамалары

Сигналдың негізгі параметрлері

Slide 3

Cигнал

Сигнал - бұл бір немесе бірнеше жүйелермен кеңістікке жіберілетін арнайы код. Бұл тұжырым жалпы.

Ақпарат және байланыс саласында кез-келген деректердің арнайы тасушысы хабарларды беру үшін пайдаланылатын сигнал ретінде қолданылады. Ол құрылуы мүмкін, бірақ қабылданбайды, соңғы жағдай қажет емес. Егер сигнал хабарлама болса, оның «аулау» қажет деп есептеледі.

Slide 4

Сигналдың түрлері

Аналогтық

Сандық

Дискретті

Slide 5

Аналогтық сигнал

Аналогтық сигнал үздіксіз уақытша деректерді беру әдісі болып табылады.

Сигнал мәнін уақыттың белгілі бір мезетінде өлшеуге болатын сигналдың түрі. Аналогтік сигнал атауы осы сигналды тудыратын физикалық процеске толық ұқсас, яғни аналогтік екенін көрсетіп тұр. Бір өлшемді Аналогтік сигнал өзінің графигімен (осцилограммасымен) көрнекі түрде бейнеленеді, ол үздіксіз қисық түрінде немесе үзік нүктелері бар қисық түрінде де болуы мүмкін. Әуел баста радиоэлсктроникада тек аналогті сигналдар пайдаланылған. Аналогтік сигналға гармоникалық сигналдар жатады

Slide 6

Сандық сигнал

Сандық сигнал арнайы деректер ағыны болып табылады, ол дискретті функциялармен сипатталады. Оның амплитудасы қазірдің өзінде көрсетілген белгілі бір мәнді қабылдай алады. Егер аналогтық сигнал үлкен шуды қабылдауға қабілетті болса, онда сандық сүзгі қабылданған кедергіні ең көп сүзеді.

Сонымен қатар, деректерді берудің бұл түрі ақпаратты қажетсіз семантикалық жүктемесіз жүзеге асырады. Бірдей физикалық арна арқылы бірнеше кодты жіберуге болады.

Цифрлық сигналдың түрлері жоқ, өйткені ол дербес және дербес деректерді беру әдісі ретінде қарастырылады. Бұл екілік ағын. Біздің уақытта бұл сигнал ең танымал болып саналады. Бұл пайдаланудың қарапайымдылығына байланысты.

Slide 7

Дискретті сигнал

Енді әрбір адам өз компьютерінде ұялы телефон немесе қандай да бір «қоңырау шалушы» пайдаланады. Инструменттер немесе бағдарламалық қамтамасыз етудің міндеттерінің бірі сигнал беру болып табылады, бұл жағдайда дауыс ағыны. Үздіксіз толқындарды жіберу үшін жоғары өткізу қабілеті бар арнаны қажет етеді. Сондықтан дискреттік сигналды қолдану туралы шешім қабылданды. Ол толқынды өзі емес, оның сандық көрінісін жасамайды. Неге солай? Өткізу технологиядан (мысалы, телефон немесе компьютер) пайда болғандықтан. Ақпараттың бұл түрінің қандай артықшылығы бар? Оған берілетін деректердің жалпы саны азаяды, ал пакеттік негізделген жіберуді ұйымдастыру оңайырақ.

«Дискреттеу» ұғымы бұрыннан бері компьютерлік техника жұмысында тұрақты түрде қолданылады . Осы сигналдың арқасында үздіксіз ақпарат берілмейді, ол арнайы таңбалар мен әріптермен толығымен кодталады және арнайы блоктарда жиналған деректер. Олар жеке және толық бөлшектер. Бұл кодтау әдісі көп уақыт бұрын фонға көшті, бірақ ол мүлдем жойылмады. Оған қоса, кішкене ақпарат бөліктерін оңай аударуға болады.

Slide 8

Сигналдың негізгі сипаттамалары

Амплитуда-бұл сигнал кернеуінің нөлдік шекті мәннен оң немесе теріс мәндер аймағына максималды ауытқуы. Бұл сигнал өзгеретін шектерді білдіреді. Амплитудасы әдетте вольтпен өлшенеді (В) . Егер амплитудасы тым үлкен болса, онда өткізгіш қызып кетуі және істен шығуы мүмкін. Кернеу жеткіліксіз болған кезде сигнал өткізгіште тым тез сөніп, қабылдағышқа жетпейді.

Жиілік-бұл уақыт бірлігіндегі сигналдың тербелістерінің саны. Стандарттау үшін уақыт бірлігі ретінде бір секунд қолданылады. Жиіліктің өлшем бірлігі-Герц (Гц) . Бір Герц секундына бір сигнал тербелісіне сәйкес келеді.

Фаза синусоиданың бастапқы мәнінен өзгере бастайтынын көрсетеді. Фаза градуспен немесе радианмен өлшенеді. Егер біз градус туралы айтатын болсақ, онда фазаның мәні 0-ден 360-қа дейін болуы мүмкін.

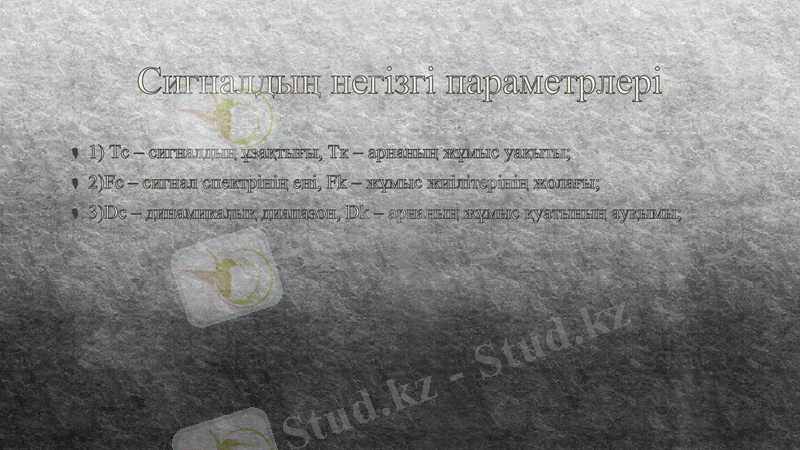

Slide 9

Сигналдың негізгі параметрлері

1) Tc - сигналдың ұзақтығы, Тк - арнаның жұмыс уақыты;

2) Fc - сигнал спектрінің ені, Fk - жұмыс жиілітерінің жолағы;

3) Dc - динамикалық диапазон, Dk - арнаның жұмыс қуатының ауқымы;

Slide 10

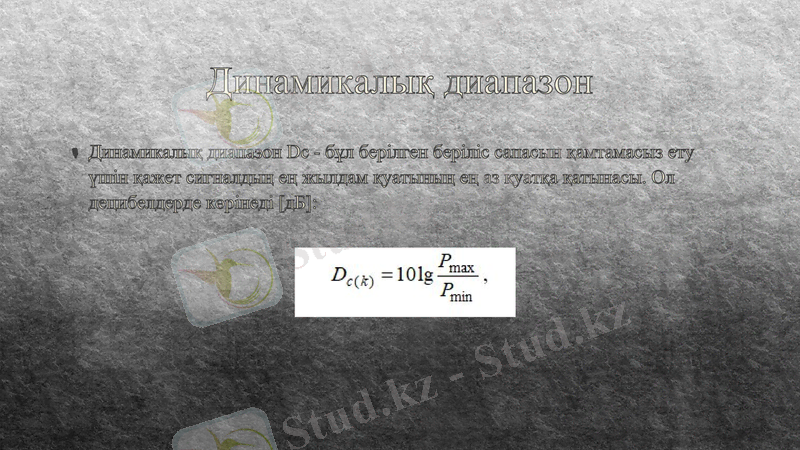

Динамикалық диапазон

Динамикалық диапазон Dс - бұл берілген беріліс сапасын қамтамасыз ету үшін қажет сигналдың ең жылдам қуатының ең аз қуатқа қатынасы. Ол децибелдерде көрінеді [дБ] :

Slide 11

Сигнал спектрінің ені

Іс жүзінде сигнал спектрінің ені -оның негізгі энергиясы шоғырланған жиілік диапазоны. Бұл параметр оның өмір сүру аралығындағы сигналдың өзгеру жылдамдығы туралы түсінік береді.

Байланыс техникасында олар сигнал спектрін азайтуға тырысады, өйткені аппаратура туры мен байланыс желісінде өткізу жиілігі шектеулі. Спектр қысқарған кезде сигналдың рұқсат етілген бұрмалануынан шығады.

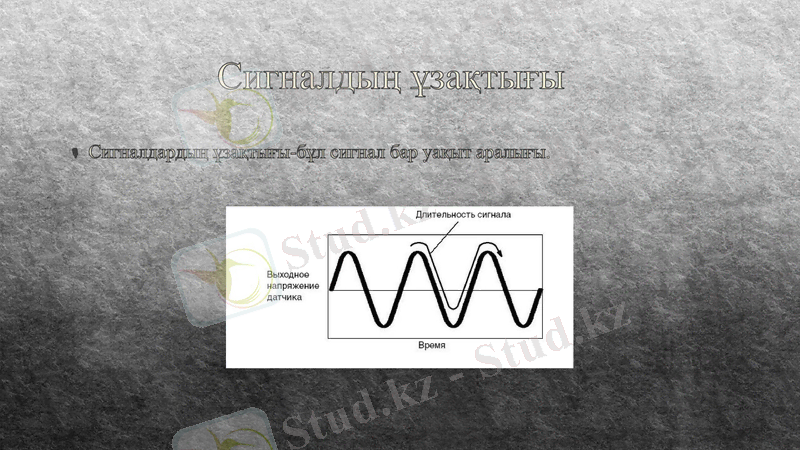

Slide 12

Сигналдың ұзақтығы

Сигналдардың ұзақтығы-бұл сигнал бар уақыт аралығы.

Slide 13

Арнадағы шу

арнадағы шудың орташа деңгейі

Максималды қуат кейде жеткілікті үлкен уақыт аралығында орташа сигнал күші арқылы көрсетіледі

қуат бойынша сигналдың пик факторы

Slide 14

Сигналдың көлемі

сигналдың көлемі арна көлемі

Жеткілікті жоғары сапалы көлемі V бар сигналды тарату үшін мына шартты орындау қажет
