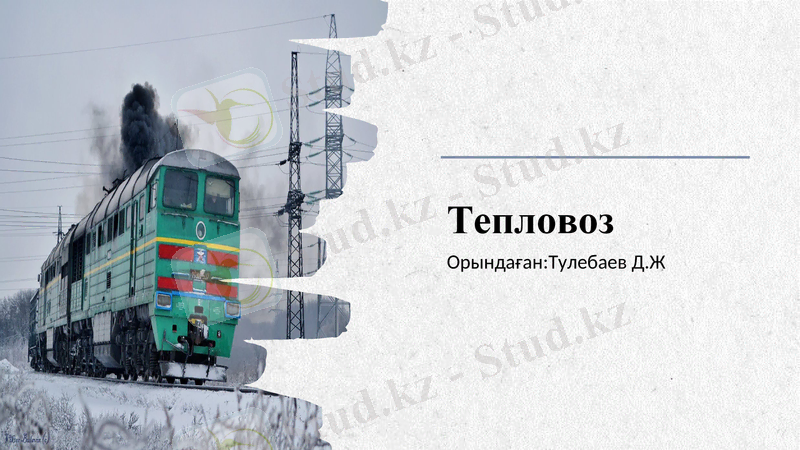

Тепловоздардың құрылымы, беріліс түрлері және карьерлік қолданылуы

Тепловоз

Орындаған:Тулебаев Д. Ж

Тепловоз

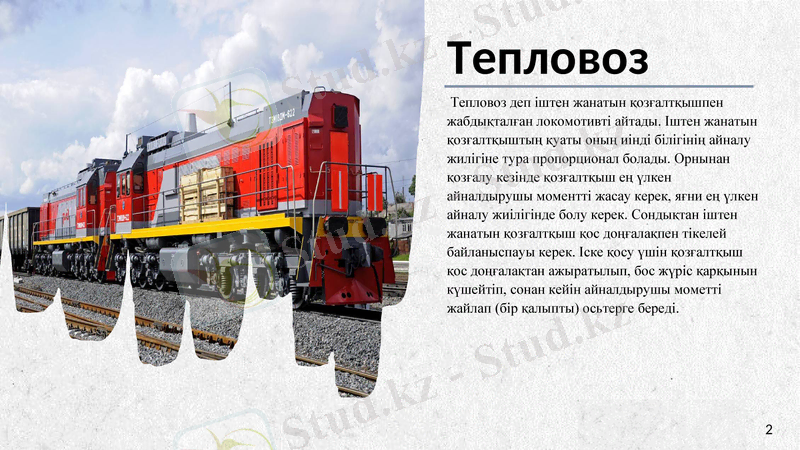

Тепловоз деп іштен жанатын қозғалтқышпен жабдықталған локомотивті айтады. Іштен жанатын қозғалтқыштың қуаты оның иінді білігінің айналу жилігіне тура пропорционал болады. Орнынан қозғалу кезінде қозғалтқыш ең үлкен айналдырушы моментті жасау керек, яғни ең үлкен айналу жиілігінде болу керек. Сондықтан іштен жанатын қозғалтқыш қос доңғалақпен тікелей байланыспауы керек. Іске қосу үшін қозғалтқыш қос доңғалақтан ажыратылып, бос жүріс қарқынын күшейтіп, сонан кейін айналдырушы мометті жайлап (бір қалыпты) осьтерге береді.

Notes: © Showeet. com - бесплатные шаблоны PowerPoint

Тепловоздың Қозғаушы типтерге байланысты бөлінуі

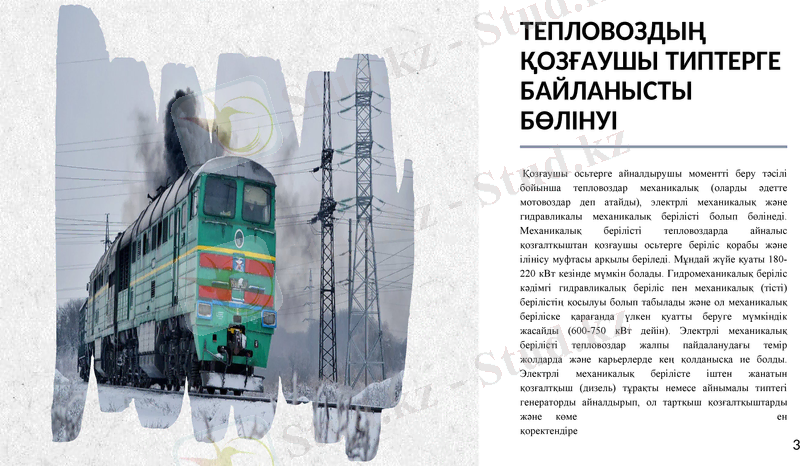

Қозғаушы осьтерге айналдырушы моментті беру тəсілі бойынша тепловоздар механикалық (оларды əдетте мотовоздар деп атайды), электрлі механикалық жəне гидравликалы механикалық берілісті болып бөлінеді. Механикалық берілісті тепловоздарда айналыс қозғалтқыштан қозғаушы осьтерге беріліс қорабы жəне ілінісу муфтасы арқылы беріледі. Мұндай жүйе қуаты 180-220 кВт кезінде мүмкін болады. Гидромеханикалық беріліс кəдімгі гидравликалық беріліс пен механикалық (тісті) берілістің қосылуы болып табылады жəне ол механикалық беріліске қарағанда үлкен қуатты беруге мүмкіндік жасайды (600-750 кВт дейін) . Электрлі механикалық берілісті тепловоздар жалпы пайдаланудағы темір жолдарда жəне карьерлерде кең қолданысқа ие болды. Электрлі механикалық берілісте іштен жанатын қозғалтқыш (дизель) тұрақты немесе айнымалы типтегі генераторды айналдырып, ол тартқыш қозғалтқыштарды жəне көмекші машиналарды электр энергиясымен қоректендіреді.

Notes: © Showeet. com - бесплатные шаблоны PowerPoint

Қолданыс

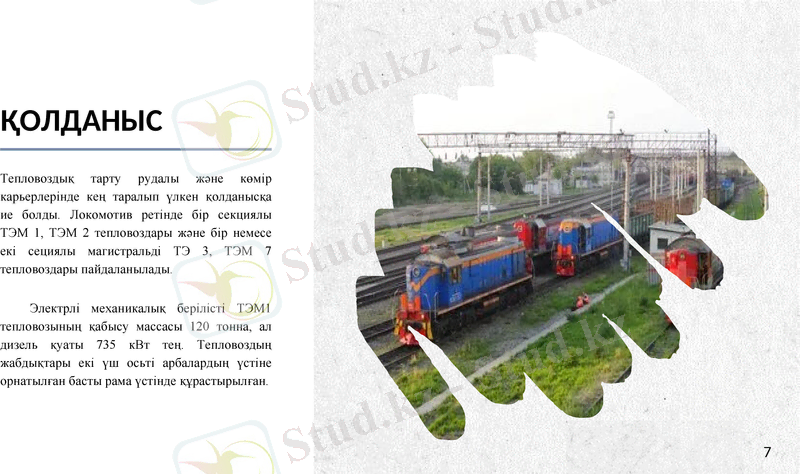

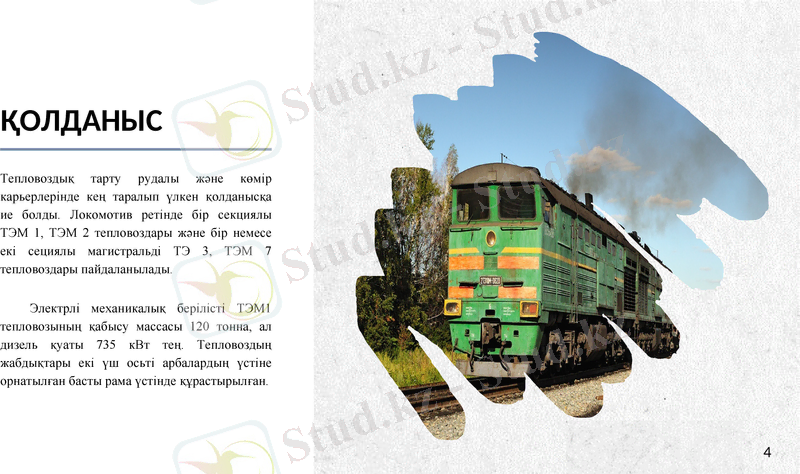

Тепловоздық тарту рудалы жəне көмір карьерлерінде кең таралып үлкен қолданысқа ие болды. Локомотив ретінде бір секциялы ТЭМ 1, ТЭМ 2 тепловоздары жəне бір немесе екі сециялы магистральді ТЭ 3, ТЭМ 7 тепловоздары пайдаланылады.

Электрлі механикалық берілісті ТЭМ1 тепловозының қабысу массасы 120 тонна, ал дизель қуаты 735 кВт тең. Тепловоздың жабдықтары екі үш осьті арбалардың үстіне орнатылған басты рама үстінде құрастырылған.

Notes: © Showeet. com - бесплатные шаблоны PowerPoint

Тепловоз шанағы

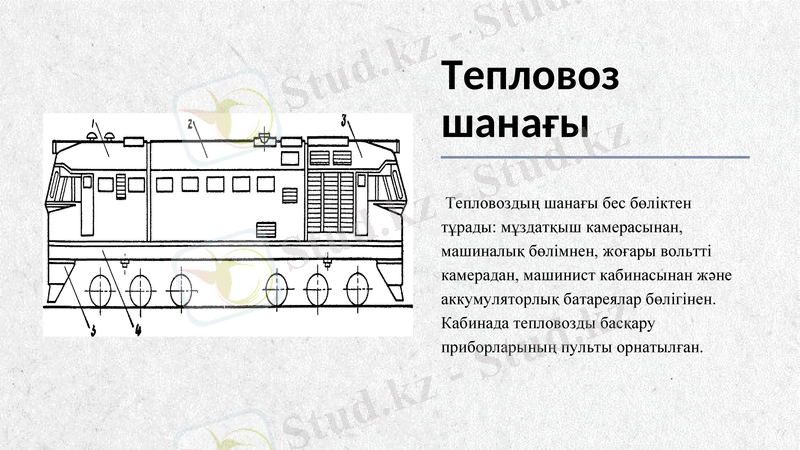

Тепловоздың шанағы бес бөліктен тұрады: мұздатқыш камерасынан, машиналық бөлімнен, жоғары вольтті камерадан, машинист кабинасынан жəне аккумуляторлық батареялар бөлігінен. Кабинада тепловозды басқару приборларының пульты орнатылған.

Тепловозды басқару

Тепловозды басқару сегіз позициялы басқару аппаратымен (контроллермен) жүргізіледі. 2Д50 дизель білігінде басты генератор орнатылған. Осыдан басқа басты генератор арқылы компрессор, тартқыш қозғалтқыштарды суытатын желдеткіштер, қоректендіру тізбектерін басқару, жарықтандыру жəне мұздатқыш желдеткіштер генераторы іске қосылады. Əр қайсысында үш қозғалтқышы бар екі топтағы тартқыш қозғалтқыштары тізбектеліп қосылады.

Notes: © Showeet. com - бесплатные шаблоны PowerPoint

Қолданыс

Notes: © Showeet. com - бесплатные шаблоны PowerPoint

Тепловоз тиімділігі

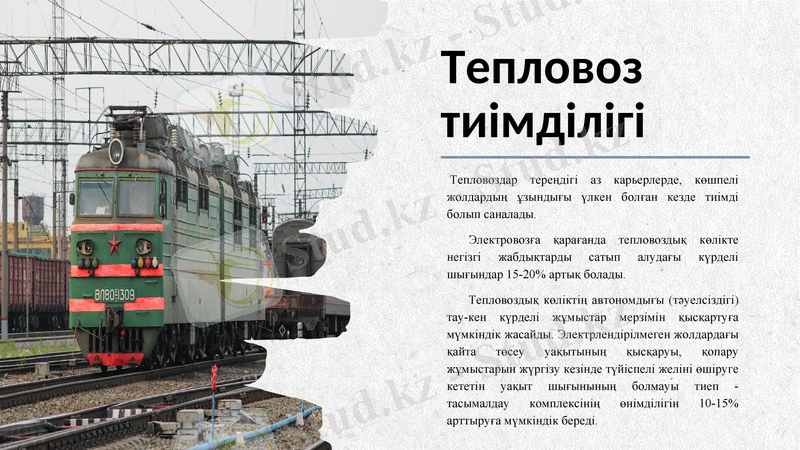

Тепловоздар тереңдігі аз карьерлерде, көшпелі жолдардың ұзындығы үлкен болған кезде тиімді болып саналады.

Электровозға қарағанда тепловоздық көлікте негізгі жабдықтарды сатып алудағы күрделі шығындар 15-20% артық болады.

Тепловоздық көліктің автономдығы (тəуелсіздігі) тау-кен күрделі жұмыстар мерзімін қысқартуға мүмкіндік жасайды. Электрлендірілмеген жолдардағы қайта төсеу уақытының қысқаруы, қопару жұмыстарын жүргізу кезінде түйіспелі желіні өшіруге кететін уақыт шығынының болмауы тиеп - тасымалдау комплексінің өнімділігін 10-15% арттыруға мүмкіндік береді.
