DEM бойынша өзендер мен олардың бассейндерінің кейбір гидрографиялық сипаттамаларын анықтау

Презентация қосу

Тақырыбы: Гидрологиялық құбылыстарды модельдеудегі бағдарламалық
қосымша модульдер (Весеннее половодье, Затопление территорий):
қолданылуы, қажетті мәліметтер, мүмкіндіктері, артықшылықтары мен
кемшіліктері.
• Геоақпараттық технологияларды енгізу, сандық картографиялық материалдар мен DEM-ді қолдану
гидрографиялық сипаттамаларды есептеудің дәлдігін айтарлықтай жеңілдетеді және арттырады, сонымен
қатар картографиялық ақпаратты қолдану мүмкіндіктерін едәуір кеңейтеді [Калинин, Пянков, 2010].
• Қазіргі уақытта гидрологиялық мәселелердің бірнеше кластары ГАЖ технологиялары арқылы шешілуде
[Калинин, Пянков, 2010]:
• 1) гидрологиялық мәліметтер базасын құру және жүргізу;
• 2) өзендер мен олардың бассейндерінің гидрологиялық және гидрографиялық сипаттамаларын анықтау
және нақтылау;
• 3) гидрографиялық және гидрологиялық көрсеткіштерді есептеуге арналған сандық картографиялық
модельдеу;
• 4) гидрологиялық талдау.
• Ұсынылып отырған басылымда практикада жиі кездесетін бірнеше гидрологиялық мәселелердің әдістері
мен практикалық шешімдері (геоақпараттық технологияларды қолдану арқылы) қысқаша талқыланады:
• 1) биіктіктің гидрологиялық дұрыс модельдерін құру және олардың негізінде дренаждық бассейн
шекараларын автоматтандырылған анықтау;
• 2) DEM бойынша өзендер мен олардың бассейндерінің кейбір гидрографиялық сипаттамаларын анықтау;
• 3) егжей-тегжейлі цифрлық биіктік моделін қолдана отырып, елді мекен шегінде су тасқыны мен жоғары
су тасқыны өту кезінде ықтимал су басу аймақтарының шекараларын анықтау;

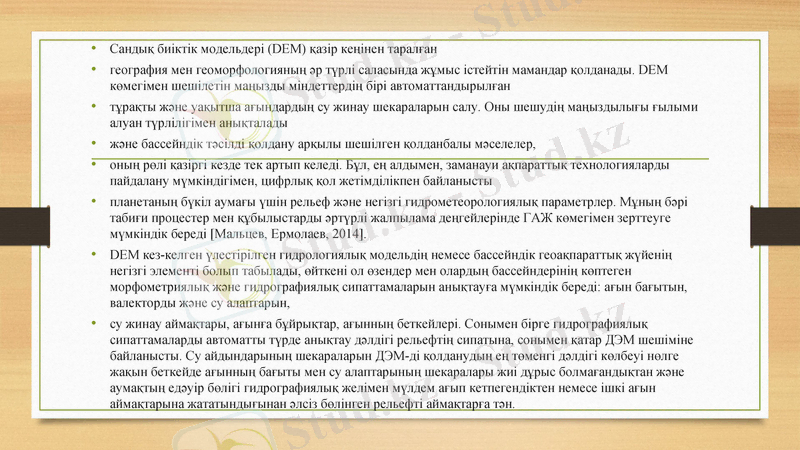

• Сандық биіктік модельдері (DEM) қазір кеңінен таралған
• география мен геоморфологияның әр түрлі саласында жұмыс істейтін мамандар
қолданады. DEM көмегімен шешілетін маңызды міндеттердің бірі
автоматтандырылған
• тұрақты және уақытша ағындардың су жинау шекараларын салу. Оны шешудің
маңыздылығы ғылыми алуан түрлілігімен анықталады
• және бассейндік тәсілді қолдану арқылы шешілген қолданбалы мәселелер,
• оның рөлі қазіргі кезде тек артып келеді. Бұл, ең алдымен, заманауи ақпараттық
технологияларды пайдалану мүмкіндігімен, цифрлық қол жетімділікпен
байланысты
• планетаның бүкіл аумағы үшін рельеф және негізгі гидрометеорологиялық
параметрлер. Мұның бәрі табиғи процестер мен құбылыстарды әртүрлі жалпылама
деңгейлерінде ГАЖ көмегімен зерттеуге мүмкіндік береді [Мальцев, Ермолаев,
2014].
• DEM кез-келген үлестірілген гидрологиялық модельдің немесе бассейндік
геоақпараттық жүйенің негізгі элементі болып табылады, өйткені ол өзендер мен
олардың бассейндерінің көптеген морфометриялық және гидрографиялық
сипаттамаларын анықтауға мүмкіндік береді: ағын бағытын, валекторды және су
алаптарын,
• су жинау аймақтары, ағынға бұйрықтар, ағынның беткейлері. Сонымен бірге
гидрографиялық сипаттамаларды автоматты түрде анықтау дәлдігі рельефтің
сипатына, сонымен қатар ДЭМ шешіміне байланысты. Су айдындарының

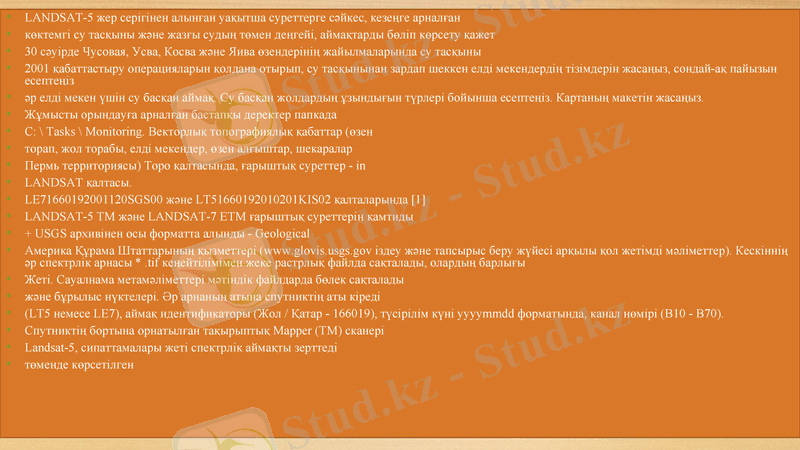

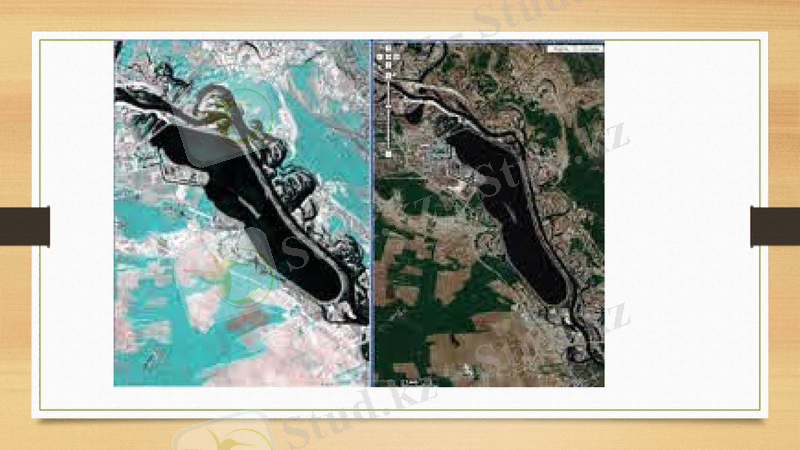

• LANDSAT-5 жер серігінен алынған уақытша суреттерге сәйкес, кезеңге арналған
• көктемгі су тасқыны және жазғы судың төмен деңгейі, аймақтарды бөліп көрсету қажет
• 30 сәуірде Чусовая, Усва, Косва және Яива өзендерінің жайылмаларында су тасқыны

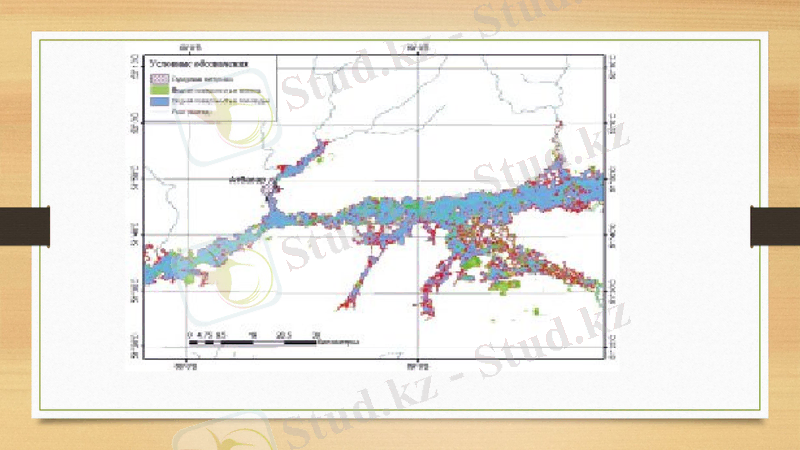

• 2001 қабаттастыру операцияларын қолдана отырып, су тасқынынан зардап шеккен елді мекендердің тізімдерін жасаңыз,
сондай-ақ пайызын есептеңіз
• әр елді мекен үшін су басқан аймақ. Су басқан жолдардың ұзындығын түрлері бойынша есептеңіз. Картаның макетін жасаңыз.
• Жұмысты орындауға арналған бастапқы деректер папкада
• C: \ Tasks \ Monitoring. Векторлық топографиялық қабаттар (өзен
• торап, жол торабы, елді мекендер, өзен алғыштар, шекаралар
• Пермь территориясы) Topo қалтасында, ғарыштық суреттер - in
• LANDSAT қалтасы.
• LE71660192001120SGS00 және LT51660192010201KIS02 қалталарында [1]
• LANDSAT-5 TM және LANDSAT-7 ETM ғарыштық суреттерін қамтиды
• + USGS архивінен осы форматта алынды - Geological
• Америка Құрама Штаттарының қызметтері (www.glovis.usgs.gov іздеу және тапсырыс беру жүйесі арқылы қол жетімді
мәліметтер). Кескіннің әр спектрлік арнасы * .tif кеңейтілімімен жеке растрлық файлда сақталады, олардың барлығы
• Жеті. Сауалнама метамәліметтері мәтіндік файлдарда бөлек сақталады
• және бұрылыс нүктелері. Әр арнаның атына спутниктің аты кіреді
• (LT5 немесе LE7), аймақ идентификаторы (Жол / Қатар - 166019), түсірілім күні yyyymmdd форматында, канал нөмірі (B10 -
B70).
• Спутниктің бортына орнатылған тақырыптық Mapper (TM) сканері
• Landsat-5, сипаттамалары жеті спектрлік аймақты зерттеді
• төменде көрсетілген

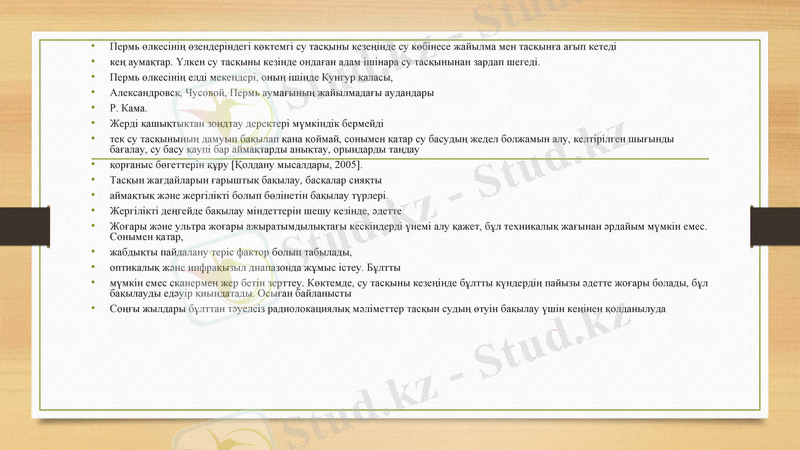

• Пермь өлкесінің өзендеріндегі көктемгі су тасқыны кезеңінде су көбінесе жайылма мен тасқынға ағып
кетеді
• кең аумақтар. Үлкен су тасқыны кезінде ондаған адам ішінара су тасқынынан зардап шегеді.
• Пермь өлкесінің елді мекендері, оның ішінде Кунгур қаласы,
• Александровск, Чусовой, Пермь аумағының жайылмадағы аудандары
• Р. Кама.
• Жерді қашықтықтан зондтау деректері мүмкіндік бермейді
• тек су тасқынының дамуын бақылап қана қоймай, сонымен қатар су басудың жедел болжамын алу,
келтірілген шығынды бағалау, су басу қаупі бар аймақтарды анықтау, орындарды таңдау
• қорғаныс бөгеттерін құру [Қолдану мысалдары, 2005].
• Тасқын жағдайларын ғарыштық бақылау, басқалар сияқты
• аймақтық және жергілікті болып бөлінетін бақылау түрлері.
• Жергілікті деңгейде бақылау міндеттерін шешу кезінде, әдетте
• Жоғары және ультра жоғары ажыратымдылықтағы кескіндерді үнемі алу қажет, бұл техникалық жағынан
әрдайым мүмкін емес. Сонымен қатар,
• жабдықты пайдалану теріс фактор болып табылады,
• оптикалық және инфрақызыл диапазонда жұмыс істеу. Бұлтты
• мүмкін емес сканермен жер бетін зерттеу. Көктемде, су тасқыны кезеңінде бұлтты күндердің пайызы
әдетте жоғары болады, бұл бақылауды едәуір қиындатады. Осыған байланысты
• Соңғы жылдары бұлттан тәуелсіз радиолокациялық мәліметтер тасқын судың өтуін бақылау үшін кеңінен
қолданылуда

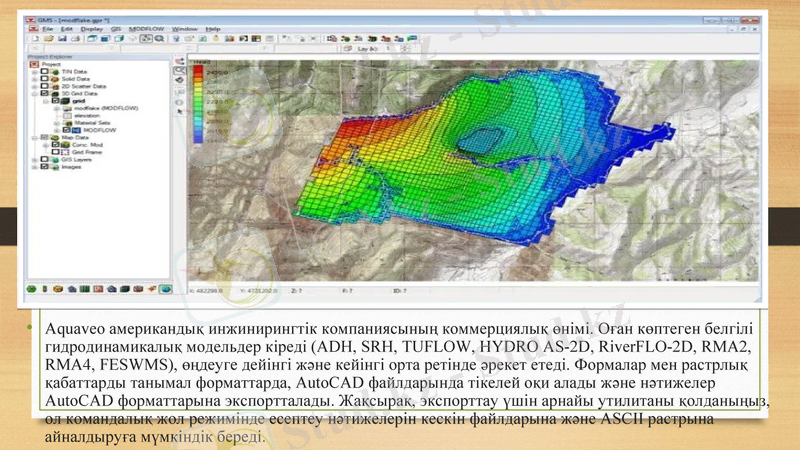

• Aquaveo американдық инжинирингтік компаниясының коммерциялық өнімі. Оған
көптеген белгілі гидродинамикалық модельдер кіреді (ADH, SRH, TUFLOW, HYDRO AS-2D,
RiverFLO-2D, RMA2, RMA4, FESWMS), өңдеуге дейінгі және кейінгі орта ретінде әрекет
етеді. Формалар мен растрлық қабаттарды танымал форматтарда, AutoCAD файлдарында
тікелей оқи алады және нәтижелер AutoCAD форматтарына экспортталады. Жақсырақ,
экспорттау үшін арнайы утилитаны қолданыңыз, ол командалық жол режимінде есептеу
нәтижелерін кескін файлдарына және ASCII растрына айналдыруға мүмкіндік береді.
• Қосымшаны әзірлеу Web Application Builder көмегімен жүзеге асырылды. Веб-
қосымшаларға арналған стандартты виджеттерден басқа, қолданбалы мәселелерді
шешуге бағытталған мамандандырылған виджеттер жиынтығы жасалды:
• өткен жылдардағы көктемгі су тасқыны кезінде өлшеу пункттеріндегі су деңгейлері
туралы нақты деректерді талдау;
• стационарлық өлшеу бекеттеріндегі жедел жағдай мен қысқа мерзімді болжам
туралы толық ақпаратты іздеу және қарау;
• уақытша автоматты өлшеу станцияларындағы пайдалану жағдайы туралы толық
ақпаратты іздеу және қарау;
• су деңгейі 50 см қадаммен көтерілген кезде су басу аймақтарын талдау;
• су басу аймақтарын есептеу және су басқан үйлерді ерікті деңгейге анықтау;
• тасқын пайда болатын ерікті орын үшін судың көтерілу деңгейін анықтау;
• дабылмен қамтылған халықтың саны;
• уақытша орналастыру пункттері, су тасқыны қаупі бар гидротехникалық
құрылыстар мен елді мекендер туралы өзара байланысты ақпаратты іздеу және
қарау.
• Spatial Analyst кеңістіктік талдау операцияларын орындау үшін қолданылатын 170
геоөңдеу құралдарынан тұрады. Таза аналитикалықтан басқа құралдар, бұл
құралдардың негізгі санаттарында негізгі математикалық және логикалық
операцияларды орындайтын, сонымен қатар операцияларды құратын және
манипуляциялайтын құралдар бар. растрлық мәліметтер жиынтығы. Құралдар
функционалдығы бойынша 19 топқа бөлінеді. [4]
Пайдаланылған әдебиеттер

1. http://viu.tsu.ru/news/practices/6018/
2. http://method.meteorf.ru/publ/tr/tr349/roman.pdf /
3. http://www.gisa.ru/63124.html
4. https://www.natural-sciences.ru/ru/article/view?id=37167
