ТАҚЫРЫБЫ: ГИДРОЛОГИЯЛЫҚ ҚҰБЫЛЫСТАРДЫ МОДЕЛЬДЕУДЕГІ
БАҒДАРЛАМАЛЫҚ ҚОСЫМША МОДУЛЬДЕР (РИСК ЧС, ПРОРЫВ ГТС):
ҚОЛДАНЫЛУЫ, ҚАЖЕТТІ МӘЛІМЕТТЕР, МҮМКІНДІКТЕРІ, АРТЫҚШЫЛЫҚТАРЫ
МЕН КЕМШІЛІКТЕРІ.

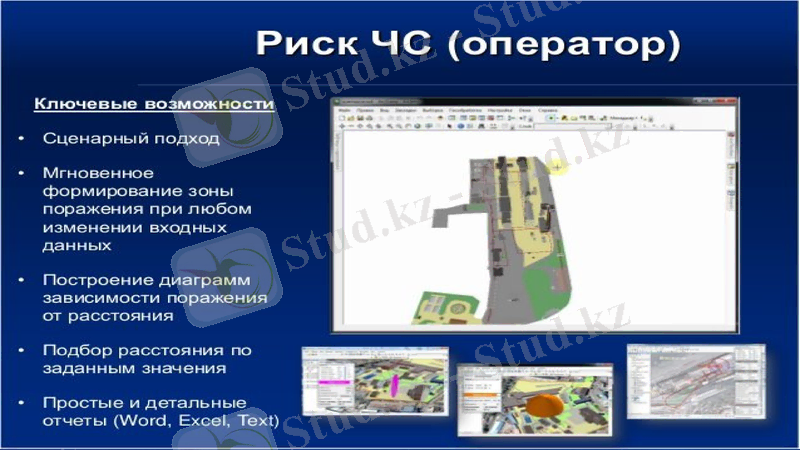

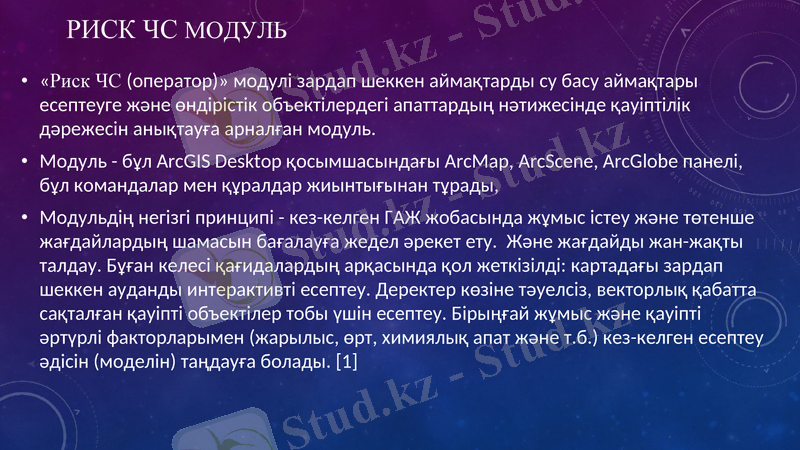

РИСК ЧС МОДУЛЬ
• «Риск ЧС (оператор)» модулі зардап шеккен аймақтарды су басу аймақтары
есептеуге және өндірістік объектілердегі апаттардың нәтижесінде қауіптілік
дәрежесін анықтауға арналған модуль.
• Модуль - бұл ArcGIS Desktop қосымшасындағы ArcMap, ArcScene, ArcGlobe панелі,
бұл командалар мен құралдар жиынтығынан тұрады,
• Модульдің негізгі принципі - кез-келген ГАЖ жобасында жұмыс істеу және төтенше
жағдайлардың шамасын бағалауға жедел әрекет ету. Және жағдайды жан-жақты
талдау. Бұған келесі қағидалардың арқасында қол жеткізілді: картадағы зардап
шеккен ауданды интерактивті есептеу. Деректер көзіне тәуелсіз, векторлық қабатта
сақталған қауіпті объектілер тобы үшін есептеу. Бірыңғай жұмыс және қауіпті әртүрлі
факторларымен (жарылыс, өрт, химиялық апат және т.б.) кез-келген есептеу әдісін
(моделін) таңдауға болады. [1]

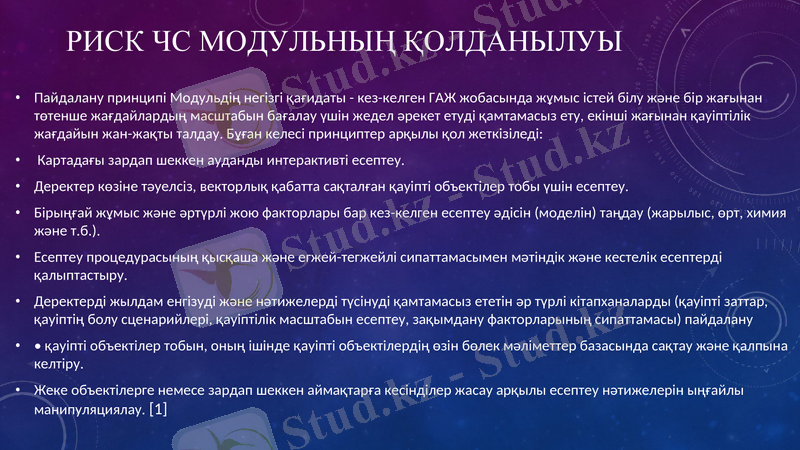

РИСК ЧС МОДУЛЬНЫҢ ҚОЛДАНЫЛУЫ
• Пайдалану принципі Модульдің негізгі қағидаты - кез-келген ГАЖ жобасында жұмыс істей білу және бір жағынан
төтенше жағдайлардың масштабын бағалау үшін жедел әрекет етуді қамтамасыз ету, екінші жағынан қауіптілік
жағдайын жан-жақты талдау. Бұған келесі принциптер арқылы қол жеткізіледі:
• Картадағы зардап шеккен ауданды интерактивті есептеу.
• Деректер көзіне тәуелсіз, векторлық қабатта сақталған қауіпті объектілер тобы үшін есептеу.
• Бірыңғай жұмыс және әртүрлі жою факторлары бар кез-келген есептеу әдісін (моделін) таңдау (жарылыс, өрт, химия
және т.б.).
• Есептеу процедурасының қысқаша және егжей-тегжейлі сипаттамасымен мәтіндік және кестелік есептерді
қалыптастыру.
• Деректерді жылдам енгізуді және нәтижелерді түсінуді қамтамасыз ететін әр түрлі кітапханаларды (қауіпті заттар,
қауіптің болу сценарийлері, қауіптілік масштабын есептеу, зақымдану факторларының сипаттамасы) пайдалану
• • қауіпті объектілер тобын, оның ішінде қауіпті объектілердің өзін бөлек мәліметтер базасында сақтау және қалпына
келтіру.
• Жеке объектілерге немесе зардап шеккен аймақтарға кесінділер жасау арқылы есептеу нәтижелерін ыңғайлы
манипуляциялау. [1]
РИСК ЧС МОДУЛЬНЫҢ МҮМКІНДІКТЕРІ АРТЫҚШЫЛЫҚТАРЫ

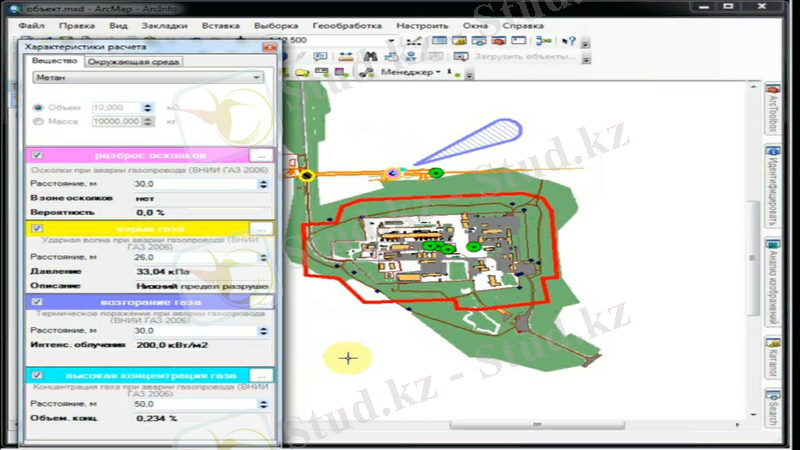

1. Зақымдалған аймақтарды картадағы сол жерде есептеу (нүктеден, сызықтан немесе көпбұрыштан)
2. Картадағы кез-келген векторлық қабаттан қауіпті объектілер тобынан зардап шеккен аймақтарды бөлек
геоақпараттық базада есептеулермен есептеу
3. Геодеректер базасынан есептеулерді қалпына келтіру
4. Есептеулерді жасау манипуляциясы оңай

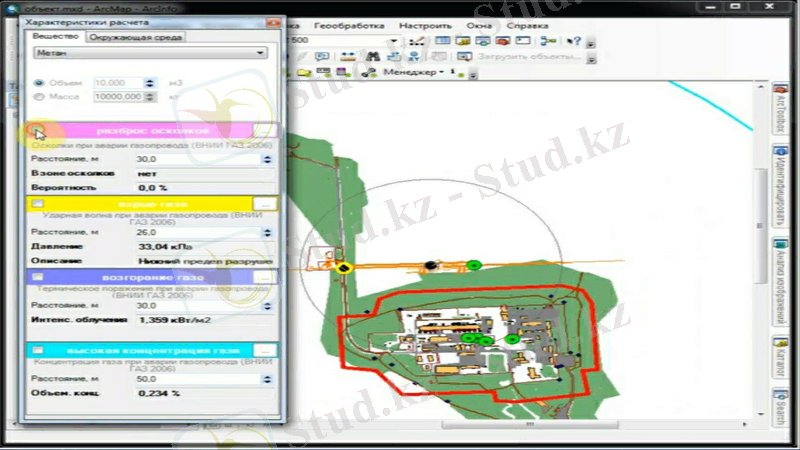

5. Апат параметрлерін есептеу
6. Модульді конфигурациялау
7. Қауіптіліктің болу сценарийлерін , есептеу модульдері, зақымдану факторларының сипаттамаларын жүргізуге
болады.
8. Кестелік есептер (Word, Excel, Text)
9. Көрсетілген мәнге сәйкес қашықтықты таңдау
10. Зақымдану мен арақашықтық арасындағы тәуелділіктің сызбаларын құру
11. Тәуекелді бағалауға болады (төтенше жағдай, оқиға, қауіптілік ықтималдығы) [2]
РИСК ЧС МОДУЛЬНЫҢ КЕМШІЛІКТЕРІ.

• Кейбір арнайы бағдарламалар өңдеуді қажет етеді және оған көп уақыт кетеді
• Негізігі функциялар үшін есептеу процесі ұзақ мерзімде көрсетіледі.
• ArcGIS жұмыс үстелі кейбір мүмкіндіктері қол жетімді болмауы мүмкін.
• Лицензия керек модульде барлық компоненттер қол жетімді емес немесе
мәліметтер базасын инициализациялау кезінде қателіктер туындайды
• Геодеректер базасының толық білікті атауы бақылау аймақтары салынбаған
• Мәліметтерді сақтауда қателіктер кетуі мүмкін

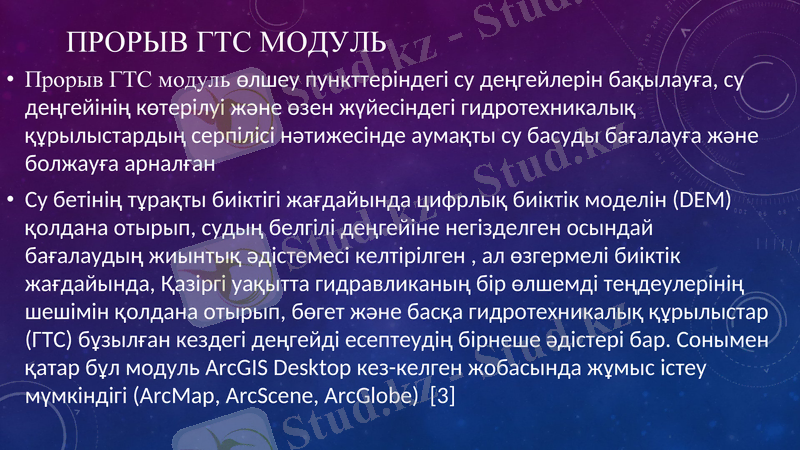

ПРОРЫВ ГТС МОДУЛЬ
• Прорыв ГТС модуль өлшеу пункттеріндегі су деңгейлерін бақылауға, су
деңгейінің көтерілуі және өзен жүйесіндегі гидротехникалық
құрылыстардың серпілісі нәтижесінде аумақты су басуды бағалауға және
болжауға арналған
• Су бетінің тұрақты биіктігі жағдайында цифрлық биіктік моделін (DEM)
қолдана отырып, судың белгілі деңгейіне негізделген осындай бағалаудың
жиынтық әдістемесі келтірілген , ал өзгермелі биіктік жағдайында, Қазіргі
уақытта гидравликаның бір өлшемді теңдеулерінің шешімін қолдана
отырып, бөгет және басқа гидротехникалық құрылыстар (ГТС) бұзылған
кездегі деңгейді есептеудің бірнеше әдістері бар. Сонымен қатар бұл
модуль ArcGIS Desktop кез-келген жобасында жұмыс істеу мүмкіндігі
(ArcMap, ArcScene, ArcGlobe) [3]

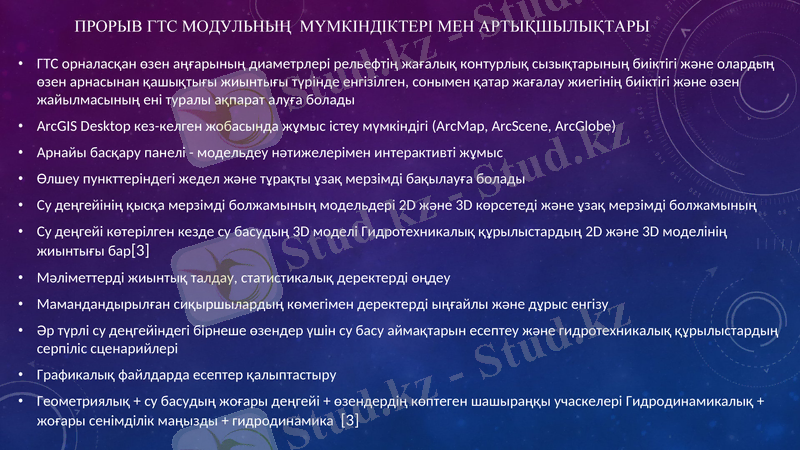

ПРОРЫВ ГТС МОДУЛЬНЫҢ МҮМКІНДІКТЕРІ МЕН АРТЫҚШЫЛЫҚТАРЫ

• ГТС орналасқан өзен аңғарының диаметрлері рельефтің жағалық контурлық сызықтарының биіктігі және олардың
өзен арнасынан қашықтығы жиынтығы түрінде енгізілген, сонымен қатар жағалау жиегінің биіктігі және өзен
жайылмасының ені туралы ақпарат алуға болады
• ArcGIS Desktop кез-келген жобасында жұмыс істеу мүмкіндігі (ArcMap, ArcScene, ArcGlobe)
• Арнайы басқару панелі - модельдеу нәтижелерімен интерактивті жұмыс
• Өлшеу пункттеріндегі жедел және тұрақты ұзақ мерзімді бақылауға болады
• Су деңгейінің қысқа мерзімді болжамының модельдері 2D және 3D көрсетеді және ұзақ мерзімді болжамының
• Су деңгейі көтерілген кезде су басудың 3D моделі Гидротехникалық құрылыстардың 2D және 3D моделінің
жиынтығы бар[3]
• Мәліметтерді жиынтық талдау, статистикалық деректерді өңдеу
• Мамандандырылған сиқыршылардың көмегімен деректерді ыңғайлы және дұрыс енгізу

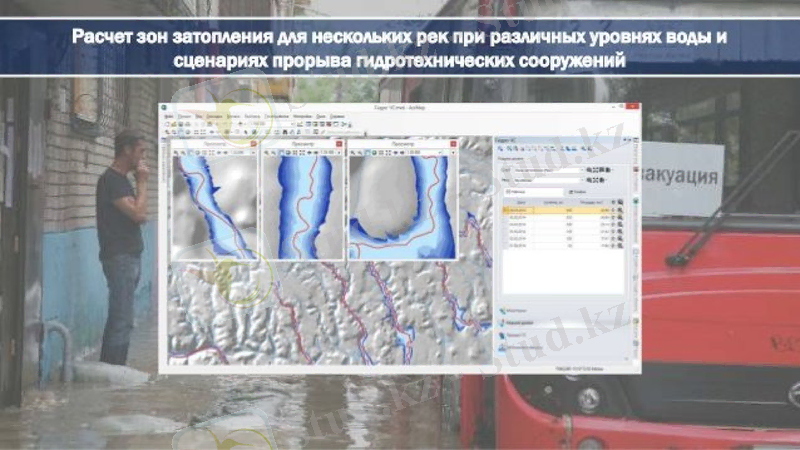

• Әр түрлі су деңгейіндегі бірнеше өзендер үшін су басу аймақтарын есептеу және гидротехникалық құрылыстардың
серпіліс сценарийлері
• Графикалық файлдарда есептер қалыптастыру
• Геометриялық + су басудың жоғары деңгейі + өзендердің көптеген шашыраңқы учаскелері Гидродинамикалық +
жоғары сенімділік маңызды + гидродинамика [3]

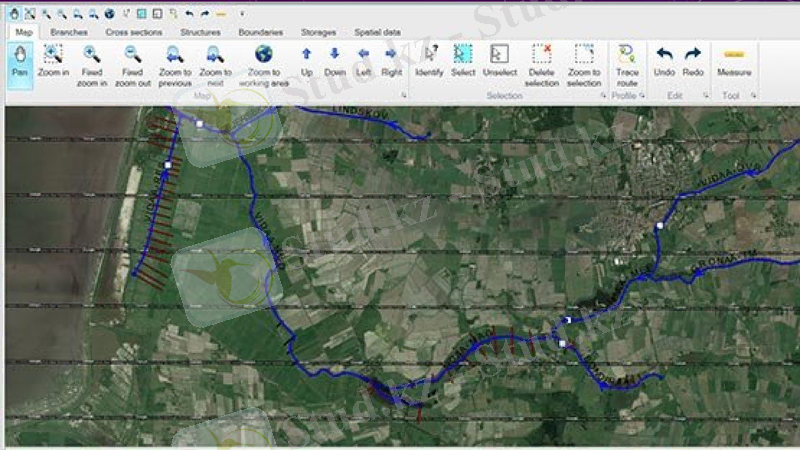

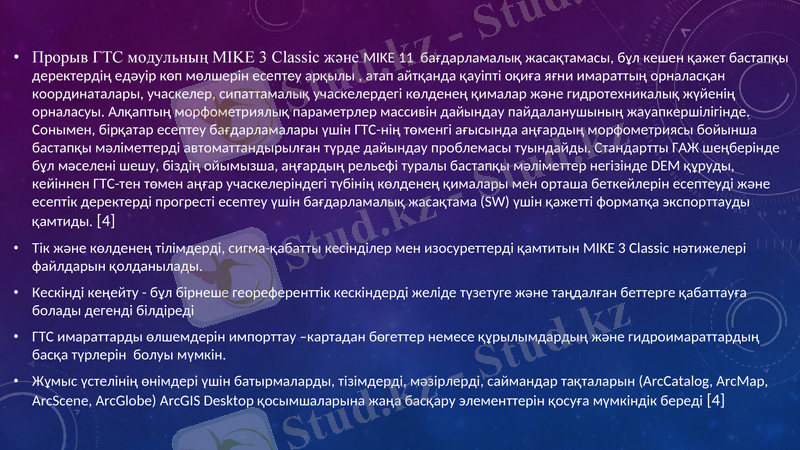

• Прорыв ГТС модульның MIKE 3 Classic және MIKE 11 бағдарламалық жасақтамасы, бұл кешен қажет бастапқы
деректердің едәуір көп мөлшерін есептеу арқылы , атап айтқанда қауіпті оқиға яғни имараттың орналасқан
координаталары, учаскелер, сипаттамалық учаскелердегі көлденең қималар және гидротехникалық жүйенің
орналасуы. Алқаптың морфометриялық параметрлер массивін дайындау пайдаланушының жауапкершілігінде.
Сонымен, бірқатар есептеу бағдарламалары үшін ГТС-нің төменгі ағысында аңғардың морфометриясы бойынша
бастапқы мәліметтерді автоматтандырылған түрде дайындау проблемасы туындайды. Стандартты ГАЖ шеңберінде
бұл мәселені шешу, біздің ойымызша, аңғардың рельефі туралы бастапқы мәліметтер негізінде DEM құруды, кейіннен
ГТС-тен төмен аңғар учаскелеріндегі түбінің көлденең қималары мен орташа беткейлерін есептеуді және есептік
деректерді прогресті есептеу үшін бағдарламалық жасақтама (SW) үшін қажетті форматқа экспорттауды қамтиды. [4]
• Тік және көлденең тілімдерді, сигма-қабатты кесінділер мен изосуреттерді қамтитын MIKE 3 Classic нәтижелері
файлдарын қолданылады.
• Кескінді кеңейту - бұл бірнеше геореференттік кескіндерді желіде түзетуге және таңдалған беттерге қабаттауға
болады дегенді білдіреді
• ГТС имараттарды өлшемдерін импорттау –картадан бөгеттер немесе құрылымдардың және гидроимараттардың
басқа түрлерін болуы мүмкін.
• Жұмыс үстелінің өнімдері үшін батырмаларды, тізімдерді, мәзірлерді, саймандар тақталарын (ArcCatalog, ArcMap,
ArcScene, ArcGlobe) ArcGIS Desktop қосымшаларына жаңа басқару элементтерін қосуға мүмкіндік береді [4]
ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР

1. HTTPS://DOCPLAYER.RU/41078091-MODUL-ARCGIS-RISK-CHS-OPERATOR.HTML
2. HTTP://WWW.CAWATER-INFO.NET/BK/DAM-SAFETY/FILES/YAKOVCHENKO-JOROV-VASILIEV.PDF
3. ГАВРИЛЮК А.В., НИГМЕТОВ Г.М., ЮЗБЕКОВ Н.С., ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ МЕТОДИКИ ПРОГНОЗИРОВАНИЯ
ПОСЛЕДСТВИЙ РАЗРУШЕНИЯ ГИДРОТЕХНИЧЕСКИХ СООРУЖЕНИЙ., ТРУДЫ НАУЧНОЙ CЕССИИ МИФИ, Т.6
ТЕЛЕКОММУНИКАЦИИ И НОВЫЕ ИНФОРМАЦИОННЫЕ ТЕХНОЛОГИИ В СИСТЕМЕ "ЛИЦЕЙ-ВУЗ", М. 1998, С.34-35.
4. ГУСЕВ А.А. КОМАРОВ А.А., ВАРЛАМОВА И.Ю. МЕТОДИКА РАСЧЕТА ПАРАМЕТРОВ ТЕЧЕНИЯ ПОСЛЕ РАЗРУШЕНИЯ
ПЛОТИНЫ, ГИДРОТЕХНИЧЕСКОЕ СТРОИТЕЛЬСТВО, 2000 Г., № 11, С. 51-55
