Канализация жүйелері


Slide 1

Дәріс №14-15

Канализация негіздері

Slide 2

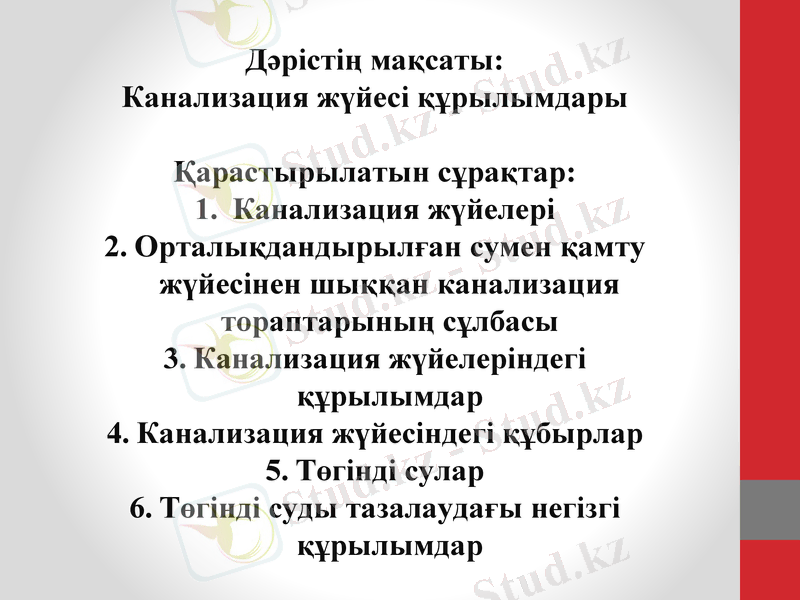

Дәрістің мақсаты:

Канализация жүйесі құрылымдары

Қарастырылатын сұрақтар:

Канализация жүйелері

Орталықдандырылған сумен қамту жүйесінен шыққан канализация тораптарының сұлбасы

Канализация жүйелеріндегі құрылымдар

Канализация жүйесіндегі құбырлар

Төгінді сулар

Төгінді суды тазалаудағы негізгі құрылымдар

Slide 3

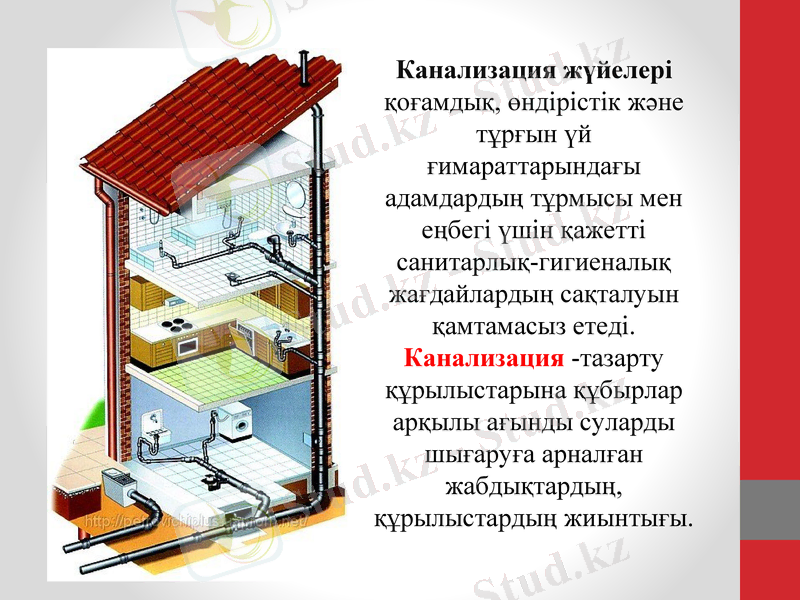

Канализация жүйелері қоғамдық, өндірістік және тұрғын үй ғимараттарындағы адамдардың тұрмысы мен еңбегі үшін қажетті санитарлық-гигиеналық жағдайлардың сақталуын қамтамасыз етеді. Канализация -тазарту құрылыстарына құбырлар арқылы ағынды суларды шығаруға арналған жабдықтардың, құрылыстардың жиынтығы.

Slide 4

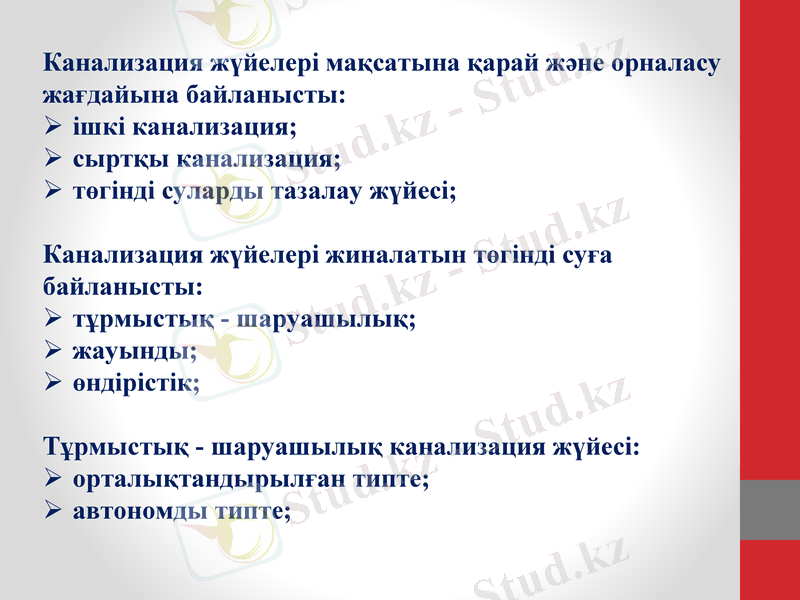

Канализация жүйелері мақсатына қарай және орналасу

жағдайына байланысты:

ішкі канализация;

сыртқы канализация;

төгінді суларды тазалау жүйесі;

Канализация жүйелері жиналатын төгінді суға

байланысты:

тұрмыстық - шаруашылық;

жауынды;

өндірістік;

Тұрмыстық - шаруашылық канализация жүйесі:

орталықтандырылған типте;

автономды типте;

Slide 5

Ішкі канализация

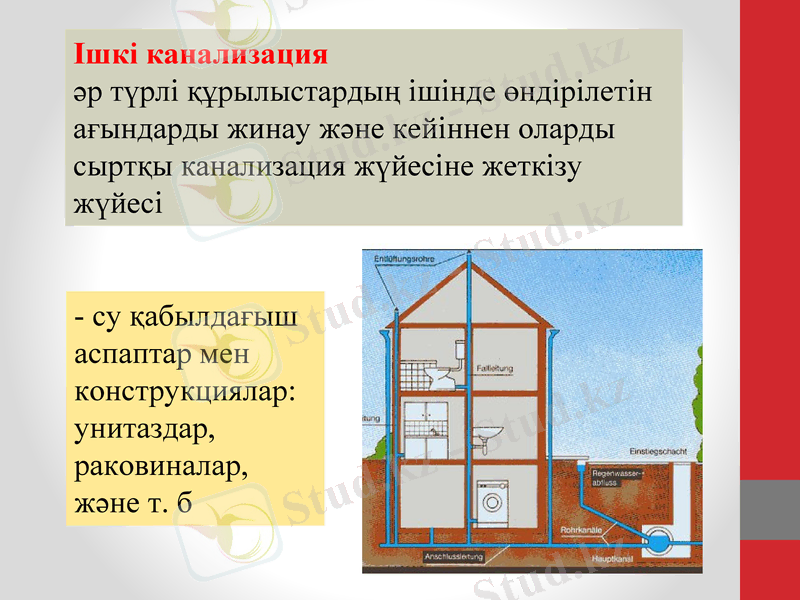

әр түрлі құрылыстардың ішінде өндірілетін ағындарды жинау және кейіннен оларды сыртқы канализация жүйесіне жеткізу жүйесі

- су қабылдағыш аспаптар мен конструкциялар: унитаздар, раковиналар, және т. б

Slide 6

Сыртқы канализация

құбырлар жүйесі: жетектер, коллекторлар (көлденең орналасқан құбырлар), тіреулер (тік орналасқан құбырлар), желдеткіш тіректер, клапандар; ағындарды айдау сұлбалары және жергілікті тазалау жүйелері.

Slide 7

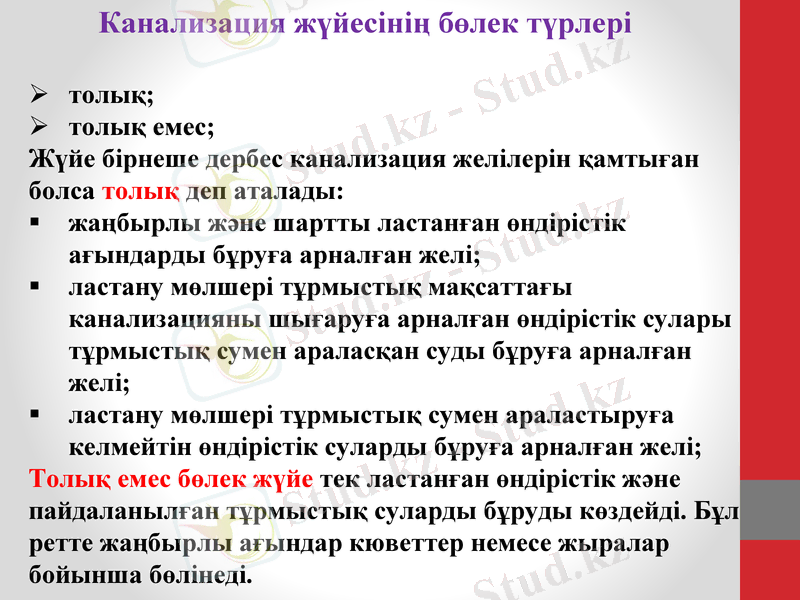

Канализация жүйесінің бөлек түрлері

толық;

толық емес;

Жүйе бірнеше дербес канализация желілерін қамтыған болса толық деп аталады:

жаңбырлы және шартты ластанған өндірістік ағындарды бұруға арналған желі;

ластану мөлшері тұрмыстық мақсаттағы канализацияны шығаруға арналған өндірістік сулары тұрмыстық сумен араласқан суды бұруға арналған желі;

ластану мөлшері тұрмыстық сумен араластыруға келмейтін өндірістік суларды бұруға арналған желі;

Толық емес бөлек жүйе тек ластанған өндірістік және пайдаланылған тұрмыстық суларды бұруды көздейді. Бұл ретте жаңбырлы ағындар кюветтер немесе жыралар бойынша бөлінеді.

Slide 8

Жұмыс

шы тіректің диаметрі

мм

Желдетуші тіректің диаметрі

мм

90 градус

та тармақ

талуы

45 градус

та ішкі тармақ

Талуы

60

50

0, 7

0, 9

70

50

2, 0

2, 6

80

50

2, 6

3, 4

90

50

3, 5

4, 6

100

50

5, 6

7, 3

125

70

12, 4

10, 0

150

80

14, 1

18, 3

200

100

21, 0

27, 3

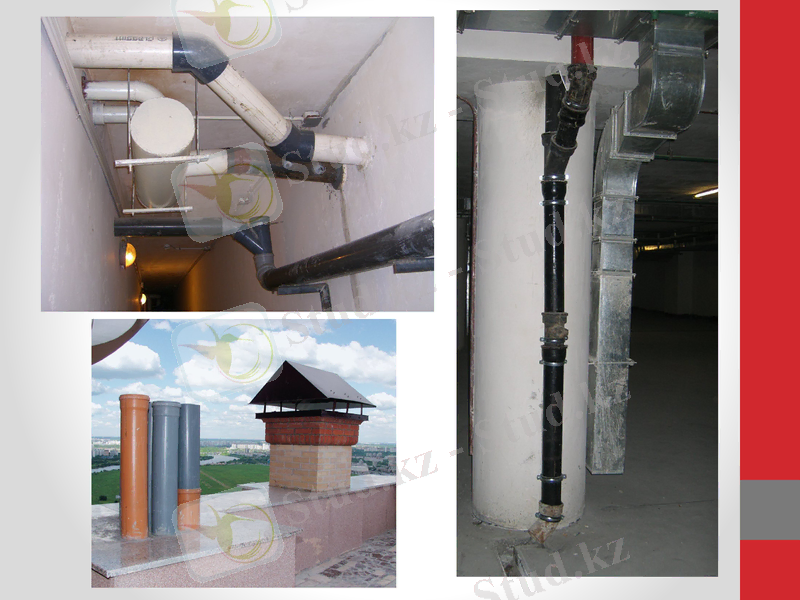

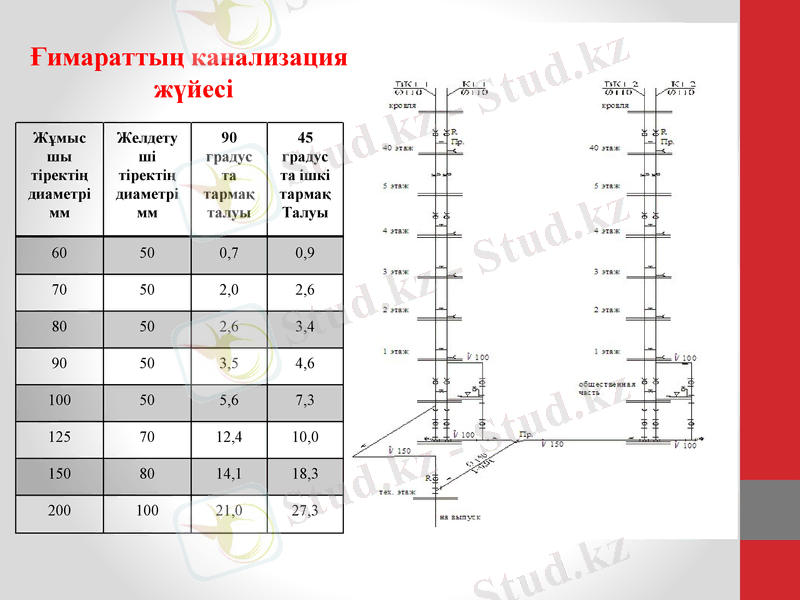

Ғимараттың канализация

жүйесі

Slide 9 Slide 10

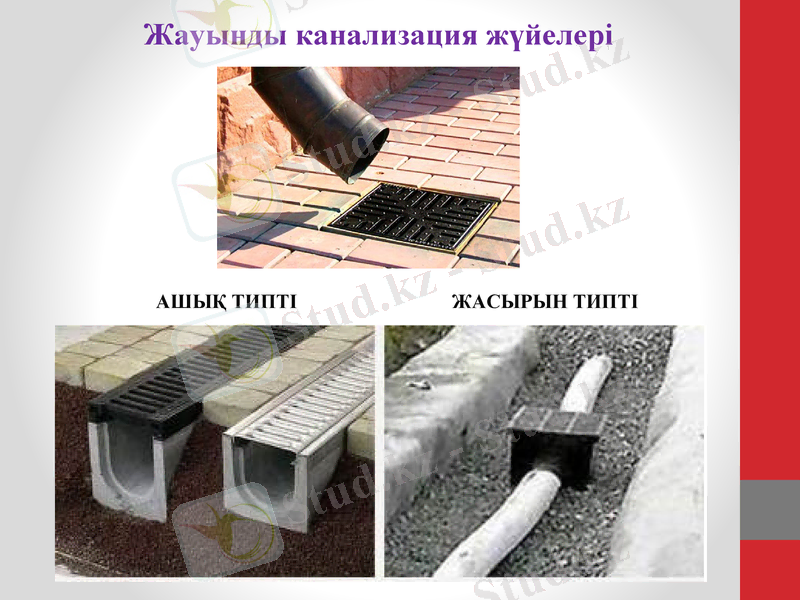

Жауынды канализация жүйелері

АШЫҚ ТИПТІ

ЖАСЫРЫН ТИПТІ

Slide 11

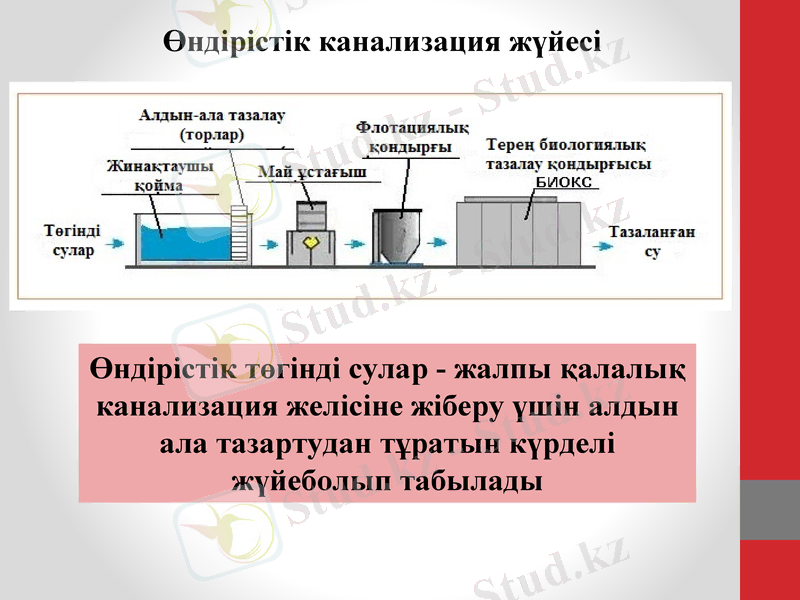

Өндірістік канализация жүйесі

Өндірістік төгінді сулар - жалпы қалалық канализация желісіне жіберу үшін алдын ала тазартудан тұратын күрделі жүйеболып табылады

Slide 12 Slide 13 Slide 14

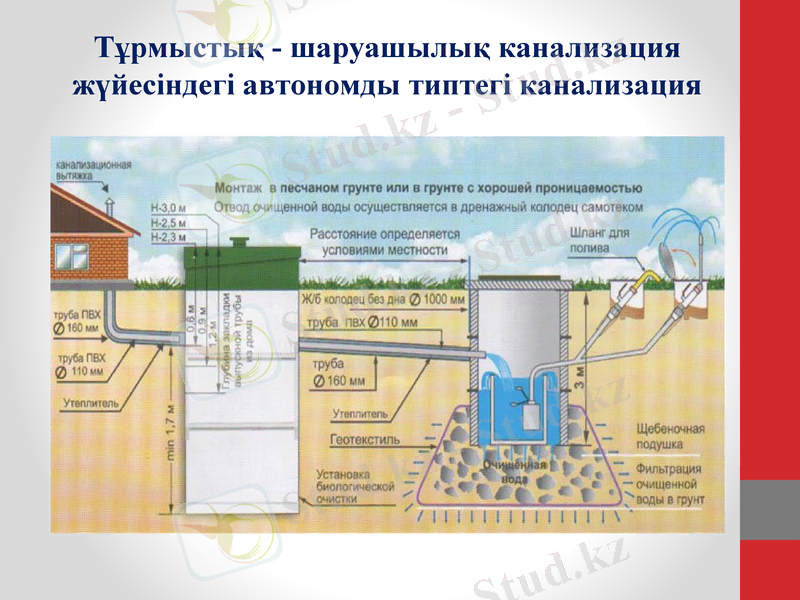

Тұрмыстық - шаруашылық канализация жүйесіндегі автономды типтегі канализация

Slide 15

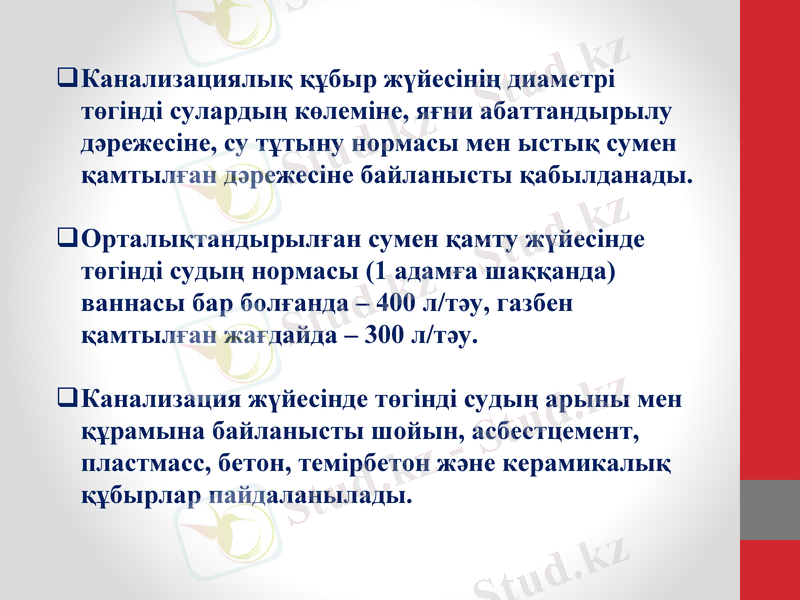

Канализациялық құбыр жүйесінің диаметрі төгінді сулардың көлеміне, яғни абаттандырылу дәрежесіне, су тұтыну нормасы мен ыстық сумен қамтылған дәрежесіне байланысты қабылданады.

Орталықтандырылған сумен қамту жүйесінде төгінді судың нормасы (1 адамға шаққанда) ваннасы бар болғанда - 400 л/тәу, газбен қамтылған жағдайда - 300 л/тәу.

Канализация жүйесінде төгінді судың арыны мен құрамына байланысты шойын, асбестцемент, пластмасс, бетон, темірбетон және керамикалық құбырлар пайдаланылады.

Slide 16

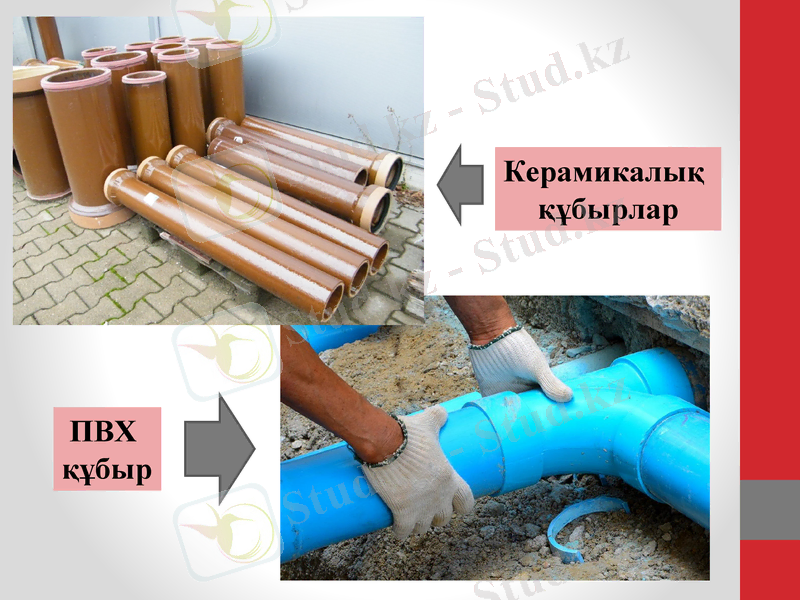

Керамикалық

құбырлар

ПВХ

құбыр

Slide 17

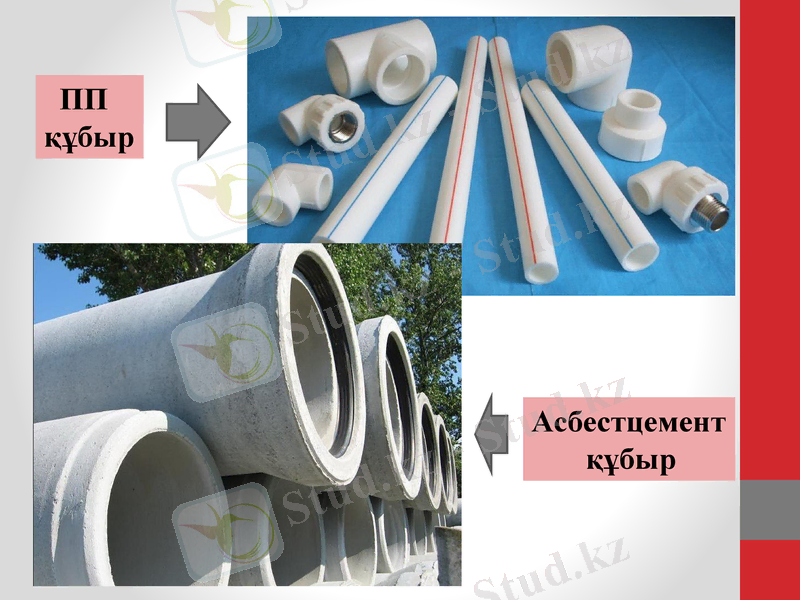

ПП

құбыр

Асбестцемент

құбыр

Slide 18

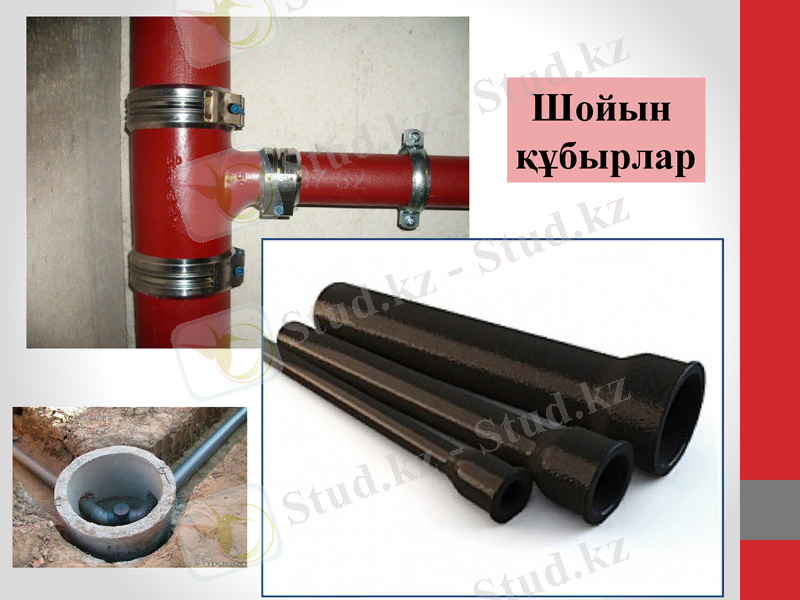

Шойын

құбырлар

Slide 19 Slide 20

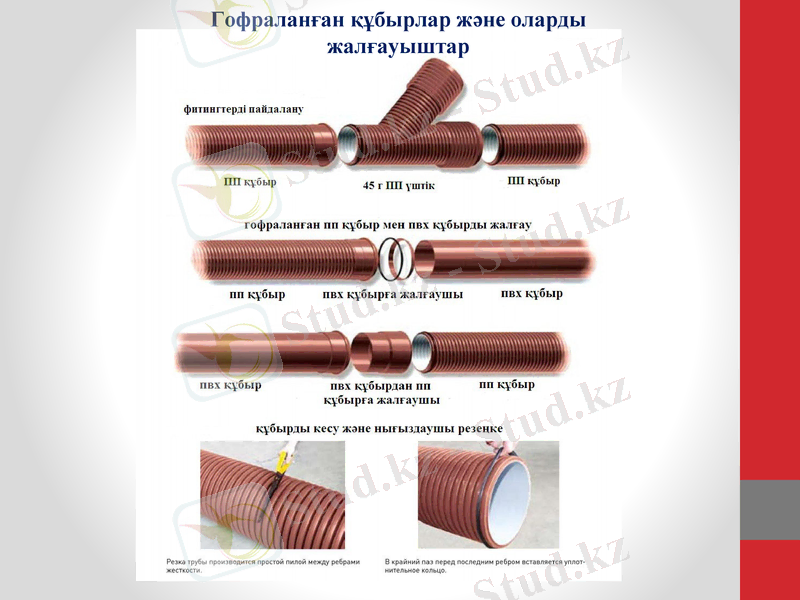

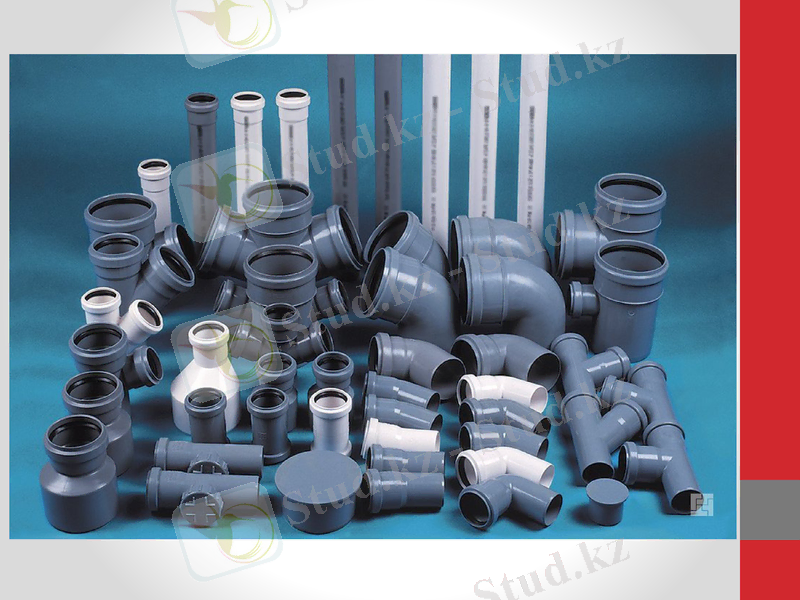

Гофраланған құбырлар және оларды жалғауыштар

Slide 21

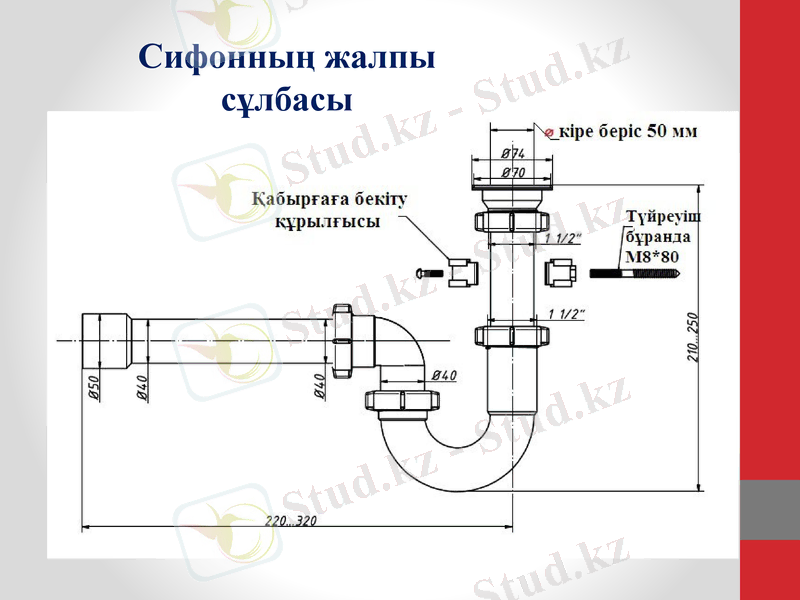

Сифонның жалпы сұлбасы

Slide 22 Slide 23

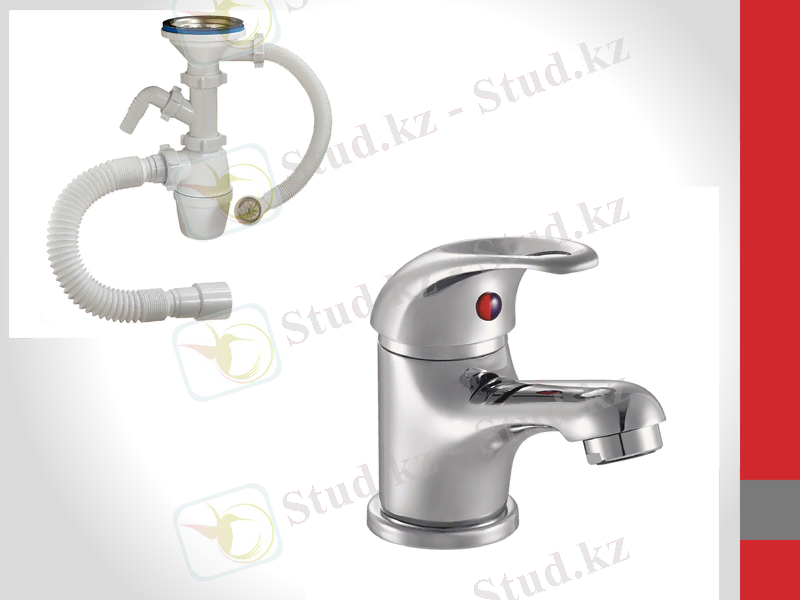

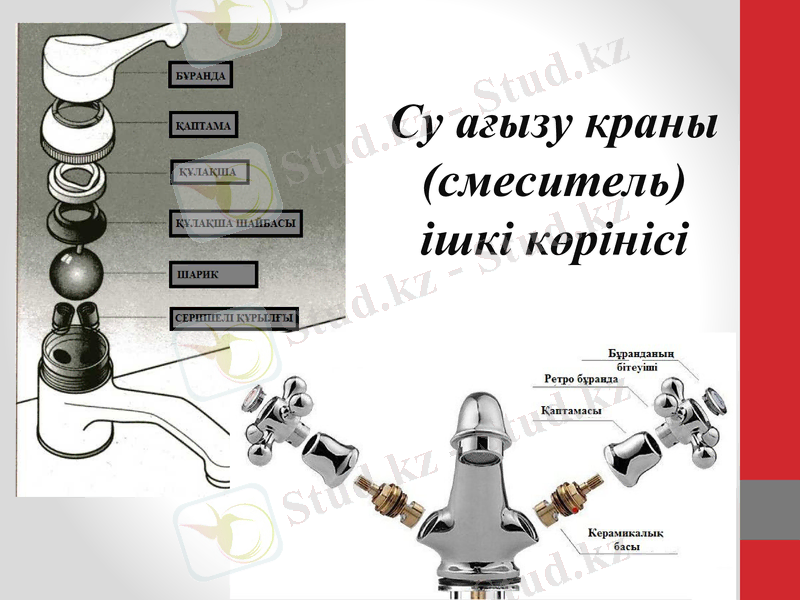

Су ағызу краны

(смеситель)

ішкі көрінісі

Slide 24

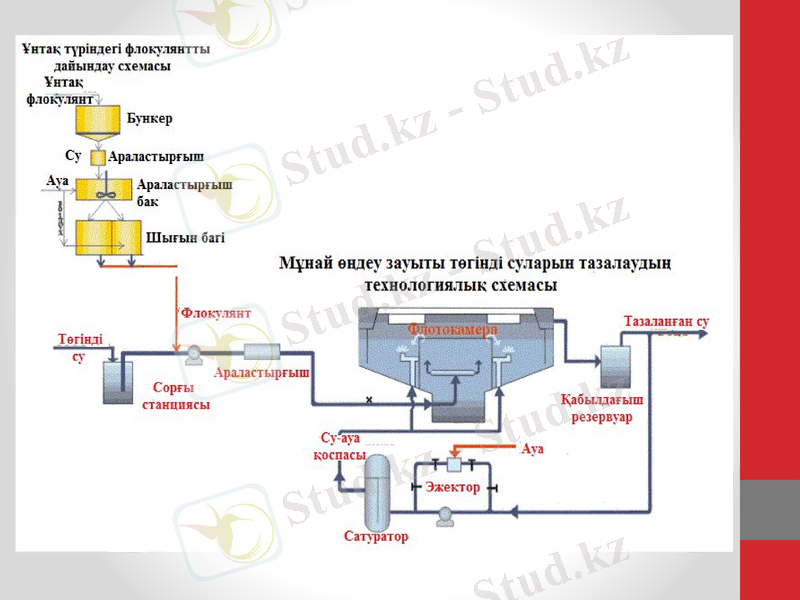

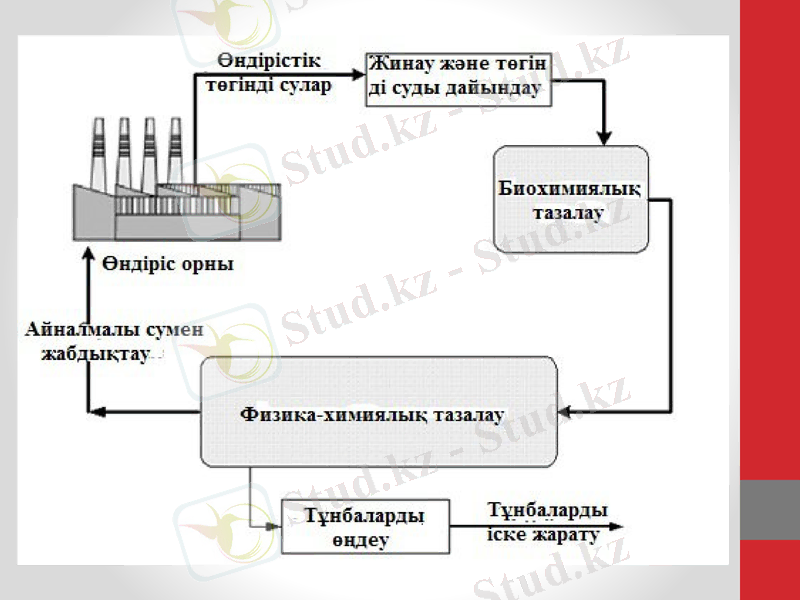

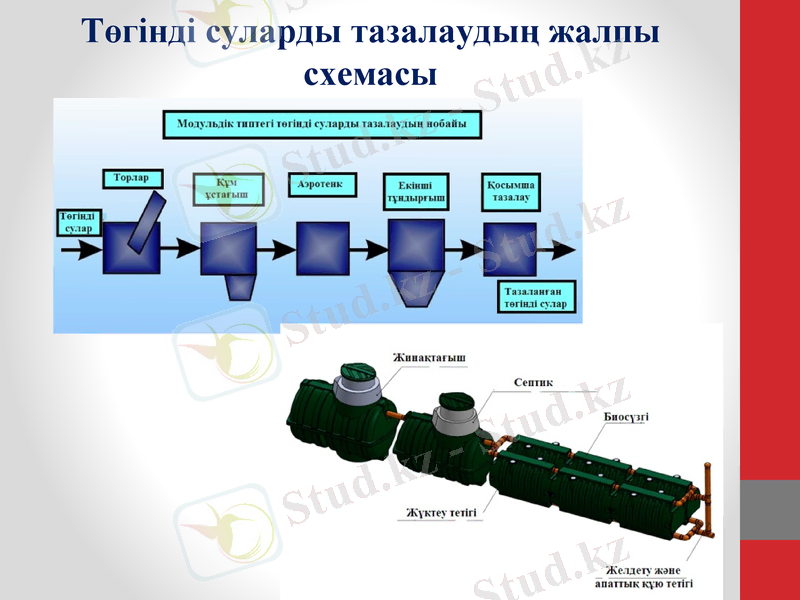

Төгінді суларды тазалаудың жалпы схемасы

Slide 25

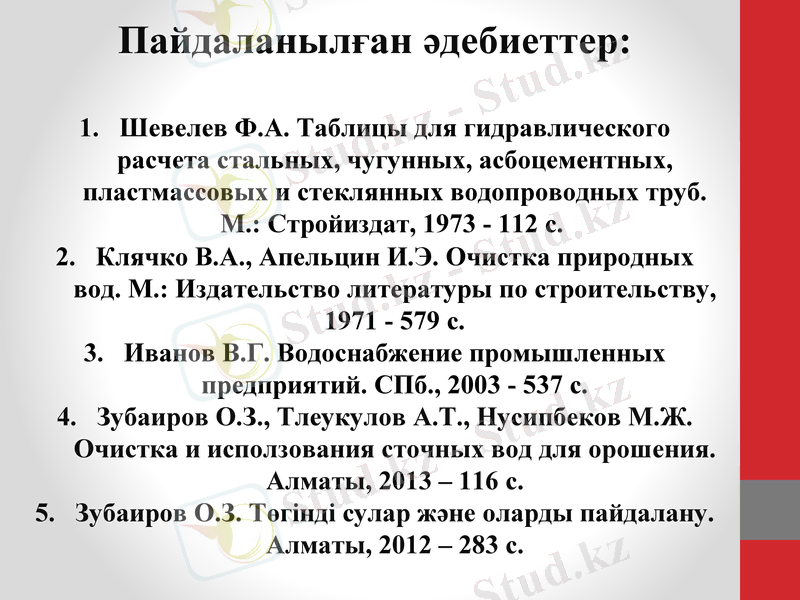

Пайдаланылған әдебиеттер:

Шевелев Ф. А. Таблицы для гидравлического расчета стальных, чугунных, асбоцементных, пластмассовых и стеклянных водопроводных труб. М. : Стройиздат, 1973 - 112 с.

Клячко В. А., Апельцин И. Э. Очистка природных вод. М. : Издательство литературы по строительству, 1971 - 579 с.

Иванов В. Г. Водоснабжение промышленных предприятий. СПб., 2003 - 537 с.

Зубаиров О. З., Тлеукулов А. Т., Нусипбеков М. Ж. Очистка и исползования сточных вод для орошения. Алматы, 2013 - 116 с.

Зубаиров О. З. Төгінді сулар және оларды пайдалану. Алматы, 2012 - 283 с.
