Сұйықтық деңгейін өлшеу: деңгей датчиктерінің принциптері, түрлері және таңдау критерийлері

Деңгей датчигі (Сұйықтық пен су деңгейінің сигнализаторлары)

Орындаған: Есеналы Нұрбол

Жанаев Нұржан

Көмеков Нұрлан

Аманғалиев Ерсұлтан

Сағынғали Сержан

Тоқсанов Бектас

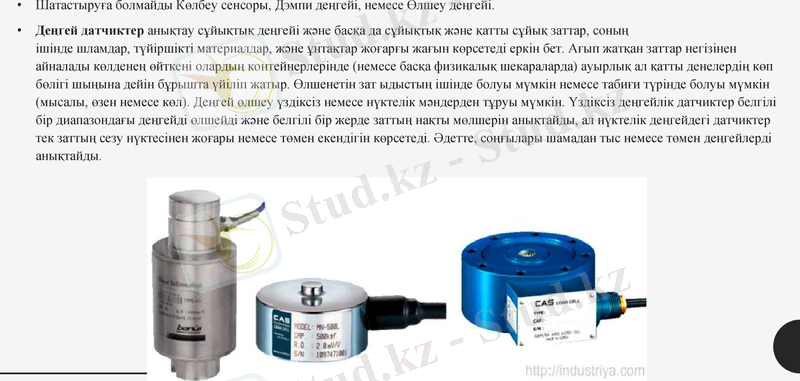

Шатастыруға болмайды Көлбеу сенсоры, Дэмпи деңгейі, немесе Өлшеу деңгейі.

Деңгей датчиктер анықтау сұйықтық деңгейі және басқа да сұйықтық және қатты сұйық заттар, соның ішінде шламдар, түйіршікті материалдар, және ұнтақтар жоғарғы жағын көрсетеді еркін бет. Ағып жатқан заттар негізінен айналады көлденең өйткені олардың контейнерлерінде (немесе басқа физикалық шекараларда) ауырлық ал қатты денелердің көп бөлігі шыңына дейін бұрышта үйіліп жатыр. Өлшенетін зат ыдыстың ішінде болуы мүмкін немесе табиғи түрінде болуы мүмкін (мысалы, өзен немесе көл) . Деңгей өлшеу үздіксіз немесе нүктелік мәндерден тұруы мүмкін. Үздіксіз деңгейлік датчиктер белгілі бір диапазондағы деңгейді өлшейді және белгілі бір жерде заттың нақты мөлшерін анықтайды, ал нүктелік деңгейдегі датчиктер тек заттың сезу нүктесінен жоғары немесе төмен екендігін көрсетеді. Әдетте, соңғылары шамадан тыс немесе төмен деңгейлерді анықтайды.

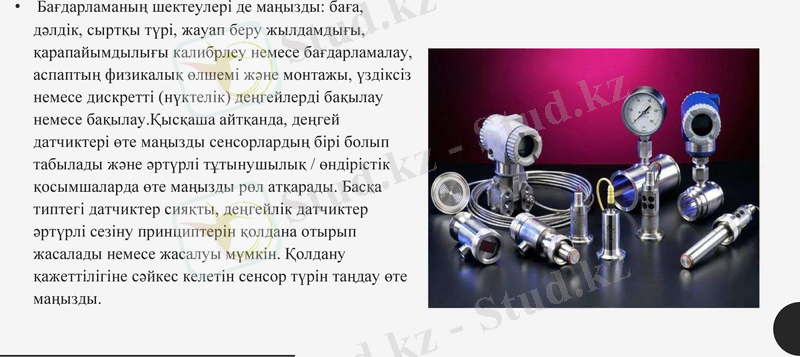

Бағдарламаның шектеулері де маңызды: баға, дәлдік, сыртқы түрі, жауап беру жылдамдығы, қарапайымдылығы калибрлеу немесе бағдарламалау, аспаптың физикалық өлшемі және монтажы, үздіксіз немесе дискретті (нүктелік) деңгейлерді бақылау немесе бақылау. Қысқаша айтқанда, деңгей датчиктері өте маңызды сенсорлардың бірі болып табылады және әртүрлі тұтынушылық / өндірістік қосымшаларда өте маңызды рөл атқарады. Басқа типтегі датчиктер сияқты, деңгейлік датчиктер әртүрлі сезіну принциптерін қолдана отырып жасалады немесе жасалуы мүмкін. Қолдану қажеттілігіне сәйкес келетін сенсор түрін таңдау өте маңызды.

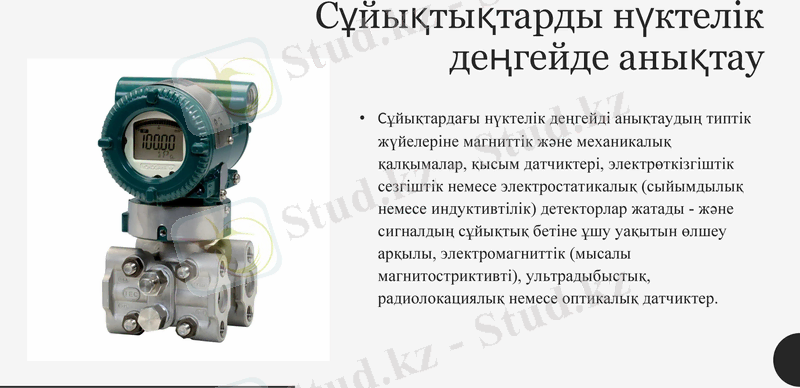

Сұйықтықтарды нүктелік деңгейде анықтау

Сұйықтардағы нүктелік деңгейді анықтаудың типтік жүйелеріне магниттік және механикалық қалқымалар, қысым датчиктері, электрөткізгіштік сезгіштік немесе электростатикалық (сыйымдылық немесе индуктивтілік) детекторлар жатады - және сигналдың сұйықтық бетіне ұшу уақытын өлшеу арқылы, электромагниттік (мысалы магнитостриктивті), ультрадыбыстық, радиолокациялық немесе оптикалық датчиктер.

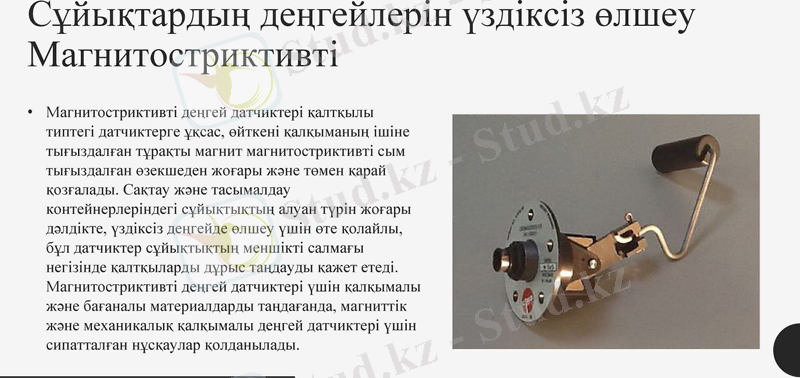

Сұйықтардың деңгейлерін үздіксіз өлшеу Магнитостриктивті

Магнитостриктивті деңгей датчиктері қалтқылы типтегі датчиктерге ұқсас, өйткені қалқыманың ішіне тығыздалған тұрақты магнит магнитостриктивті сым тығыздалған өзекшеден жоғары және төмен қарай қозғалады. Сақтау және тасымалдау контейнерлеріндегі сұйықтықтың алуан түрін жоғары дәлдікте, үздіксіз деңгейде өлшеу үшін өте қолайлы, бұл датчиктер сұйықтықтың меншікті салмағы негізінде қалтқыларды дұрыс таңдауды қажет етеді. Магнитостриктивті деңгей датчиктері үшін қалқымалы және бағаналы материалдарды таңдағанда, магниттік және механикалық қалқымалы деңгей датчиктері үшін сипатталған нұсқаулар қолданылады.

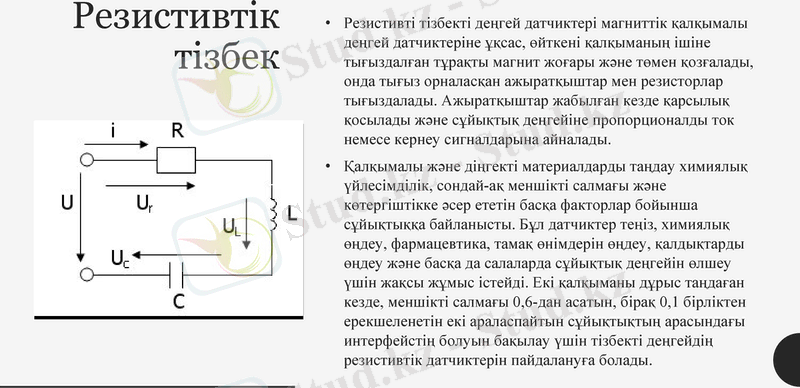

Резистивтік тізбек

Резистивті тізбекті деңгей датчиктері магниттік қалқымалы деңгей датчиктеріне ұқсас, өйткені қалқыманың ішіне тығыздалған тұрақты магнит жоғары және төмен қозғалады, онда тығыз орналасқан ажыратқыштар мен резисторлар тығыздалады. Ажыратқыштар жабылған кезде қарсылық қосылады және сұйықтық деңгейіне пропорционалды ток немесе кернеу сигналдарына айналады.

Қалқымалы және діңгекті материалдарды таңдау химиялық үйлесімділік, сондай-ақ меншікті салмағы және көтергіштікке әсер ететін басқа факторлар бойынша сұйықтыққа байланысты. Бұл датчиктер теңіз, химиялық өңдеу, фармацевтика, тамақ өнімдерін өңдеу, қалдықтарды өңдеу және басқа да салаларда сұйықтық деңгейін өлшеу үшін жақсы жұмыс істейді. Екі қалқыманы дұрыс таңдаған кезде, меншікті салмағы 0, 6-дан асатын, бірақ 0, 1 бірліктен ерекшеленетін екі араласпайтын сұйықтықтың арасындағы интерфейстің болуын бақылау үшін тізбекті деңгейдің резистивтік датчиктерін пайдалануға болады.
