«С.Ж. АСФЕНДИЯРОВ АТЫНДАҒЫ ҰЛТТЫҚ МЕДИЦИНА УНИВЕРСИТЕТІ»
КЕАҚ
НАО «КАЗАХСКИЙ НАЦИОНАЛЬНЫЙ МЕДИЦИНСКИЙ УНИВЕРСИТЕТ
ИМЕНИ С.Д.АСФЕНДИЯРОВА»

Ұнтақтау

Орындаған: Сұлтанбекова А.
Құлтасова А.
Қабылдаған: Нөкербек Ш.
Жоспар

1.Ұнтақтау ұғымына анықтама;
2.Ұнтақтар технологиясы;
3.Дәріханалық жағдайдағы ұнтақтау.
4.Ұнтақтағыш машиналар

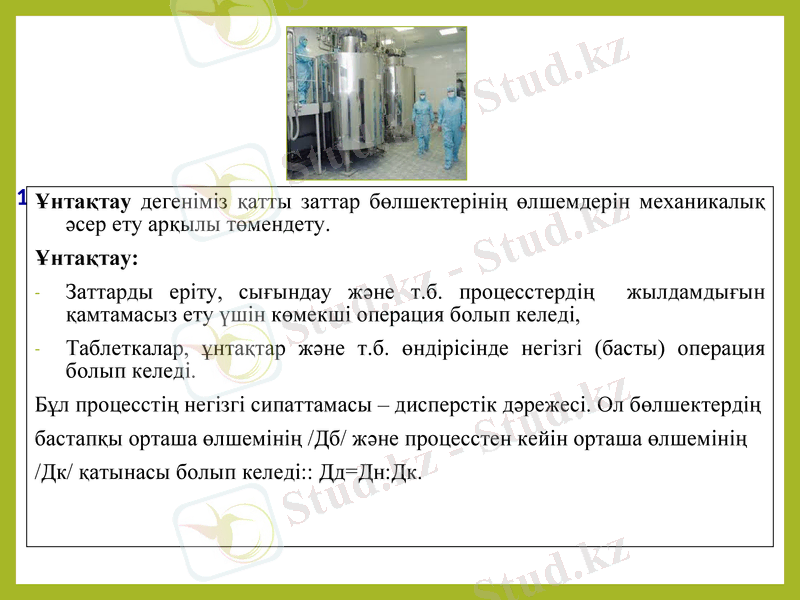

1 Ұнтақтау дегеніміз қатты заттар бөлшектерінің өлшемдерін механикалық
әсер ету арқылы төмендету.
Ұнтақтау:
- Заттарды еріту, сығындау және т.б. процесстердің жылдамдығын
қамтамасыз ету үшін көмекші операция болып келеді,
- Таблеткалар, ұнтақтар және т.б. өндірісінде негізгі (басты) операция
болып келеді.
Бұл процесстің негізгі сипаттамасы – дисперстік дәрежесі. Ол бөлшектердің
бастапқы орташа өлшемінің /Дб/ және процесстен кейін орташа өлшемінің
/Дк/ қатынасы болып келеді:: Дд=Дн:Дк.

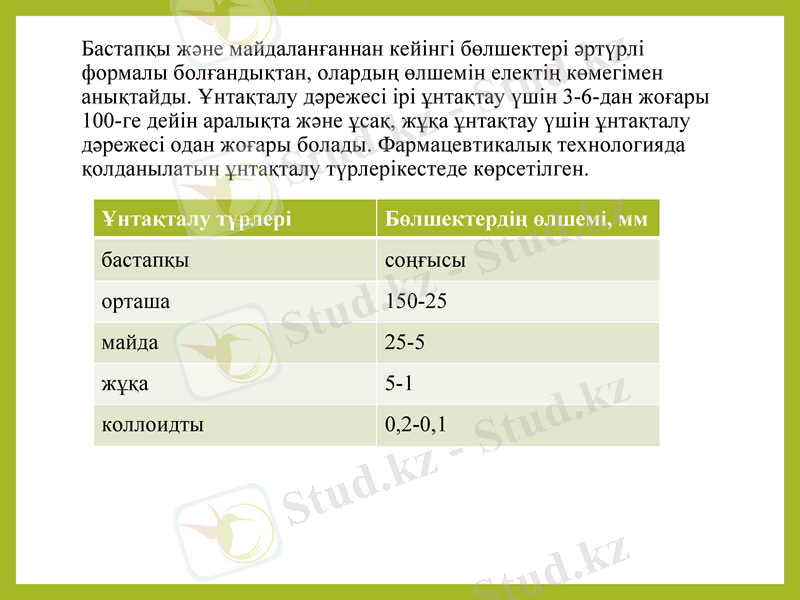

Бастапқы және майдаланғаннан кейінгі бөлшектері әртүрлі
формалы болғандықтан, олардың өлшемін електің көмегімен
анықтайды. Ұнтақталу дәрежесі ірі ұнтақтау үшін 3-6-дан жоғары
100-ге дейін аралықта және ұсақ, жұқа ұнтақтау үшін ұнтақталу
дәрежесі одан жоғары болады. Фармацевтикалық технологияда
қолданылатын ұнтақталу түрлерікестеде көрсетілген.

Ұнтақталу түрлері Бөлшектердің өлшемі, мм
бастапқы соңғысы
орташа 150-25
майда 25-5
жұқа 5-1
коллоидты 0,2-0,1

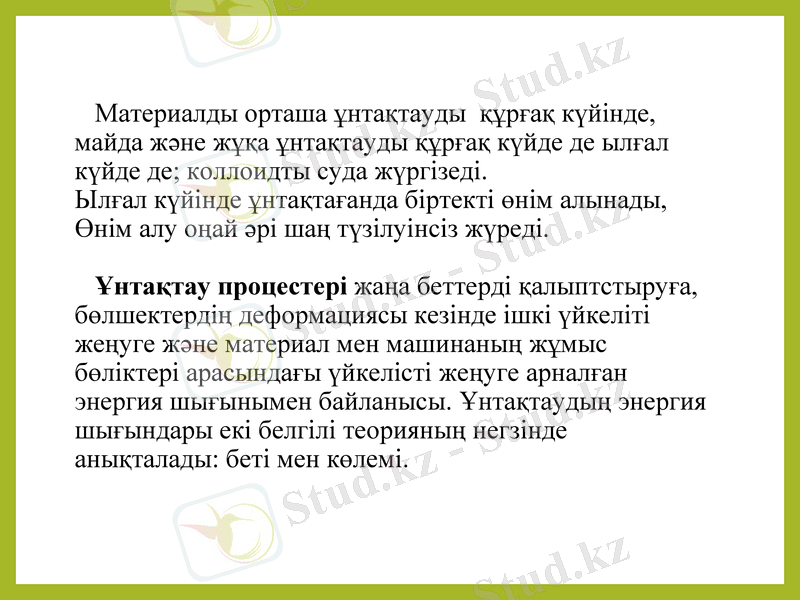

Материалды орташа ұнтақтауды құрғақ күйінде,
майда және жұқа ұнтақтауды құрғақ күйде де ылғал
күйде де; коллоидты суда жүргізеді.
Ылғал күйінде ұнтақтағанда біртекті өнім алынады,
Өнім алу оңай әрі шаң түзілуінсіз жүреді.

Ұнтақтау процестері жаңа беттерді қалыптстыруға,
бөлшектердің деформациясы кезінде ішкі үйкеліті
жеңуге және материал мен машинаның жұмыс
бөліктері арасындағы үйкелісті жеңуге арналған
энергия шығынымен байланысы. Ұнтақтаудың энергия
шығындары екі белгілі теорияның негзінде
анықталады: беті мен көлемі.

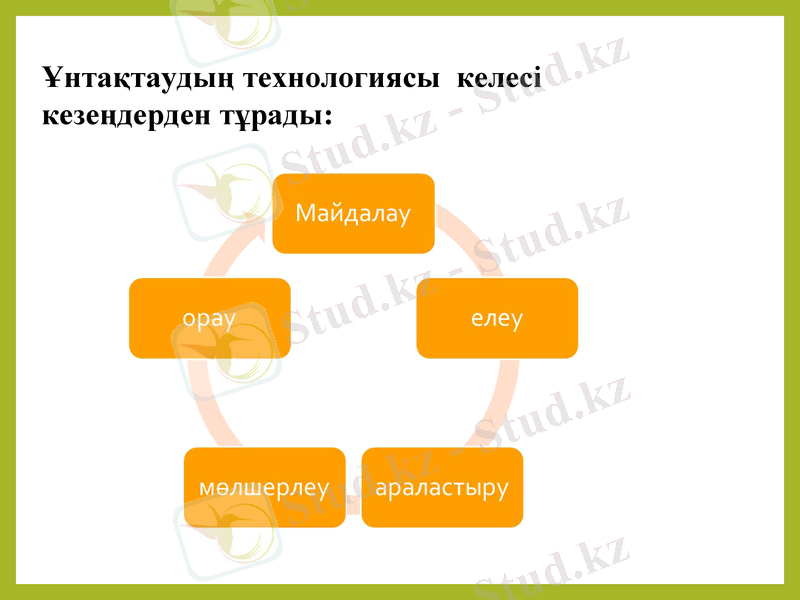

Ұнтақтаудың технологиясы келесі
кезеңдерден тұрады:

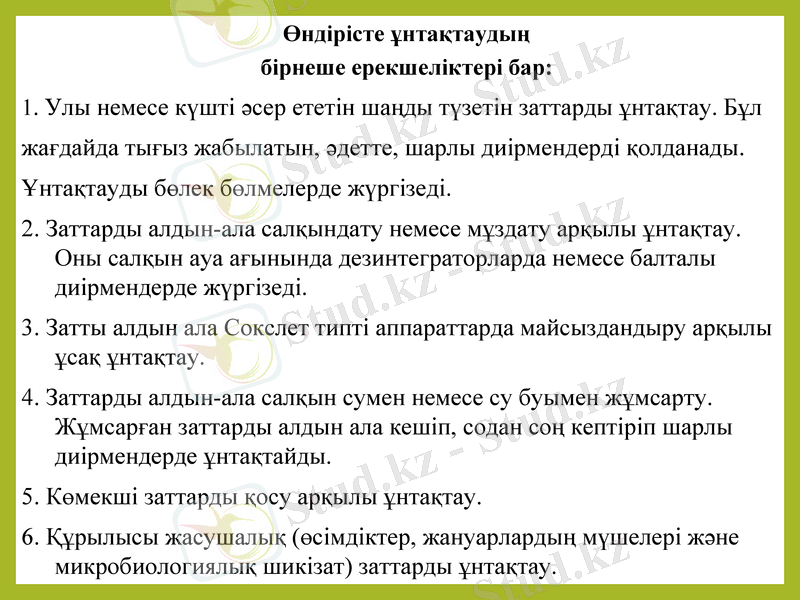

Өндірісте ұнтақтаудың
бірнеше ерекшеліктері бар:
1. Улы немесе күшті әсер ететін шаңды түзетін заттарды ұнтақтау. Бұл
жағдайда тығыз жабылатын, әдетте, шарлы диірмендерді қолданады.
Ұнтақтауды бөлек бөлмелерде жүргізеді.
2. Заттарды алдын-ала салқындату немесе мұздату арқылы ұнтақтау.
Оны салқын ауа ағынында дезинтеграторларда немесе балталы
диірмендерде жүргізеді.
3. Затты алдын ала Сокслет типті аппараттарда майсыздандыру арқылы
ұсақ ұнтақтау.
4. Заттарды алдын-ала салқын сумен немесе су буымен жұмсарту.
Жұмсарған заттарды алдын ала кешіп, содан соң кептіріп шарлы
диірмендерде ұнтақтайды.
5. Көмекші заттарды қосу арқылы ұнтақтау.
6. Құрылысы жасушалық (өсімдіктер, жануарлардың мүшелері және
микробиологиялық шикізат) заттарды ұнтақтау.

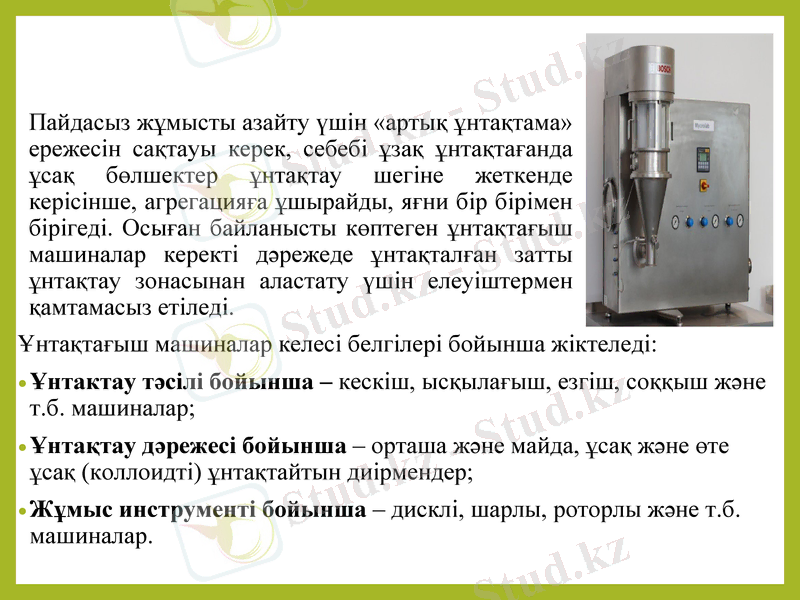

Пайдасыз жұмысты азайту үшін «артық ұнтақтама»
ережесін сақтауы керек, себебі ұзақ ұнтақтағанда
ұсақ бөлшектер ұнтақтау шегіне жеткенде
керісінше, агрегацияға ұшырайды, яғни бір бірімен
бірігеді. Осыған байланысты көптеген ұнтақтағыш
машиналар керекті дәрежеде ұнтақталған затты
ұнтақтау зонасынан аластату үшін елеуіштермен
қамтамасыз етіледі.
Ұнтақтағыш машиналар келесі белгілері бойынша жіктеледі:
•Ұнтактау тәсілі бойынша – кескіш, ысқылағыш, езгіш, соққыш және
т.б. машиналар;
•Ұнтақтау дәрежесі бойынша – орташа және майда, ұсақ және өте
ұсақ (коллоидті) ұнтақтайтын диірмендер;
•Жұмыс инструменті бойынша – дисклі, шарлы, роторлы және т.б.
машиналар.

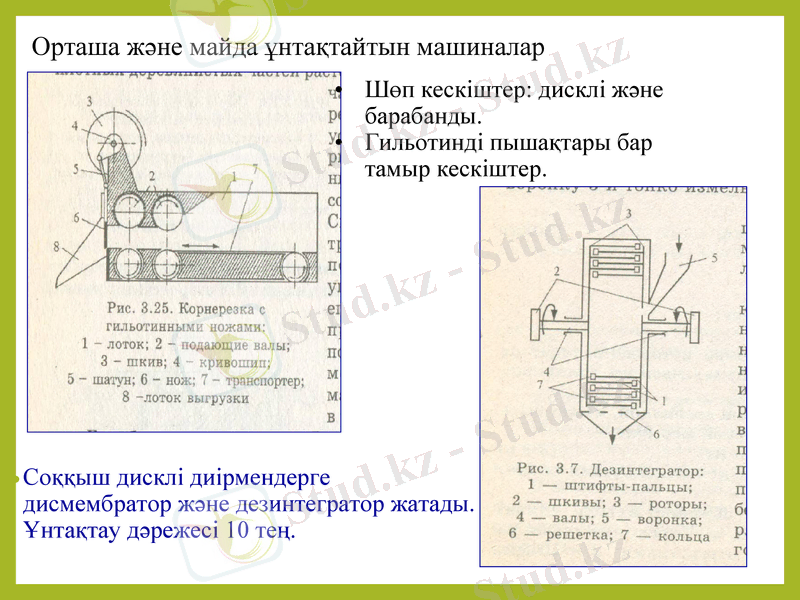

Орташа және майда ұнтақтайтын машиналар
• Шөп кескіштер: дисклі және
барабанды.
• Гильотинді пышақтары бар
тамыр кескіштер.

•Соққыш дисклі диірмендерге
дисмембратор және дезинтегратор жатады.
Ұнтақтау дәрежесі 10 тең.

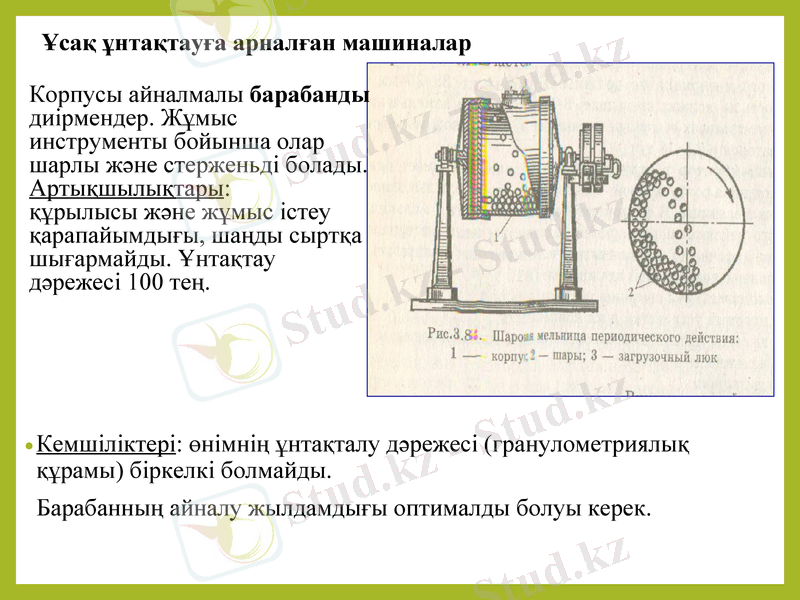

Ұсақ ұнтақтауға арналған машиналар

Корпусы айналмалы барабанды
диірмендер. Жұмыс
инструменты бойынша олар
шарлы және стерженьді болады.
Артықшылықтары:
құрылысы және жұмыс істеу
қарапайымдығы, шаңды сыртқа
шығармайды. Ұнтақтау
дәрежесі 100 тең.

•Кемшіліктері:өнімнің ұнтақталу дәрежесі (гранулометриялық
құрамы) біркелкі болмайды.
Барабанның айналу жылдамдығы оптималды болуы керек.

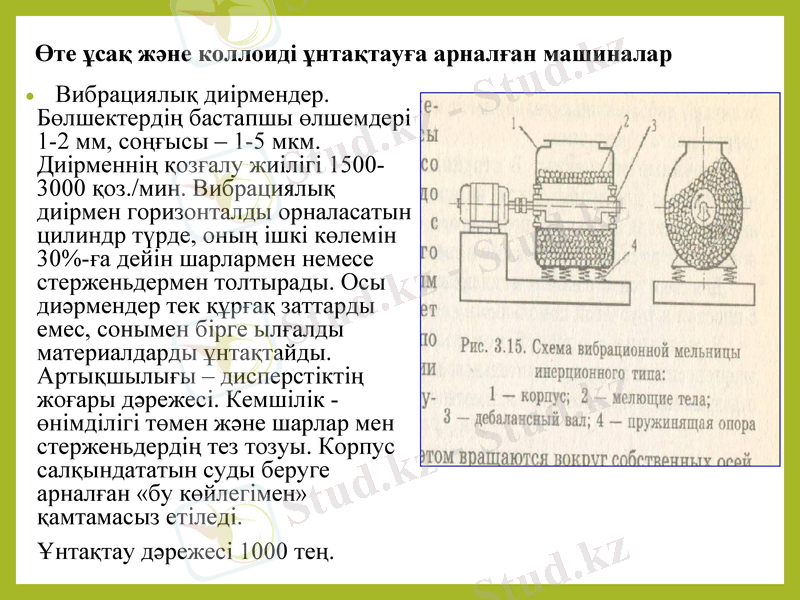

Өте ұсақ және коллоиді ұнтақтауға арналған машиналар
• Вибрациялық диірмендер.
Бөлшектердің бастапшы өлшемдері
1-2 мм, соңғысы – 1-5 мкм.
Диірменнің қозғалу жиілігі 1500-
3000 қоз./мин. Вибрациялық
диірмен горизонталды орналасатын
цилиндр түрде, оның ішкі көлемін
30%-ға дейін шарлармен немесе
стерженьдермен толтырады. Осы
диәрмендер тек құрғақ заттарды
емес, сонымен бірге ылғалды
материалдарды ұнтақтайды.
Артықшылығы – дисперстіктің
жоғары дәрежесі. Кемшілік -
өнімділігі төмен және шарлар мен
стерженьдердің тез тозуы. Корпус
салқындататын суды беруге
арналған «бу көйлегімен»
қамтамасыз етіледі.
Ұнтақтау дәрежесі 1000 тең.

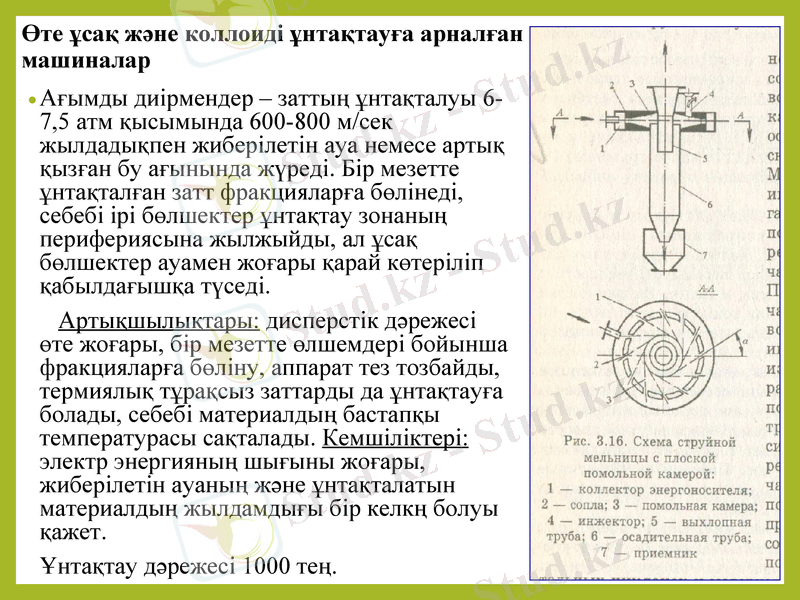

Өте ұсақ және коллоиді ұнтақтауға арналған
машиналар
•Ағымды диірмендер – заттың ұнтақталуы 6-7,5
атм қысымында 600-800 м/сек жылдадықпен
жиберілетін ауа немесе артық қызған бу
ағынында жүреді. Бір мезетте ұнтақталған затт
фракцияларға бөлінеді, себебі ірі бөлшектер
ұнтақтау зонаның перифериясына жылжыйды,
ал ұсақ бөлшектер ауамен жоғары қарай
көтеріліп қабылдағышқа түседі.
Артықшылықтары: дисперстік дәрежесі өте
жоғары, бір мезетте өлшемдері бойынша
фракцияларға бөліну, аппарат тез тозбайды,
термиялық тұрақсыз заттарды да ұнтақтауға
болады, себебі материалдың бастапқы
температурасы сақталады. Кемшіліктері:
электр энергияның шығыны жоғары,
жиберілетін ауаның және ұнтақталатын
материалдың жылдамдығы бір келкң болуы
қажет.
Ұнтақтау дәрежесі 1000 тең.

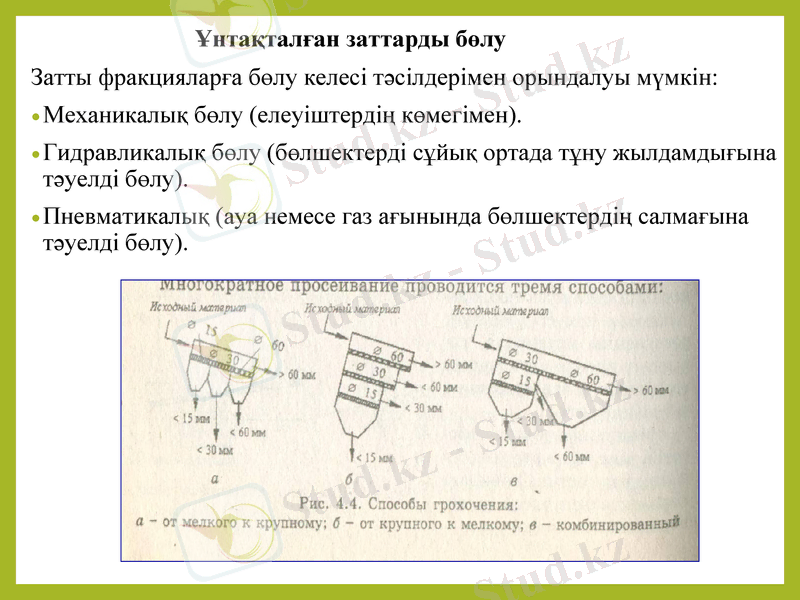

Ұнтақталған заттарды бөлу
Затты фракцияларға бөлу келесі тәсілдерімен орындалуы мүмкін:
•Механикалық бөлу (елеуіштердің көмегімен).
•Гидравликалық бөлу (бөлшектерді сұйық ортада тұну жылдамдығына
тәуелді бөлу).
•Пневматикалық (ауа немесе газ ағынында бөлшектердің салмағына
тәуелді бөлу).

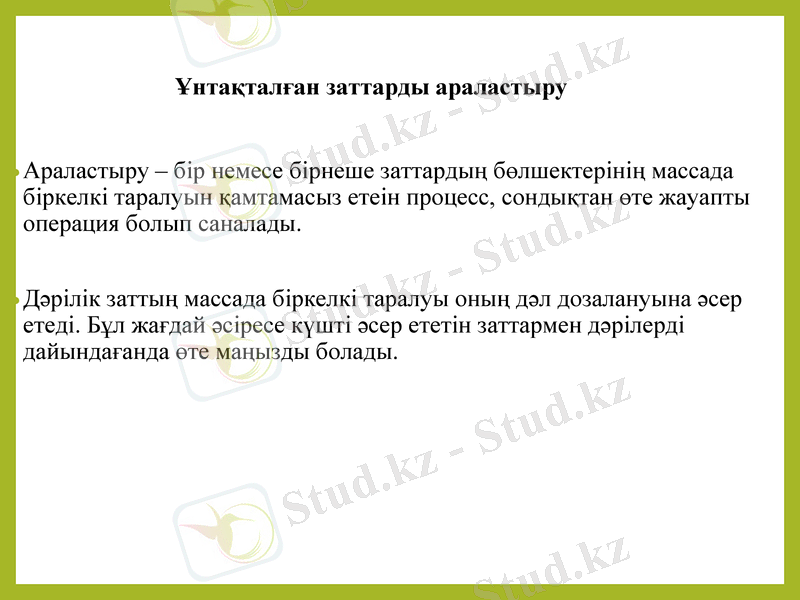

Ұнтақталған заттарды араластыру

•Араластыру – бір немесе бірнеше заттардың бөлшектерінің массада
біркелкі таралуын қамтамасыз етеін процесс, сондықтан өте жауапты
операция болып саналады.

•Дәрілік заттың массада біркелкі таралуы оның дәл дозалануына әсер
етеді. Бұл жағдай әсіресе күшті әсер ететін заттармен дәрілерді
дайындағанда өте маңызды болады.

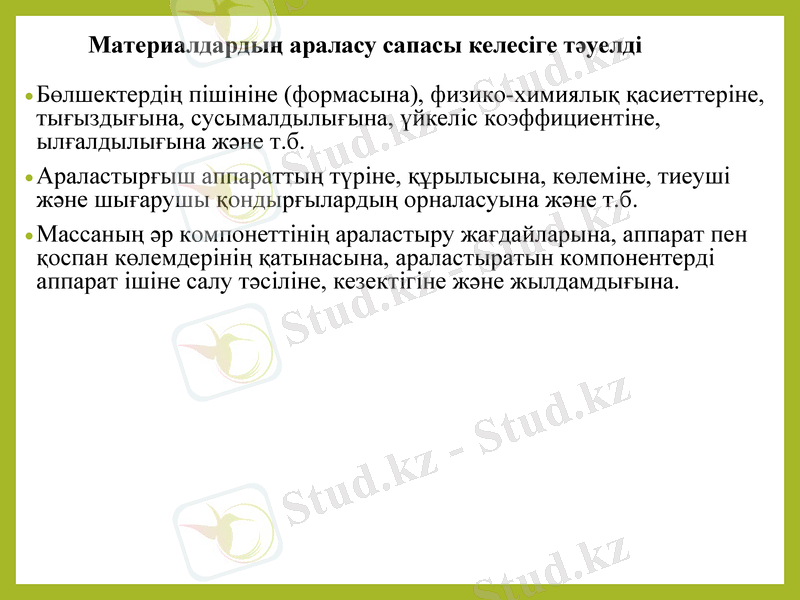

Материалдардың араласу сапасы келесіге тәуелді
•Бөлшектердің пішініне (формасына), физико-химиялық қасиеттеріне,
тығыздығына, сусымалдылығына, үйкеліс коэффициентіне,
ылғалдылығына және т.б.
•Араластырғыш аппараттың түріне, құрылысына, көлеміне, тиеуші
және шығарушы қондырғылардың орналасуына және т.б.
•Массаның әр компонеттінің араластыру жағдайларына, аппарат пен
қоспан көлемдерінің қатынасына, араластыратын компонентерді
аппарат ішіне салу тәсіліне, кезектігіне және жылдамдығына.

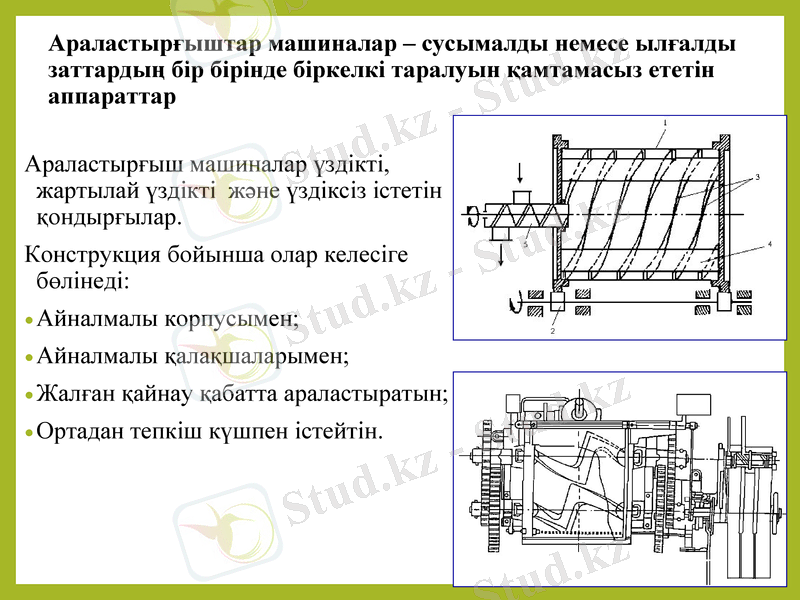

Араластырғыштар машиналар – сусымалды немесе ылғалды
заттардың бір бірінде біркелкі таралуын қамтамасыз ететін
аппараттар

Араластырғыш машиналар үздікті,
жартылай үздікті және үздіксіз істетін
қондырғылар.
Конструкция бойынша олар келесіге
бөлінеді:
•Айналмалы корпусымен;
•Айналмалы қалақшаларымен;
•Жалған қайнау қабатта араластыратын;
•Ортадан тепкіш күшпен істейтін.

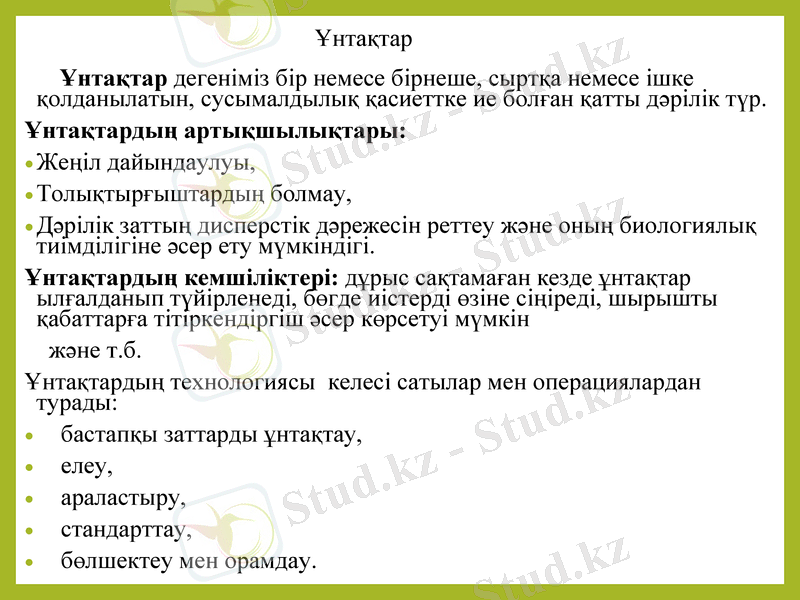

Ұнтақтар
Ұнтақтар дегеніміз бір немесе бірнеше, сыртқа немесе ішке
қолданылатын, сусымалдылық қасиеттке ие болған қатты дәрілік түр.
Ұнтақтардың артықшылықтары:
•Жеңіл дайындаулуы,
•Толықтырғыштардың болмау,
•Дәрілік заттың дисперстік дәрежесін реттеу және оның биологиялық
тиімділігіне әсер ету мүмкіндігі.
Ұнтақтардың кемшіліктері: дұрыс сақтамаған кезде ұнтақтар
ылғалданып түйірленеді, бөгде иістерді өзіне сіңіреді, шырышты
қабаттарға тітіркендіргіш әсер көрсетуі мүмкін
және т.б.
Ұнтақтардың технологиясы келесі сатылар мен операциялардан
турады:
• бастапқы заттарды ұнтақтау,
• елеу,
• араластыру,
• стандарттау,
• бөлшектеу мен орамдау.

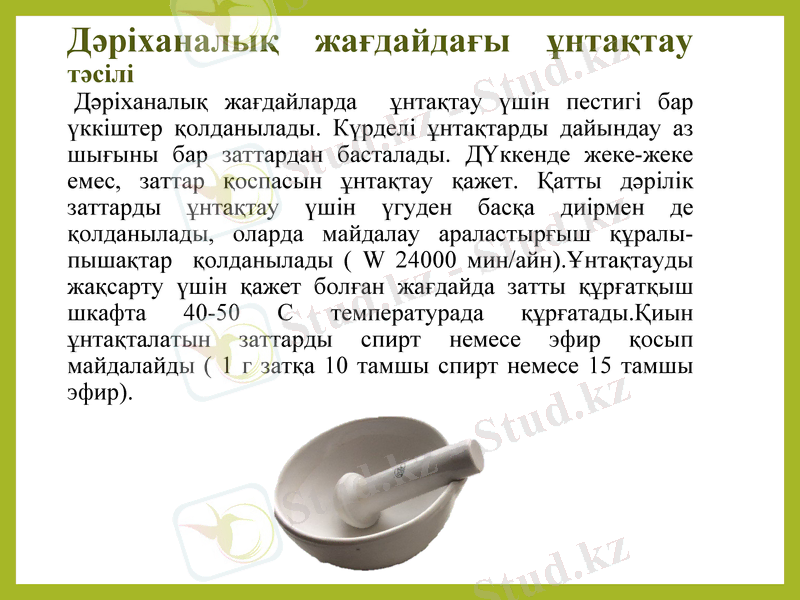

Дәріханалық жағдайдағы ұнтақтау
тәсілі
Дәріханалық жағдайларда ұнтақтау үшін пестигі бар
үккіштер қолданылады. Күрделі ұнтақтарды дайындау аз
шығыны бар заттардан басталады. ДҮккенде жеке-жеке
емес, заттар қоспасын ұнтақтау қажет. Қатты дәрілік
заттарды ұнтақтау үшін үгуден басқа диірмен де
қолданылады, оларда майдалау араластырғыш құралы-
пышақтар қолданылады ( W 24000 мин/айн).Ұнтақтауды
жақсарту үшін қажет болған жағдайда затты құрғатқыш
шкафта 40-50 С температурада құрғатады.Қиын
ұнтақталатын заттарды спирт немесе эфир қосып
майдалайды ( 1 г затқа 10 тамшы спирт немесе 15 тамшы
эфир).
Дәрілік жинақтар
Дәрілік жинақтар дегеніміз кесілген немесе ірі ұнтақталған бірнеше
өсімдік шикізатанын дайындалған қоспалар. Олардың құрамына
тұздар, эфир майлар және т.б. заттар қосылуы мүмкін.
Жинақтар – ертеден келе жатқан ДТ-лер. Қазіргі уақытта оларды
фармацевттік фабрикалар мен заводтарда дайындалады, дәріханаға
оларды дайын орамдалған түрде жібереді.

Артықшылықтары:
• Шикізаттың қол жеткіліктігі;
• Дайындау салыстырмалы женілдігі.
Кемшіліктері:
• Жинақтар аяқталмаған дәрілік түр болып саналады,
• Науқас өзі оны қосымша өңдеу керек (қайнату, тұндыру, жандыру);
• Қолдану кезінде дозалануының дәл еместігі (сондықтан жинақтардың
құрамына күшті әсер ететін заттарды және өсімдіктерді енгізбейді).
Пайдаланылған әдебиеттер
1. Касаткин А.Г. Основные процессы и аппараты
химической технологии, 9-е изд., М., Химия, 1973, 750 с.
2.Ешова Ж.Т. Химиялық технологияның негізгі процестері
мен аппараттары: Оқу құралы.-Алматы: Қазақ
университеті, 2007. -237б.
3.Павлов К. Ф., Романков П. Г.,Носков А. А. Химиялық
технологияның процестері және аппараттары пәнінің
мысалдары мен есептері (біпініші, екінші, төртінші,
бесінші, алтыншы, тоғызыншы, оныншы тарауларының
қазақ тіліндегі аудармалары). Шымкент, 1992-2000 ж.ж.
4. Интернет ресурс edu.semgu.kz/.../54c4ddc2-3316-11e3-
9d7d-f6d299da70ee...
