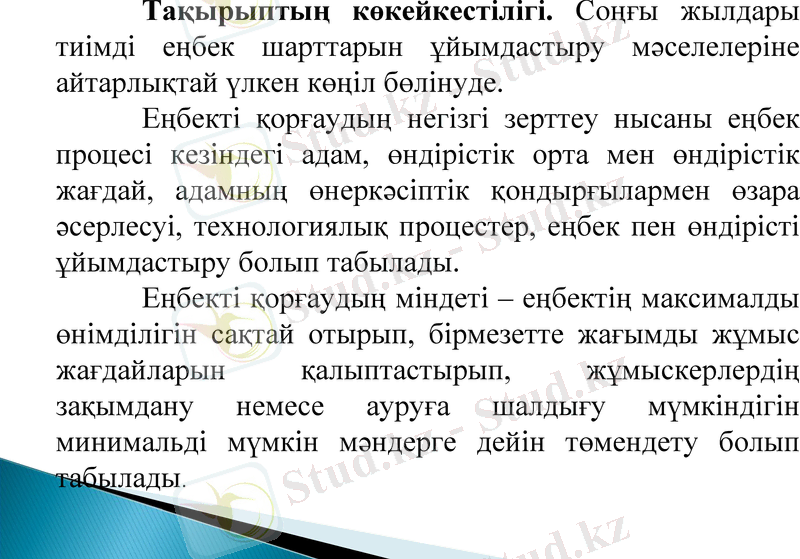

Тақырыптың көкейкестілігі. Соңғы жылдары
тиімді еңбек шарттарын ұйымдастыру мәселелеріне
айтарлықтай үлкен көңіл бөлінуде.
Еңбекті қорғаудың негізгі зерттеу нысаны еңбек
процесі кезіндегі адам, өндірістік орта мен өндірістік
жағдай, адамның өнеркәсіптік қондырғылармен өзара
әсерлесуі, технологиялық процестер, еңбек пен өндірісті
ұйымдастыру болып табылады.
Еңбекті қорғаудың міндеті – еңбектің максималды
өнімділігін сақтай отырып, бірмезетте жағымды жұмыс
жағдайларын қалыптастырып, жұмыскерлердің
зақымдану немесе ауруға шалдығу мүмкіндігін
минимальді мүмкін мәндерге дейін төмендету болып
табылады.

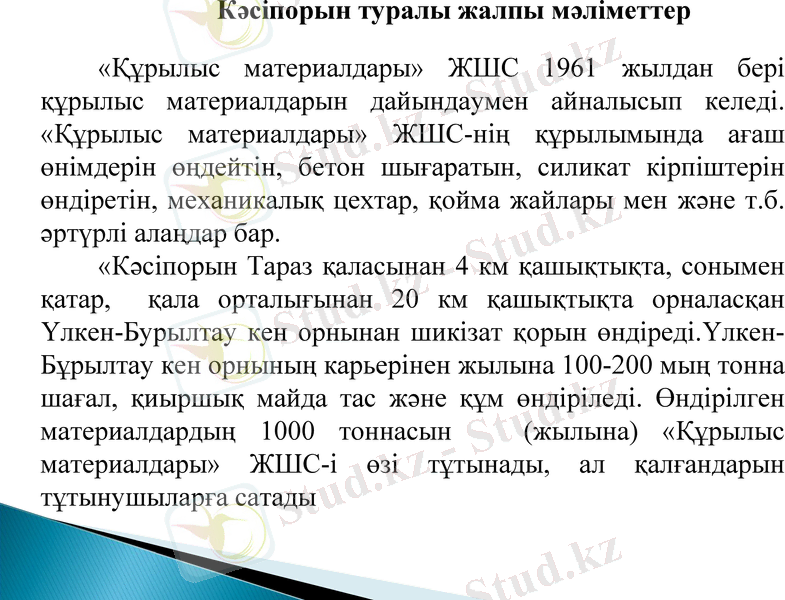

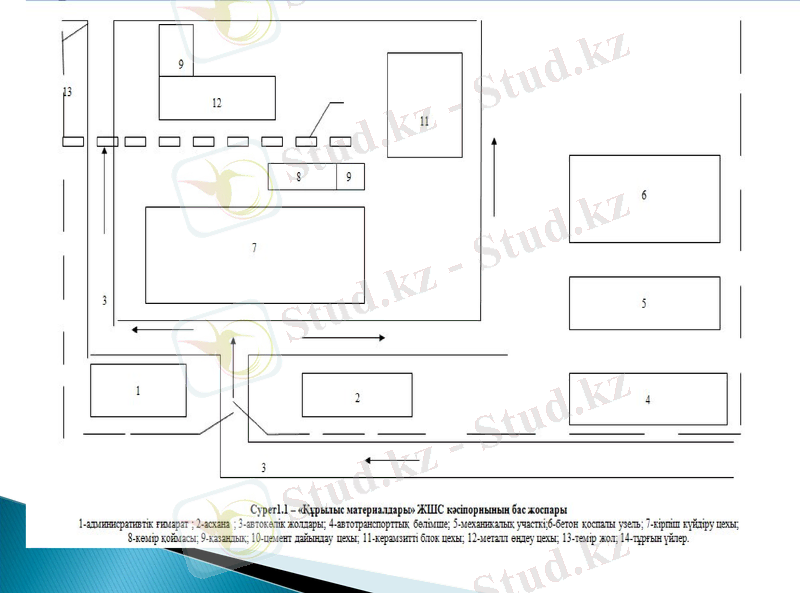

Кәсіпорын туралы жалпы мәліметтер

«Құрылыс материалдары» ЖШС 1961 жылдан бері
құрылыс материалдарын дайындаумен айналысып келеді.
«Құрылыс материалдары» ЖШС-нің құрылымында ағаш
өнімдерін өңдейтін, бетон шығаратын, силикат кірпіштерін
өндіретін, механикалық цехтар, қойма жайлары мен және т.б.
әртүрлі алаңдар бар.
«Кәсіпорын Тараз қаласынан 4 км қашықтықта, сонымен
қатар, қала орталығынан 20 км қашықтықта орналасқан
Үлкен-Бурылтау кен орнынан шикізат қорын өндіреді.Үлкен-
Бұрылтау кен орнының карьерінен жылына 100-200 мың тонна
шағал, қиыршық майда тас және құм өндіріледі. Өндірілген
материалдардың 1000 тоннасын (жылына) «Құрылыс
материалдары» ЖШС-і өзі тұтынады, ал қалғандарын
тұтынушыларға сатады

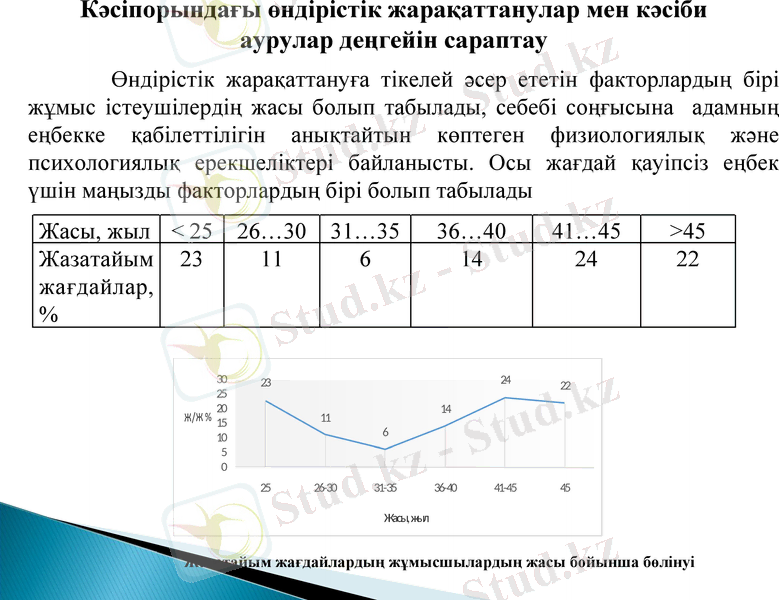

Кәсіпорындағы өндірістік жарақаттанулар мен кәсіби
аурулар деңгейін сараптау
Өндірістік жарақаттануға тікелей әсер ететін факторлардың бірі
жұмыс істеушілердің жасы болып табылады, себебі соңғысына адамның
еңбекке қабілеттілігін анықтайтын көптеген физиологиялық және
психологиялық ерекшеліктері байланысты. Осы жағдай қауіпсіз еңбек
үшін маңызды факторлардың бірі болып табылады
Жасы, жыл < 25 26…30 31…35 36…40 41…45 >45
Жазатайым 23 11 6 14 24 22
жағдайлар,
%

30 23 24 22
20 14
15 11
10 6
0
25 26-30 31-35 36-40 41-45 45

Жасы, жыл

Жазатайым жағдайлардың жұмысшылардың жасы бойынша бөлінуі

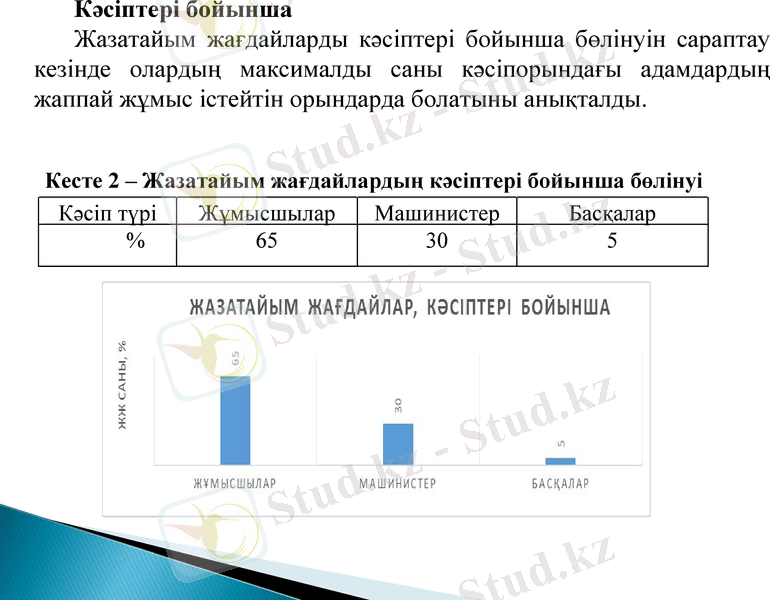

Кәсіптері бойынша
Жазатайым жағдайларды кәсіптері бойынша бөлінуін сараптау
кезінде олардың максималды саны кәсіпорындағы адамдардың
жаппай жұмыс істейтін орындарда болатыны анықталды.

Кесте 2 – Жазатайым жағдайлардың кәсіптері бойынша бөлінуі

Кәсіп түрі Жұмысшылар Машинистер Басқалар
65 30 5
%

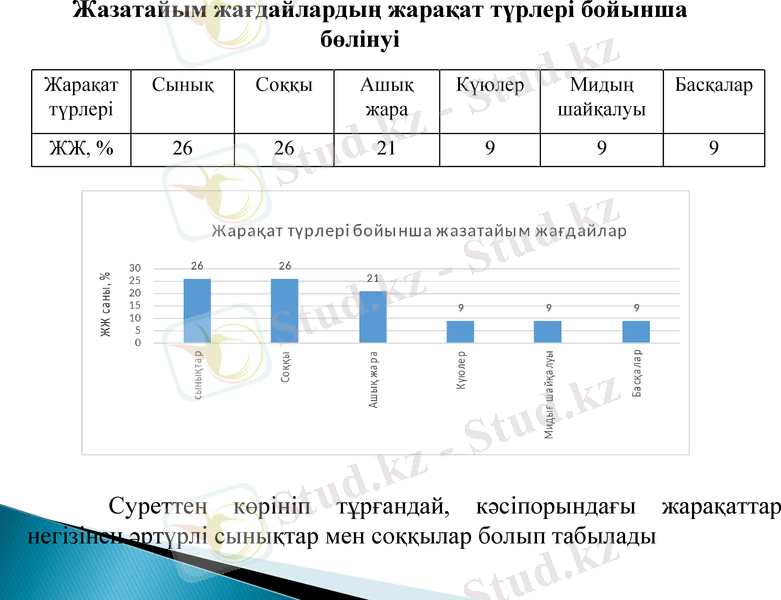

Жазатайым жағдайлардың жарақат түрлері бойынша
бөлінуі
Жарақат Сынық Соққы Ашық Күюлер Мидың Басқалар
түрлері жара шайқалуы
ЖЖ, % 26 26 21 9 9 9

Жарақат түрлері бойынша жазатайым жағдайлар
30 26 26
ЖЖ са ны, %

25 21
15 9 9 9
0

Мидығ ша йқа луы

Ба сқа ла р
Ашық жа р а
сынықта р

Күюле р
Со ққы

Суреттен көрініп тұрғандай, кәсіпорындағы жарақаттар
негізінен әртүрлі сынықтар мен соққылар болып табылады

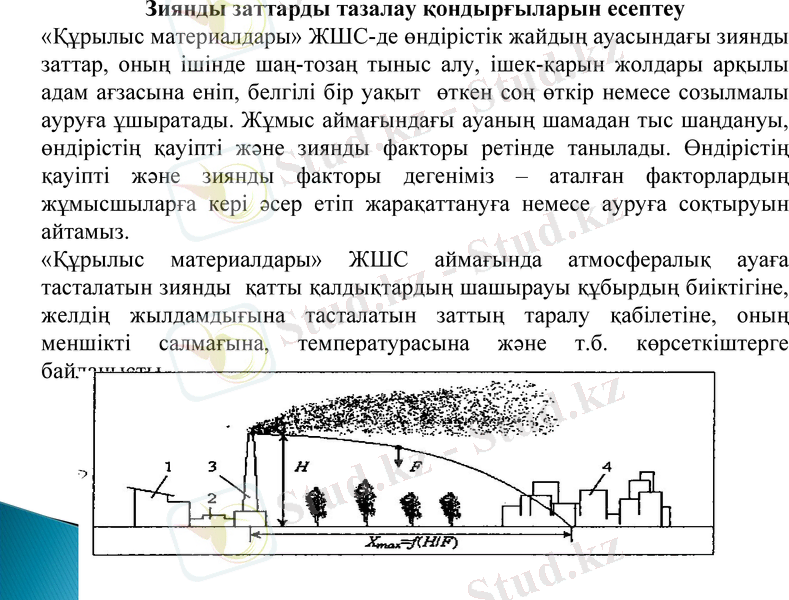

Зиянды заттарды тазалау қондырғыларын есептеу
«Құрылыс материалдары» ЖШС-де өндірістік жайдың ауасындағы
зиянды заттар, оның ішінде шаң-тозаң тыныс алу, ішек-қарын жолдары
арқылы адам ағзасына еніп, белгілі бір уақыт өткен соң өткір немесе
созылмалы ауруға ұшыратады. Жұмыс аймағындағы ауаның шамадан тыс
шаңдануы, өндірістің қауіпті және зиянды факторы ретінде танылады.
Өндірістің қауіпті және зиянды факторы дегеніміз – аталған
факторлардың жұмысшыларға кері әсер етіп жарақаттануға немесе ауруға
соқтыруын айтамыз.
«Құрылыс материалдары» ЖШС аймағында атмосфералық ауаға
тасталатын зиянды қатты қалдықтардың шашырауы құбырдың биіктігіне,
желдің жылдамдығына тасталатын заттың таралу қабілетіне, оның
меншікті салмағына, температурасына және т.б. көрсеткіштерге
байланысты.

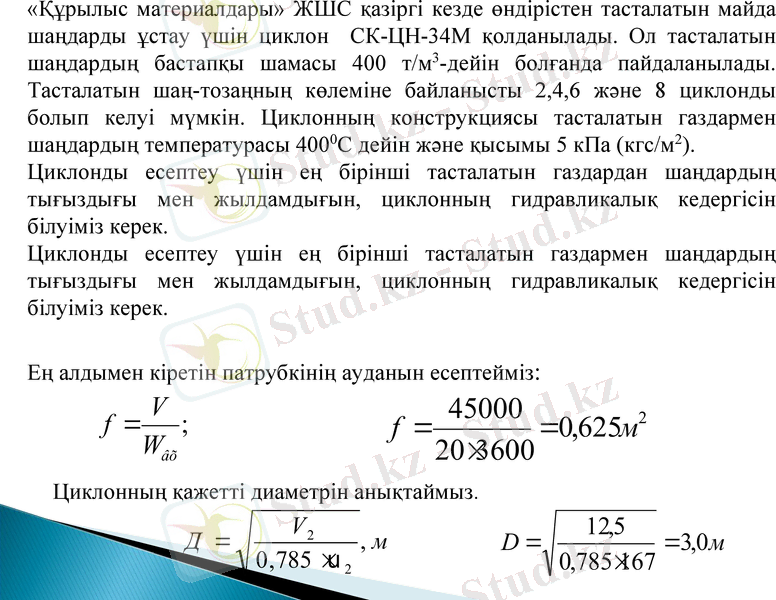

«Құрылыс материалдары» ЖШС қазіргі кезде өндірістен тасталатын майда
шаңдарды ұстау үшін циклон СК-ЦН-34М қолданылады. Ол тасталатын
шаңдардың бастапқы шамасы 400 т/м3-дейін болғанда пайдаланылады.
Тасталатын шаң-тозаңның көлеміне байланысты 2,4,6 және 8 циклонды
болып келуі мүмкін. Циклонның конструкциясы тасталатын газдармен
шаңдардың температурасы 4000С дейін және қысымы 5 кПа (кгс/м2).
Циклонды есептеу үшін ең бірінші тасталатын газдардан шаңдардың
тығыздығы мен жылдамдығын, циклонның гидравликалық кедергісін
білуіміз керек.
Циклонды есептеу үшін ең бірінші тасталатын газдармен шаңдардың
тығыздығы мен жылдамдығын, циклонның гидравликалық кедергісін
білуіміз керек.

Ең алдымен кіретін патрубкінің ауданын есептейміз:

V 45000
f ; f 0,625 м 2
Wâõ 20 3600
Циклонның қажетті диаметрін анықтаймыз.
V2 12,5
Д ,м D 3,0 м
0,785 2 0,785 167

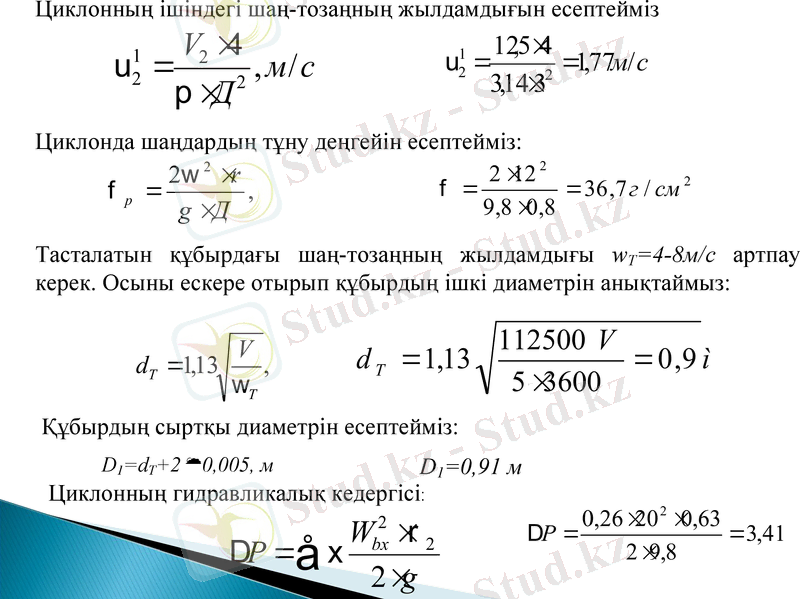

Циклонның ішіндегі шаң-тозаңның жылдамдығын есептейміз
1 V2 4 21
12,5 4
1,77 м / с

2 2
,м/с 3,14 3 2
Д
Циклонда шаңдардың тұну деңгейін есептейміз:
2 2 r 2 12 2
p , 36,7 г / см 2
g Д 9,8 0,8
Тасталатын құбырдағы шаң-тозаңның жылдамдығы wТ=4-8м/с артпау
керек. Осыны ескере отырып құбырдың ішкі диаметрін анықтаймыз:

V 112500V
d T 1,13 , d T 1,13 0,9 ì
T 5 3600 d T 113
,
112500V
5 3600
dT 1,13

0,9 м
112500V
5 3600
0,9 м

Құбырдың сыртқы диаметрін есептейміз:
D1=dT+2 0,005, м D1=0,91 м
Циклонның гидравликалық кедергісі:
2 0,26 20 2 0,63
W 2bx
P 3,41
P 2 9,8
2 g
Жүргізілген есептеулерге сәйкес, Н=2508 мм; Н1=1505 мм; Н2=1870 мм;
Н3=480 мм; В=606 мм; L=606 мм; а б=200 мм; А Б=80 мм; b=160 мм;
Мб=75 кг болатын КПЗУ-45 циклоны таңдалып алынды. Оның сұлбасы
сурет 2 көрсетілген.

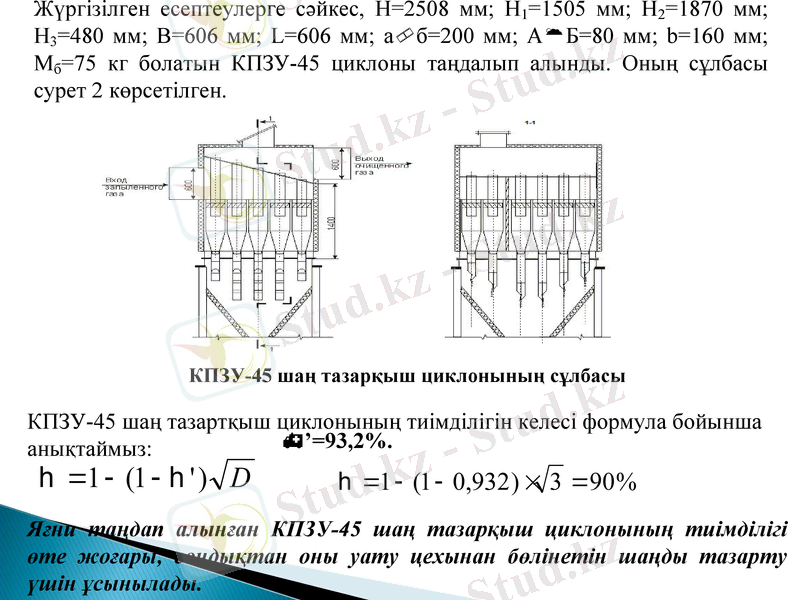

КПЗУ-45 шаң тазарқыш циклонының сұлбасы
КПЗУ-45 шаң тазартқыш циклонының тиімділігін келесі формула бойынша
анықтаймыз: ’=93,2%.
1 (1 ' ) D 1 (1 0,932) 3 90%
Яғни таңдап алынған КПЗУ-45 шаң тазарқыш циклонының тиімділігі
өте жоғары, сондықтан оны уату цехынан бөлінетін шаңды тазарту
үшін ұсынылады.

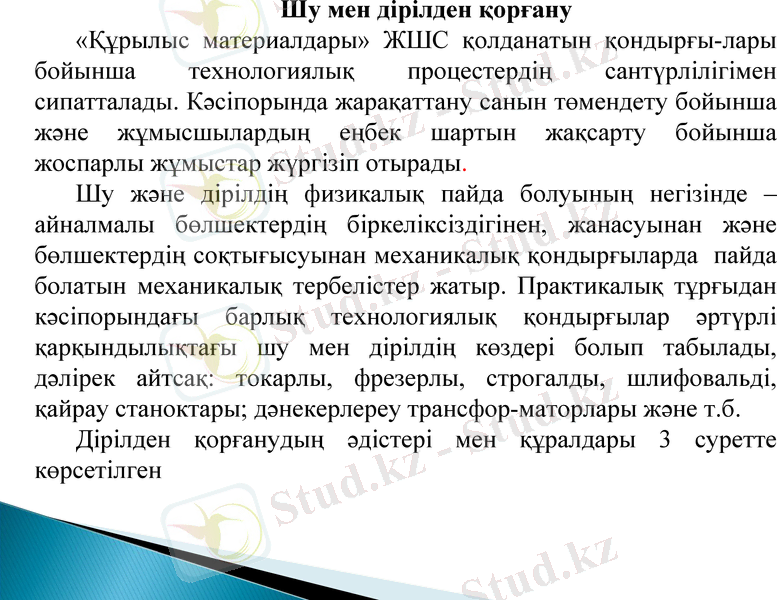

Шу мен дірілден қорғану
«Құрылыс материалдары» ЖШС қолданатын қондырғы-лары
бойынша технологиялық процестердің сантүрлілігімен
сипатталады. Кәсіпорында жарақаттану санын төмендету бойынша
және жұмысшылардың еңбек шартын жақсарту бойынша
жоспарлы жұмыстар жүргізіп отырады.
Шу және дірілдің физикалық пайда болуының негізінде –
айналмалы бөлшектердің біркеліксіздігінен, жанасуынан және
бөлшектердің соқтығысуынан механикалық қондырғыларда пайда
болатын механикалық тербелістер жатыр. Практикалық тұрғыдан
кәсіпорындағы барлық технологиялық қондырғылар әртүрлі
қарқындылықтағы шу мен дірілдің көздері болып табылады,
дәлірек айтсақ: токарлы, фрезерлы, строгалды, шлифовальді,
қайрау станоктары; дәнекерлереу трансфор-маторлары және т.б.
Дірілден қорғанудың әдістері мен құралдары 3 суретте
көрсетілген

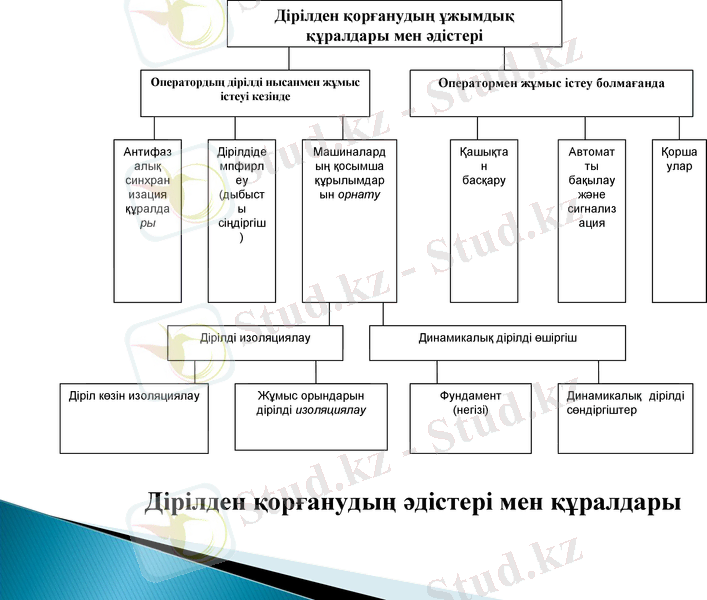

Дірілден қорғанудың ұжымдық
құралдары мен әдістері

Оператордың дірілді нысанмен жұмыс Оператормен жұмыс істеу болмағанда
істеуі кезінде

Антифаз Дірілдіде Машиналард Қашықта Автомат Қорша
алық мпфирл ың қосымша н ты улар
синхран еу құрылымдар басқару бақылау
изация (дыбыст ын орнату және
құралда ы сигнализ
ры сіңдіргіш ация
)

Дірілді изоляциялау Динамикалық дірілді өшіргіш

Діріл көзін изоляциялау Жұмыс орындарын Фундамент Динамикалық дірілді
дірілді изоляциялау (негізі) сөндіргіштер

Дірілден қорғанудың әдістері мен құралдары

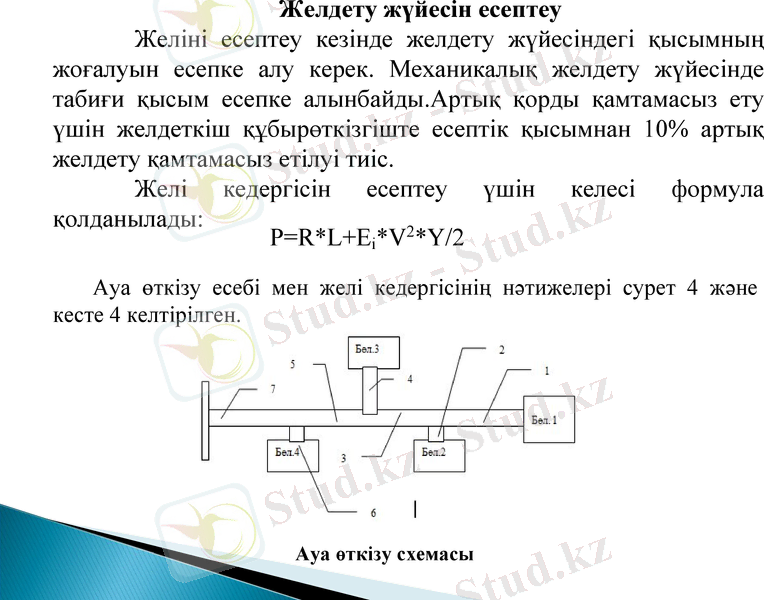

Желдету жүйесін есептеу
Желіні есептеу кезінде желдету жүйесіндегі қысымның
жоғалуын есепке алу керек. Механикалық желдету жүйесінде
табиғи қысым есепке алынбайды.Артық қорды қамтамасыз ету
үшін желдеткіш құбырөткізгіште есептік қысымнан 10% артық
желдету қамтамасыз етілуі тиіс.
Желі кедергісін есептеу үшін келесі формула
қолданылады:
P=R*L+Ei*V2*Y/2
Ауа өткізу есебі мен желі кедергісінің нәтижелері сурет 4 және
кесте 4 келтірілген.

Ауа өткізу схемасы

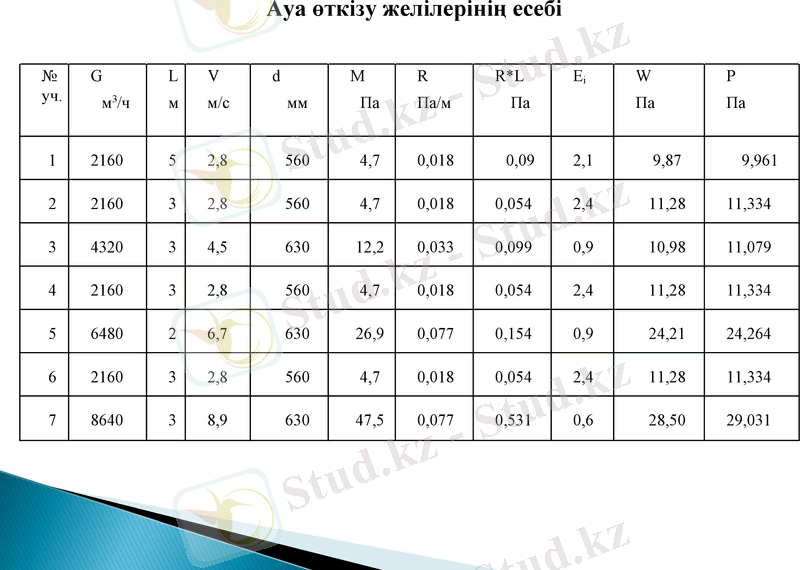

Ауа өткізу желілерінің есебі

№ G L V d М R R*L Еi W Р
уч. м3/ч м м/с мм Па Па/м Па Па Па

1 2160 5 2,8 560 4,7 0,018 0,09 2,1 9,87 9,961

2 2160 3 2,8 560 4,7 0,018 0,054 2,4 11,28 11,334

3 4320 3 4,5 630 12,2 0,033 0,099 0,9 10,98 11,079

4 2160 3 2,8 560 4,7 0,018 0,054 2,4 11,28 11,334

5 6480 2 6,7 630 26,9 0,077 0,154 0,9 24,21 24,264

6 2160 3 2,8 560 4,7 0,018 0,054 2,4 11,28 11,334

7 8640 3 8,9 630 47,5 0,077 0,531 0,6 28,50 29,031

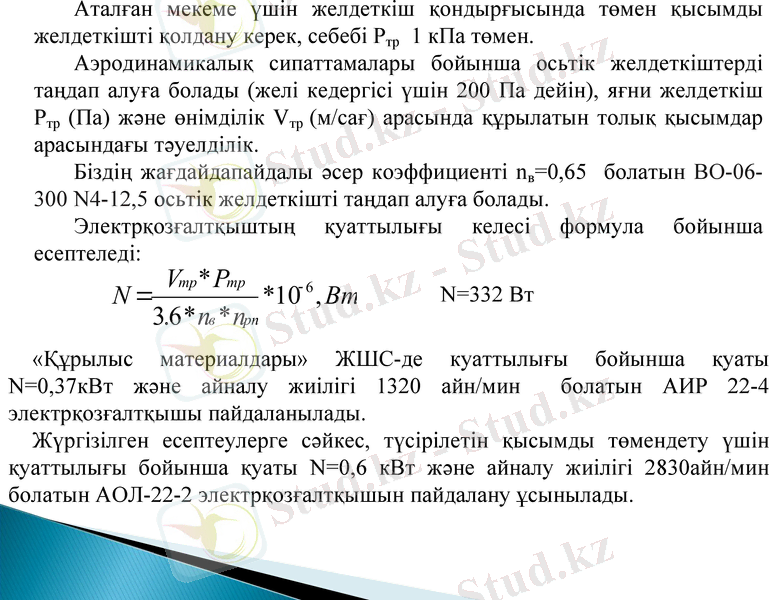

Аталған мекеме үшін желдеткіш қондырғысында төмен қысымды
желдеткішті қолдану керек, себебі Ртр 1 кПа төмен.
Аэродинамикалық сипаттамалары бойынша осьтік желдеткіштерді
таңдап алуға болады (желі кедергісі үшін 200 Па дейін), яғни желдеткіш
Ртр (Па) және өнімділік Vтр (м/сағ) арасында құрылатын толық қысымдар
арасындағы тәуелділік.
Біздің жағдайдапайдалы әсер коэффициенті nв=0,65 болатын ВО-06-
300 N4-12,5 осьтік желдеткішті таңдап алуға болады.
Электрқозғалтқыштың қуаттылығы келесі формула бойынша
есептеледі:
Vтр * Pтр
N * 10 6 , Вт N=332 Вт
3.6 * nв * nрп
«Құрылыс материалдары» ЖШС-де куаттылығы бойынша қуаты
N=0,37кВт және айналу жиілігі 1320 айн/мин болатын АИР 22-4
электрқозғалтқышы пайдаланылады.
Жүргізілген есептеулерге сәйкес, түсірілетін қысымды төмендету үшін
қуаттылығы бойынша қуаты N=0,6 кВт және айналу жиілігі 2830айн/мин
болатын АОЛ-22-2 электрқозғалтқышын пайдалану ұсынылады.

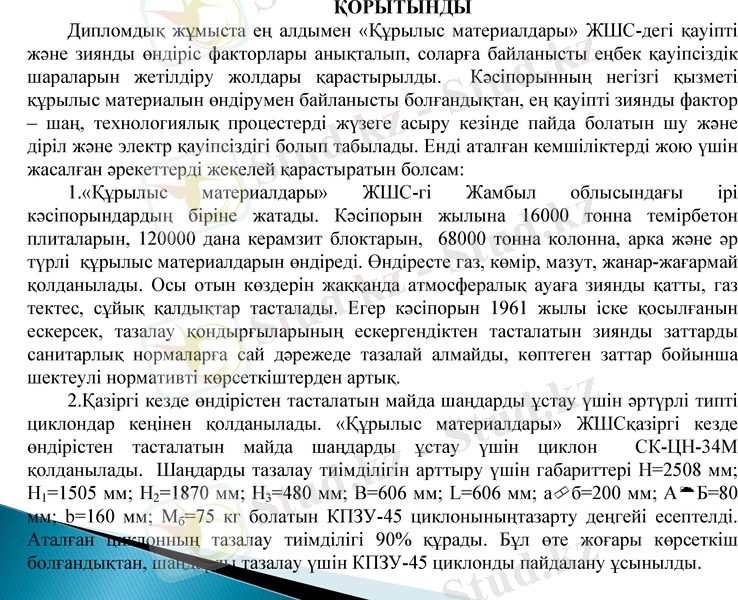

ҚОРЫТЫНДЫ
Дипломдық жұмыста ең алдымен «Құрылыс материалдары» ЖШС-дегі қауіпті
және зиянды өндіріс факторлары анықталып, соларға байланысты еңбек қауіпсіздік
шараларын жетілдіру жолдары қарастырылды. Кәсіпорынның негізгі қызметі
құрылыс материалын өндірумен байланысты болғандықтан, ең қауіпті зиянды
фактор – шаң, технологиялық процестерді жүзеге асыру кезінде пайда болатын шу
және діріл және электр қауіпсіздігі болып табылады. Енді аталған кемшіліктерді жою
үшін жасалған әрекеттерді жекелей қарастыратын болсам:
1.«Құрылыс материалдары» ЖШС-гі Жамбыл облысындағы ірі
кәсіпорындардың біріне жатады. Кәсіпорын жылына 16000 тонна темірбетон
плиталарын, 120000 дана керамзит блоктарын, 68000 тонна колонна, арка және әр
түрлі құрылыс материалдарын өндіреді. Өндіресте газ, көмір, мазут, жанар-
жағармай қолданылады. Осы отын көздерін жаққанда атмосфералық ауаға зиянды
қатты, газ тектес, сұйық қалдықтар тасталады. Егер кәсіпорын 1961 жылы іске
қосылғанын ескерсек, тазалау қондырғыларының ескергендіктен тасталатын зиянды
заттарды санитарлық нормаларға сай дәрежеде тазалай алмайды, көптеген заттар
бойынша шектеулі нормативті көрсеткіштерден артық.
2.Қазіргі кезде өндірістен тасталатын майда шаңдарды ұстау үшін әртүрлі типті
циклондар кеңінен қолданылады. «Құрылыс материалдары» ЖШСқазіргі кезде
өндірістен тасталатын майда шаңдарды ұстау үшін циклон СК-ЦН-34М
қолданылады. Шаңдарды тазалау тиімділігін арттыру үшін габариттері Н=2508 мм;
Н1=1505 мм; Н2=1870 мм; Н3=480 мм; В=606 мм; L=606 мм; а б=200 мм; А Б=80
мм; b=160 мм; Мб=75 кг болатын КПЗУ-45 циклоныныңтазарту деңгейі есептелді.
Аталған циклонның тазалау тиімділігі 90% құрады. Бұл өте жоғары көрсеткіш
болғандықтан, шаңдарды тазалау үшін КПЗУ-45 циклонды пайдалану ұсынылды.
3.«Құрылыс материалдары» ЖШС-де әр түрлі бетон заттарын
құйғанда олардан атмосфералық ауаға зиянды газдар, ақаба сулар
және зиянды қатты заттар бөлініп шығады. Сол себептен жұмыс
істейтін орындарда жиі-жиі ауаны желдетіп (вентиляция) тазартып
тұру қажет. Санитарлық нормалардан асып кетпеу үшін қанша рет
ауа алмастыру қажет екенін есептедік. Жалпы өндіріс орнынан
зиянды заттардың концентрациясына байланысты ауа алмасу көлемі
W=11000,0 м3/сағат, яғни цехтағы атмосфералық ауа сапасы
санитарлық нормадан асып кетпеу үшін тәулігіне 13 рет ауа
алмастырып отыру қажет.
4.Діріл көздері анықталып, олармен күресудің әдістері мен
құралдары ұсынылды.
5.Тиімді жарықтандыруды есептеу үшін нақты бір цех – металл
өңдеу цехы таңдалып алынды. Жарықтандыру құрамын жақсарту
үшін ОД лампаларының орнына жарық ағыны 5200ЛМ болатын ЛН
ГГ220-532 лампаны пайдалануды ұсынамын, себебі олар
жұмысшылардың денсаулығына қауіпсіз. Біздің жағдайда 3
лампадан 8 қатарға орналастыру қажет етіледі.

Ұқсас жұмыстар

Діріл және оның негізгі сипаттамалары

Дірілді деңгей сигнализаторы

Дірілдің оқшаулануы

Өндірістік дірілді төмендетудегі ғылымның жетістіктері

Діріл ауруы

Шудан қорғану

Ұнтақты қалыптаудың мақсаты

Жұмыскерлердің жалпы және кәсіптік аурушаңдығының алдын - алудағы діріл көздерін төмендетудің маңызы

Шуыл мен дірілден қорғану

Ұсақтау процесі

Пәндер
