AutoCAD графикалық жүйесі: интерфейс ерекшеліктері мен бұйрықтарды енгізу әдістері

Auto Cad графикалық жүйесі, оның ерекшеліктері мен артықшылықтары

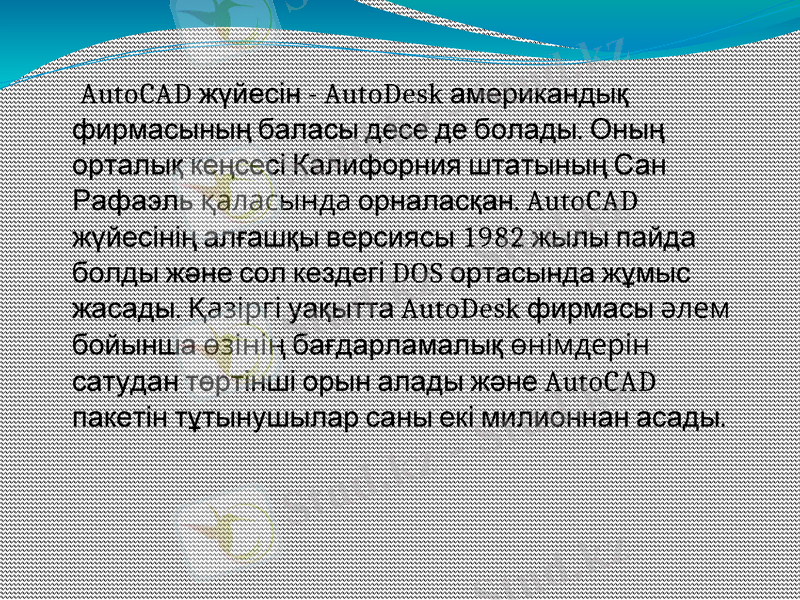

AutoCAD жүйесін - AutoDesk американдық фирмасының баласы десе де болады. Оның орталық кеңсесі Калифорния штатының Сан Рафаэль қаласында орналасқан. AutoCAD жүйесінің алғашқы версиясы 1982 жылы пайда болды және сол кездегі DOS ортасында жұмыс жасады. Қазіргі уақытта AutoDesk фирмасы әлем бойынша өзінің бағдарламалық өнімдерін сатудан төртінші орын алады және AutoCAD пакетін тұтынушылар саны екі милионнан асады.

AutoCAD 2000 интерфейсі Windows үшін стандартты басқару элементтері жинағын қолданады. Microsoft Office пакетін немесе ең операциялық жүйесінің интерфейсімен таныс тұтынушыларға AutoCAD жүйесінде командаларды енгізу ретінің терезе элементтерімен жұмыс жасау қиынға түспейді. Төменде AutoCAD 2000 интерфейсінің базалық компоненттері, AutoCAD жүйесінің басты терезесі қысқаша сипатталады.

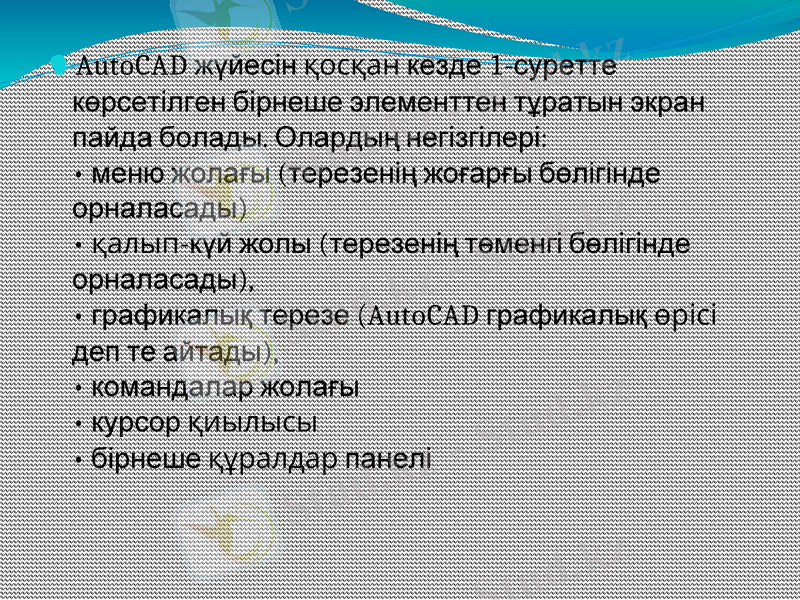

AutoCAD жүйесін қосқан кезде 1-суретте көрсетілген бірнеше элементтен тұратын экран пайда болады. Олардың негізгілері: • меню жолағы (терезенің жоғарғы бөлігінде орналасады) • қалып-күй жолы (терезенің төменгі бөлігінде орналасады), • графикалық терезе (AutoCAD графикалық өрісі деп те айтады), • командалар жолағы • курсор қиылысы • бірнеше құралдар панелі

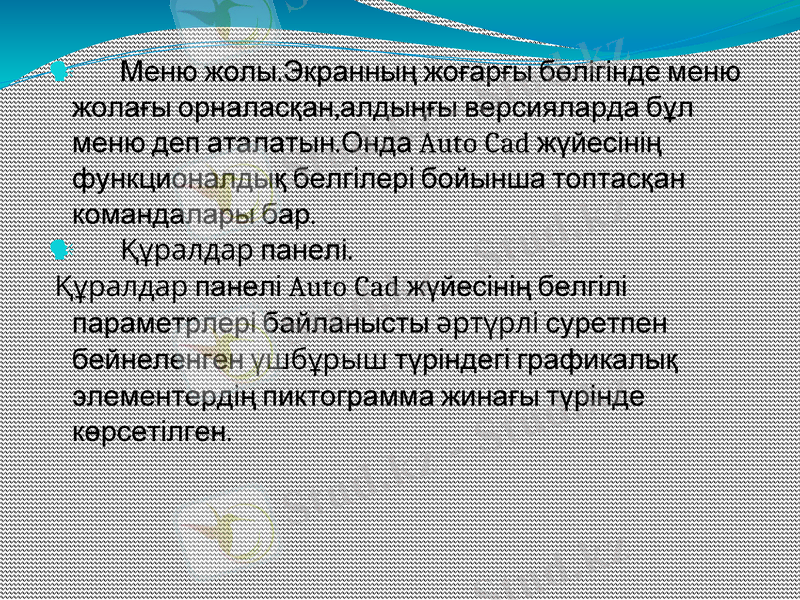

Меню жолы. Экранның жоғарғы бөлігінде меню жолағы орналасқан, алдыңғы версияларда бұл меню деп аталатын. Онда Auto Cad жүйесінің функционалдық белгілері бойынша топтасқан командалары бар.

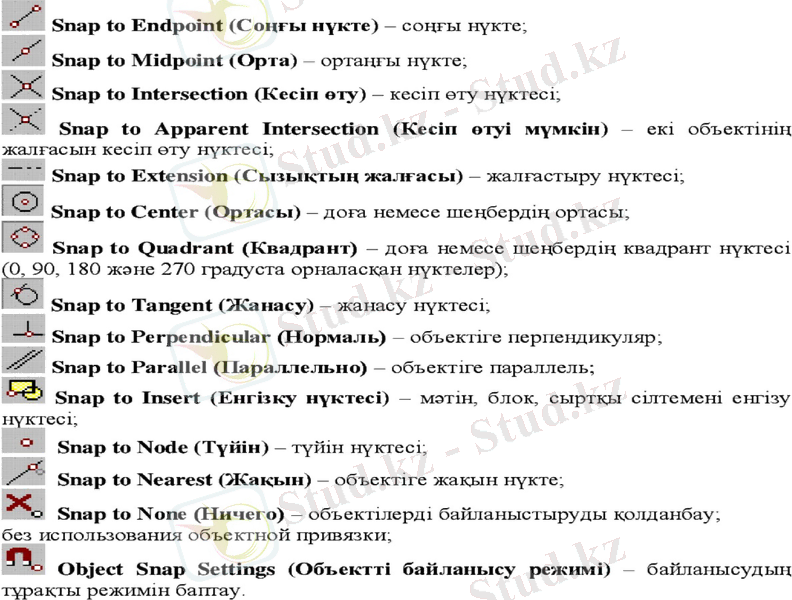

Құралдар панелі.

Құралдар панелі Auto Cad жүйесінің белгілі параметрлері байланысты әртүрлі суретпен бейнеленген үшбұрыш түріндегі графикалық элементердің пиктограмма жинағы түрінде көрсетілген.

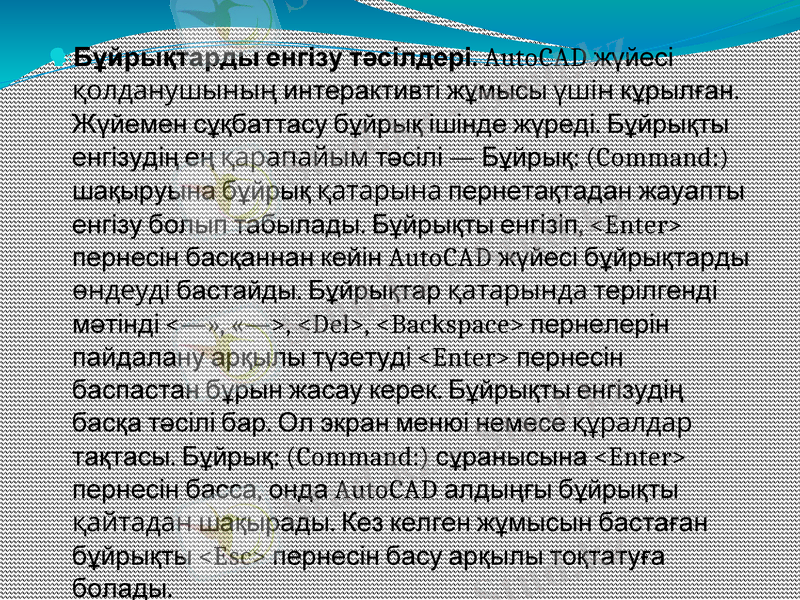

Бұйрықтарды енгізу тәсілдері. AutoCAD жүйесі қолданушының интерактивті жұмысы үшін кұрылған. Жүйемен сұқбаттасу бұйрық ішінде жүреді. Бұйрықты енгізудің ең қарапайым тәсілі - Бұйрық: (Command:) шақыруына бұйрық қатарына пернетақтадан жауапты енгізу болып табылады. Бұйрықты енгізіп, пернесін басқаннан кейін AutoCAD жүйесі бұйрықтарды өндеуді бастайды. Бұйрықтар қатарында терілгенді мәтінді <-», «->, , пернелерін пайдалану арқылы түзетуді пернесін баспастан бұрын жасау керек. Бұйрықты енгізудің басқа тәсілі бар. Ол экран менюі немесе құралдар тақтасы. Бұйрық: (Command:) сұранысына пернесін басса, онда AutoCAD алдыңғы бұйрықты қайтадан шақырады. Кез келген жұмысын бастаған бұйрықты пернесін басу арқылы тоқтатуға болады.
