ФЛЭШ ЖАДЫ


Slide 1

ФЛЭШ ЖАДЫ ЕТ-21-11 РИМИНСКАЯ НАДЕЖДА

Slide 2

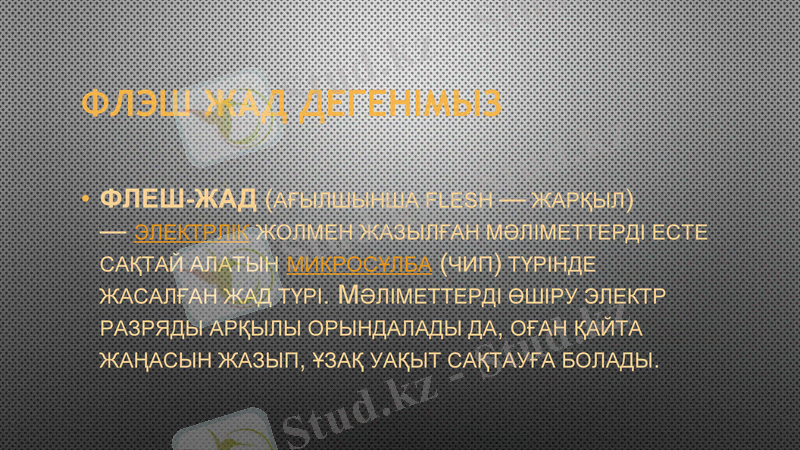

ФЛЭШ ЖАД ДЕГЕНІМЫЗ

ФЛЕШ-ЖАД (ағылшынша flesh - жарқыл) - электрлік жолмен жазылған мәліметтерді есте сақтай алатын микросұлба (чип) түрінде жасалған жад түрі. Мәліметтерді өшіру электр разряды арқылы орындалады да, оған қайта жаңасын жазып, ұзақ уақыт сақтауға болады.

Slide 3

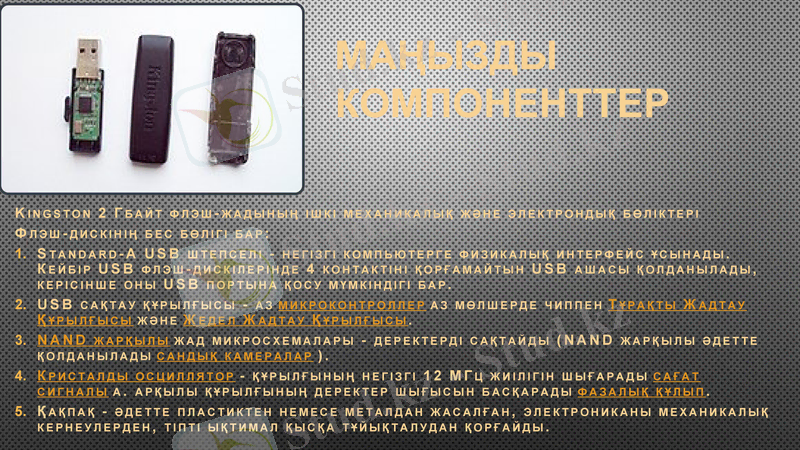

Маңызды компоненттер

Kingston 2 Гбайт флэш-жадының ішкі механикалық және электрондық бөліктері

Флэш-дискінің бес бөлігі бар:

Standard-A USB штепселі - негізгі компьютерге физикалық интерфейс ұсынады. Кейбір USB флэш-дискілерінде 4 контактіні қорғамайтын USB ашасы қолданылады, керісінше оны USB портына қосу мүмкіндігі бар.

USB сақтау құрылғысы - аз микроконтроллер аз мөлшерде чиппен Тұрақты Жадтау Құрылғысы және Жедел Жадтау Құрылғысы.

NAND жарқылы жад микросхемалары - деректерді сақтайды (NAND жарқылы әдетте қолданылады сандық камералар ) .

Кристалды осциллятор - құрылғының негізгі 12 МГц жиілігін шығарады сағат сигналы а. арқылы құрылғының деректер шығысын басқарады фазалық құлып.

Қақпақ - әдетте пластиктен немесе металдан жасалған, электрониканы механикалық кернеулерден, тіпті ықтимал қысқа тұйықталудан қорғайды.

Slide 4

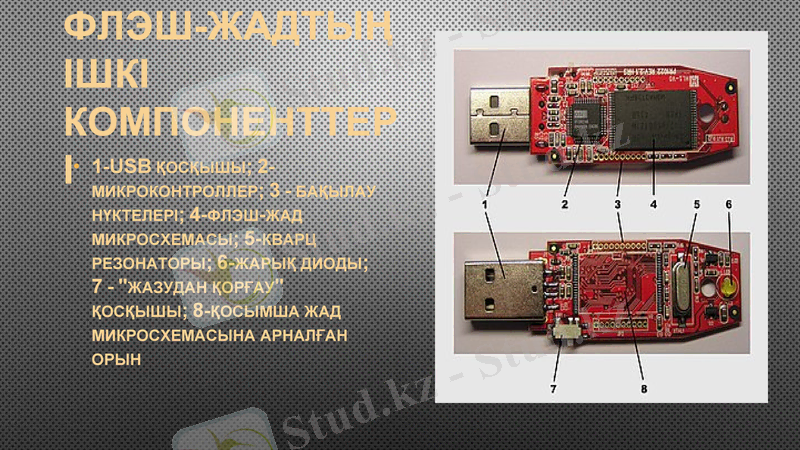

Флэш-жадтың ішкі компоненттері

1-USB қосқышы; 2-микроконтроллер; 3 - бақылау нүктелері; 4-флэш-жад микросхемасы; 5-кварц резонаторы; 6-жарық диоды; 7 - "жазудан қорғау" қосқышы; 8-қосымша жад микросхемасына арналған орын

Slide 5

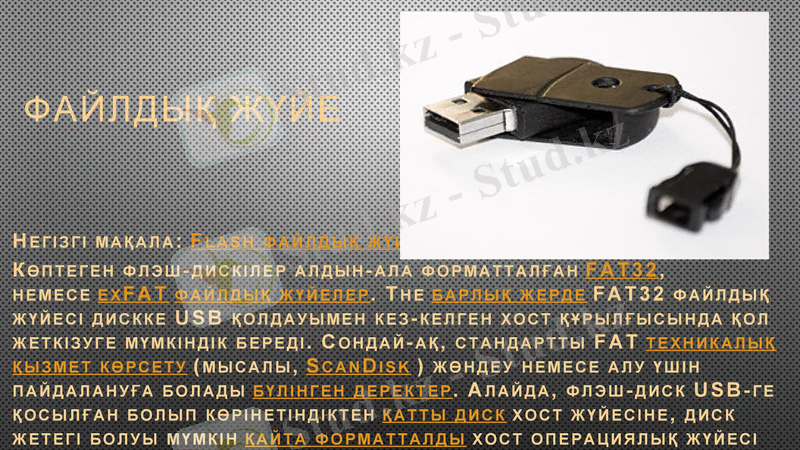

Файлдық жүйе

Негізгі мақала: Flash файлдық жүйесі

Көптеген флэш-дискілер алдын-ала форматталған FAT32, немесе exFAT файлдық жүйелер. The барлық жерде FAT32 файлдық жүйесі дискке USB қолдауымен кез-келген хост құрылғысында қол жеткізуге мүмкіндік береді. Сондай-ақ, стандартты FAT техникалық қызмет көрсету (мысалы, ScanDisk ) жөндеу немесе алу үшін пайдалануға болады бүлінген деректер. Алайда, флэш-диск USB-ге қосылған болып көрінетіндіктен қатты диск хост жүйесіне, диск жетегі болуы мүмкін қайта форматталды хост операциялық жүйесі қолдайтын кез келген файлдық жүйеге.

Slide 6

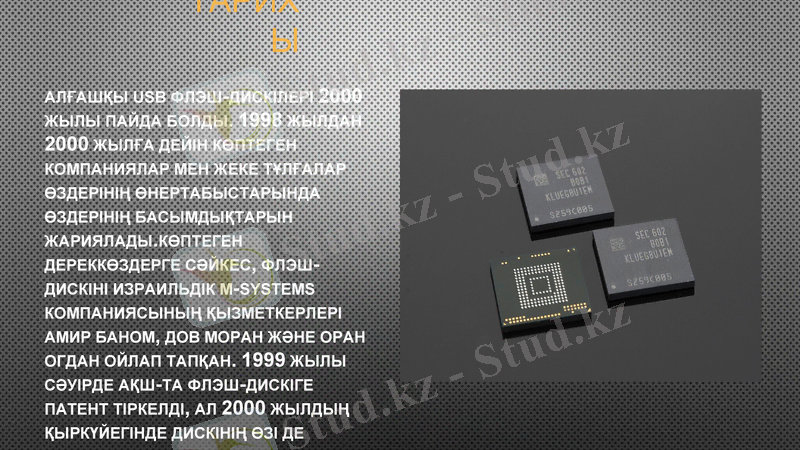

Тарихы

алғашқы usb флэш-дискілері 2000 жылы пайда болды. 1998 жылдан 2000 жылға дейін көптеген компаниялар мен жеке тұлғалар өздерінің өнертабыстарында өздерінің басымдықтарын жариялады. көптеген дереккөздерге сәйкес, флэш-дискіні израильдік m-systems компаниясының қызметкерлері амир баном, дов моран және оран огдан ойлап тапқан. 1999 жылы сәуірде ақш-та флэш-дискіге патент тіркелді, ал 2000 жылдың қыркүйегінде дискінің өзі де ұсынылды. .

Slide 7

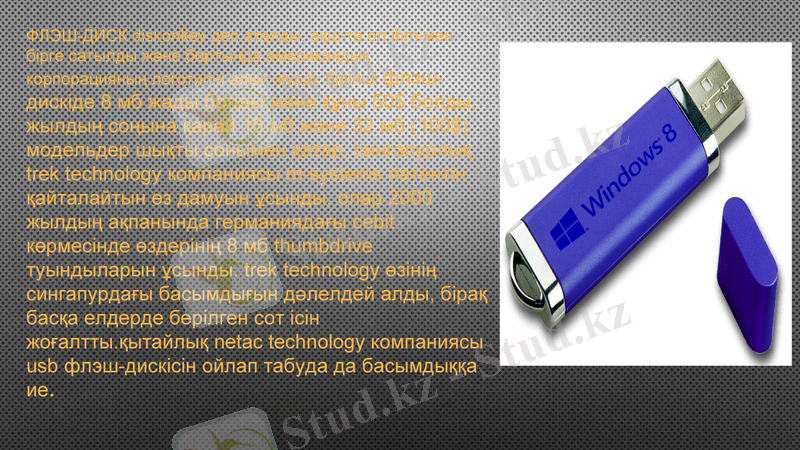

ФЛЭШ-ДИСК diskonkey деп аталды, ақш-та ол ibm-мен бірге сатылды және бортында американдық корпорацияның логотипін алып жүрді. бірінші флэш-дискіде 8 мб жады болды және құны 50$ болды, жылдың соңына қарай 16 мб және 32 мб (100$) модельдер шықты. сонымен қатар, сингапурлық trek technology компаниясы m-systems патентін қайталайтын өз дамуын ұсынды. олар 2000 жылдың ақпанында германиядағы cebit көрмесінде өздерінің 8 мб thumbdrive туындыларын ұсынды. trek technology өзінің сингапурдағы басымдығын дәлелдей алды, бірақ басқа елдерде берілген сот ісін жоғалтты. қытайлық netac technology компаниясы usb флэш-дискісін ойлап табуда да басымдыққа ие.

Slide 8

USB флэш-дискілері әдетте алынбалы және қайта жазылады және физикалық тұрғыдан оптикалық дискіге қарағанда әлдеқайда аз. Көпшілігінің салмағы 25 грамнан аз. USB дискілері көбінесе бір кездері иілгіш дискілер немесескиам дискілер қолданылған мақсаттарда қолданылады; яғни деректерді сақтау, сақтық көшірме жасау және компьютерлік файлдарды тасымалдау үшін. Олар кішірек, жылдамырақ, әлдеқайда үлкен сыйымдылыққа ие және берік және сенімді, өйткені олардың қозғалатын бөліктері жоқ. Сонымен қатар, олар магнит өрістеріне қарсы (флоппи дискілерінен айырмашылығы) және беткі сызаттарға ұшырамайды (компакт-дискілерден айырмашылығы) .

Slide 9

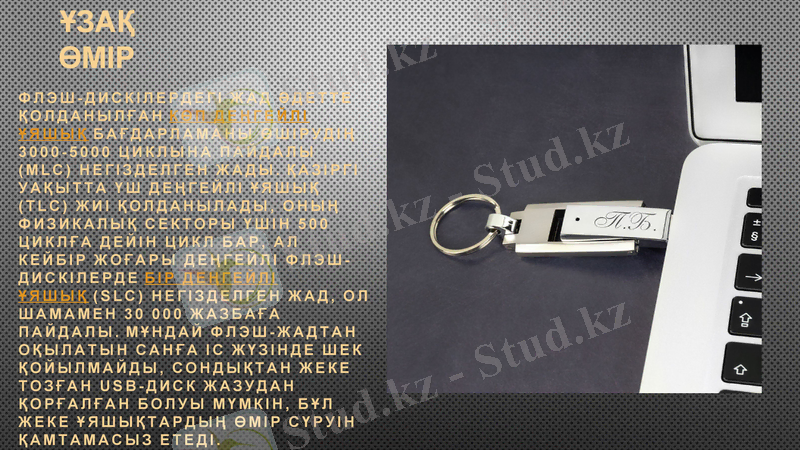

Ұзақ өмір

ФЛЭШ-ДИСКІЛЕРДЕГІ ЖАД ӘДЕТТЕ ҚОЛДАНЫЛҒАН КӨП ДЕҢГЕЙЛІ ҰЯШЫҚ БАҒДАРЛАМАНЫ ӨШІРУДІҢ 3000-5000 ЦИКЛЫНА ПАЙДАЛЫ (MLC) НЕГІЗДЕЛГЕН ЖАДЫ. ҚАЗІРГІ УАҚЫТТА ҮШ ДЕҢГЕЙЛІ ҰЯШЫҚ (TLC) ЖИІ ҚОЛДАНЫЛАДЫ, ОНЫҢ ФИЗИКАЛЫҚ СЕКТОРЫ ҮШІН 500 ЦИКЛҒА ДЕЙІН ЦИКЛ БАР, АЛ КЕЙБІР ЖОҒАРЫ ДЕҢГЕЙЛІ ФЛЭШ-ДИСКІЛЕРДЕ БІР ДЕҢГЕЙЛІ ҰЯШЫҚ (SLC) НЕГІЗДЕЛГЕН ЖАД, ОЛ ШАМАМЕН 30 000 ЖАЗБАҒА ПАЙДАЛЫ. МҰНДАЙ ФЛЭШ-ЖАДТАН ОҚЫЛАТЫН САНҒА ІС ЖҮЗІНДЕ ШЕК ҚОЙЫЛМАЙДЫ, СОНДЫҚТАН ЖЕКЕ ТОЗҒАН USB-ДИСК ЖАЗУДАН ҚОРҒАЛҒАН БОЛУЫ МҮМКІН, БҰЛ ЖЕКЕ ҰЯШЫҚТАРДЫҢ ӨМІР СҮРУІН ҚАМТАМАСЫЗ ЕТЕДІ.

Slide 10

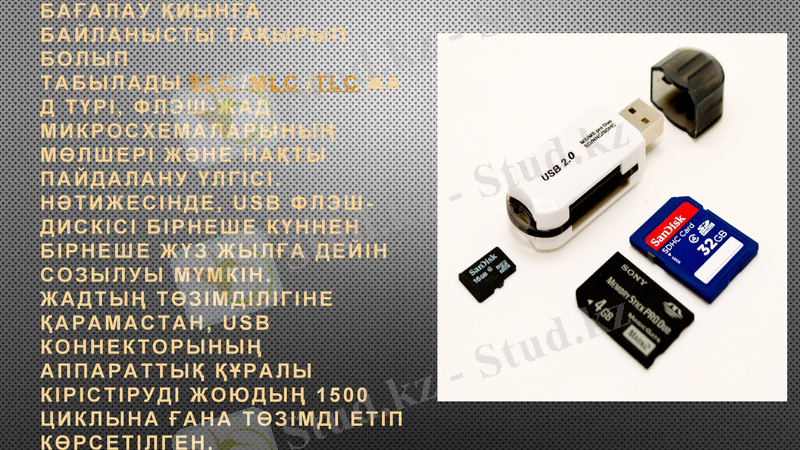

ФЛЭШ-ЖАДТЫҢ ТӨЗІМДІЛІГІН БАҒАЛАУ ҚИЫНҒА БАЙЛАНЫСТЫ ТАҚЫРЫП БОЛЫП ТАБЫЛАДЫ SLC /MLC /TLC ЖАД ТҮРІ, ФЛЭШ-ЖАД МИКРОСХЕМАЛАРЫНЫҢ МӨЛШЕРІ ЖӘНЕ НАҚТЫ ПАЙДАЛАНУ ҮЛГІСІ. НӘТИЖЕСІНДЕ, USB ФЛЭШ-ДИСКІСІ БІРНЕШЕ КҮННЕН БІРНЕШЕ ЖҮЗ ЖЫЛҒА ДЕЙІН СОЗЫЛУЫ МҮМКІН. ЖАДТЫҢ ТӨЗІМДІЛІГІНЕ ҚАРАМАСТАН, USB КОННЕКТОРЫНЫҢ АППАРАТТЫҚ ҚҰРАЛЫ КІРІСТІРУДІ ЖОЮДЫҢ 1500 ЦИКЛЫНА ҒАНА ТӨЗІМДІ ЕТІП КӨРСЕТІЛГЕН.

Slide 11

Дизайн

(ӘДЕТТЕ ҚҰРЫЛҒЫНЫҢ ҰЗАРТЫЛҒАН ПІШІНІ ЖӘНЕ ШАНЫШҚЫНЫ ЖАБАТЫН АЛЫНБАЛЫ ҚАҚПАҒЫ БОЛАДЫ; КЕЙДЕ САЛПЫНШАҚҚА ТАҒУҒА АРНАЛҒАН СЫМ ҚОСЫЛАДЫ. ҚАЗІРГІ ФЛЭШ-ДИСКІЛЕРДЕ КОННЕКТОРДЫ ҚОРҒАУДЫҢ ӘРТҮРЛІ ӨЛШЕМДЕРІ МЕН ӘДІСТЕРІ, СОНДАЙ-АҚ "СТАНДАРТТЫ ЕМЕС" КӨРІНІС (АРМИЯ ПЫШАҒЫ, САҒАТ ЖӘНЕ Т. Б. ) ЖӘНЕ ӘРТҮРЛІ ҚОСЫМША МҮМКІНДІКТЕР МЫСАЛЫ, ПИН-КОДТЫ ЕНГІЗУ, САУСАҚ ІЗІН ТЕКСЕРУ ЖӘНЕ Т. Б. ) БАР. КӘДІМГІ ӨЛШЕМ-3-5 СМ, САЛМАҒЫ-60 Г-НАН АЗ.

Slide 12

Артықшылықтары мен кемшіліктері

Артықшылықтар

Жеңіл салмақ, жұмыс үнсіздігі және портативтілік.

Әмбебаптық: заманауи компьютерлерде, теледидарларда, DVD және медиа ойнатқыштарда USB порттары бар
