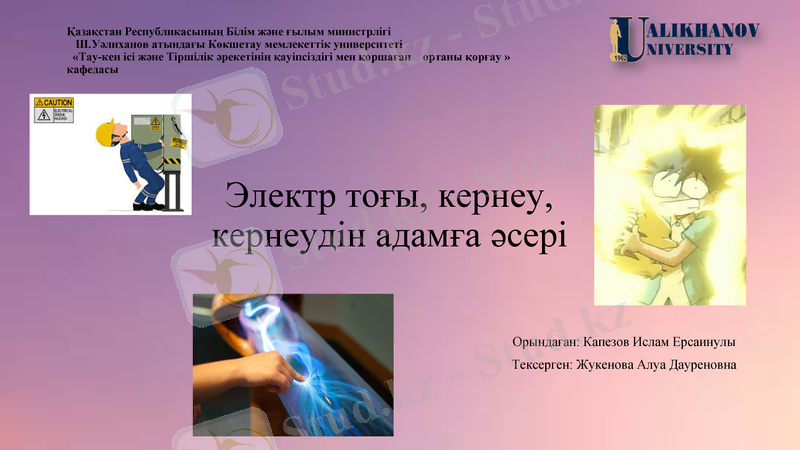

Қазақстан Республикасының Білім және ғылым министрлігі
Ш.Уәлиханов атындағы Көкшетау мемлекеттік университеті
«Тау-кен ісі және Тіршілік әрекетінің қауіпсіздігі мен қоршаған ортаны қорғау »
кафедасы

Электр тоғы, кернеу,
кернеудін адамға әсері

Орындаған: Капезов Ислам Ерсаинулы
Тексерген: Жукенова Алуа Дауреновна

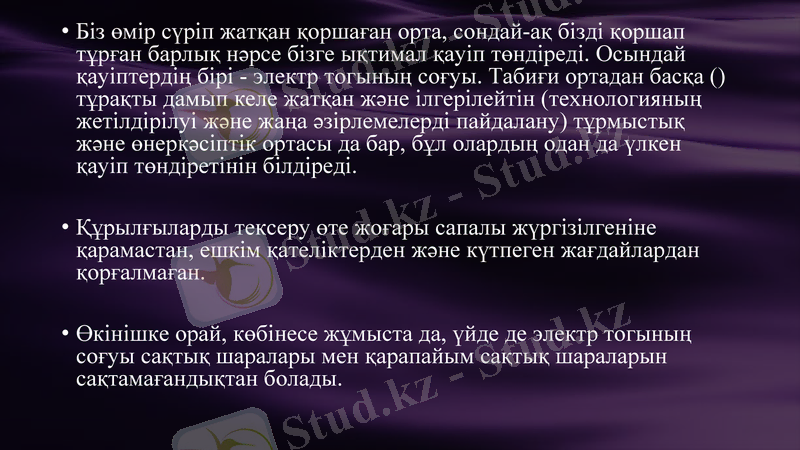

• Біз өмір сүріп жатқан қоршаған орта, сондай-ақ бізді қоршап тұрған
барлық нәрсе бізге ықтимал қауіп төндіреді. Осындай қауіптердің
бірі - электр тогының соғуы. Табиғи ортадан басқа () тұрақты дамып
келе жатқан және ілгерілейтін (технологияның жетілдірілуі және
жаңа әзірлемелерді пайдалану) тұрмыстық және өнеркәсіптік ортасы
да бар, бұл олардың одан да үлкен қауіп төндіретінін білдіреді.

• Құрылғыларды тексеру өте жоғары сапалы жүргізілгеніне
қарамастан, ешкім қателіктерден және күтпеген жағдайлардан
қорғалмаған.

• Өкінішке орай, көбінесе жұмыста да, үйде де электр тогының соғуы
сақтық шаралары мен қарапайым сақтық шараларын
сақтамағандықтан болады.

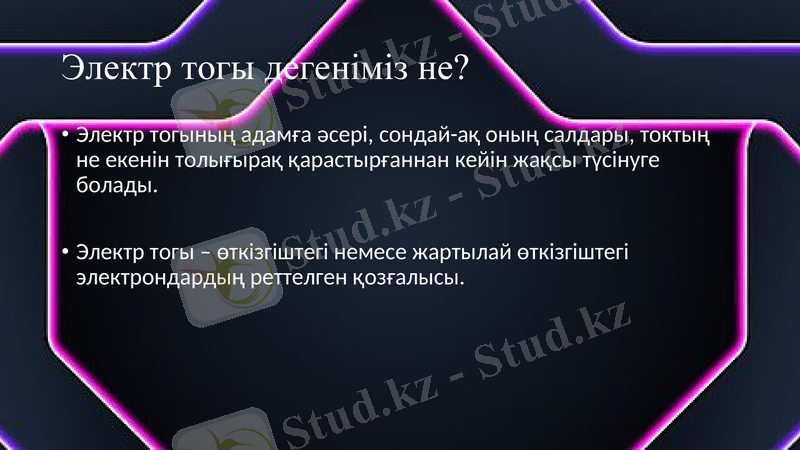

Электр тогы дегеніміз не?
• Электр тогының адамға әсері, сондай-ақ оның салдары, токтың не
екенін толығырақ қарастырғаннан кейін жақсы түсінуге болады.

• Электр тогы – өткізгіштегі немесе жартылай өткізгіштегі
электрондардың реттелген қозғалысы.

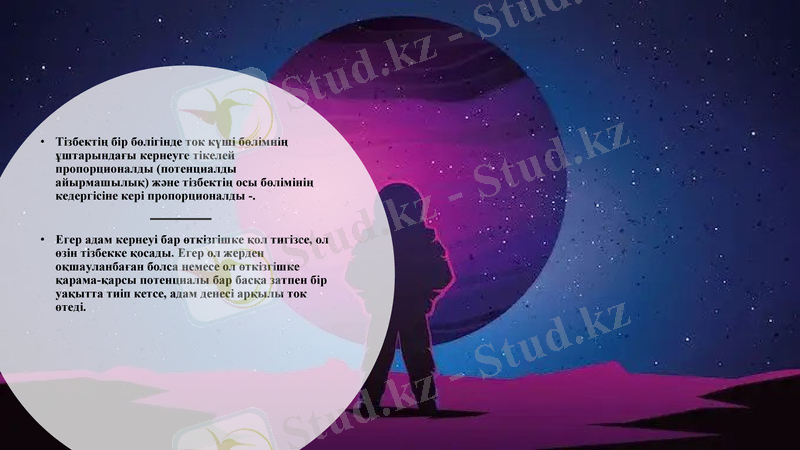

• Тізбектің бір бөлігінде ток күші бөлімнің
ұштарындағы кернеуге тікелей
пропорционалды (потенциалды
айырмашылық) және тізбектің осы бөлімінің
кедергісіне кері пропорционалды -.

• Егер адам кернеуі бар өткізгішке қол тигізсе, ол
өзін тізбекке қосады. Егер ол жерден
оқшауланбаған болса немесе ол өткізгішке
қарама-қарсы потенциалы бар басқа затпен бір
уақытта тиіп кетсе, адам денесі арқылы ток
өтеді.

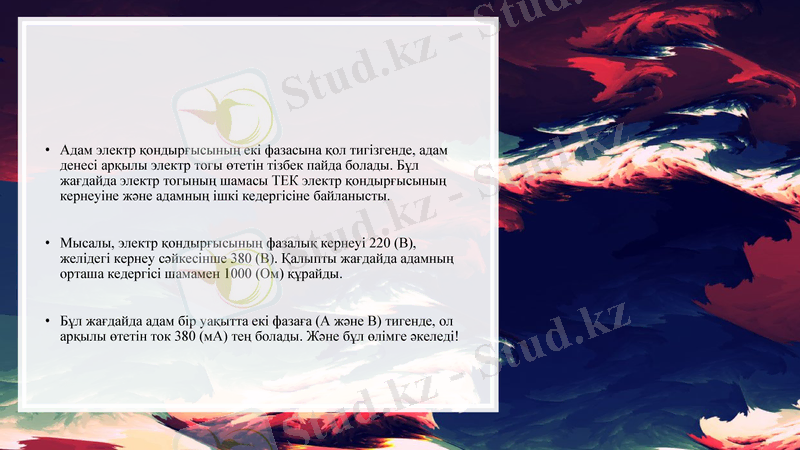

• Адам электр қондырғысының екі фазасына қол тигізгенде, адам
денесі арқылы электр тогы өтетін тізбек пайда болады. Бұл
жағдайда электр тогының шамасы ТЕК электр қондырғысының
кернеуіне және адамның ішкі кедергісіне байланысты.

• Мысалы, электр қондырғысының фазалық кернеуі 220 (В),
желідегі кернеу сәйкесінше 380 (В). Қалыпты жағдайда адамның
орташа кедергісі шамамен 1000 (Ом) құрайды.

• Бұл жағдайда адам бір уақытта екі фазаға (А және В) тигенде, ол
арқылы өтетін ток 380 (мА) тең болады. Және бұл өлімге әкеледі!

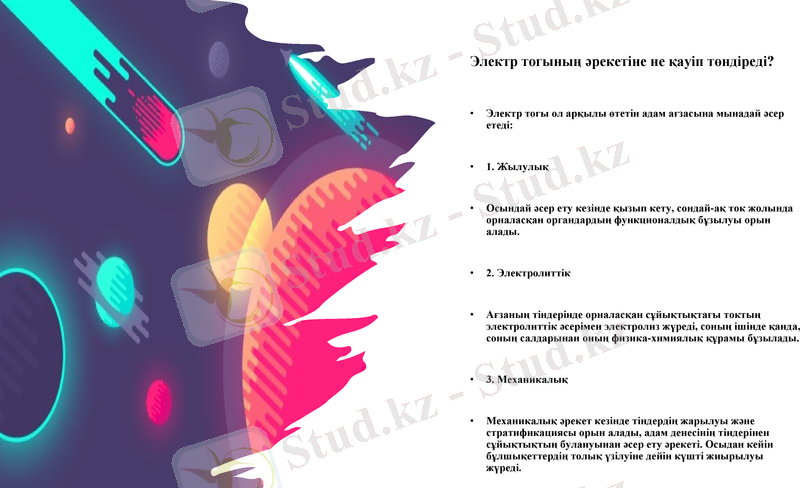

Электр тогының әрекетіне не қауіп төндіреді?

• Электр тогы ол арқылы өтетін адам ағзасына мынадай әсер
етеді:

• 1. Жылулық

• Осындай әсер ету кезінде қызып кету, сондай-ақ ток жолында
орналасқан органдардың функционалдық бұзылуы орын
алады.

• 2. Электролиттік

• Ағзаның тіндерінде орналасқан сұйықтықтағы токтың
электролиттік әсерімен электролиз жүреді, соның ішінде қанда,
соның салдарынан оның физика-химиялық құрамы бұзылады.

• 3. Механикалық

• Механикалық әрекет кезінде тіндердің жарылуы және
стратификациясы орын алады, адам денесінің тіндерінен
сұйықтықтың булануынан әсер ету әрекеті. Осыдан кейін
бұлшықеттердің толық үзілуіне дейін күшті жиырылуы
жүреді.

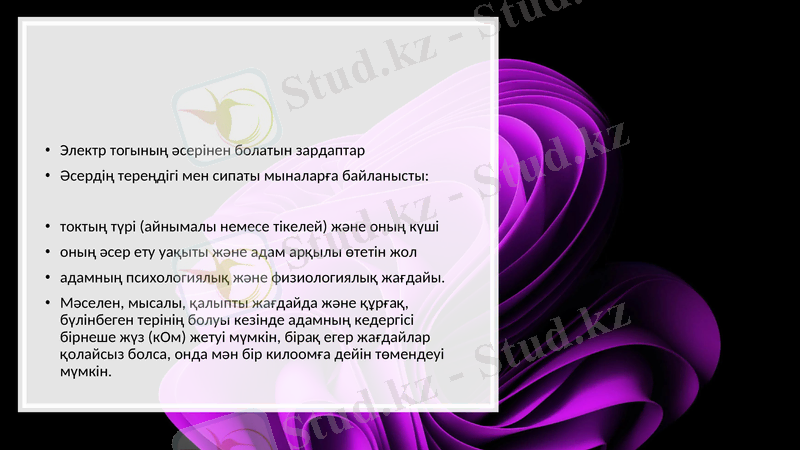

• Электр тогының әсерінен болатын зардаптар
• Әсердің тереңдігі мен сипаты мыналарға байланысты:

• токтың түрі (айнымалы немесе тікелей) және оның күші
• оның әсер ету уақыты және адам арқылы өтетін жол
• адамның психологиялық және физиологиялық жағдайы.
• Мәселен, мысалы, қалыпты жағдайда және құрғақ,
бүлінбеген терінің болуы кезінде адамның кедергісі
бірнеше жүз (кОм) жетуі мүмкін, бірақ егер жағдайлар
қолайсыз болса, онда мән бір килоомға дейін төмендеуі
мүмкін.

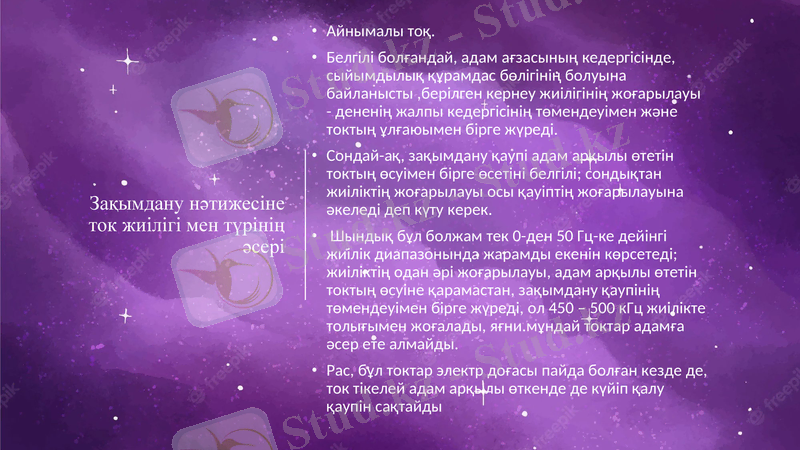

• Айнымалы тоқ.
• Белгілі болғандай, адам ағзасының кедергісінде,
сыйымдылық құрамдас бөлігінің болуына
байланысты ,берілген кернеу жиілігінің жоғарылауы
- дененің жалпы кедергісінің төмендеуімен және
токтың ұлғаюымен бірге жүреді.
• Сондай-ақ, зақымдану қаупі адам арқылы өтетін
токтың өсуімен бірге өсетіні белгілі; сондықтан
жиіліктің жоғарылауы осы қауіптің жоғарылауына
Зақымдану нәтижесіне әкеледі деп күту керек.
ток жиілігі мен түрінің • Шындық бұл болжам тек 0-ден 50 Гц-ке дейінгі
әсері жиілік диапазонында жарамды екенін көрсетеді;
жиіліктің одан әрі жоғарылауы, адам арқылы өтетін
токтың өсуіне қарамастан, зақымдану қаупінің
төмендеуімен бірге жүреді, ол 450 – 500 кГц жиілікте
толығымен жоғалады, яғни.мұндай токтар адамға
әсер ете алмайды.
• Рас, бұл токтар электр доғасы пайда болған кезде де,
ток тікелей адам арқылы өткенде де күйіп қалу
қаупін сақтайды
• Тұрақты ток 50 Гц жиіліктегі айнымалыға қарағанда шамамен 4-5 есе қауіпсіз. Бұл шекті
жіберілмейтін токтардың мәндерін (тұрақты ток үшін 50 – 80 мА және 50 Гц жиіліктегі ток
үшін 10 – 15 мА) және өте төзімді кернеулерді салыстырудан туындайды: адам қолында
цилиндрлік электродтарды ұстай отырып, оған қолданылатын кернеуді 50 – де 21-22 В
аспауы керек (ауырсыну сезімі бойынша) Гц және 100 – 105 в тұрақты токтан аспайды.
• Адам денесі арқылы өтетін бірдей мәндегі айнымалы токпен салыстырғанда тұрақты ток
бұлшықеттердің әлсіз жиырылуын және аз ыңғайсыздықты тудырады.

• Әдетте бұл аз токтарда теріні жылыту немесе үлкен токтарда ішкі жылыту сезімі. Ток тізбегі
жабылып, ашылған кезде ғана адам айнымалы ток кезінде пайда болатын Бұлшықеттердің
кенеттен конвульсиялық жиырылуына байланысты қысқа мерзімді ауырсыну сезімін
сезінеді.Тұрақты және айнымалы токтардың салыстырмалы қауіптілігі туралы айтылғандар
тек 500 В дейінгі кернеулерге қатысты. жоғары кернеулерде тұрақты ток 50 Гц айнымалыға
қарағанда қауіпті болады.
