Электрондық басқару блогының функциялары

Презентация қосу

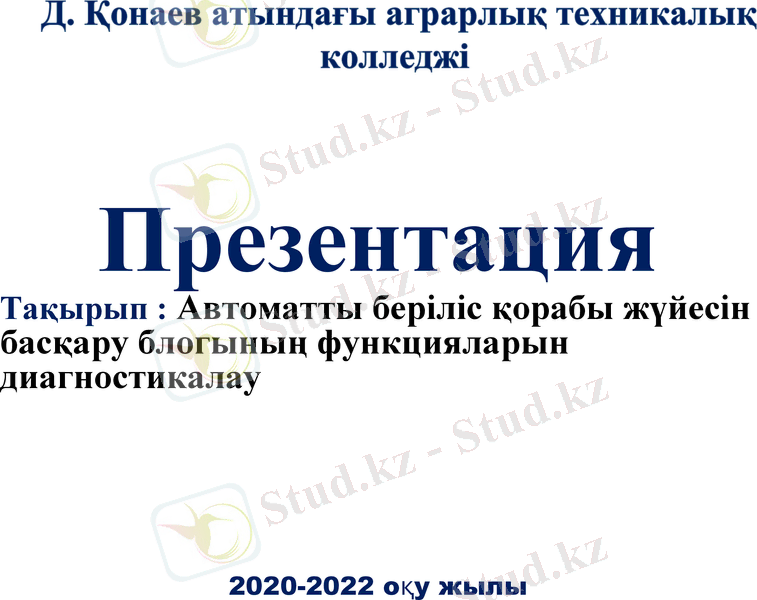

Д. Қонаев атындағы аграрлық техникалық
колледжі

Презентация
Тақырып : Автоматты беріліс қорабы жүйесін
басқару блогының функцияларын диагностикалау

2020-2022 оқу жылы

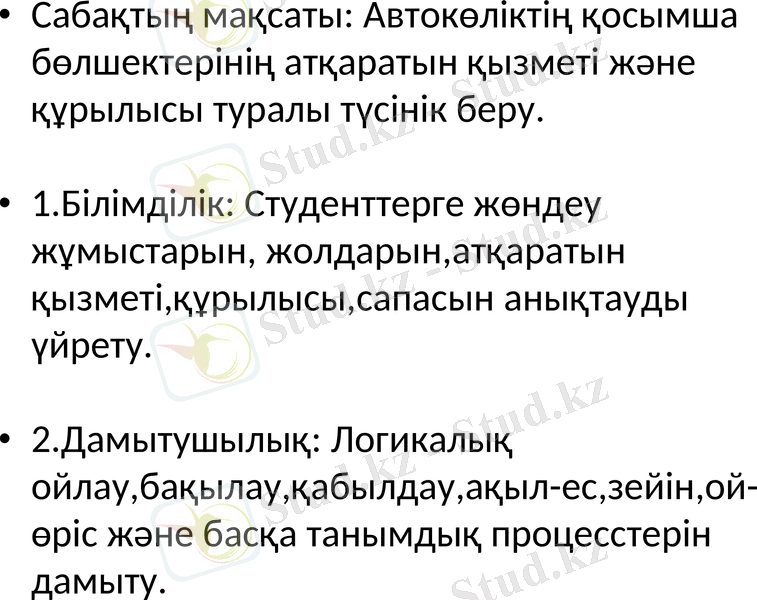

• Сабақтың мақсаты: Автокөліктің қосымша
бөлшектерінің атқаратын қызметі және
құрылысы туралы түсінік беру.

• 1.Білімділік: Студенттерге жөндеу
жұмыстарын, жолдарын,атқаратын
қызметі,құрылысы,сапасын анықтауды
үйрету.

• 2.Дамытушылық: Логикалық
ойлау,бақылау,қабылдау,ақыл-ес,зейін,ой-
өріс және басқа танымдық процесстерін
дамыту.

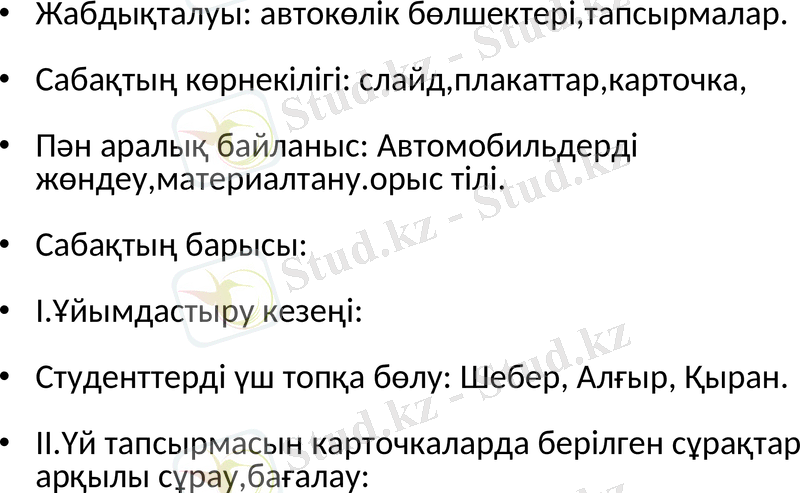

• Жабдықталуы: автокөлік бөлшектері,тапсырмалар.

• Сабақтың көрнекілігі: слайд,плакаттар,карточка,

• Пән аралық байланыс: Автомобильдерді жөндеу,материалтану.орыс
тілі.

• Сабақтың барысы:

• I.Ұйымдастыру кезеңі:

• Студенттерді үш топқа бөлу: Шебер, Алғыр, Қыран.

• II.Үй тапсырмасын карточкаларда берілген сұрақтар арқылы
сұрау,бағалау:

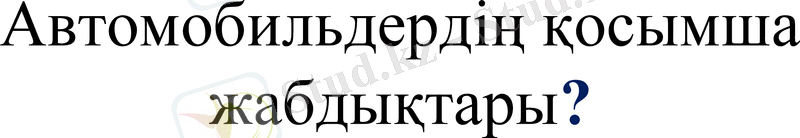

Автомобильдердің қосымша
жабдықтары?

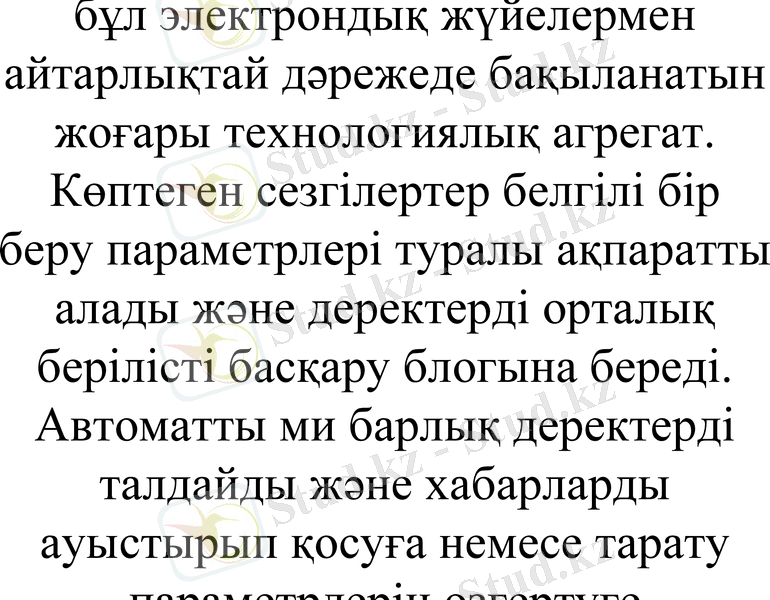

бұл электрондық жүйелермен
айтарлықтай дәрежеде бақыланатын
жоғары технологиялық агрегат.
Көптеген сезгілертер белгілі бір беру
параметрлері туралы ақпаратты
алады және деректерді орталық
берілісті басқару блогына береді.
Автоматты ми барлық деректерді
талдайды және хабарларды
ауыстырып қосуға немесе тарату

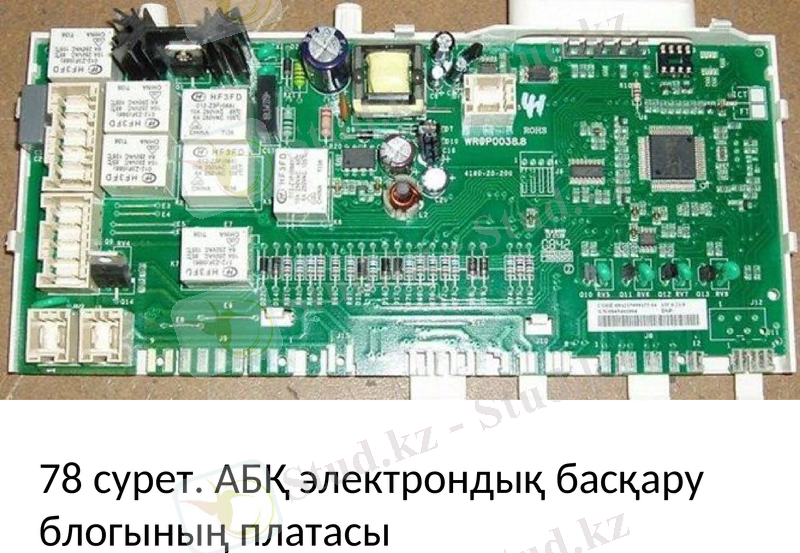

78 сурет. АБҚ электрондық басқару
блогының платасы

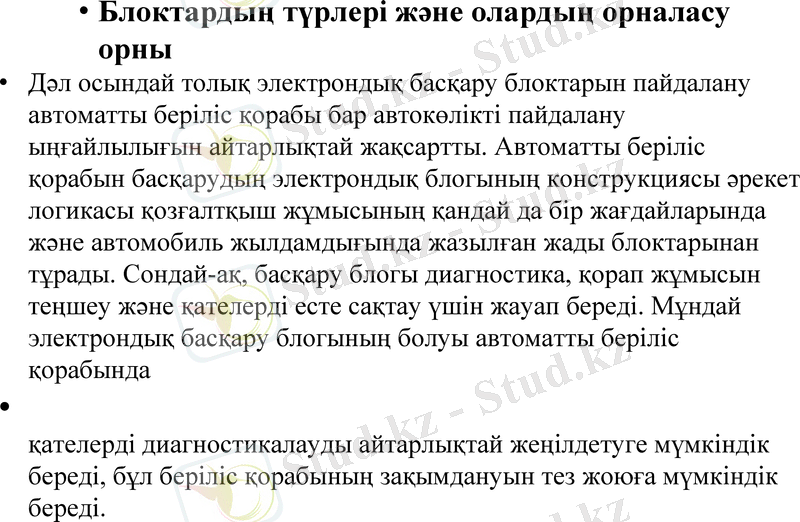

• Блоктардың түрлері және олардың орналасу
орны
• Дәл осындай толық электрондық басқару блоктарын пайдалану
автоматты беріліс қорабы бар автокөлікті пайдалану
ыңғайлылығын айтарлықтай жақсартты. Автоматты беріліс
қорабын басқарудың электрондық блогының конструкциясы әрекет
логикасы қозғалтқыш жұмысының қандай да бір жағдайларында
және автомобиль жылдамдығында жазылған жады блоктарынан
тұрады. Сондай-ақ, басқару блогы диагностика, қорап жұмысын
теңшеу және қателерді есте сақтау үшін жауап береді. Мұндай
электрондық басқару блогының болуы автоматты беріліс
қорабында
•
қателерді диагностикалауды айтарлықтай жеңілдетуге мүмкіндік
береді, бұл беріліс қорабының зақымдануын тез жоюға мүмкіндік
береді.

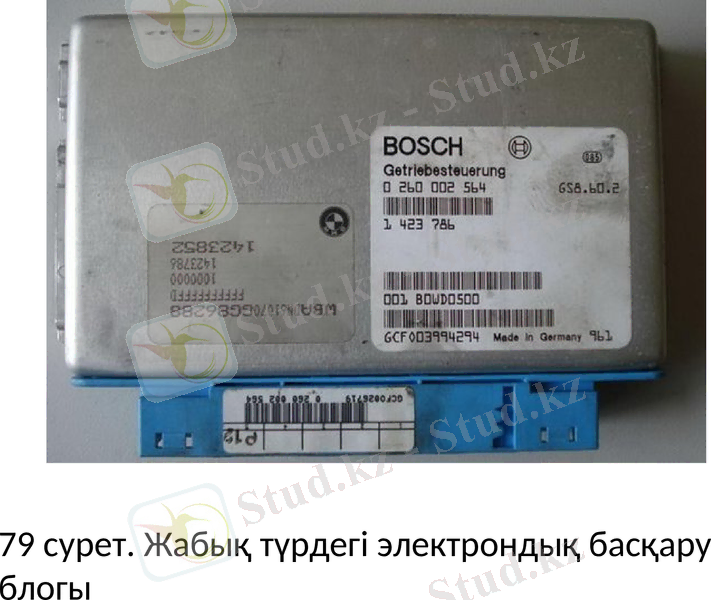

79 сурет. Жабық түрдегі электрондық басқару
блогы

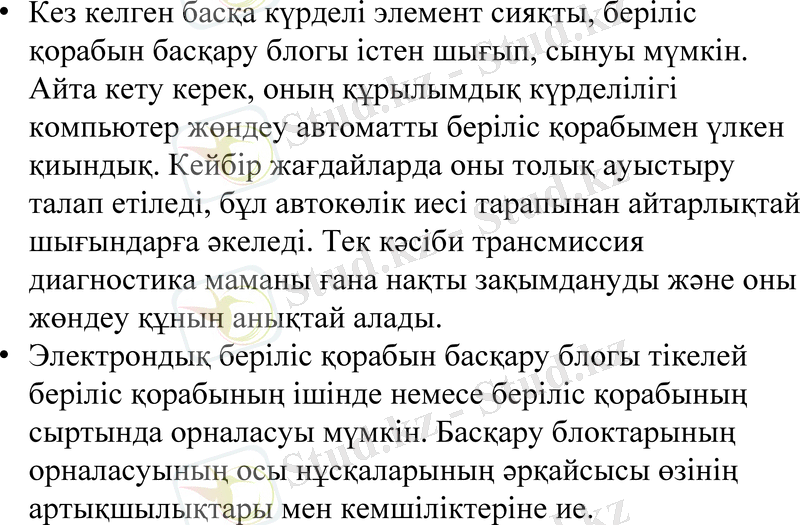

• Кез келген басқа күрделі элемент сияқты, беріліс
қорабын басқару блогы істен шығып, сынуы мүмкін.
Айта кету керек, оның құрылымдық күрделілігі
компьютер жөндеу автоматты беріліс қорабымен үлкен
қиындық. Кейбір жағдайларда оны толық ауыстыру
талап етіледі, бұл автокөлік иесі тарапынан айтарлықтай
шығындарға әкеледі. Тек кәсіби трансмиссия
диагностика маманы ғана нақты зақымдануды және оны
жөндеу құнын анықтай алады.
• Электрондық беріліс қорабын басқару блогы тікелей
беріліс қорабының ішінде немесе беріліс қорабының
сыртында орналасуы мүмкін. Басқару блоктарының
орналасуының осы нұсқаларының әрқайсысы өзінің
артықшылықтары мен кемшіліктеріне ие.

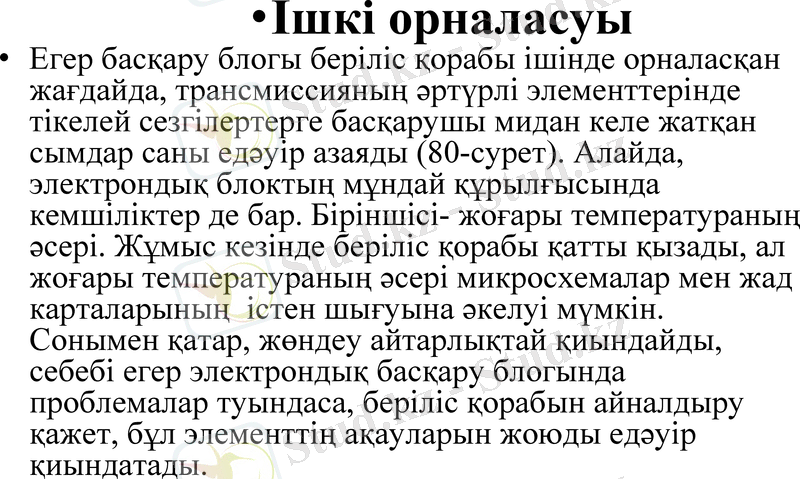

• Ішкі орналасуы
• Егер басқару блогы беріліс қорабы ішінде орналасқан
жағдайда, трансмиссияның әртүрлі элементтерінде тікелей
сезгілертерге басқарушы мидан келе жатқан сымдар саны
едәуір азаяды (80-сурет). Алайда, электрондық блоктың
мұндай құрылғысында кемшіліктер де бар. Біріншісі-
жоғары температураның әсері. Жұмыс кезінде беріліс
қорабы қатты қызады, ал жоғары температураның әсері
микросхемалар мен жад карталарының істен шығуына
әкелуі мүмкін. Сонымен қатар, жөндеу айтарлықтай
қиындайды, себебі егер электрондық басқару блогында
проблемалар туындаса, беріліс қорабын айналдыру қажет,
бұл элементтің ақауларын жоюды едәуір қиындатады.

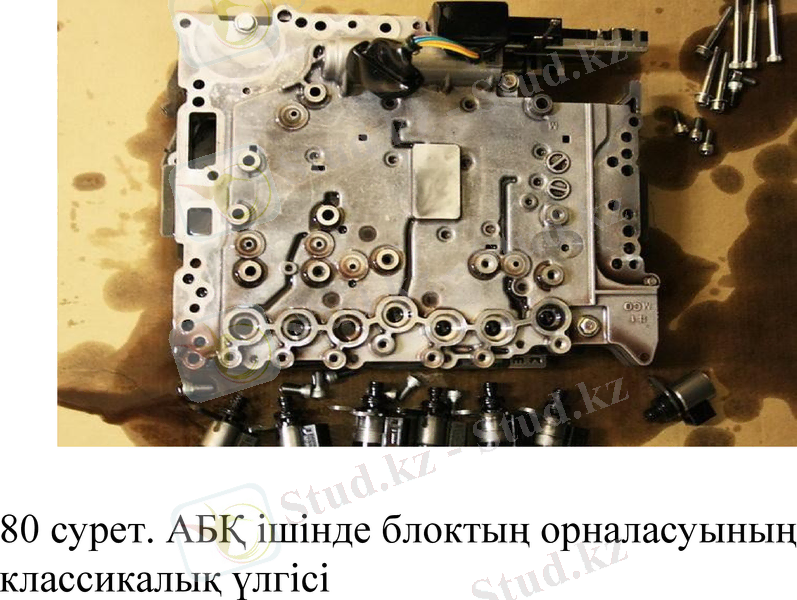

80 сурет. АБҚ ішінде блоктың орналасуының
классикалық үлгісі

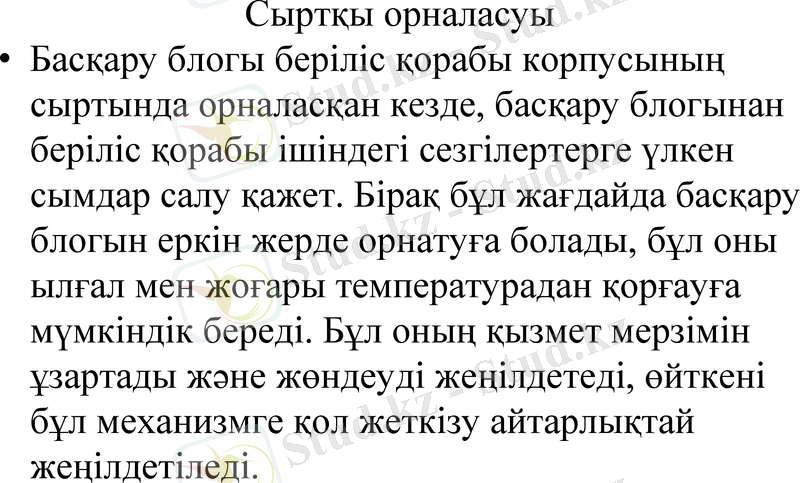

Сыртқы орналасуы
• Басқару блогы беріліс қорабы корпусының
сыртында орналасқан кезде, басқару блогынан
беріліс қорабы ішіндегі сезгілертерге үлкен
сымдар салу қажет. Бірақ бұл жағдайда басқару
блогын еркін жерде орнатуға болады, бұл оны
ылғал мен жоғары температурадан қорғауға
мүмкіндік береді. Бұл оның қызмет мерзімін
ұзартады және жөндеуді жеңілдетеді, өйткені
бұл механизмге қол жеткізу айтарлықтай
жеңілдетіледі.

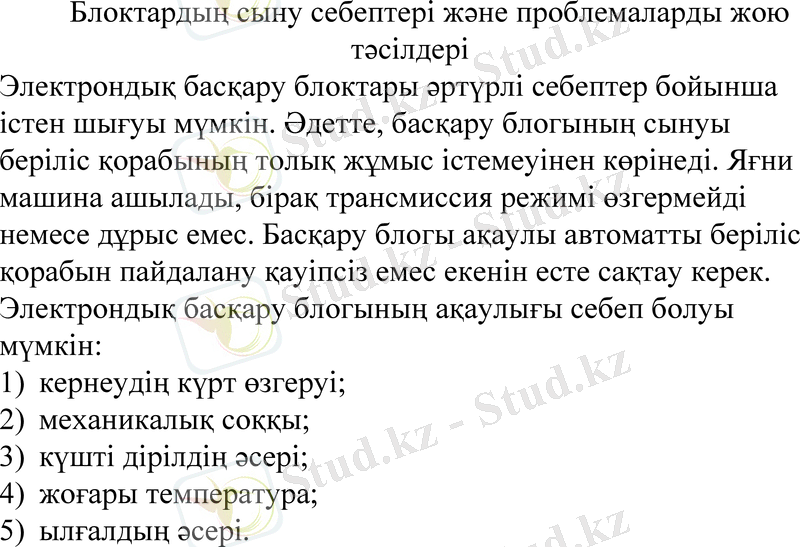

Блоктардың сыну себептері және проблемаларды жою
тәсілдері
Электрондық басқару блоктары әртүрлі себептер бойынша
істен шығуы мүмкін. Әдетте, басқару блогының сынуы
беріліс қорабының толық жұмыс істемеуінен көрінеді. Яғни
машина ашылады, бірақ трансмиссия режимі өзгермейді
немесе дұрыс емес. Басқару блогы ақаулы автоматты беріліс
қорабын пайдалану қауіпсіз емес екенін есте сақтау керек.
Электрондық басқару блогының ақаулығы себеп болуы
мүмкін:
1) кернеудің күрт өзгеруі;
2) механикалық соққы;
3) күшті дірілдің әсері;
4) жоғары температура;
5) ылғалдың әсері.

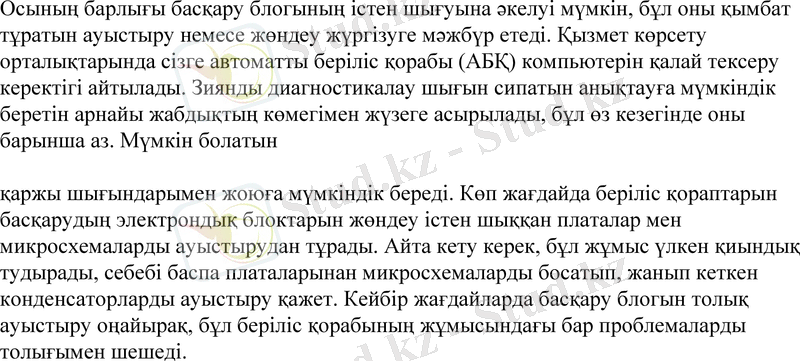

Осының барлығы басқару блогының істен шығуына әкелуі мүмкін, бұл оны қымбат
тұратын ауыстыру немесе жөндеу жүргізуге мәжбүр етеді. Қызмет көрсету
орталықтарында сізге автоматты беріліс қорабы (АБҚ) компьютерін қалай тексеру
керектігі айтылады. Зиянды диагностикалау шығын сипатын анықтауға мүмкіндік
беретін арнайы жабдықтың көмегімен жүзеге асырылады, бұл өз кезегінде оны
барынша аз. Мүмкін болатын

қаржы шығындарымен жоюға мүмкіндік береді. Көп жағдайда беріліс қораптарын
басқарудың электрондық блоктарын жөндеу істен шыққан платалар мен
микросхемаларды ауыстырудан тұрады. Айта кету керек, бұл жұмыс үлкен қиындық
тудырады, себебі баспа платаларынан микросхемаларды босатып, жанып кеткен
конденсаторларды ауыстыру қажет. Кейбір жағдайларда басқару блогын толық
ауыстыру оңайырақ, бұл беріліс қорабының жұмысындағы бар проблемаларды
толығымен шешеді.

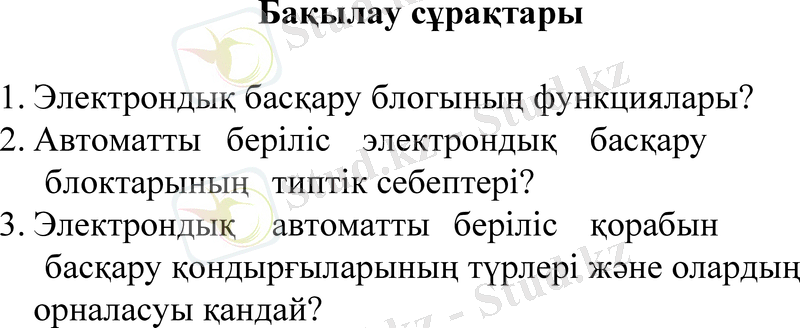

Бақылау сұрақтары

1. Электрондық басқару блогының функциялары?
2. Автоматты беріліс электрондық басқару
блоктарының типтік себептері?
3. Электрондық автоматты беріліс қорабын басқару
қондырғыларының түрлері және олардың орналасуы
қандай?

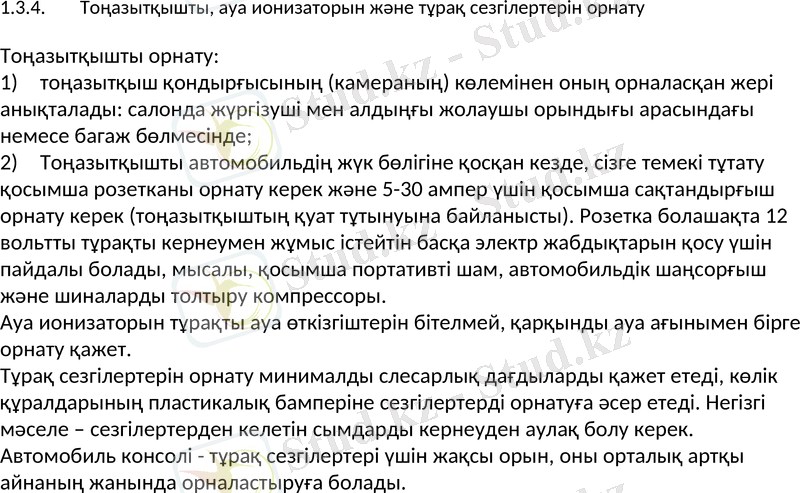

1.3.4. Тоңазытқышты, ауа ионизаторын және тұрақ сезгілертерін орнату

Тоңазытқышты орнату:
1) тоңазытқыш қондырғысының (камераның) көлемінен оның орналасқан жері
анықталады: салонда жүргізуші мен алдыңғы жолаушы орындығы арасындағы
немесе багаж бөлмесінде;
2) Тоңазытқышты автомобильдің жүк бөлігіне қосқан кезде, сізге темекі тұтату
қосымша розетканы орнату керек және 5-30 ампер үшін қосымша сақтандырғыш
орнату керек (тоңазытқыштың қуат тұтынуына байланысты). Розетка болашақта 12
вольтты тұрақты кернеумен жұмыс істейтін басқа электр жабдықтарын қосу үшін
пайдалы болады, мысалы, қосымша портативті шам, автомобильдік шаңсорғыш
және шиналарды толтыру компрессоры.
Ауа ионизаторын тұрақты ауа өткізгіштерін бітелмей, қарқынды ауа ағынымен бірге
орнату қажет.
Тұрақ сезгілертерін орнату минималды слесарлық дағдыларды қажет етеді, көлік
құралдарының пластикалық бамперіне сезгілертерді орнатуға әсер етеді. Негізгі
мәселе – сезгілертерден келетін сымдарды кернеуден аулақ болу керек.
Автомобиль консолі - тұрақ сезгілертері үшін жақсы орын, оны орталық артқы
айнаның жанында орналастыруға болады.
1.3.5. Бақылау тақтасы мен интерьердің артқы жарығын орнату

Артқы жарықтандыруды орнатқан кезде жарықдиодты жолақтар кең таралған. Таспалардың бірқатар
артықшылықтары бар - ықшамдылық, қуатты аз тұтыну және жарқыл түсінің өзгеруі. Жарықдиодты
шамдардың дәстүрлі қыздыру лампаларымен салыстырғанда бір кемшілігі бар, полярлық қосылымы бар
және бағытталған жарық ағыны. Бұл басқару тақтасын жарықтандыру ретінде жарықдиодты шамдарды
пайдалануды қиындатады. Жарық диодтары көзге жарқырайды, бақылау тақтасын жартылай
жарықтандырады - бұл әрдайым ыңғайлы емес. Сондықтан ішкі жарықтандыру диммерге қосылған
жарықдиодты жолақты пайдалану арқылы жүзеге асырылады. Есік тұтқаларын, еденді, қолғап қораптарын
жарықтандыру үшін біз жарықдиодты шамдарды қолданамыз.
Артқы шамды орнату:
1) балласт резисторын оң терминалға дәнекерлеуге тура келеді (1 кОм дейін кедергі). Бұл жарықдиодты
көліктің электр жүйесінде пайда болатын толқындардан және электр қуатының ауытқуларынан қорғайды;
2) буындарды оқшаулау керек. Жылу шығаратын оқшаулағыш түтік қолайлы;
3) артқы жарықтандыруды орнатудың негізгі өлшемдері: электр қауіпсіздігі, қысқа тұйықталудан қорғаныс,
жарық ағынының жарықтығын басқару мүмкіндігі.
Көлік құралының әртүрлі конфигурациялары мен электрондық жүйелеріне қарамастан, бөлімде қосымша
жетілдірілген жабдықты орнатудың кейбір жақсы нұсқалары қарастырылады
