Өндірістік ғимараттардың қабырғалары
![](/assets/img/loading.gif)
![](/assets/img/loading.gif)
Презентация қосу
Өндірістік
ғимараттард
ың
қабырғалары Орындаған:Шуркебай Н.
Тексерген:Көнебаев Е.
Өндірістік ғимараттардың
қабырғалары

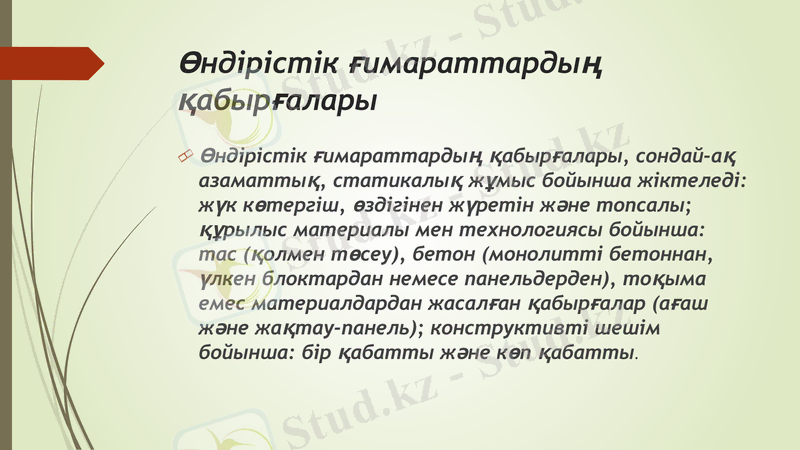

Өндірістік ғимараттардың қабырғалары,
сондай-ақ азаматтық, статикалық жұмыс
бойынша жіктеледі: жүк көтергіш, өздігінен
жүретін және топсалы; құрылыс материалы
мен технологиясы бойынша: тас (қолмен
төсеу), бетон (монолитті бетоннан, үлкен
блоктардан немесе панельдерден), тоқыма
емес материалдардан жасалған қабырғалар
(ағаш және жақтау-панель); конструктивті
шешім бойынша: бір қабатты және көп
қабатты.

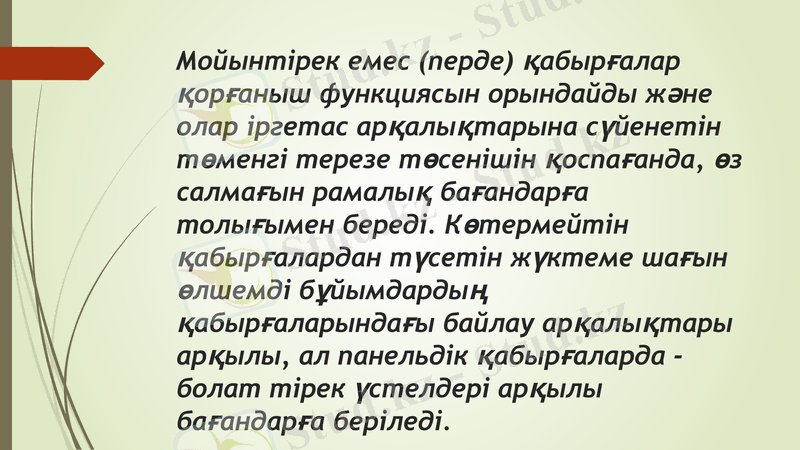

Мойынтірек емес (перде)
қабырғалар қорғаныш функциясын
орындайды және олар іргетас
арқалықтарына сүйенетін төменгі
терезе төсенішін қоспағанда, өз
салмағын рамалық бағандарға
толығымен береді. Көтермейтін
қабырғалардан түсетін жүктеме
шағын өлшемді бұйымдардың
қабырғаларындағы байлау
арқалықтары арқылы, ал панельдік
қабырғаларда - болат тірек
Өндірістік ғимараттардың
қабырғалары

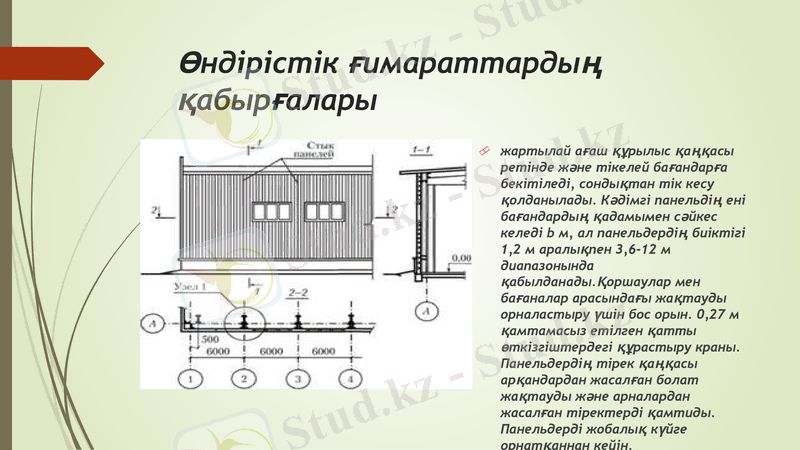

жартылай ағаш құрылыс
қаңқасы ретінде және тікелей
бағандарға бекітіледі,
сондықтан тік кесу
қолданылады. Кәдімгі
панельдің ені бағандардың
қадамымен сәйкес келеді b м,
ал панельдердің биіктігі 1,2 м
аралықпен 3,6-12 м
диапазонында
қабылданады.Қоршаулар мен
бағаналар арасындағы
жақтауды орналастыру үшін
бос орын. 0,27 м қамтамасыз
етілген қатты өткізгіштердегі
құрастыру краны.
Панельдердің тірек қаңқасы
арқандардан жасалған болат
жақтауды және арналардан
Өндірістік ғимараттардың
қабырғалары

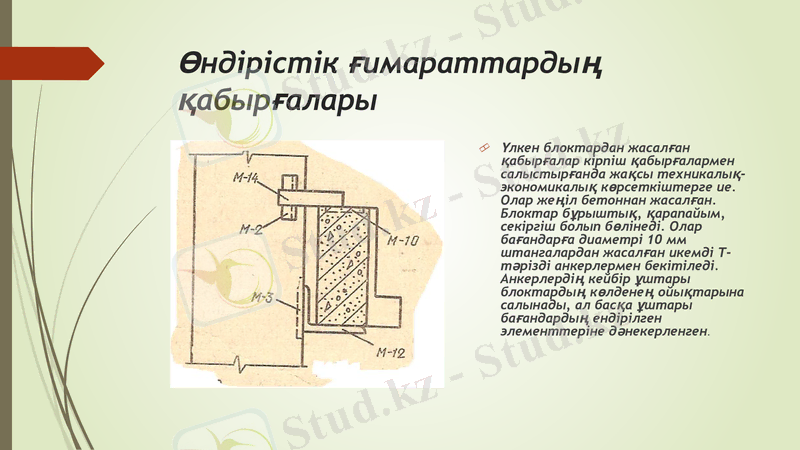

Үлкен блоктардан жасалған
қабырғалар кірпіш
қабырғалармен салыстырғанда
жақсы техникалық-экономикалық
көрсеткіштерге ие. Олар жеңіл
бетоннан жасалған. Блоктар
бұрыштық, қарапайым, секіргіш
болып бөлінеді. Олар бағандарға
диаметрі 10 мм штангалардан
жасалған икемді Т-тәрізді
анкерлермен бекітіледі.
Анкерлердің кейбір ұштары
блоктардың көлденең
ойықтарына салынады, ал басқа
ұштары бағандардың ендірілген
элементтеріне дәнекерленген.
Өндірістік ғимараттардың
қабырғалары

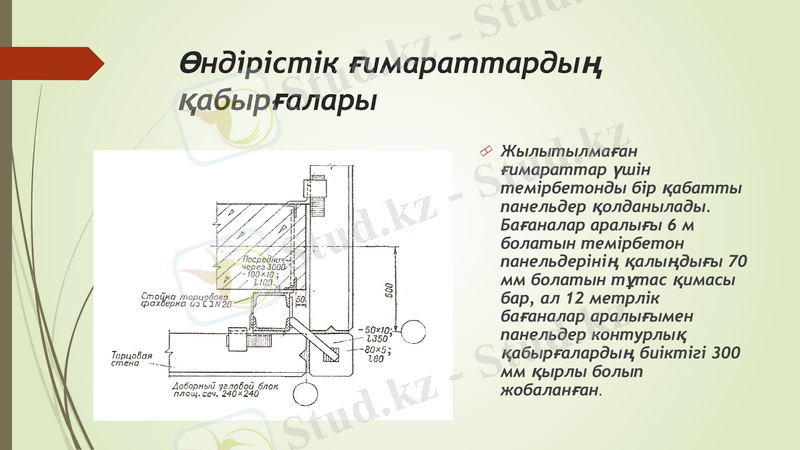

Жылытылмаған ғимараттар
үшін темірбетонды бір
қабатты панельдер
қолданылады. Бағаналар
аралығы 6 м болатын
темірбетон панельдерінің
қалыңдығы 70 мм болатын
тұтас қимасы бар, ал 12
метрлік бағаналар
аралығымен панельдер
контурлық қабырғалардың
биіктігі 300 мм қырлы
болып жобаланған.

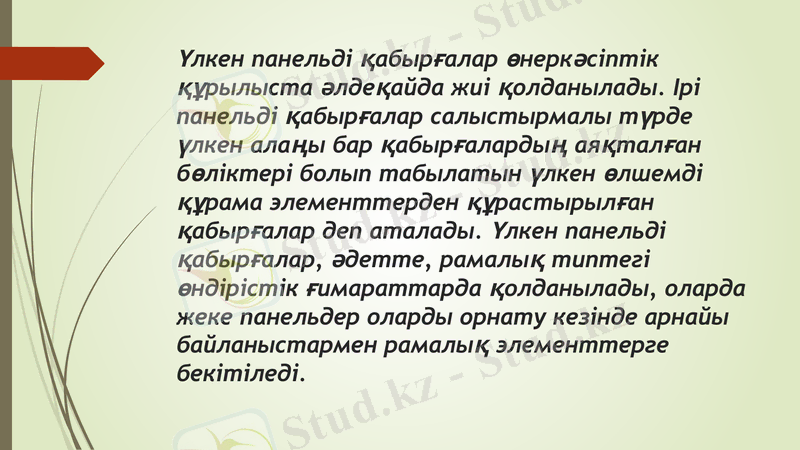

Үлкен панельді қабырғалар өнеркәсіптік
құрылыста әлдеқайда жиі қолданылады.
Ірі панельді қабырғалар салыстырмалы
түрде үлкен алаңы бар қабырғалардың
аяқталған бөліктері болып табылатын
үлкен өлшемді құрама элементтерден
құрастырылған қабырғалар деп аталады.
Үлкен панельді қабырғалар, әдетте,
рамалық типтегі өндірістік ғимараттарда
қолданылады, оларда жеке панельдер
оларды орнату кезінде арнайы
байланыстармен рамалық элементтерге
бекітіледі.

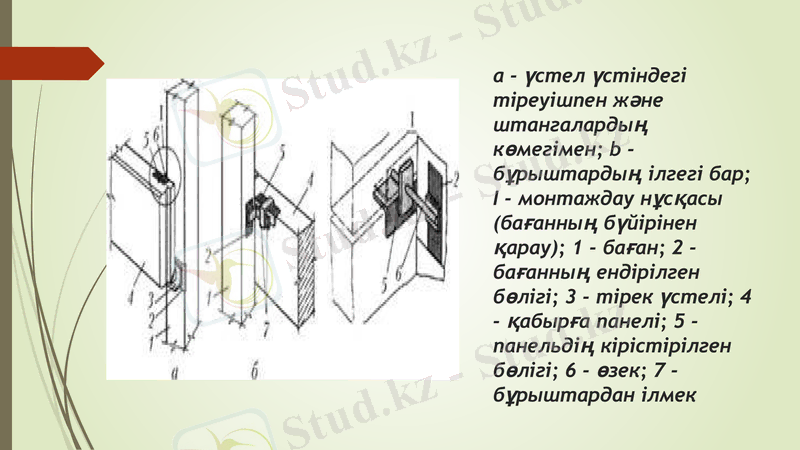

а - үстел үстіндегі
тіреуішпен және
штангалардың
көмегімен; b -
бұрыштардың ілгегі
бар; I - монтаждау
нұсқасы (бағанның
бүйірінен қарау); 1 -
баған; 2 - бағанның
ендірілген бөлігі; 3 -
тірек үстелі; 4 -
қабырға панелі; 5 -
панельдің
кірістірілген бөлігі; 6 -
өзек; 7 - бұрыштардан
ілмек
Назарларыңы
зға рахмет
