Жарықтың шағылуы

Презентация қосу

Сабақтың тақырыбы:
§37. Жарықтың шағылуы, шағылу
заңдары, жазық айналар
Сабақтың мақсаты:
8.5.1.2 Эксперимент арқылы түсу және шағылу
бұрыштарының тәуелділігін анықтау;
8.5.1.3 Айналық және шашыранды шағылудың
мысалдарын келтіру және түсіндіру;
8.5.1.4 Жазық айнада дененің кескінін алу және оны
сипаттау
Ойлау дағдыларының деңгейі:
Білу, түсіну, қолда
Миға шабуыл: «Өрлеу баспалдағы»
Мысал келтіру
арқылы жарықтың
тәуелсіз таралу заңын
3 тұжырымдаңыз.
Мысал келтіру арқылы
жарықтың түзу
сызықты таралу
заңын тұжылымдаңыз

Күн мен Айдың тұтылуын түсіндіріңіз
2 Көлеңке, шала көлеңке деген не?

Көлеңке неден пайда болады?

Жарық қалай таралады?
Геометриялық оптиканың заңдары қалай аталады?
Геометриялық оптика нені зерттейді?

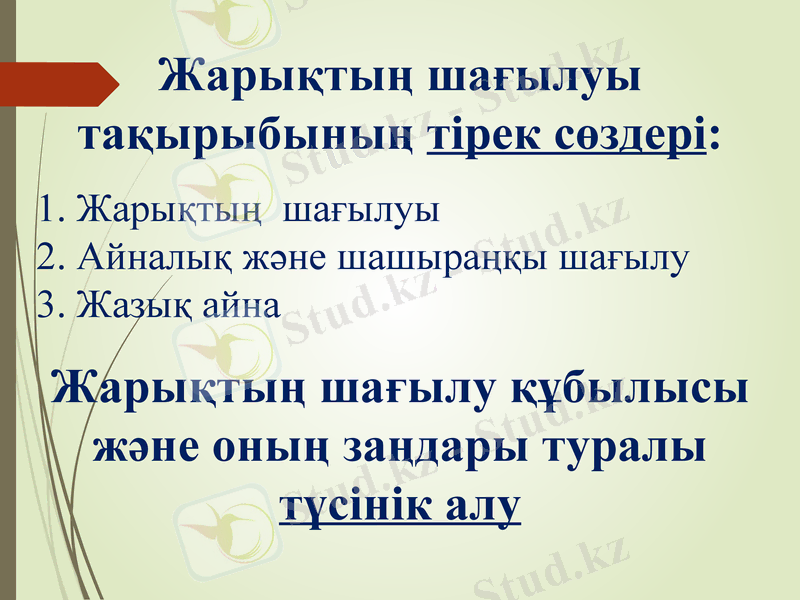

Жарықтың шағылуы
тақырыбының тірек сөздері:
1. Жарықтың шағылуы
2. Айналық және шашыраңқы шағылу
3. Жазық айна

Жарықтың шағылу құбылысы
және оның заңдары туралы
түсінік алу

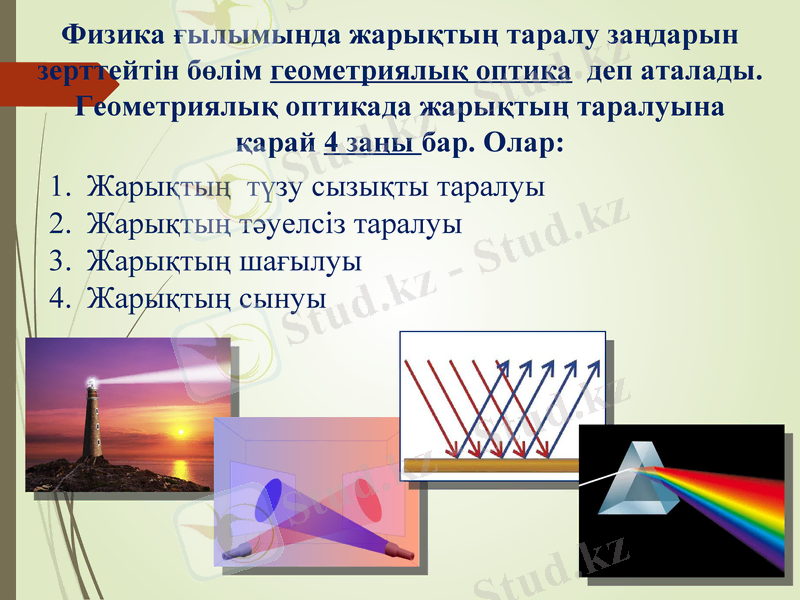

Физика ғылымында жарықтың таралу заңдарын
зерттейтін бөлім геометриялық оптика деп аталады.
Геометриялық оптикада жарықтың таралуына қарай
4 заңы бар. Олар:
1. Жарықтың түзу сызықты таралуы
2. Жарықтың тәуелсіз таралуы
3. Жарықтың шағылуы
4. Жарықтың сынуы

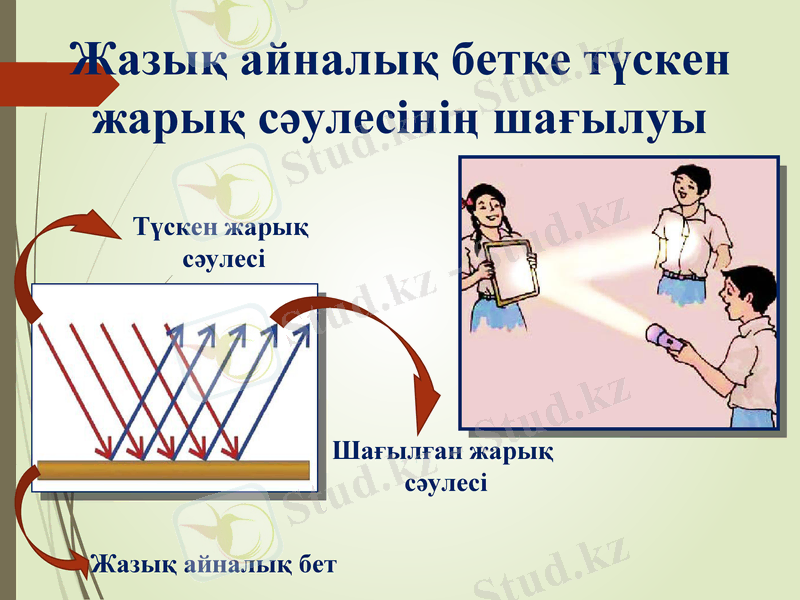

Жазық айналық бетке түскен
жарық сәулесінің шағылуы

Түскен жарық
сәулесі

Шағылған жарық
сәулесі

Жазық айналық бет

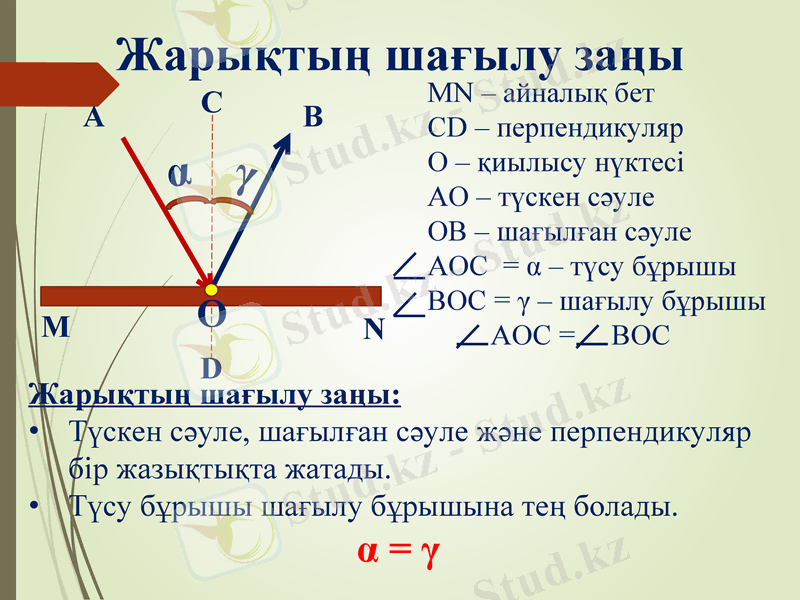

Жарықтың шағылу заңы
C MN – айналық бет
A B CD – перпендикуляр
α γ О – қиылысу нүктесі
AO – түскен сәуле
OB – шағылған сәуле
AOC = α – түсу бұрышы
BOC = γ – шағылу бұрышы
M O N АОС = BOC
D
Жарықтың шағылу заңы:
• Түскен сәуле, шағылған сәуле және перпендикуляр
бір жазықтықта жатады.
• Түсу бұрышы шағылу бұрышына тең болады.
α=γ

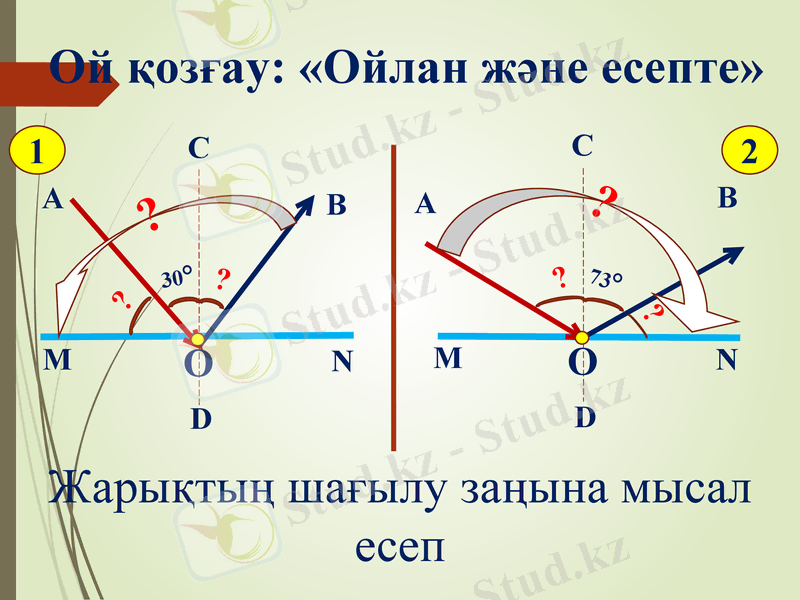

Ой қозғау: «Ойлан және есепте»
1 C C 2
A
? B A ? B

30 ° ? ? 73 °
?

?
M O N M O N
D D

Жарықтың шағылу заңына мысал
есеп

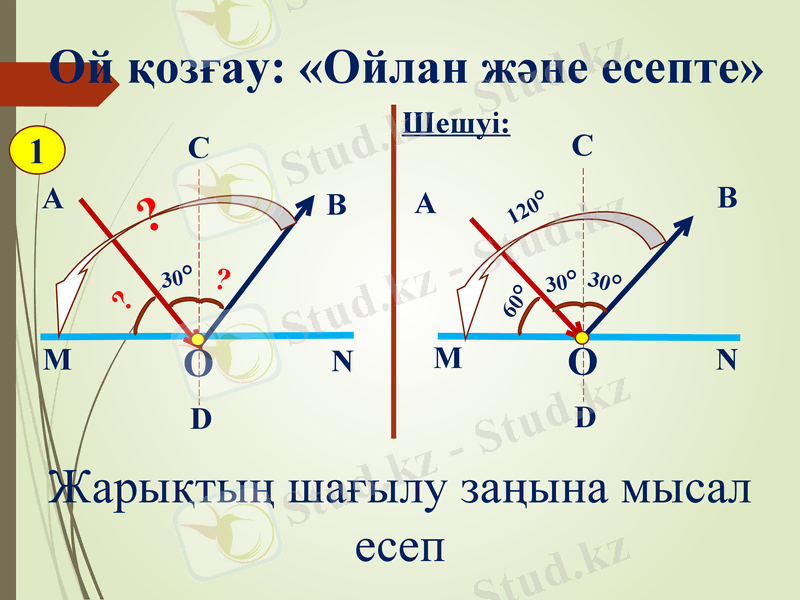

Ой қозғау: «Ойлан және есепте»
Шешуі:
1 C C
A B A ° B
? 120

30 ° ? 3 0 ° 30 °

°
?

M O N M O N
D D

Жарықтың шағылу заңына мысал
есеп

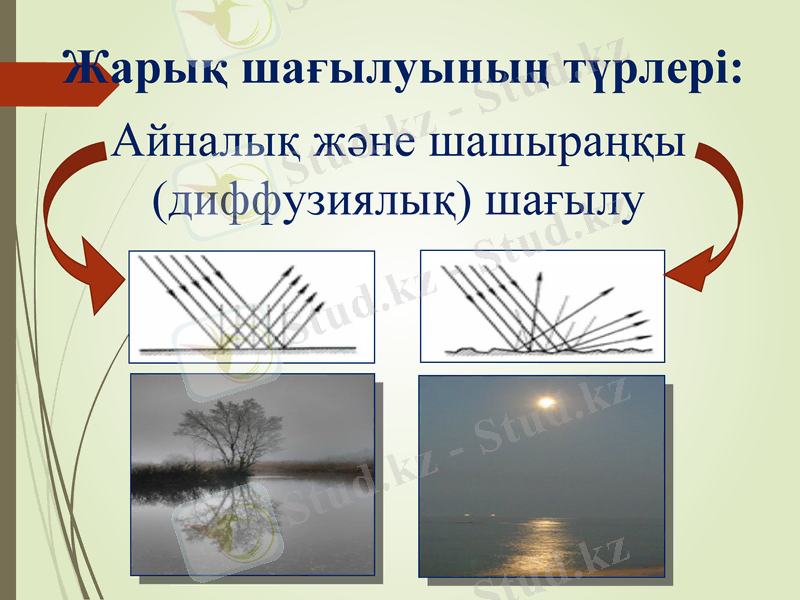

Жарық шағылуының түрлері:
Айналық және шашыраңқы
(диффузиялық) шағылу

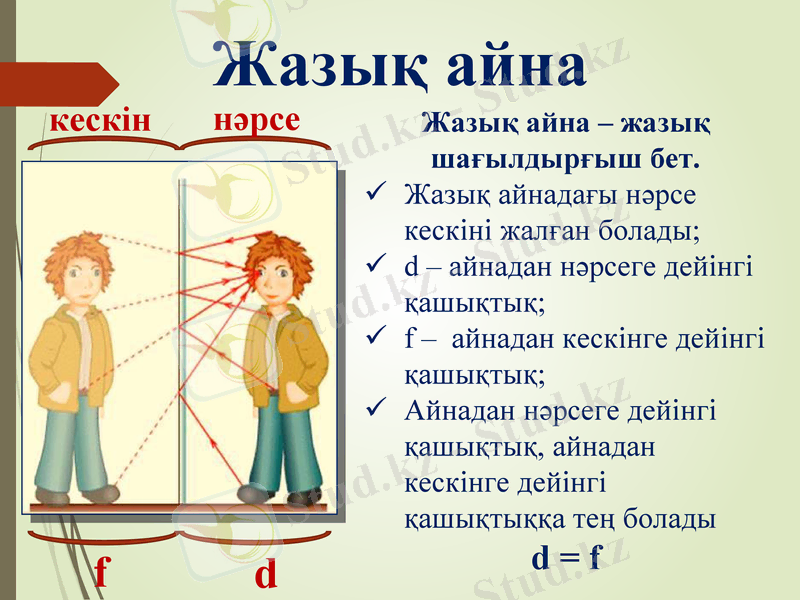

Жазық айна
кескін нәрсе Жазық айна – жазық
шағылдырғыш бет.
Жазық айнадағы нәрсе
кескіні жалған болады;
d – айнадан нәрсеге дейінгі
қашықтық;
f – айнадан кескінге дейінгі
қашықтық;
Айнадан нәрсеге дейінгі
қашықтық, айнадан
кескінге дейінгі
қашықтыққа тең болады
d=f
f d
Кері байланыс: «Табыс» баспалдағы
Түсу бұрышы 60°,
Шағылу бұрышы мен
жазық бет арасындағы
бұрыш неге тең?
Кескін мен айнаның
арақашықтығы 2 м,
нәрсе айнадан қандай
арақашықтықта тұр?

Жазық айна формуласы?
2 Жазық айна қандай кескін береді?
Біз айнадан кескінімізді .... көреміз?

Шағылудың қандай түрі болады?

Қандай бетке түскен жарық шағылады?
Бүгінгі сабақта не туралы оқып үйрендік?

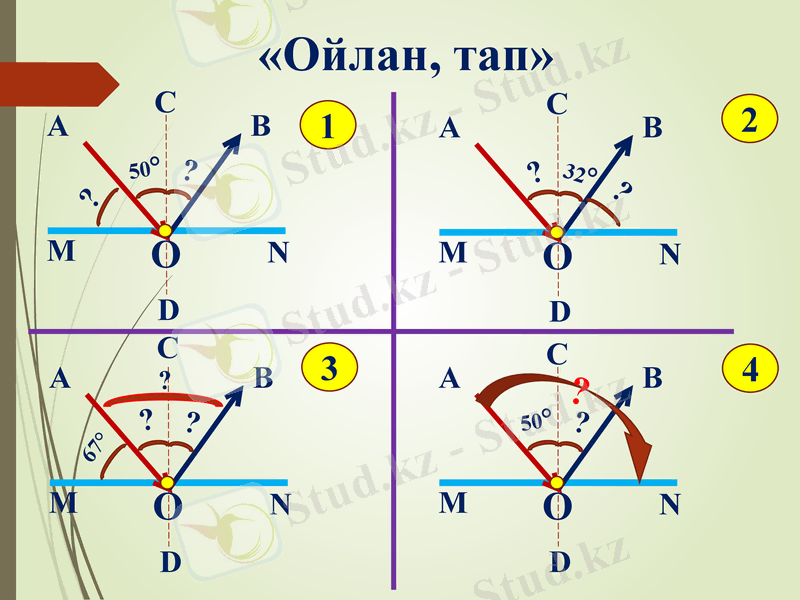

«Ойлан, тап»
C C
A B 1 A B 2
50° ? ? 3 2°

?
?

M O N M O N
D D
C C
A ? B 3 A B 4
?
? ? 50 ° ?
°

M O N M O N
D D

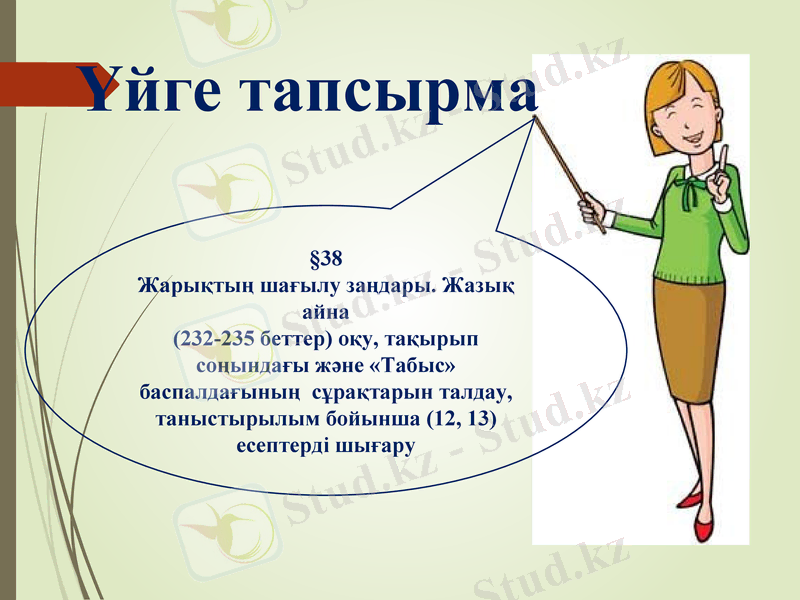

Үйге тапсырма

§38
Жарықтың шағылу заңдары. Жазық
айна
(232-235 беттер) оқу, тақырып
соңындағы және «Табыс»
баспалдағының сұрақтарын талдау,
таныстырылым бойынша (12, 13)
есептерді шығару
