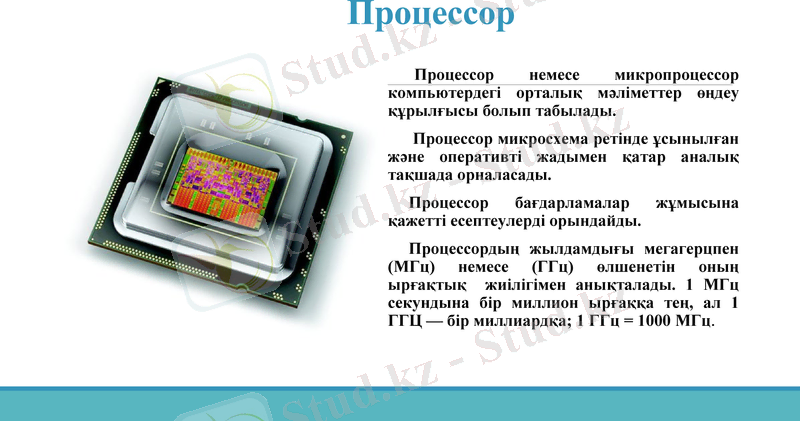

ПРОЦЕССОР
Процессор
Процессор немесе микропроцессор
компьютердегі орталық мәліметтер өңдеу
құрылғысы болып табылады.
Процессор микросхема ретінде ұсынылған
және оперативті жадымен қатар аналық
тақшада орналасады.
Процессор бағдарламалар жұмысына
қажетті есептеулерді орындайды.
Процессордың жылдамдығы мегагерцпен
(МГц) немесе (ГГц) өлшенетін оның
ырғақтық жиілігімен анықталады. 1 МГц
секундына бір миллион ырғаққа тең, ал 1
ГГЦ — бір миллиардқа; 1 ГГц = 1000 МГц.

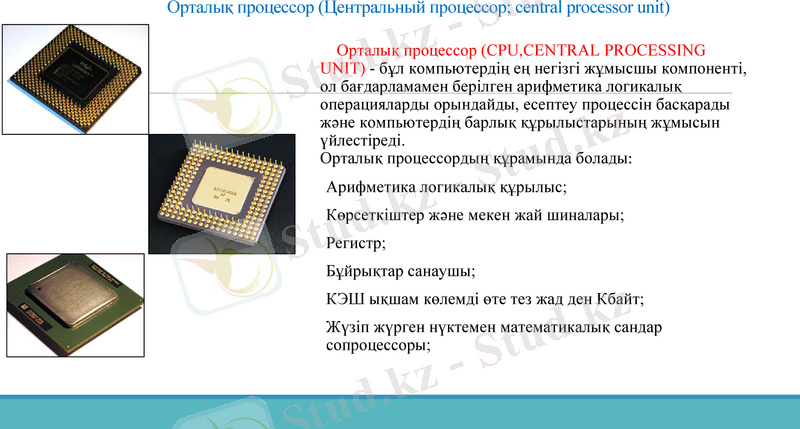

Орталық процессор (Центральный процессор; central processor unit)
Орталық процессор (CPU,CENTRAL PROCESSING
UNIT) - бұл компьютердің ең негізгі жұмысшы компоненті,
ол бағдарламамен берілген арифметика логикалық
операцияларды орындайды, есептеу процессін басқарады
және компьютердің барлық құрылыстарының жұмысын
үйлестіреді.
Орталық процессордың құрамында болады:
Арифметика логикалық құрылыс;
Көрсеткіштер және мекен жай шиналары;
Регистр;
Бұйрықтар санаушы;
КЭШ ықшам көлемді өте тез жад ден Кбайт;
Жүзіп жүрген нүктемен математикалық сандар
сопроцессоры;

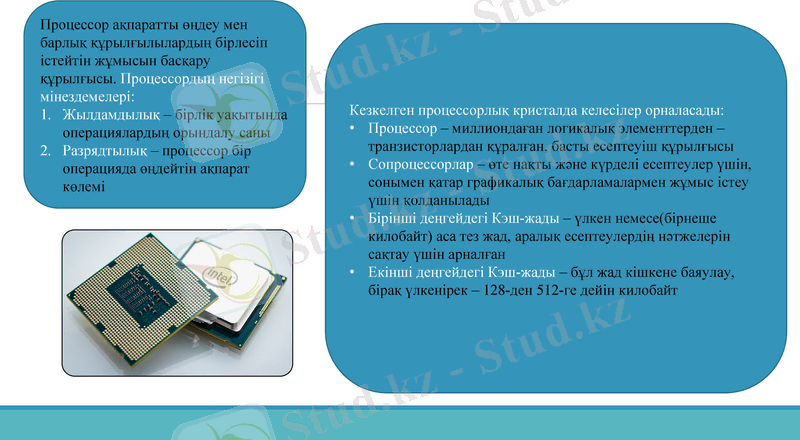

Процессор ақпаратты өңдеу мен
барлық құрылғылылардың бірлесіп
істейтін жұмысын басқару
құрылғысы. Процессордың негізігі
мінездемелері:
1. Жылдамдылық – бірлік уақытында Кезкелген процессорлық кристалда келесілер орналасады:
операциялардың орындалу саны • Процессор – миллиондаған логикалық элементтерден –
2. Разрядтылық – процессор бір транзисторлардан құралған, басты есептеуіш құрылғысы
операцияда өңдейтін ақпарат • Сопроцессорлар – өте нақты және күрделі есептеулер үшін,
көлемі сонымен қатар графикалық бағдарламалармен жұмыс істеу
үшін қолданылады
• Бірінші деңгейдегі Кэш-жады – үлкен немесе(бірнеше
килобайт) аса тез жад, аралық есептеулердің нәтжелерін
сақтау үшін арналған
• Екінші деңгейдегі Кэш-жады – бұл жад кішкене баяулау,
бірақ үлкенірек – 128-ден 512-ге дейін килобайт

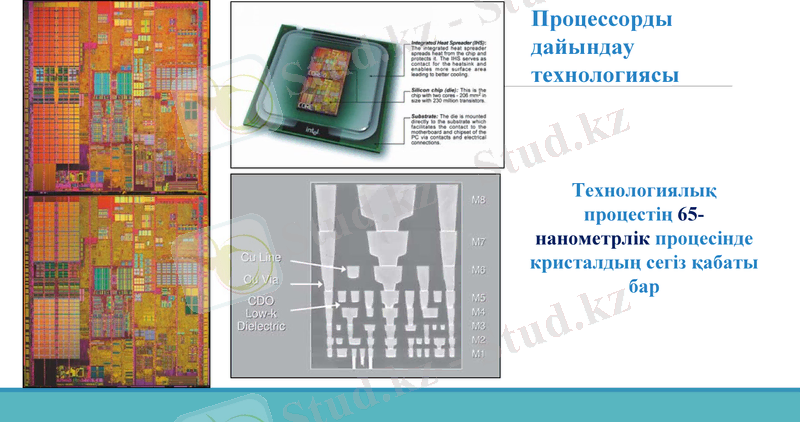

Процессорды
дайындау
технологиясы
Технологиялық
процестің 65-
нанометрлік процесінде
кристалдың сегіз қабаты
бар

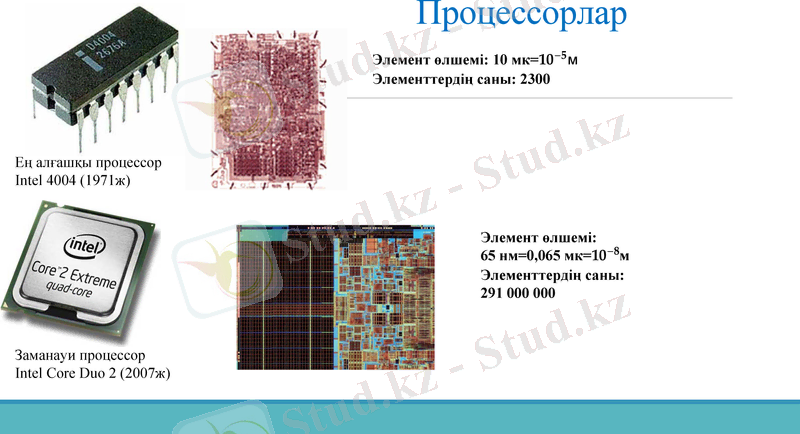

Процессорлар
Элемент өлшемі: 10 мк=
Элементтердің саны: 2300
Ең алғашқы процессор
Intel 4004 (1971ж)
Элемент өлшемі:
65 нм=0,065 мк=м
Элементтердің саны:
291 000 000
Заманауи процессор
Intel Core Duo 2 (2007ж)

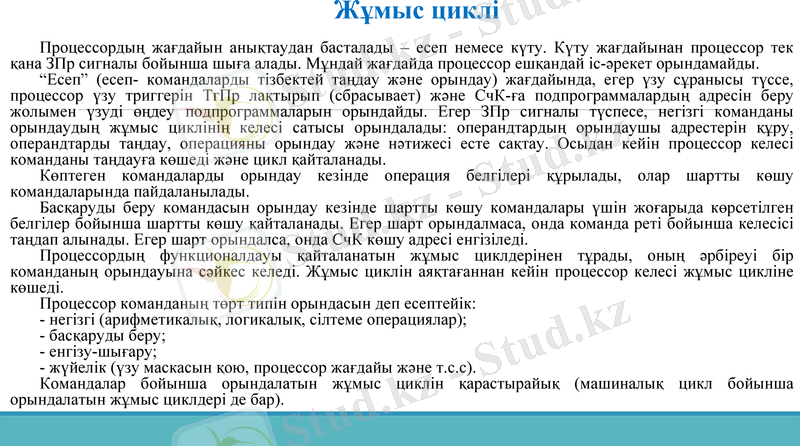

Жұмыс циклі
Процессордың жағдайын анықтаудан басталады – есеп немесе күту. Күту жағдайынан процессор тек қана ЗПр
сигналы бойынша шыға алады. Мұндай жағдайда процессор ешқандай іс-әрекет орындамайды.
“Есеп” (есеп- командаларды тізбектей таңдау және орындау) жағдайында, егер үзу сұранысы түссе, процессор
үзу триггерін ТгПр лақтырып (сбрасывает) және СчК-ға подпрограммалардың адресін беру жолымен үзуді өңдеу
подпрограммаларын орындайды. Егер ЗПр сигналы түспесе, негізгі команданы орындаудың жұмыс циклінің келесі
сатысы орындалады: операндтардың орындаушы адрестерін құру, операндтарды таңдау, операцияны орындау және
нәтижесі есте сақтау. Осыдан кейін процессор келесі команданы таңдауға көшеді және цикл қайталанады.
Көптеген командаларды орындау кезінде операция белгілері құрылады, олар шартты көшу командаларында
пайдаланылады.
Басқаруды беру командасын орындау кезінде шартты көшу командалары үшін жоғарыда көрсетілген белгілер
бойынша шартты көшу қайталанады. Егер шарт орындалмаса, онда команда реті бойынша келесісі таңдап алынады.
Егер шарт орындалса, онда СчК көшу адресі енгізіледі.
Процессордың функционалдауы қайталанатын жұмыс циклдерінен тұрады, оның әрбіреуі бір команданың
орындауына сәйкес келеді. Жұмыс циклін аяқтағаннан кейін процессор келесі жұмыс цикліне көшеді.
Процессор команданың төрт типін орындасын деп есептейік:
- негізгі (арифметикалық, логикалық, сілтеме операциялар);
- басқаруды беру;
- енгізу-шығару;
- жүйелік (үзу маскасын қою, процессор жағдайы және т.с.с).
Командалар бойынша орындалатын жұмыс циклін қарастырайық (машиналық цикл бойынша орындалатын
жұмыс циклдері де бар).

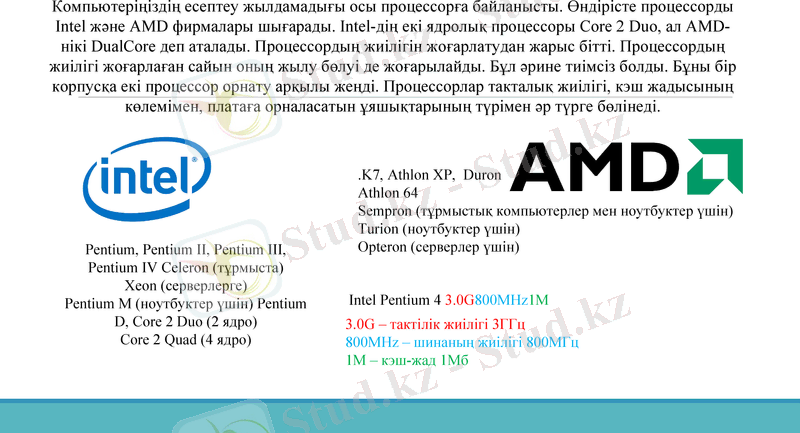

Компьютеріңіздің есептеу жылдамадығы осы процессорға байланысты. Өндірісте процессорды
Intel және AMD фирмалары шығарады. Intel-дің екі ядролық процессоры Core 2 Duo, ал AMD-
нікі DualCore деп аталады. Процессордың жиілігін жоғарлатудан жарыс бітті. Процессордың
жиілігі жоғарлаған сайын оның жылу бөлуі де жоғарылайды. Бұл әрине тиімсіз болды. Бұны бір
корпусқа екі процессор орнату арқылы жеңді. Процессорлар такталық жиілігі, кэш жадысының
көлемімен, платаға орналасатын ұяшықтарының түрімен әр түрге бөлінеді.
.K7, Athlon XP, Duron
Athlon 64
Sempron (тұрмыстық компьютерлер мен ноутбуктер үшін)
Turion (ноутбуктер үшін)
Pentium, Pentium II, Pentium III, Opteron (серверлер үшін)
Pentium IV Celeron (тұрмыста)
Xeon (серверлерге)
Pentium M (ноутбуктер үшін) Pentium Intel Pentium 4 3.0G800MHz1M
D, Core 2 Duo (2 ядро) 3.0G – тактілік жиілігі 3ГГц
Core 2 Quad (4 ядро) 800MHz – шинаның жиілігі 800МГц
1M – кэш-жад 1Мб

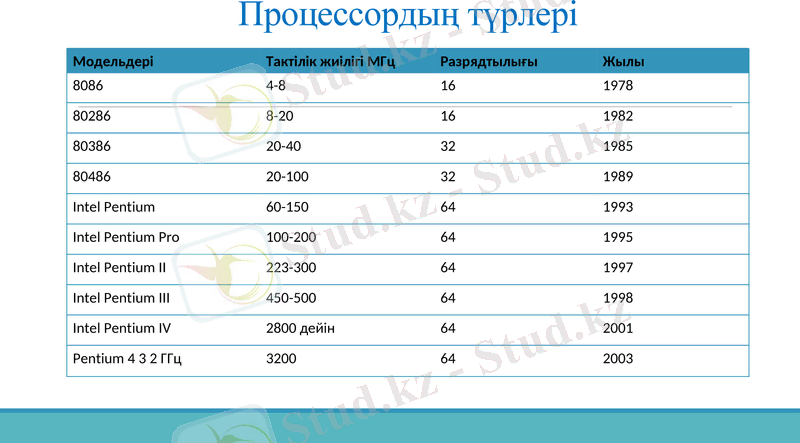

Процессордың түрлері
Модельдері Тактілік жиілігі МГц Разрядтылығы Жылы
8086 4-8 16 1978
80286 8-20 16 1982
80386 20-40 32 1985
80486 20-100 32 1989
Intel Pentium 60-150 64 1993
Intel Pentium Pro 100-200 64 1995
Intel Pentium II 223-300 64 1997
Intel Pentium III 450-500 64 1998
Intel Pentium IV 2800 дейін 64 2001
Pentium 4 3 2 ГГц 3200 64 2003

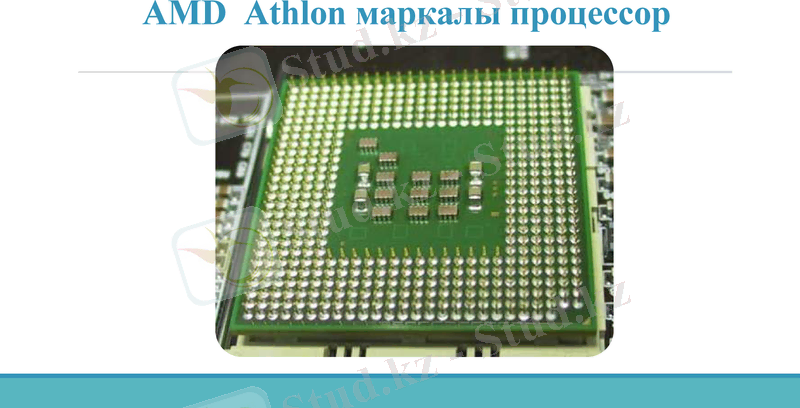

AMD Athlon маркалы процессор

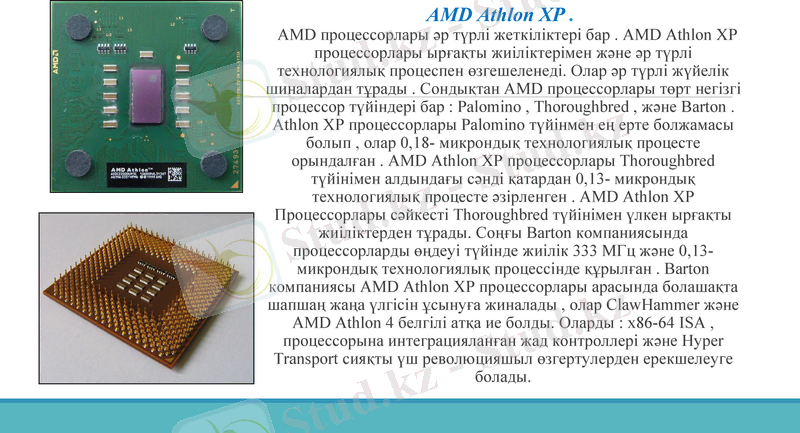

AMD Athlon XP .
AMD процессорлары әр түрлі жеткіліктері бар . AMD Athlon XP
процессорлары ырғақты жиіліктерімен және әр түрлі
технологиялық процеспен өзгешеленеді. Олар әр түрлі жүйелік
шиналардан тұрады . Сондықтан AMD процессорлары төрт негізгі
процессор түйіндері бар : Palomino , Thoroughbred , және Barton .
Athlon XP процессорлары Palomino түйінмен ең ерте болжамасы
болып , олар 0,18- микрондық технологиялық процесте орындалған
. AMD Athlon XP процессорлары Thoroughbred түйінімен
алдындағы сәнді қатардан 0,13- микрондық технологиялық
процесте әзірленген . AMD Athlon XP Процессорлары сәйкесті
Thoroughbred түйінімен үлкен ырғақты жиіліктерден тұрады.
Соңғы Barton компаниясында процессорларды өңдеуі түйінде
жиілік 333 МГц және 0,13- микрондық технологиялық процессінде
құрылған . Barton компаниясы AMD Athlon XP процессорлары
арасында болашақта шапшаң жаңа үлгісін ұсынуға жиналады , олар
ClawHammer және AMD Athlon 4 белгілі атқа ие болды. Оларды :
x86-64 ISA , процессорына интеграцияланған жад контроллері және
Hyper Transport сияқты үш революцияшыл өзгертулерден
ерекшелеуге болады.

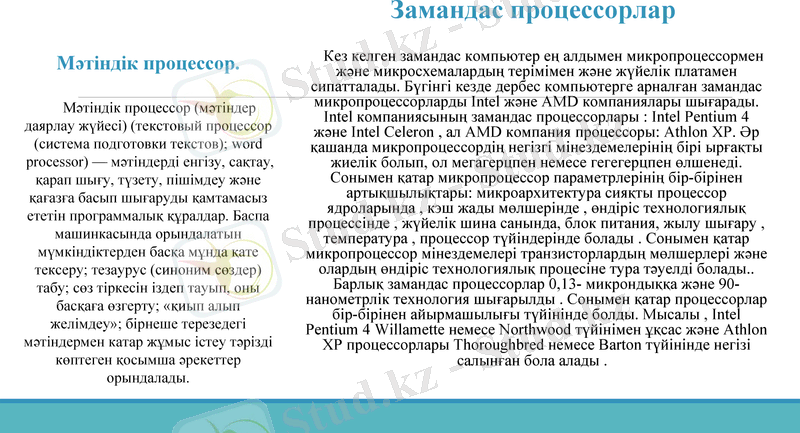

Замандас процессорлар
Мәтіндік процессор. Кез келген замандас компьютер ең алдымен микропроцессормен
және микросхемалардың терімімен және жүйелік платамен
сипатталады. Бүгінгі кезде дербес компьютерге арналған замандас
Мәтіндік процессор (мәтіндер микропроцессорларды Intel және AMD компаниялары шығарады.
даярлау жүйесі) (текстовый процессор Intel компаниясының замандас процессорлары : Intel Pentium 4
(система подготовки текстов); word және Intel Celeron , ал AMD компания процессоры: Athlon XP. Әр
қашанда микропроцессордің негізгі мінездемелерінің бірі ырғақты
processor) — мәтіндерді енгізу, сақтау, жиелік болып, ол мегагерцпен немесе гегегерцпен өлшенеді.
қарап шығу, түзету, пішімдеу және Сонымен қатар микропроцессор параметрлерінің бір-бірінен
қағазға басып шығаруды қамтамасыз артықшылықтары: микроархитектура сияқты процессор
ететін программалық құралдар. Баспа ядроларында , кэш жады мөлшерінде , өндіріс технологиялық
машинкасында орындалатын процессінде , жүйелік шина санында, блок питания, жылу шығару ,
мүмкіндіктерден басқа мұнда қате температура , процессор түйіндерінде болады . Сонымен қатар
тексеру; тезаурус (синоним сөздер) микропроцессор мінездемелері транзисторлардың мөлшерлері және
олардың өндіріс технологиялық процесіне тура тәуелді болады..
табу; сөз тіркесін іздеп тауып, оны Барлық замандас процессорлар 0,13- микрондыққа және 90-
басқаға өзгерту; «қиып алып нанометрлік технология шығарылды . Сонымен қатар процессорлар
желімдеу»; бірнеше терезедегі бір-бірінен айырмашылығы түйінінде болды. Мысалы , Intel
мәтіндермен катар жұмыс істеу тәрізді Pentium 4 Willamette немесе Northwood түйінімен ұқсас және Athlon
көптеген қосымша әрекеттер XP процессорлары Thoroughbred немесе Barton түйінінде негізі
орындалады. салынған бола алады .

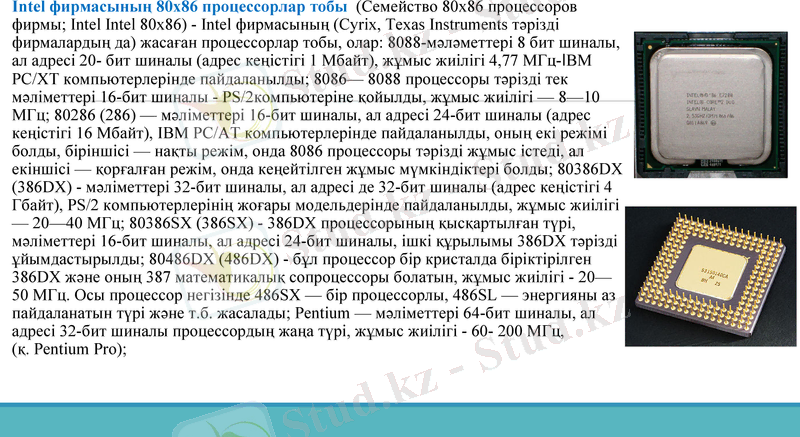

Intel фирмасының 80x86 процессорлар тобы (Семейство 80x86 процессоров
фирмы; Intel Intel 80x86) - Intel фирмасының (Cyrix, Texas Instruments тәрізді
фирмалардың да) жасаған процессорлар тобы, олар: 8088-мәләметтері 8 бит шиналы,
ал адресі 20- бит шиналы (адрес кеңістігі 1 Мбайт), жұмыс жиілігі 4,77 МГц-ӀВМ
PC/XT компьютерлерінде пайдаланылды; 8086— 8088 процессоры тәрізді тек
мәліметтері 16-бит шиналы - PS/2компьютеріне қойылды, жұмыс жиілігі — 8—10
МГц; 80286 (286) — мәліметтері 16-бит шиналы, ал адресі 24-бит шиналы (адрес
кеңістігі 16 Мбайт), IBM PC/AT компьютерлерінде пайдаланылды, оның екі режімі
болды, біріншісі — нақты режім, онда 8086 процессоры тәрізді жұмыс істеді, ал
екіншісі — қорғалған режім, онда кеңейтілген жұмыс мүмкіндіктері болды; 80386DX
(386DX) - мәліметтері 32-бит шиналы, ал адресі де 32-бит шиналы (адрес кеңістігі 4
Гбайт), PS/2 компьютерлерінің жоғары модельдерінде пайдаланылды, жұмыс жиілігі
— 20—40 МГц; 80386SX (386SX) - 386DX процессорының қысқартылған түрі,
мәліметтері 16-бит шиналы, ал адресі 24-бит шиналы, ішкі құрылымы 386DX тәрізді
ұйымдастырылды; 80486DX (486DX) - бұл процессор бір кристалда біріктірілген
386DX және оның 387 математикалық сопроцессоры болатын, жұмыс жиілігі - 20—
50 МГц. Осы процессор негізінде 486SX — бір процессорлы, 486SL — энергияны аз
пайдаланатын түрі және т.б. жасалады; Pentium — мәліметтері 64-бит шиналы, ал
адресі 32-бит шиналы процессордың жаңа түрі, жұмыс жиілігі - 60- 200 МГц,
(қ. Pentium Pro);

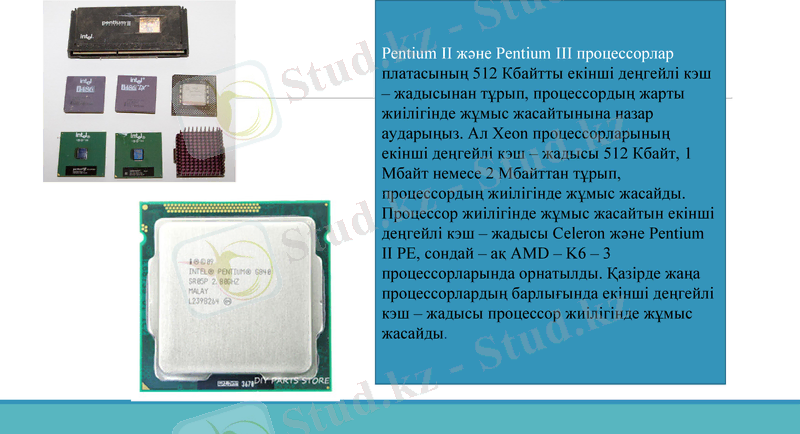

Pentium II және Pentium III процессорлар
платасының 512 Кбайтты екінші деңгейлі кэш
– жадысынан тұрып, процессордың жарты
жиілігінде жұмыс жасайтынына назар
аударыңыз. Ал Xeon процессорларының
екінші деңгейлі кэш – жадысы 512 Кбайт, 1
Мбайт немесе 2 Мбайттан тұрып,
процессордың жиілігінде жұмыс жасайды.
Процессор жиілігінде жұмыс жасайтын екінші
деңгейлі кэш – жадысы Celeron және Pentium
II РЕ, сондай – ақ AMD – K6 – 3
процессорларында орнатылды. Қазірде жаңа
процессорлардың барлығында екінші деңгейлі
кэш – жадысы процессор жиілігінде жұмыс
жасайды.

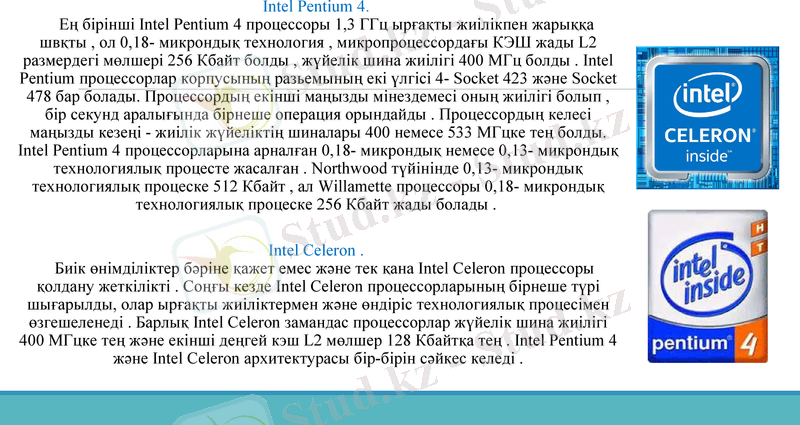

Intel Pentium 4.
Ең бірінші Intel Pentium 4 процессоры 1,3 ГГц ырғақты жиілікпен жарыққа
швқты , ол 0,18- микрондық технология , микропроцессордағы КЭШ жады L2
размердегі мөлшері 256 Кбайт болды , жүйелік шина жиілігі 400 МГц болды . Intel
Pentium процессорлар корпусының разьемының екі үлгісі 4- Socket 423 және Socket
478 бар болады. Процессордың екінші маңызды мінездемесі оның жиілігі болып ,
бір секунд аралығында бірнеше операция орындайды . Процессордың келесі
маңызды кезеңі - жиілік жүйеліктің шиналары 400 немесе 533 МГцке тең болды.
Intel Pentium 4 процессорларына арналған 0,18- микрондық немесе 0,13- микрондық
технологиялық процесте жасалған . Northwood түйінінде 0,13- микрондық
технологиялық процеске 512 Кбайт , ал Willamette процессоры 0,18- микрондық
технологиялық процеске 256 Кбайт жады болады .
Intel Celeron .
Биік өнімділіктер бәріне қажет емес және тек қана Intel Celeron процессоры
қолдану жеткілікті . Соңғы кезде Intel Celeron процессорларының бірнеше түрі
шығарылды, олар ырғақты жиіліктермен және өндіріс технологиялық процесімен
өзгешеленеді . Барлық Intel Celeron замандас процессорлар жүйелік шина жиілігі
400 МГцке тең және екінші деңгей кэш L2 мөлшер 128 Кбайтқа тең . Intel Pentium 4
және Intel Celeron архитектурасы бір-бірін сәйкес келеді .

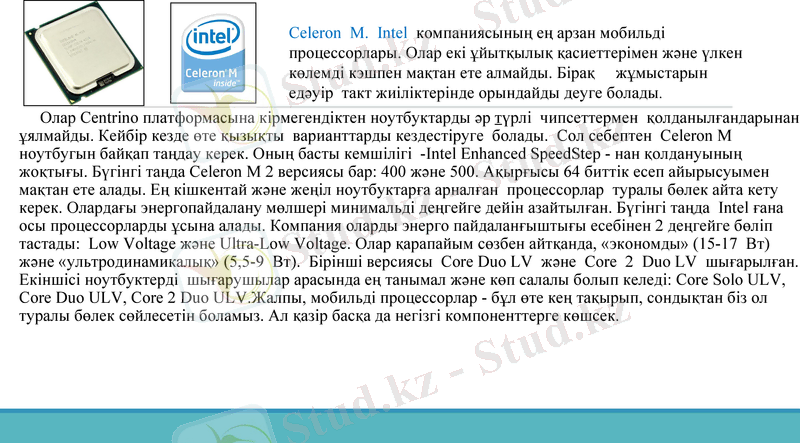

Celeron М. Intel компаниясының ең арзан мобильді
процессорлары. Олар екі ұйытқылық қасиеттерімен және үлкен
көлемді кэшпен мақтан ете алмайды. Бірақ жұмыстарын
едәуір такт жиіліктерінде орындайды деуге болады.
Олар Centrino платформасына кірмегендіктен ноутбуктарды әр түрлі чипсеттермен қолданылғандарынан
ұялмайды. Кейбір кезде өте қызықты варианттарды кездестіруге болады. Сол себептен Celeron М
ноутбугын байқап таңдау керек. Оның басты кемшілігі -Intel Enhanced SpeedStep - нан қолдануының
жоқтығы. Бүгінгі таңда Celeron М 2 версиясы бар: 400 және 500. Ақырғысы 64 биттік есеп айырысуымен
мақтан ете алады. Ең кішкентай және жеңіл ноутбуктарға арналған процессорлар туралы бөлек айта кету
керек. Олардағы энергопайдалану мөлшері минимальді деңгейге дейін азайтылған. Бүгінгі таңда Intel ғана
осы процессорларды ұсына алады. Компания оларды энерго пайдаланғыштығы есебінен 2 деңгейге бөліп
тастады: Low Voltage және Ultra-Low Voltage. Олар қарапайым сөзбен айтқанда, «экономды» (15-17 Вт)
және «ультродинамикалық» (5,5-9 Вт). Бірінші версиясы Core Duo LV және Core 2 Duo LV шығарылған.
Екіншісі ноутбуктерді шығарушылар арасында ең танымал және көп салалы болып келеді: Core Solo ULV,
Core Duo ULV, Core 2 Duo ULV.Жалпы, мобильді процессорлар - бұл өте кең тақырып, сондықтан біз ол
туралы бөлек сөйлесетін боламыз. Ал қазір басқа да негізгі компоненттерге көшсек.
Intel Core 2 Duo.
Бұл процессор Intel 945 және Intel 965 чипсеттерімен қолданыла
алады, шет өндірушілердің чипсеттермен процессордың ешқандай
ұқсастығы жоқ. Берілген Intel CPU мобильді процессорларының
алдындағы буыны 64 биттік айрысу және жетілдірілген
архитектурасымен ерекшелінеді.
Суретте Intel Core 2 Du
Процессордың жиілігі (frequency). Разрядтылықтан басқа процессорда маңызды қызмет
атқаратын ол тактылық жиілігі. Ол мегагерцпен есептеледі. Бір мегагерц ол секундына
миллион такт болады. 100 МГц - секундына жүз миллион такт болып есептеледі. Бір тактыда
процессор қандайда бір фрагментті есептейді. Сондықтан тактылық жиілік қаншалықты
жоғары болса, процессор түскен мәліметтерді соншалықты тез өңдеп беретін болады.
Процессордың кэш жадысы. Процессор өңдейтін мәліметтерді оперативті жадыдан алады.
Әдетте процессор өзінде еш нәрсеніде сақтамайды. Ода мәліметтер өңделетін ұяшықтар өте
аз. Бұл жұмыс ұяшықтары регистр деп аталады. Процессордың жұмысын жеделдету үшін
көптен бері кэштеу технологиясы қолданылып жүр. Кэш бұл шағын ұяшықтық жады.
Буфердің қызметін атқарады. Егер бір нәрсе жалпы жадыдан өңделсе, оның көшірмесі кэш
жадыға түседі. Егер бұл мәліметтер тағы керек болып жатса, алысқа жүгінбей буферден ала
салады. Процессорға мәлімет керек болса, ол бірінші регистрді тексереді. Ол жерде керек
мәлімет жоқ болса, жақын жердегі кэш жадыны тексереді. Ол жердеде жоқ болса оперативті
жадыдан қарайды. Бұл жерде де жоқ болса, HDD дискіге сұраныс жасайды. Бұл атқарылатын
жұмысты төмендегі суреттен көруге болады.
Процессордың разрядтылығы. Сыртқы шина арқылы процессорға ақпарат түседі-мәліметтер
және командалар. Бұлар арифметика логикалық құрылғыда өңделеді. Процессордың
схемаларының разрядтылығы қаншалықты көп болса соншалықты ақпаратты тез өңдейді.
Қазіргі кездегі ноутбуктағы процессорлар арнайы тетікше - сокетке қондырылған. Оның
өте маңызды қасиеті бар: портативті компьютердің бірдей модельдеріне процессорлардың
тізбегі орналасқан. Сондықтан, ноутбукты процессор моделі арқылы таңдау дұрыс емес деп
ойлаймын.
Бүгінгі таңға өзекті варианттарды атап өтсек:
AMD Turion Х2. Бір түйінде қасында көп чипсет орналасқан кезде қолданылады. Ең көп
тараған варианты - ATI Radeon Xpress және NVIDIA GeForce Go 6100 сызықтары
қолданылады. Сол сияқты ноутбуктардың осы модельдерінде Mobile Sempron және Turion
сериялы бір ядролық процессорлар орнығуы мүмкін, олар аналогтік сокетті қолданылады.
Аталған процессорлардың барлығы 64 биттік есептеуді қолдап орнатылған жад
бақылаушысымен қамтылған. Оперативті модель жиілік әсері - 667 Мгц.
Такт жиілігі түсінген графика түрінде көрсету
Тоқсан ауыз сөздің тобықтай түйіні ,
компьютердің өнімділігі ішкі жад көлеміне,
процессордың тактілк жилігіне,
процессордың разрядтылығына, кеңарна
(магистраль) разрядтылығына байланысты.
Ұқсас жұмыстар
Пәндер
- Іс жүргізу
- Автоматтандыру, Техника
- Алғашқы әскери дайындық
- Астрономия
- Ауыл шаруашылығы
- Банк ісі
- Бизнесті бағалау
- Биология
- Бухгалтерлік іс
- Валеология
- Ветеринария
- География
- Геология, Геофизика, Геодезия
- Дін
- Ет, сүт, шарап өнімдері
- Жалпы тарих
- Жер кадастрі, Жылжымайтын мүлік
- Журналистика
- Информатика
- Кеден ісі
- Маркетинг
- Математика, Геометрия
- Медицина
- Мемлекеттік басқару
- Менеджмент
- Мұнай, Газ
- Мұрағат ісі
- Мәдениеттану
- ОБЖ (Основы безопасности жизнедеятельности)
- Педагогика
- Полиграфия
- Психология
- Салық
- Саясаттану
- Сақтандыру
- Сертификаттау, стандарттау
- Социология, Демография
- Спорт
- Статистика
- Тілтану, Филология
- Тарихи тұлғалар
- Тау-кен ісі
- Транспорт
- Туризм
- Физика
- Философия
- Халықаралық қатынастар
- Химия
- Экология, Қоршаған ортаны қорғау
- Экономика
- Экономикалық география
- Электротехника
- Қазақстан тарихы
- Қаржы
- Құрылыс
- Құқық, Криминалистика
- Әдебиет
- Өнер, музыка
- Өнеркәсіп, Өндіріс
Қазақ тілінде жазылған рефераттар, курстық жұмыстар, дипломдық жұмыстар бойынша біздің қор #1 болып табылады.
![google play](assets/img/google-play-badge.png)
Ақпарат
Қосымша
Email: info@stud.kz
