Жылу машиналары – заманауи
өркениеттегі ілгерілеу немесе кері
кету

Орындаған : Нязбек Қ;
Ахмедов С; Берікбай М;
Рысқұл Б.
Тобы:1508-21
Қабылдаған: Серікбаева
Ф

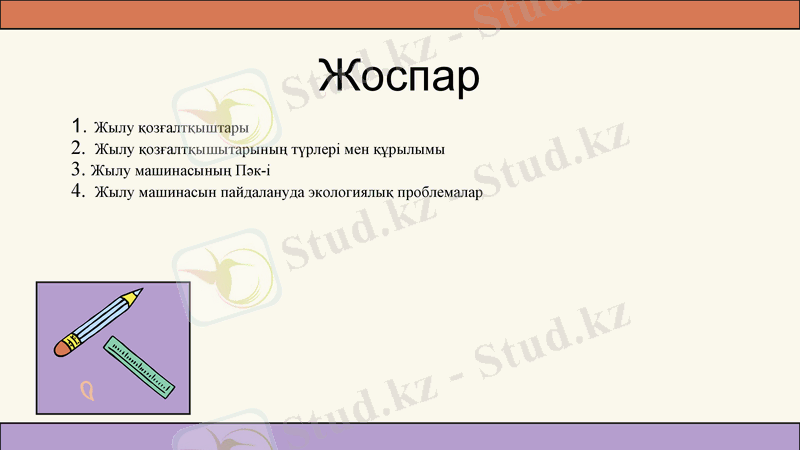

Жоспар
1. Жылу қозғалтқыштары
2. Жылу қозғалтқышытарының түрлері мен құрылымы
3. Жылу машинасының Пәк-і
4. Жылу машинасын пайдалануда экологиялық проблемалар
0

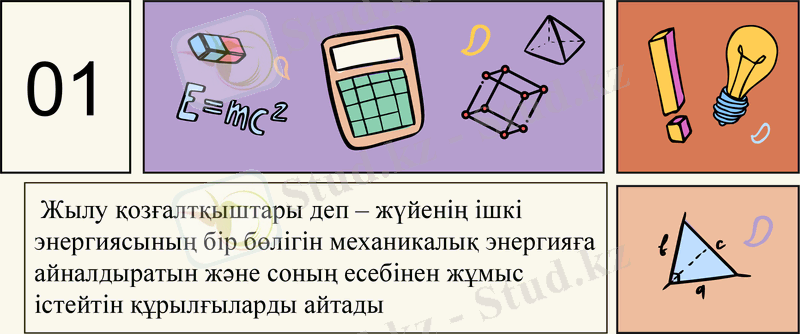

1Жылу қозғалтқыштары деп – жүйенің ішкі
энергиясының бір бөлігін механикалық энергияға
айналдыратын және соның есебінен жұмыс
істейтін құрылғыларды айтады

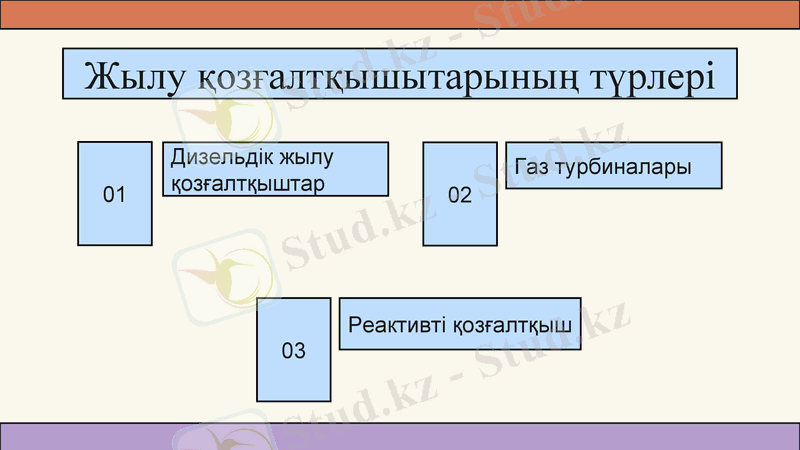

Жылу қозғалтқышытарының түрлері
Дизельдік жылу Газ
турбиналары
01 қозғалтқыштар
02

Реактивті
қозғалтқыш
03

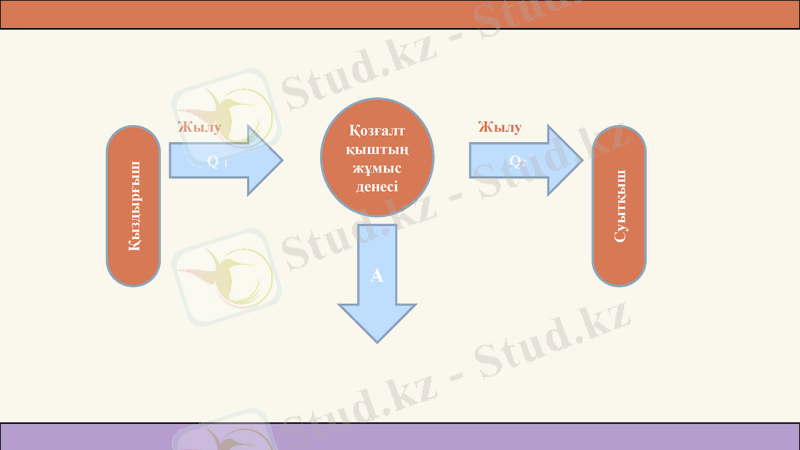

Жылу Қозғалт Жылу
қыштың
Q1 жұмыс Q2
Қыздырғыш

Суытқыш
денесі

A

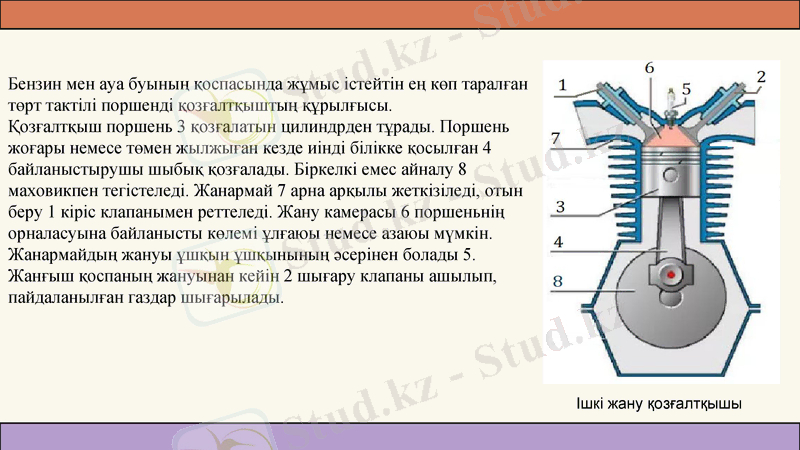

Бензин мен ауа буының қоспасында жұмыс істейтін ең көп таралған
төрт тактілі поршенді қозғалтқыштың құрылғысы.
Қозғалтқыш поршень 3 қозғалатын цилиндрден тұрады. Поршень
жоғары немесе төмен жылжыған кезде иінді білікке қосылған 4
байланыстырушы шыбық қозғалады. Біркелкі емес айналу 8
маховикпен тегістеледі. Жанармай 7 арна арқылы жеткізіледі, отын
беру 1 кіріс клапанымен реттеледі. Жану камерасы 6 поршеньнің
орналасуына байланысты көлемі ұлғаюы немесе азаюы мүмкін.
Жанармайдың жануы ұшқын ұшқынының әсерінен болады 5.
Жанғыш қоспаның жануынан кейін 2 шығару клапаны ашылып,
пайдаланылған газдар шығарылады.

Ішкі жану қозғалтқышы

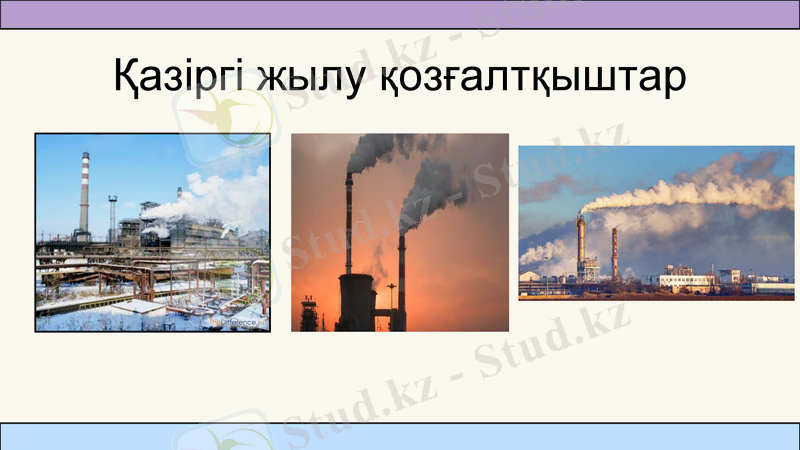

Қазіргі жылу
қозғалтқыштар

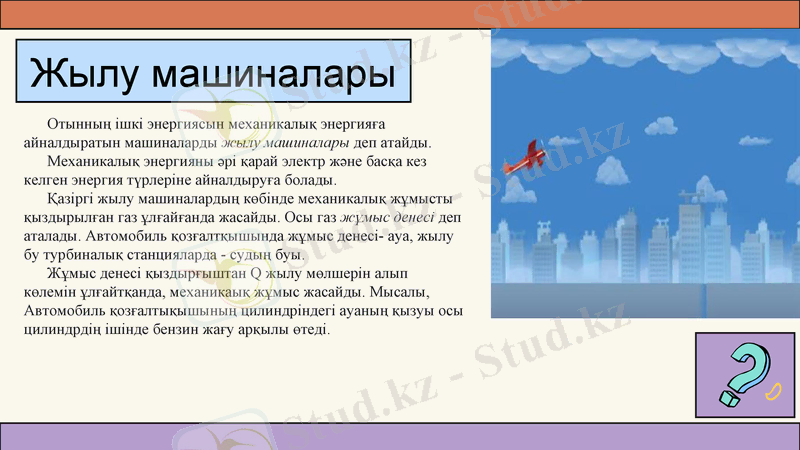

Жылу
машиналары
Отынның ішкі энергиясын механикалық энергияға
айналдыратын машиналарды жылу машиналары деп атайды.
Механикалық энергияны әрі қарай электр және басқа кез
келген энергия түрлеріне айналдыруға болады.
Қазіргі жылу машиналардың көбінде механикалық жұмысты
қыздырылған газ ұлғайғанда жасайды. Осы газ жұмыс денесі деп
аталады. Автомобиль қозғалтқышында жұмыс денесі- ауа, жылу
бу турбиналық станцияларда - судың буы.
Жұмыс денесі қыздырғыштан Q жылу мөлшерін алып
көлемін ұлғайтқанда, механикаық жұмыс жасайды. Мысалы,
Автомобиль қозғалтықышының цилиндріндегі ауаның қызуы
осы цилиндрдің ішінде бензин жағу арқылы өтеді.

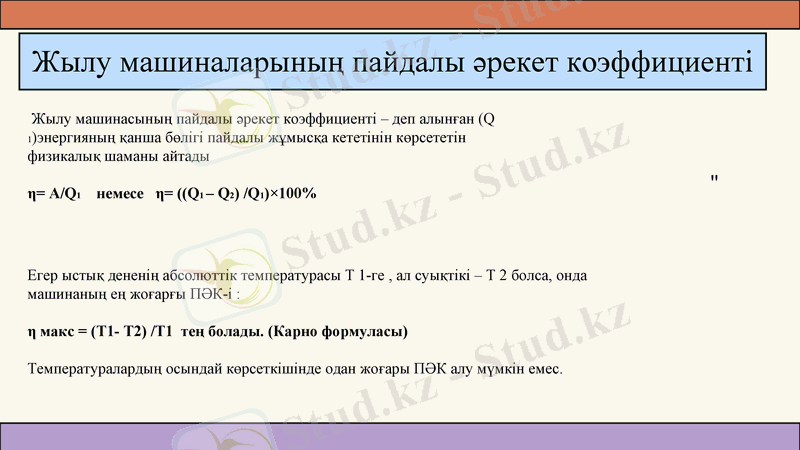

Жылу машиналарының пайдалы әрекет коэффициенті
Жылу машинасының пайдалы әрекет коэффициенті – деп алынған (Q
1)энергияның қанша бөлігі пайдалы жұмысқа кететінін көрсететін

физикалық шаманы айтады

η= А/Q1 немесе η= ((Q1 – Q2) /Q1)×100% "

Егер ыстық дененің абсолюттік температурасы Т 1-ге , ал суықтікі – Т 2 болса, онда
машинаның ең жоғарғы ПӘК-і :

η макс = (Т1- Т2) /Т1 тең болады. (Карно формуласы)

Температуралардың осындай көрсеткішінде одан жоғары ПӘК алу мүмкін емес.

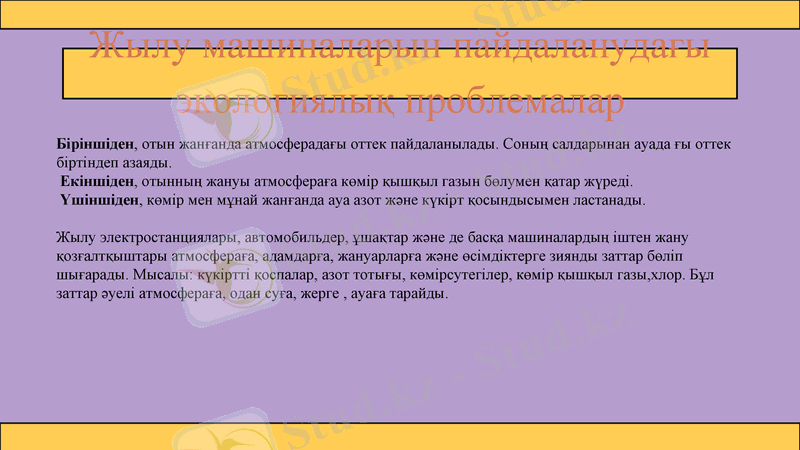

Жылу машиналарын пайдаланудағы
экологиялық проблемалар
Біріншіден, отын жанғанда атмосферадағы оттек пайдаланылады. Соның салдарынан ауада ғы оттек
біртіндеп азаяды.
Екіншіден, отынның жануы атмосфераға көмір қышқыл газын бөлумен қатар жүреді.
Үшіншіден, көмір мен мұнай жанғанда ауа азот және күкірт қосындысымен ластанады.

Жылу электростанциялары, автомобильдер, ұшақтар және де басқа машиналардың іштен жану
қозғалтқыштары атмосфераға, адамдарға, жануарларға және өсімдіктерге зиянды заттар бөліп
шығарады. Мысалы: күкіртті қоспалар, азот тотығы, көмірсутегілер, көмір қышқыл газы,хлор. Бұл
заттар әуелі атмосфераға, одан суға, жерге , ауаға тарайды.

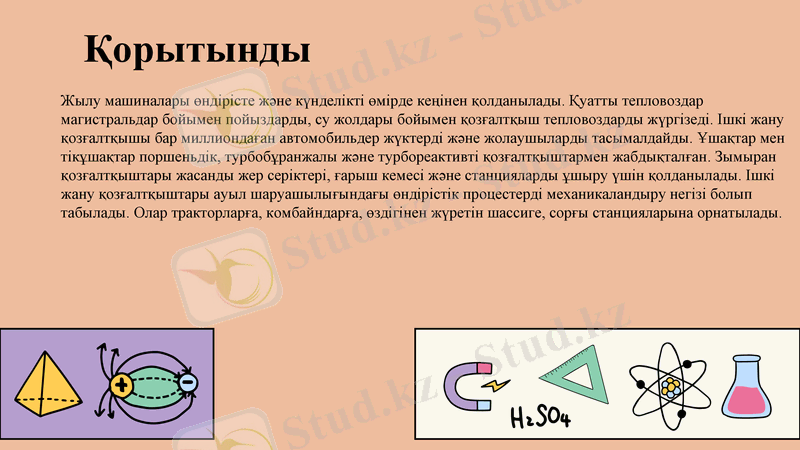

Қорытынды
Жылу машиналары өндірісте және күнделікті өмірде кеңінен қолданылады. Қуатты тепловоздар
магистральдар бойымен пойыздарды, су жолдары бойымен қозғалтқыш тепловоздарды жүргізеді. Ішкі жану
қозғалтқышы бар миллиондаған автомобильдер жүктерді және жолаушыларды тасымалдайды. Ұшақтар мен
тікұшақтар поршеньдік, турбобұранжалы және турбореактивті қозғалтқыштармен жабдықталған. Зымыран
қозғалтқыштары жасанды жер серіктері, ғарыш кемесі және станцияларды ұшыру үшін қолданылады. Ішкі
жану қозғалтқыштары ауыл шаруашылығындағы өндірістік процестерді механикаландыру негізі болып
табылады. Олар тракторларға, комбайндарға, өздігінен жүретін шассиге, сорғы станцияларына орнатылады.

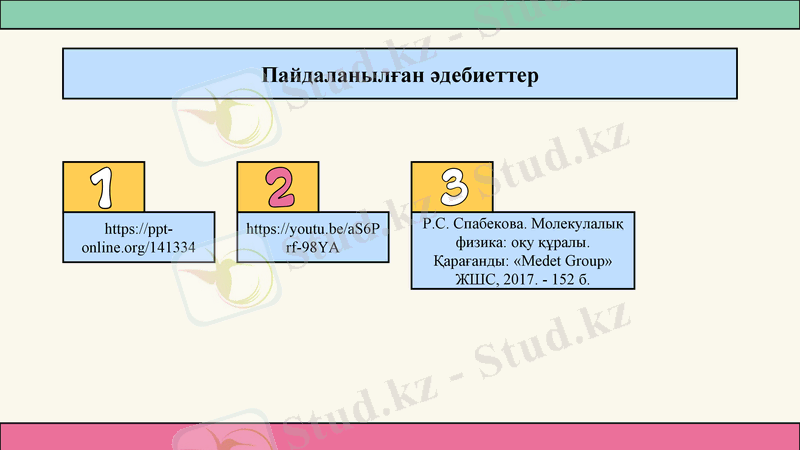

Пайдаланылған әдебиеттер

https://ppt- https://youtu.be/ Р.С. Спабекова. Молекулалық
online.org/141334 aS6Prf-98YA физика: оқу құралы.
Қарағанды: «Мedet Group»
ЖШС, 2017. - 152 б.
