КЕСІЛГЕН ФОТОСХЕМА


Slide 1

БІР МАРШРУТТЫҚ ФОТОСХЕМАЛАР

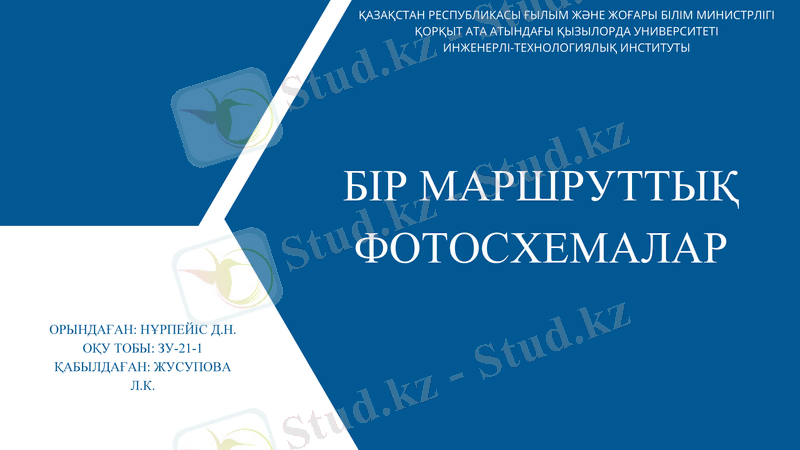

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ ҒЫЛЫМ ЖӘНЕ ЖОҒАРЫ БІЛІМ МИНИСТРЛІГІ

ҚОРҚЫТ АТА АТЫНДАҒЫ ҚЫЗЫЛОРДА УНИВЕРСИТЕТІ

ИНЖЕНЕРЛІ-ТЕХНОЛОГИЯЛЫҚ ИНСТИТУТЫ

ОРЫНДАҒАН: НҰРПЕЙІС Д. Н.

ОҚУ ТОБЫ: ЗУ-21-1

ҚАБЫЛДАҒАН: ЖУСУПОВА Л. К.

Slide 2

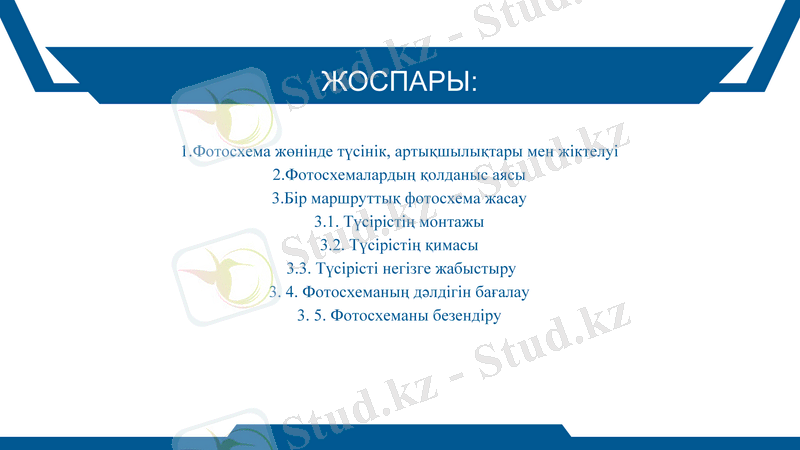

ЖОСПАРЫ:

1. Фотосхема жөнінде түсінік, артықшылықтары мен жіктелуі

2. Фотосхемалардың қолданыс аясы

3. Бір маршруттық фотосхема жасау

3. 1. Түсірістің монтажы

3. 2. Түсірістің қимасы

3. 3. Түсірісті негізге жабыстыру

3. 4. Фотосхеманың дəлдігін бағалау

3. 5. Фотосхеманы безендіру

Slide 3

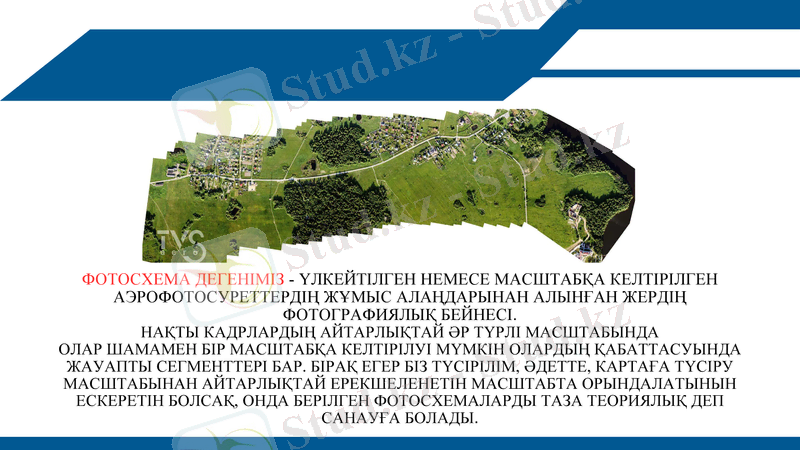

ФОТОСХЕМА ДЕГЕНІМІЗ - ҮЛКЕЙТІЛГЕН НЕМЕСЕ МАСШТАБҚА КЕЛТІРІЛГЕН АЭРОФОТОСУРЕТТЕРДІҢ ЖҰМЫС АЛАҢДАРЫНАН АЛЫНҒАН ЖЕРДІҢ ФОТОГРАФИЯЛЫҚ БЕЙНЕСІ.

НАҚТЫ КАДРЛАРДЫҢ АЙТАРЛЫҚТАЙ ӘР ТҮРЛІ МАСШТАБЫНДА

ОЛАР ШАМАМЕН БІР МАСШТАБҚА КЕЛТІРІЛУІ МҮМКІН ОЛАРДЫҢ ҚАБАТТАСУЫНДА ЖАУАПТЫ СЕГМЕНТТЕРІ БАР. БІРАҚ ЕГЕР БІЗ ТҮСІРІЛІМ, ӘДЕТТЕ, КАРТАҒА ТҮСІРУ МАСШТАБЫНАН АЙТАРЛЫҚТАЙ ЕРЕКШЕЛЕНЕТІН МАСШТАБТА ОРЫНДАЛАТЫНЫН ЕСКЕРЕТІН БОЛСАҚ, ОНДА БЕРІЛГЕН ФОТОСХЕМАЛАРДЫ ТАЗА ТЕОРИЯЛЫҚ ДЕП САНАУҒА БОЛАДЫ.

Slide 4

VISION

MISSION

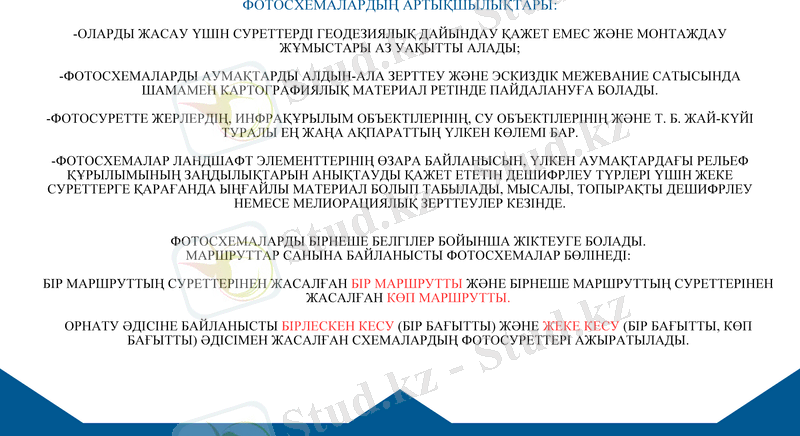

ФОТОСХЕМАЛАРДЫҢ АРТЫҚШЫЛЫҚТАРЫ:

-ОЛАРДЫ ЖАСАУ ҮШІН СУРЕТТЕРДІ ГЕОДЕЗИЯЛЫҚ ДАЙЫНДАУ ҚАЖЕТ ЕМЕС ЖӘНЕ МОНТАЖДАУ ЖҰМЫСТАРЫ АЗ УАҚЫТТЫ АЛАДЫ;

-ФОТОСХЕМАЛАРДЫ АУМАҚТАРДЫ АЛДЫН-АЛА ЗЕРТТЕУ ЖӘНЕ ЭСКИЗДІК МЕЖЕВАНИЕ САТЫСЫНДА ШАМАМЕН КАРТОГРАФИЯЛЫҚ МАТЕРИАЛ РЕТІНДЕ ПАЙДАЛАНУҒА БОЛАДЫ.

-ФОТОСУРЕТТЕ ЖЕРЛЕРДІҢ, ИНФРАҚҰРЫЛЫМ ОБЪЕКТІЛЕРІНІҢ, СУ ОБЪЕКТІЛЕРІНІҢ ЖӘНЕ Т. Б. ЖАЙ-КҮЙІ ТУРАЛЫ ЕҢ ЖАҢА АҚПАРАТТЫҢ ҮЛКЕН КӨЛЕМІ БАР.

-ФОТОСХЕМАЛАР ЛАНДШАФТ ЭЛЕМЕНТТЕРІНІҢ ӨЗАРА БАЙЛАНЫСЫН, ҮЛКЕН АУМАҚТАРДАҒЫ РЕЛЬЕФ ҚҰРЫЛЫМЫНЫҢ ЗАҢДЫЛЫҚТАРЫН АНЫҚТАУДЫ ҚАЖЕТ ЕТЕТІН ДЕШИФРЛЕУ ТҮРЛЕРІ ҮШІН ЖЕКЕ СУРЕТТЕРГЕ ҚАРАҒАНДА ЫҢҒАЙЛЫ МАТЕРИАЛ БОЛЫП ТАБЫЛАДЫ, МЫСАЛЫ, ТОПЫРАҚТЫ ДЕШИФРЛЕУ НЕМЕСЕ МЕЛИОРАЦИЯЛЫҚ ЗЕРТТЕУЛЕР КЕЗІНДЕ.

ФОТОСХЕМАЛАРДЫ БІРНЕШЕ БЕЛГІЛЕР БОЙЫНША ЖІКТЕУГЕ БОЛАДЫ.

МАРШРУТТАР САНЫНА БАЙЛАНЫСТЫ ФОТОСХЕМАЛАР БӨЛІНЕДІ:

БІР МАРШРУТТЫҢ СУРЕТТЕРІНЕН ЖАСАЛҒАН БІР МАРШРУТТЫ ЖӘНЕ БІРНЕШЕ МАРШРУТТЫҢ СУРЕТТЕРІНЕН ЖАСАЛҒАН КӨП МАРШРУТТЫ.

ОРНАТУ ӘДІСІНЕ БАЙЛАНЫСТЫ БІРЛЕСКЕН КЕСУ (БІР БАҒЫТТЫ) ЖӘНЕ ЖЕКЕ КЕСУ (БІР БАҒЫТТЫ, КӨП БАҒЫТТЫ) ӘДІСІМЕН ЖАСАЛҒАН СХЕМАЛАРДЫҢ ФОТОСУРЕТТЕРІ АЖЫРАТЫЛАДЫ.

Slide 5

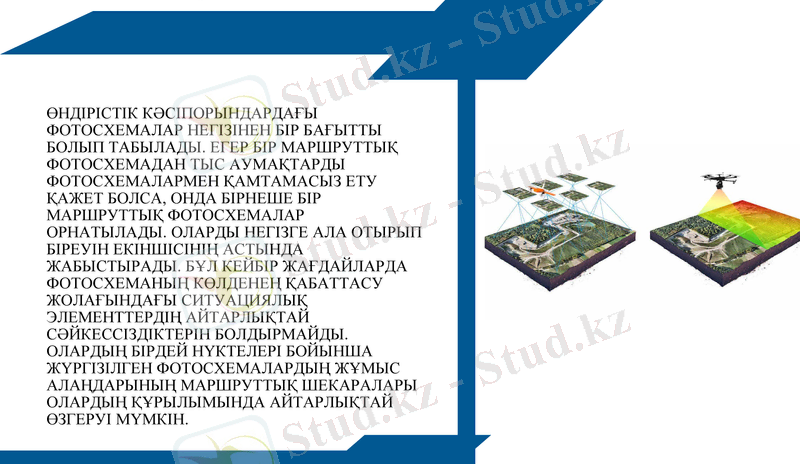

ӨНДІРІСТІК КӘСІПОРЫНДАРДАҒЫ ФОТОСХЕМАЛАР НЕГІЗІНЕН БІР БАҒЫТТЫ БОЛЫП ТАБЫЛАДЫ. ЕГЕР БІР МАРШРУТТЫҚ ФОТОСХЕМАДАН ТЫС АУМАҚТАРДЫ ФОТОСХЕМАЛАРМЕН ҚАМТАМАСЫЗ ЕТУ ҚАЖЕТ БОЛСА, ОНДА БІРНЕШЕ БІР МАРШРУТТЫҚ ФОТОСХЕМАЛАР ОРНАТЫЛАДЫ. ОЛАРДЫ НЕГІЗГЕ АЛА ОТЫРЫП БІРЕУІН ЕКІНШІСІНІҢ АСТЫНДА ЖАБЫСТЫРАДЫ. БҰЛ КЕЙБІР ЖАҒДАЙЛАРДА ФОТОСХЕМАНЫҢ КӨЛДЕНЕҢ ҚАБАТТАСУ ЖОЛАҒЫНДАҒЫ СИТУАЦИЯЛЫҚ ЭЛЕМЕНТТЕРДІҢ АЙТАРЛЫҚТАЙ СӘЙКЕССІЗДІКТЕРІН БОЛДЫРМАЙДЫ. ОЛАРДЫҢ БІРДЕЙ НҮКТЕЛЕРІ БОЙЫНША ЖҮРГІЗІЛГЕН ФОТОСХЕМАЛАРДЫҢ ЖҰМЫС АЛАҢДАРЫНЫҢ МАРШРУТТЫҚ ШЕКАРАЛАРЫ ОЛАРДЫҢ ҚҰРЫЛЫМЫНДА АЙТАРЛЫҚТАЙ ӨЗГЕРУІ МҮМКІН.

Slide 6

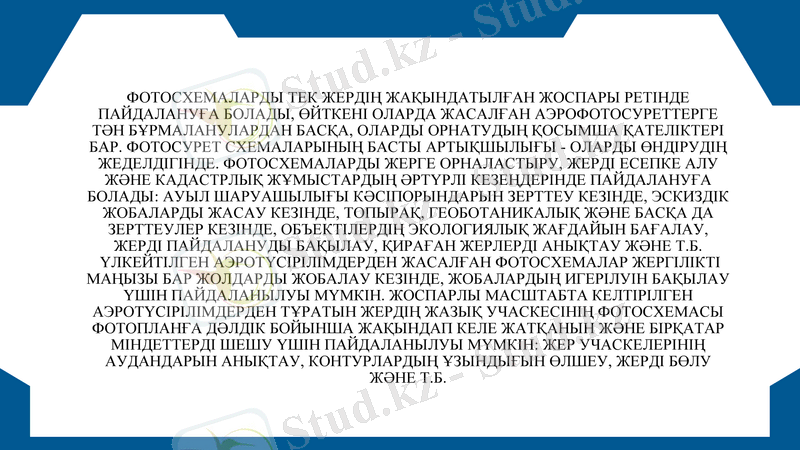

ФОТОСХЕМАЛАРДЫ ТЕК ЖЕРДІҢ ЖАҚЫНДАТЫЛҒАН ЖОСПАРЫ РЕТІНДЕ ПАЙДАЛАНУҒА БОЛАДЫ, ӨЙТКЕНІ ОЛАРДА ЖАСАЛҒАН АЭРОФОТОСУРЕТТЕРГЕ ТӘН БҰРМАЛАНУЛАРДАН БАСҚА, ОЛАРДЫ ОРНАТУДЫҢ ҚОСЫМША ҚАТЕЛІКТЕРІ БАР. ФОТОСУРЕТ СХЕМАЛАРЫНЫҢ БАСТЫ АРТЫҚШЫЛЫҒЫ - ОЛАРДЫ ӨНДІРУДІҢ ЖЕДЕЛДІГІНДЕ. ФОТОСХЕМАЛАРДЫ ЖЕРГЕ ОРНАЛАСТЫРУ, ЖЕРДІ ЕСЕПКЕ АЛУ ЖӘНЕ КАДАСТРЛЫҚ ЖҰМЫСТАРДЫҢ ӘРТҮРЛІ КЕЗЕҢДЕРІНДЕ ПАЙДАЛАНУҒА БОЛАДЫ: АУЫЛ ШАРУАШЫЛЫҒЫ КӘСІПОРЫНДАРЫН ЗЕРТТЕУ КЕЗІНДЕ, ЭСКИЗДІК ЖОБАЛАРДЫ ЖАСАУ КЕЗІНДЕ, ТОПЫРАҚ, ГЕОБОТАНИКАЛЫҚ ЖӘНЕ БАСҚА ДА ЗЕРТТЕУЛЕР КЕЗІНДЕ, ОБЪЕКТІЛЕРДІҢ ЭКОЛОГИЯЛЫҚ ЖАҒДАЙЫН БАҒАЛАУ, ЖЕРДІ ПАЙДАЛАНУДЫ БАҚЫЛАУ, ҚИРАҒАН ЖЕРЛЕРДІ АНЫҚТАУ ЖӘНЕ Т. Б.

ҮЛКЕЙТІЛГЕН АЭРОТҮСІРІЛІМДЕРДЕН ЖАСАЛҒАН ФОТОСХЕМАЛАР ЖЕРГІЛІКТІ МАҢЫЗЫ БАР ЖОЛДАРДЫ ЖОБАЛАУ КЕЗІНДЕ, ЖОБАЛАРДЫҢ ИГЕРІЛУІН БАҚЫЛАУ ҮШІН ПАЙДАЛАНЫЛУЫ МҮМКІН. ЖОСПАРЛЫ МАСШТАБТА КЕЛТІРІЛГЕН АЭРОТҮСІРІЛІМДЕРДЕН ТҰРАТЫН ЖЕРДІҢ ЖАЗЫҚ УЧАСКЕСІНІҢ ФОТОСХЕМАСЫ ФОТОПЛАНҒА ДӘЛДІК БОЙЫНША ЖАҚЫНДАП КЕЛЕ ЖАТҚАНЫН ЖӘНЕ БІРҚАТАР МІНДЕТТЕРДІ ШЕШУ ҮШІН ПАЙДАЛАНЫЛУЫ МҮМКІН: ЖЕР УЧАСКЕЛЕРІНІҢ АУДАНДАРЫН АНЫҚТАУ, КОНТУРЛАРДЫҢ ҰЗЫНДЫҒЫН ӨЛШЕУ, ЖЕРДІ БӨЛУ ЖӘНЕ Т. Б.

Slide 7

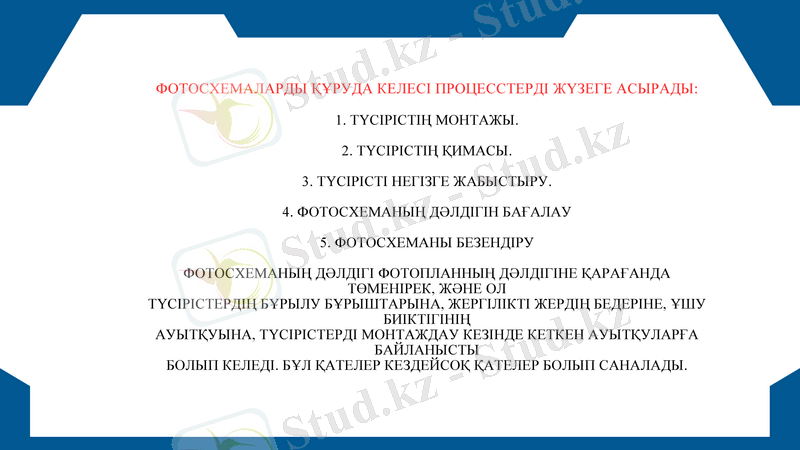

ФОТОСХЕМАЛАРДЫ ҚҰРУДА КЕЛЕСІ ПРОЦЕССТЕРДІ ЖҮЗЕГЕ АСЫРАДЫ:

1. ТҮСІРІСТІҢ МОНТАЖЫ.

2. ТҮСІРІСТІҢ ҚИМАСЫ.

3. ТҮСІРІСТІ НЕГІЗГЕ ЖАБЫСТЫРУ.

4. ФОТОСХЕМАНЫҢ ДƏЛДІГІН БАҒАЛАУ

5. ФОТОСХЕМАНЫ БЕЗЕНДІРУ

ФОТОСХЕМАНЫҢ ДƏЛДІГІ ФОТОПЛАННЫҢ ДƏЛДІГІНЕ ҚАРАҒАНДА ТӨМЕНІРЕК, ЖƏНЕ ОЛ

ТҮСІРІСТЕРДІҢ БҰРЫЛУ БҰРЫШТАРЫНА, ЖЕРГІЛІКТІ ЖЕРДІҢ БЕДЕРІНЕ, ҰШУ БИІКТІГІНІҢ

АУЫТҚУЫНА, ТҮСІРІСТЕРДІ МОНТАЖДАУ КЕЗІНДЕ КЕТКЕН АУЫТҚУЛАРҒА БАЙЛАНЫСТЫ

БОЛЫП КЕЛЕДІ. БҰЛ ҚАТЕЛЕР КЕЗДЕЙСОҚ ҚАТЕЛЕР БОЛЫП САНАЛАДЫ.

Slide 8

ЖҰМЫС БЕЛГІЛІ БІР РЕТПЕН ОРЫНДАЛАДЫ.

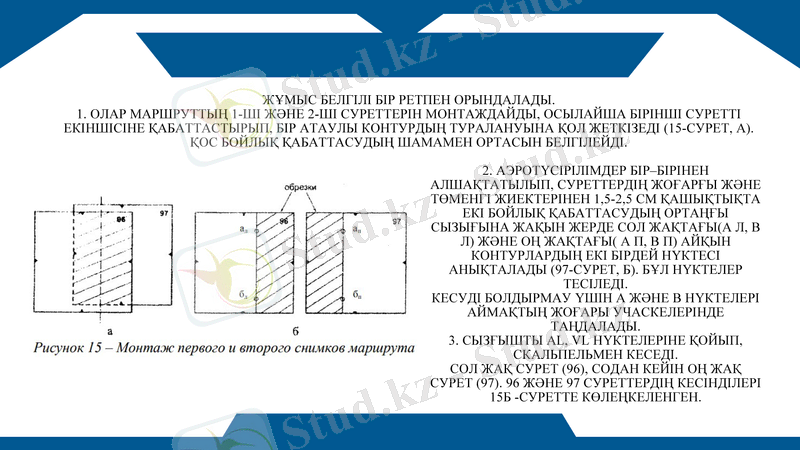

1. ОЛАР МАРШРУТТЫҢ 1-ШІ ЖӘНЕ 2-ШІ СУРЕТТЕРІН МОНТАЖДАЙДЫ, ОСЫЛАЙША БІРІНШІ СУРЕТТІ ЕКІНШІСІНЕ ҚАБАТТАСТЫРЫП, БІР АТАУЛЫ КОНТУРДЫҢ ТУРАЛАНУЫНА ҚОЛ ЖЕТКІЗЕДІ (15-СУРЕТ, А) . ҚОС БОЙЛЫҚ ҚАБАТТАСУДЫҢ ШАМАМЕН ОРТАСЫН БЕЛГІЛЕЙДІ.

2. АЭРОТҮСІРІЛІМДЕР БІР-БІРІНЕН АЛШАҚТАТЫЛЫП, СУРЕТТЕРДІҢ ЖОҒАРҒЫ ЖӘНЕ ТӨМЕНГІ ЖИЕКТЕРІНЕН 1, 5-2, 5 СМ ҚАШЫҚТЫҚТА ЕКІ БОЙЛЫҚ ҚАБАТТАСУДЫҢ ОРТАҢҒЫ СЫЗЫҒЫНА ЖАҚЫН ЖЕРДЕ СОЛ ЖАҚТАҒЫ(А Л, В Л) ЖӘНЕ ОҢ ЖАҚТАҒЫ( A П, B П) АЙҚЫН КОНТУРЛАРДЫҢ ЕКІ БІРДЕЙ НҮКТЕСІ АНЫҚТАЛАДЫ (97-СУРЕТ, Б) . БҰЛ НҮКТЕЛЕР ТЕСІЛЕДІ.

КЕСУДІ БОЛДЫРМАУ ҮШІН А ЖӘНЕ В НҮКТЕЛЕРІ АЙМАҚТЫҢ ЖОҒАРЫ УЧАСКЕЛЕРІНДЕ ТАҢДАЛАДЫ.

3. СЫЗҒЫШТЫ AL, VL НҮКТЕЛЕРІНЕ ҚОЙЫП, СКАЛЬПЕЛЬМЕН КЕСЕДІ.

СОЛ ЖАҚ СУРЕТ (96), СОДАН КЕЙІН ОҢ ЖАҚ СУРЕТ (97) . 96 ЖӘНЕ 97 СУРЕТТЕРДІҢ КЕСІНДІЛЕРІ 15Б -СУРЕТТЕ КӨЛЕҢКЕЛЕНГЕН.

Slide 9

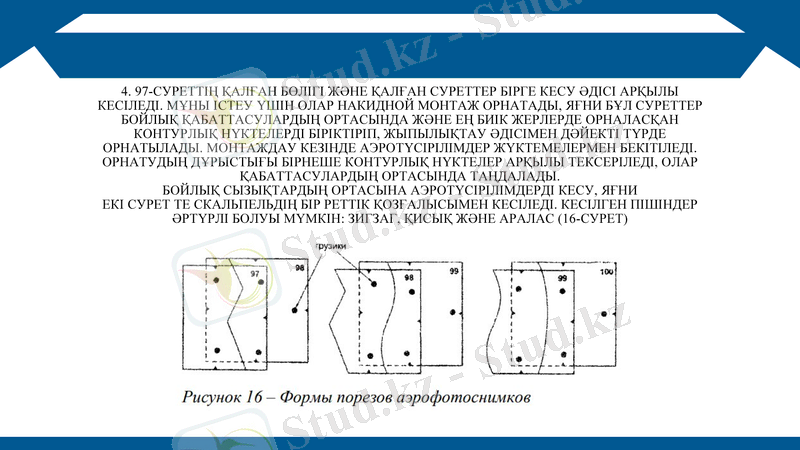

4. 97-СУРЕТТІҢ ҚАЛҒАН БӨЛІГІ ЖӘНЕ ҚАЛҒАН СУРЕТТЕР БІРГЕ КЕСУ ӘДІСІ АРҚЫЛЫ КЕСІЛЕДІ. МҰНЫ ІСТЕУ ҮШІН ОЛАР НАКИДНОЙ МОНТАЖ ОРНАТАДЫ, ЯҒНИ БҰЛ СУРЕТТЕР БОЙЛЫҚ ҚАБАТТАСУЛАРДЫҢ ОРТАСЫНДА ЖӘНЕ ЕҢ БИІК ЖЕРЛЕРДЕ ОРНАЛАСҚАН КОНТУРЛЫҚ НҮКТЕЛЕРДІ БІРІКТІРІП, ЖЫПЫЛЫҚТАУ ӘДІСІМЕН ДӘЙЕКТІ ТҮРДЕ ОРНАТЫЛАДЫ. МОНТАЖДАУ КЕЗІНДЕ АЭРОТҮСІРІЛІМДЕР ЖҮКТЕМЕЛЕРМЕН БЕКІТІЛЕДІ. ОРНАТУДЫҢ ДҰРЫСТЫҒЫ БІРНЕШЕ КОНТУРЛЫҚ НҮКТЕЛЕР АРҚЫЛЫ ТЕКСЕРІЛЕДІ, ОЛАР ҚАБАТТАСУЛАРДЫҢ ОРТАСЫНДА ТАҢДАЛАДЫ.

БОЙЛЫҚ СЫЗЫҚТАРДЫҢ ОРТАСЫНА АЭРОТҮСІРІЛІМДЕРДІ КЕСУ, ЯҒНИ

ЕКІ СУРЕТ ТЕ СКАЛЬПЕЛЬДІҢ БІР РЕТТІК ҚОЗҒАЛЫСЫМЕН КЕСІЛЕДІ. КЕСІЛГЕН ПІШІНДЕР ӘРТҮРЛІ БОЛУЫ МҮМКІН: ЗИГЗАГ, ҚИСЫҚ ЖӘНЕ АРАЛАС (16-СУРЕТ)

Slide 10

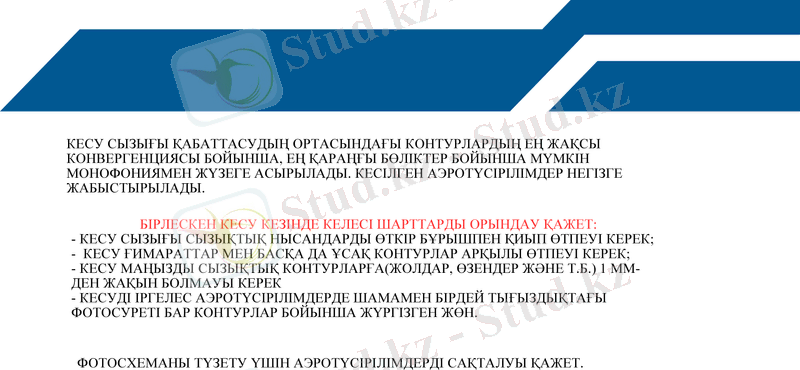

КЕСУ СЫЗЫҒЫ ҚАБАТТАСУДЫҢ ОРТАСЫНДАҒЫ КОНТУРЛАРДЫҢ ЕҢ ЖАҚСЫ КОНВЕРГЕНЦИЯСЫ БОЙЫНША, ЕҢ ҚАРАҢҒЫ БӨЛІКТЕР БОЙЫНША МҮМКІН МОНОФОНИЯМЕН ЖҮЗЕГЕ АСЫРЫЛАДЫ. КЕСІЛГЕН АЭРОТҮСІРІЛІМДЕР НЕГІЗГЕ ЖАБЫСТЫРЫЛАДЫ.

БІРЛЕСКЕН КЕСУ КЕЗІНДЕ КЕЛЕСІ ШАРТТАРДЫ ОРЫНДАУ ҚАЖЕТ:

- КЕСУ СЫЗЫҒЫ СЫЗЫҚТЫҚ НЫСАНДАРДЫ ӨТКІР БҰРЫШПЕН ҚИЫП ӨТПЕУІ КЕРЕК;

- КЕСУ ҒИМАРАТТАР МЕН БАСҚА ДА ҰСАҚ КОНТУРЛАР АРҚЫЛЫ ӨТПЕУІ КЕРЕК;

- КЕСУ МАҢЫЗДЫ СЫЗЫҚТЫҚ КОНТУРЛАРҒА(ЖОЛДАР, ӨЗЕНДЕР ЖӘНЕ Т. Б. ) 1 ММ-ДЕН ЖАҚЫН БОЛМАУЫ КЕРЕК

- КЕСУДІ ІРГЕЛЕС АЭРОТҮСІРІЛІМДЕРДЕ ШАМАМЕН БІРДЕЙ ТЫҒЫЗДЫҚТАҒЫ ФОТОСУРЕТІ БАР КОНТУРЛАР БОЙЫНША ЖҮРГІЗГЕН ЖӨН.

ФОТОСХЕМАНЫ ТҮЗЕТУ ҮШІН АЭРОТҮСІРІЛІМДЕРДІ САҚТАЛУЫ ҚАЖЕТ.

Slide 11

PROJECT PORTFOLIO

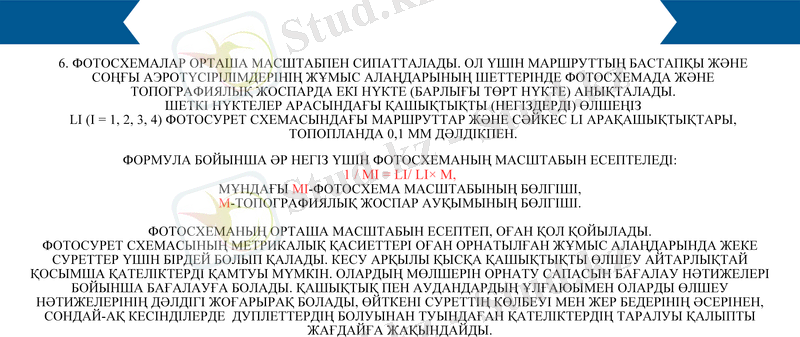

6. ФОТОСХЕМАЛАР ОРТАША МАСШТАБПЕН СИПАТТАЛАДЫ. ОЛ ҮШІН МАРШРУТТЫҢ БАСТАПҚЫ ЖӘНЕ СОҢҒЫ АЭРОТҮСІРІЛІМДЕРІНІҢ ЖҰМЫС АЛАҢДАРЫНЫҢ ШЕТТЕРІНДЕ ФОТОСХЕМАДА ЖӘНЕ ТОПОГРАФИЯЛЫҚ ЖОСПАРДА ЕКІ НҮКТЕ (БАРЛЫҒЫ ТӨРТ НҮКТЕ) АНЫҚТАЛАДЫ.

ШЕТКІ НҮКТЕЛЕР АРАСЫНДАҒЫ ҚАШЫҚТЫҚТЫ (НЕГІЗДЕРДІ) ӨЛШЕҢІЗ

LI (I = 1, 2, 3, 4) ФОТОСУРЕТ СХЕМАСЫНДАҒЫ МАРШРУТТАР ЖӘНЕ СӘЙКЕС LI АРАҚАШЫҚТЫҚТАРЫ, ТОПОПЛАНДА 0, 1 ММ ДӘЛДІКПЕН.

ФОРМУЛА БОЙЫНША ӘР НЕГІЗ ҮШІН ФОТОСХЕМАНЫҢ МАСШТАБЫН ЕСЕПТЕЛЕДІ:

1 / MI = LI/ LI× M,

МҰНДАҒЫ MI-ФОТОСХЕМА МАСШТАБЫНЫҢ БӨЛГІШІ,

М-ТОПОГРАФИЯЛЫҚ ЖОСПАР АУҚЫМЫНЫҢ БӨЛГІШІ.

ФОТОСХЕМАНЫҢ ОРТАША МАСШТАБЫН ЕСЕПТЕП, ОҒАН ҚОЛ ҚОЙЫЛАДЫ.
