ЭЕМ қателіктерінің және ақаулықтарының жіктелуі. *.

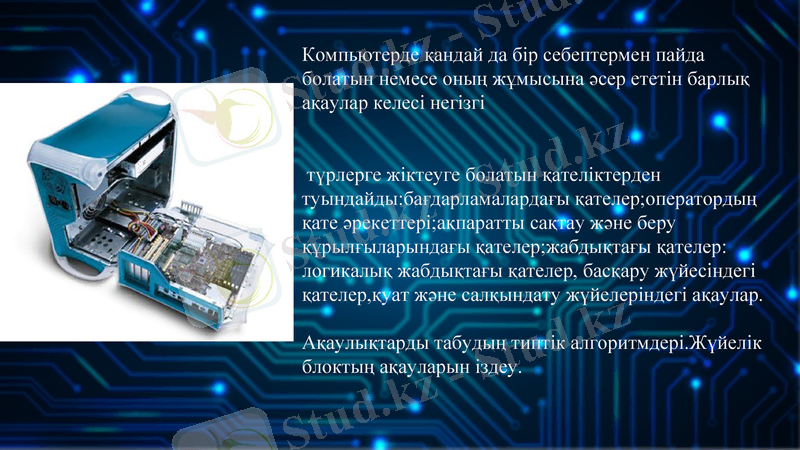

Компьютерде қандай да бір себептермен пайда болатын
немесе оның жұмысына әсер ететін барлық ақаулар
келесі негізгі

түрлерге жіктеуге болатын қателіктерден
туындайды:бағдарламалардағы қателер;оператордың
қате әрекеттері;ақпаратты сақтау және беру
құрылғыларындағы қателер;жабдықтағы қателер:
логикалық жабдықтағы қателер, басқару жүйесіндегі
қателер,қуат және салқындату жүйелеріндегі ақаулар.

Ақаулықтарды табудың типтік алгоритмдері.Жүйелік
блоктың ақауларын іздеу.

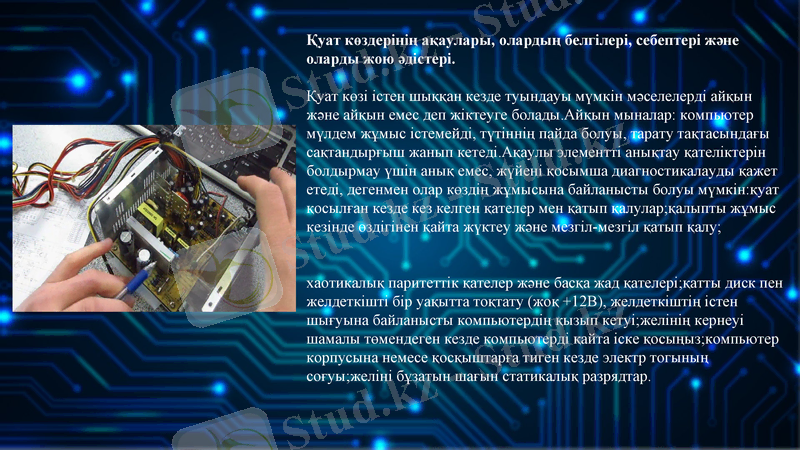

Қуат көздерінің ақаулары, олардың белгілері, себептері және
оларды жою әдістері.

Қуат көзі істен шыққан кезде туындауы мүмкін мәселелерді айқын
және айқын емес деп жіктеуге болады.Айқын мыналар: компьютер
мүлдем жұмыс істемейді, түтіннің пайда болуы, тарату тақтасындағы
сақтандырғыш жанып кетеді.Ақаулы элементті анықтау қателіктерін
болдырмау үшін анық емес, жүйені қосымша диагностикалауды қажет
етеді, дегенмен олар көздің жұмысына байланысты болуы мүмкін:қуат
қосылған кезде кез келген қателер мен қатып қалулар;қалыпты жұмыс
кезінде өздігінен қайта жүктеу және мезгіл-мезгіл қатып қалу;

хаотикалық паритеттік қателер және басқа жад қателері;қатты диск пен
желдеткішті бір уақытта тоқтату (жоқ +12В), желдеткіштің істен
шығуына байланысты компьютердің қызып кетуі;желінің кернеуі
шамалы төмендеген кезде компьютерді қайта іске қосыңыз;компьютер
корпусына немесе қосқыштарға тиген кезде электр тогының
соғуы;желіні бұзатын шағын статикалық разрядтар.

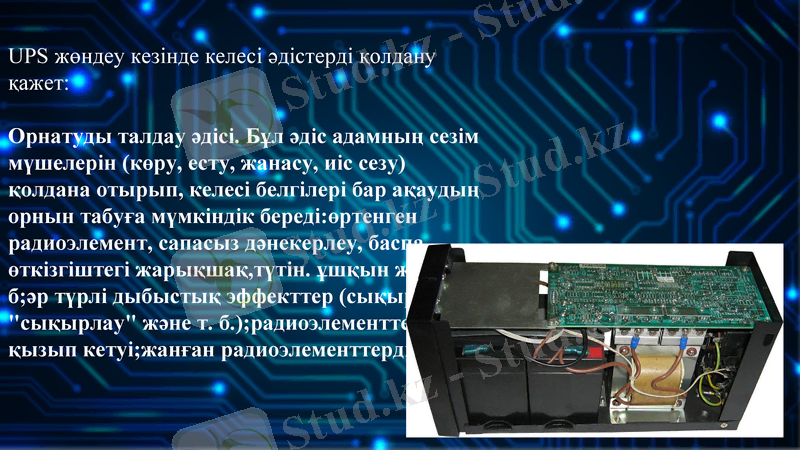

UPS жөндеу кезінде келесі әдістерді қолдану
қажет:

Орнатуды талдау әдісі. Бұл әдіс адамның сезім
мүшелерін (көру, есту, жанасу, иіс сезу)
қолдана отырып, келесі белгілері бар ақаудың
орнын табуға мүмкіндік береді:өртенген
радиоэлемент, сапасыз дәнекерлеу, баспа
өткізгіштегі жарықшақ,түтін. ұшқын және т.
б;әр түрлі дыбыстық эффекттер (сықырлау,
"сықырлау" және т. б.);радиоэлементтердің
қызып кетуі;жанған радиоэлементтердің иісі

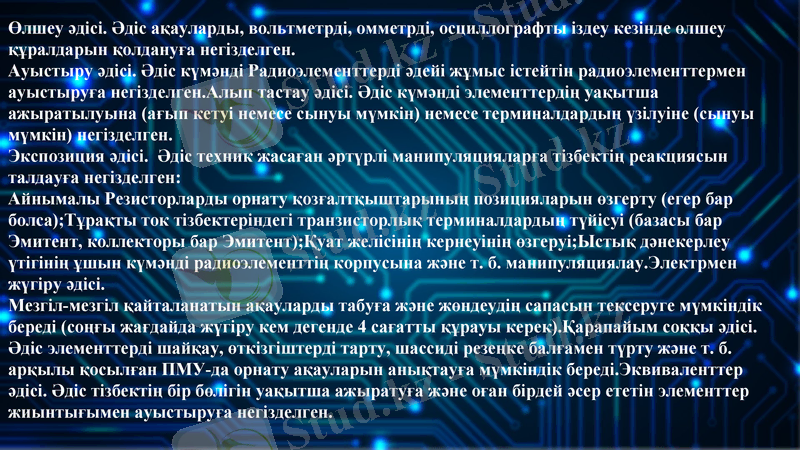

Өлшеу әдісі. Әдіс ақауларды, вольтметрді, омметрді, осциллографты іздеу кезінде өлшеу
құралдарын қолдануға негізделген.
Ауыстыру әдісі. Әдіс күмәнді Радиоэлементтерді әдейі жұмыс істейтін радиоэлементтермен
ауыстыруға негізделген.Алып тастау әдісі. Әдіс күмәнді элементтердің уақытша
ажыратылуына (ағып кетуі немесе сынуы мүмкін) немесе терминалдардың үзілуіне (сынуы
мүмкін) негізделген.
Экспозиция әдісі. Әдіс техник жасаған әртүрлі манипуляцияларға тізбектің реакциясын
талдауға негізделген:
Айнымалы Резисторларды орнату қозғалтқыштарының позицияларын өзгерту (егер бар
болса);Тұрақты ток тізбектеріндегі транзисторлық терминалдардың түйісуі (базасы бар
Эмитент, коллекторы бар Эмитент);Қуат желісінің кернеуінің өзгеруі;Ыстық дәнекерлеу
үтігінің ұшын күмәнді радиоэлементтің корпусына және т. б. манипуляциялау.Электрмен
жүгіру әдісі.
Мезгіл-мезгіл қайталанатын ақауларды табуға және жөндеудің сапасын тексеруге мүмкіндік
береді (соңғы жағдайда жүгіру кем дегенде 4 сағатты құрауы керек).Қарапайым соққы әдісі.
Әдіс элементтерді шайқау, өткізгіштерді тарту, шассиді резеңке балғамен түрту және т. б.
арқылы қосылған ПМУ-да орнату ақауларын анықтауға мүмкіндік береді.Эквиваленттер
әдісі. Әдіс тізбектің бір бөлігін уақытша ажыратуға және оған бірдей әсер ететін элементтер
жиынтығымен ауыстыруға негізделген.

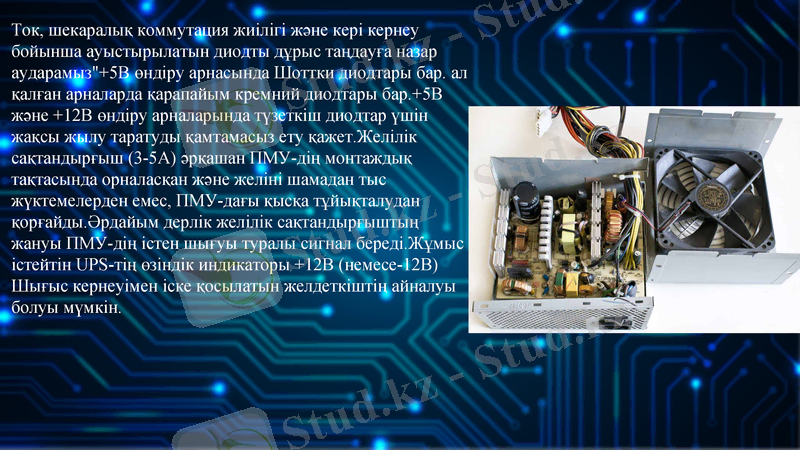

Ток, шекаралық коммутация жиілігі және кері кернеу
бойынша ауыстырылатын диодты дұрыс таңдауға назар
аударамыз"+5В өндіру арнасында Шоттки диодтары бар. ал
қалған арналарда қарапайым кремний диодтары бар.+5В
және +12В өндіру арналарында түзеткіш диодтар үшін
жақсы жылу таратуды қамтамасыз ету қажет.Желілік
сақтандырғыш (3-5А) әрқашан ПМУ-дің монтаждық
тақтасында орналасқан және желіні шамадан тыс
жүктемелерден емес, ПМУ-дағы қысқа тұйықталудан
қорғайды.Әрдайым дерлік желілік сақтандырғыштың
жануы ПМУ-дің істен шығуы туралы сигнал береді.Жұмыс
істейтін UPS-тің өзіндік индикаторы +12В (немесе-12В)
Шығыс кернеуімен іске қосылатын желдеткіштің айналуы
болуы мүмкін.
Звуковой сигнал Ошибка
1 короткий Сбой при обновлении DRAM
2 коротких Сбой в схеме контроля по четности
3 коротких Сбой в базовой области RAM 64 кб
4 коротких Сбой системного таймера
5 коротких Сбой процессора
6 коротких Ошибка контроллера клавиатуры
7 коротких Ошибка виртуального режима
8 коротких Сбой теста памяти
9 коротких Сбой контрольных сумм ROM BIOS
10 коротких Ошибка CMOS
11 коротких Ошибка КЭШ-памяти
1 длинный 3 коротких Сбой основной или расширенной памяти
1 длинный 8 коротких Не прошел видеотест

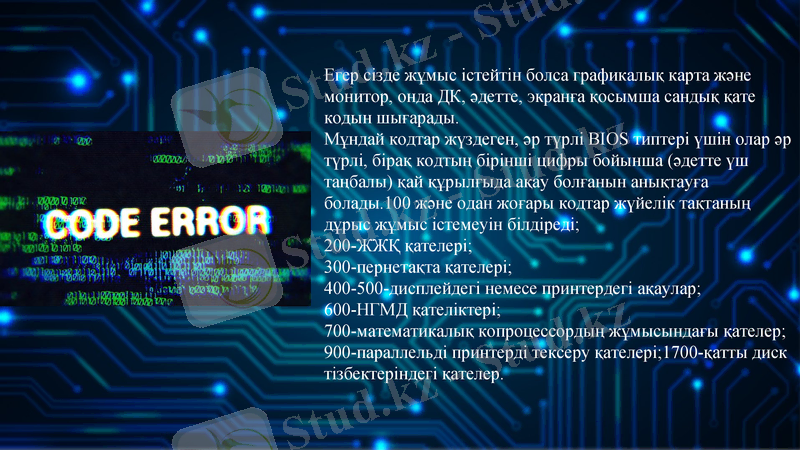

Егер сізде жұмыс істейтін болса графикалық карта және
монитор, онда ДК, әдетте, экранға қосымша сандық қате
кодын шығарады.
Мұндай кодтар жүздеген, әр түрлі BIOS типтері үшін олар әр
түрлі, бірақ кодтың бірінші цифры бойынша (әдетте үш
таңбалы) қай құрылғыда ақау болғанын анықтауға
болады.100 және одан жоғары кодтар жүйелік тақтаның
дұрыс жұмыс істемеуін білдіреді;
200-ЖЖҚ қателері;
300-пернетақта қателері;
400-500-дисплейдегі немесе принтердегі ақаулар;
600-НГМД қателіктері;
700-математикалық копроцессордың жұмысындағы қателер;
900-параллельді принтерді тексеру қателері;1700-қатты диск
тізбектеріндегі қателер.
200-ошибки ОЗУ;300-ошибки
клавиатуры;400-500-неисправности
дисплея или принтера;600-ошибки
НГМД;700-ошибки в работе
математического сопроцессора;900-
ошибки проверки параллельного
принтера;1700-ошибки в цепях жестких
дисков.
MBR- (Master Boot Record) - главная загрузочная запись.
PT- (Partition Table) - таблица разделов.
NSB-(Non-System Bootstrap) внесистемный загрузчик
BA (Boot Area) - загрузочная область операционной
системы
BR (Boot Record) - загрузочная запись OC.
ROOT - Корневой каталог диска
SMBR-(Secondary Master Boot Record) -вторичная MBR
LDT - (Logical Disk Table) таблица разделов логического
диска.

Любые нарушения в системной области
отображаются как ошибки файловой системы.
