Атом электр станцияларында электр энергиясын алу

Презентация қосу

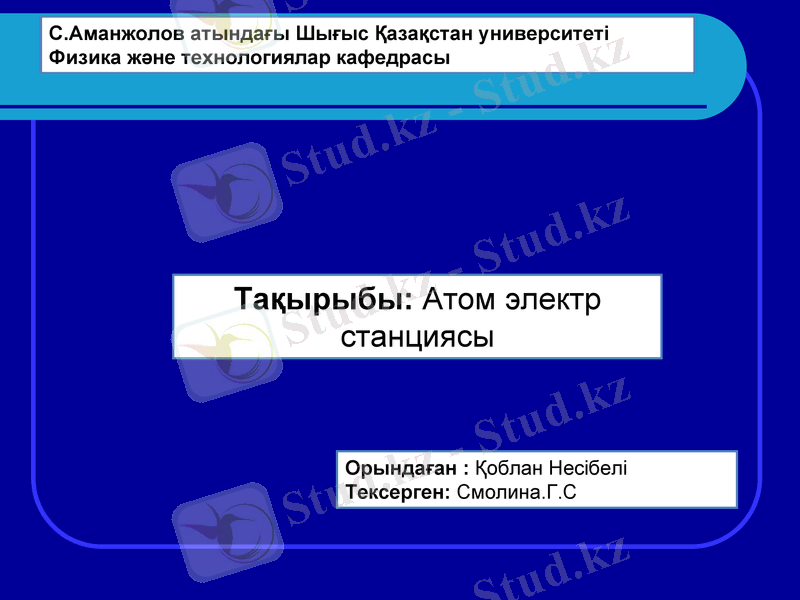

С.Аманжолов атындағы Шығыс Қазақстан университеті
Физика және технологиялар кафедрасы

Тақырыбы: Атом электр
станциясы

Орындаған : Қоблан Несібелі
Тексерген: Смолина.Г.С

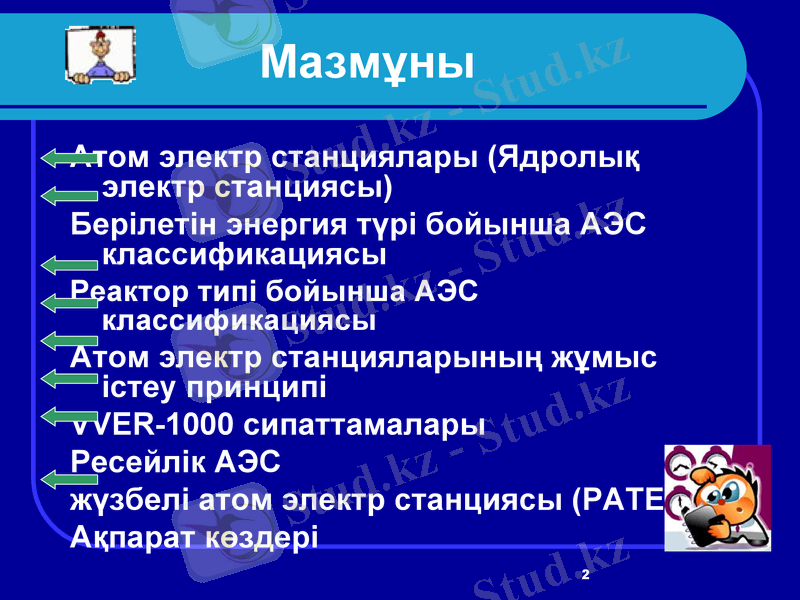

Мазмұны
Атом электр станциялары (Ядролық электр
станциясы)
Берілетін энергия түрі бойынша АЭС
классификациясы
Реактор типі бойынша АЭС классификациясы
Атом электр станцияларының жұмыс істеу
принципі
VVER-1000 сипаттамалары
Ресейлік АЭС
жүзбелі атом электр станциясы (PATES)
Ақпарат көздері

Атом электр станциялары
(Ядролық электр станциясы)

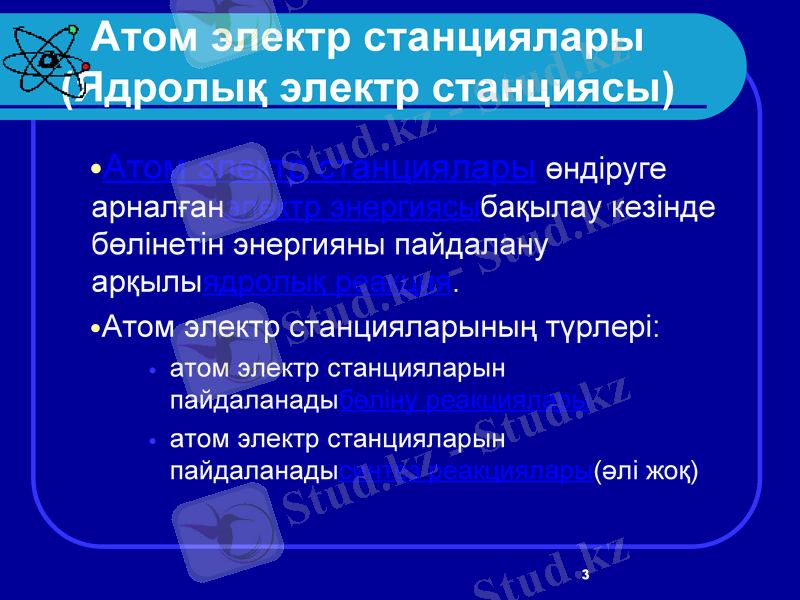

Атом электр станциялары өндіруге
арналғанэлектр энергиясыбақылау кезінде
бөлінетін энергияны пайдалану арқылы
ядролық реакция.
Атом электр станцияларының түрлері:
атом электр станцияларын пайдаланады
бөліну реакциялары
атом электр станцияларын пайдаланады

синтез реакциялары(әлі жоқ)

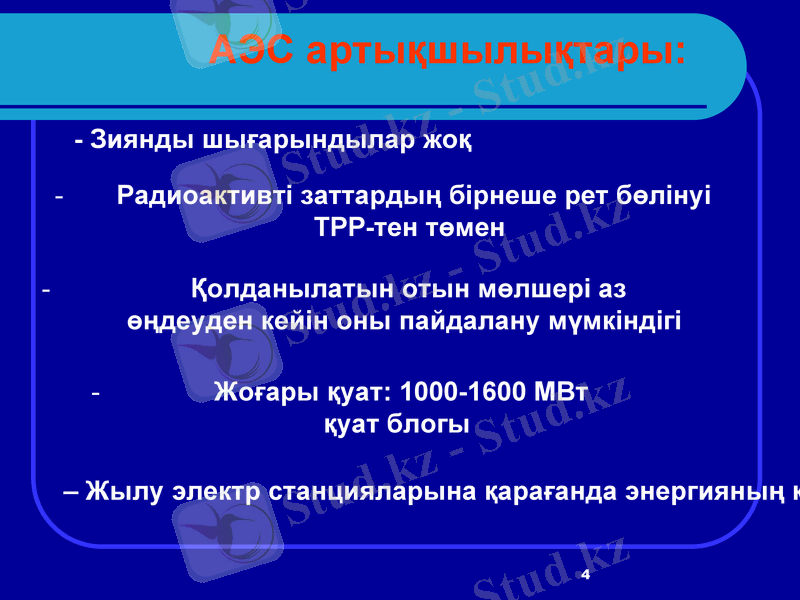

АЭС артықшылықтары:

- Зиянды шығарындылар жоқ

- Радиоактивті заттардың бірнеше рет бөлінуі
TPP-тен төмен

- Қолданылатын отын мөлшері аз
өңдеуден кейін оны пайдалану мүмкіндігі

-Жоғары қуат: 1000-1600 МВт
қуат блогы

лектр станцияларына қарағанда энергияның құны төмен

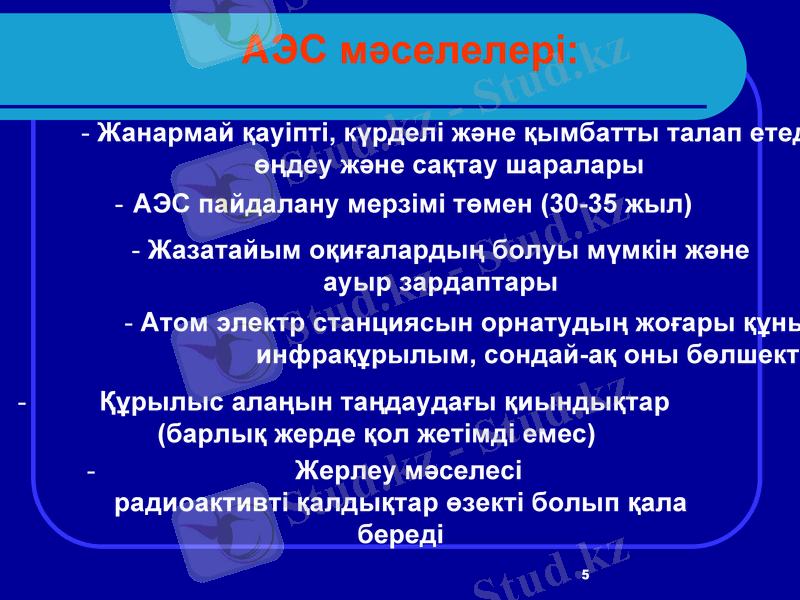

АЭС мәселелері:
- Жанармай қауіпті, күрделі және қымбатты талап етеді
өңдеу және сақтау шаралары
- АЭС пайдалану мерзімі төмен (30-35 жыл)
- Жазатайым оқиғалардың болуы мүмкін және
ауыр зардаптары
Атом электр станциясын орнатудың жоғары құны және оның
инфрақұрылым, сондай-ақ оны бөлшектеу
- Құрылыс алаңын таңдаудағы қиындықтар
(барлық жерде қол жетімді емес)
- Жерлеу мәселесі
радиоактивті қалдықтар өзекті болып қала
береді

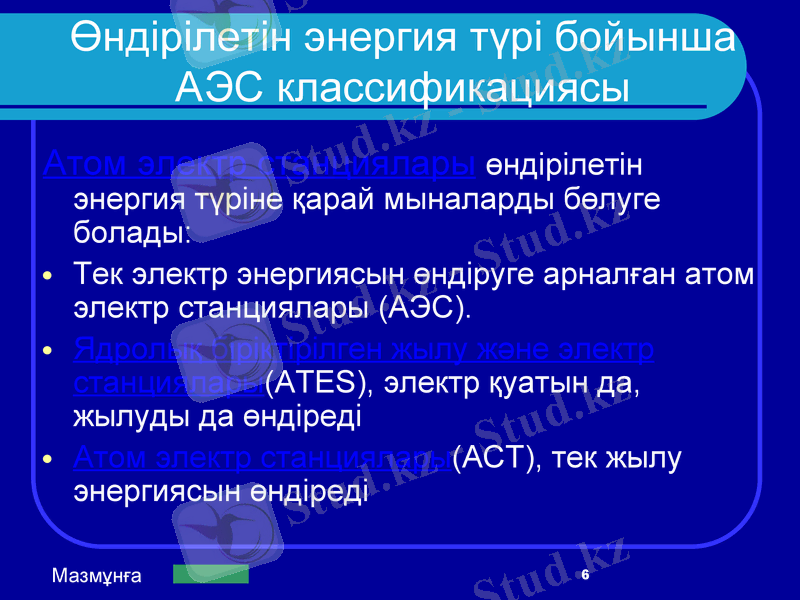

Өндірілетін энергия түрі бойынша
АЭС классификациясы
Атом электр станциялары өндірілетін
энергия түріне қарай мыналарды бөлуге
болады:
Тек электр энергиясын өндіруге арналған атом
электр станциялары (АЭС).
Ядролық біріктірілген жылу және электр станц
иялары
(ATES), электр қуатын да, жылуды да өндіреді
Атом электр станциялары(АСТ), тек жылу
энергиясын өндіреді

Мазмұнға 6

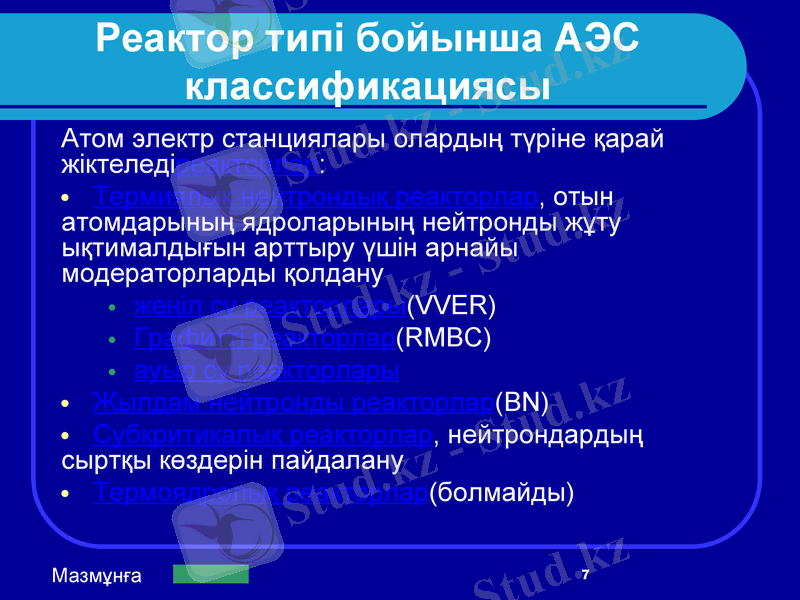

Реактор типі бойынша АЭС
классификациясы
Атом электр станциялары олардың түріне қарай
жіктеледіреакторлар:
Термиялық нейтрондық реакторлар, отын
атомдарының ядроларының нейтронды жұту
ықтималдығын арттыру үшін арнайы модераторларды
қолдану
жеңіл су реакторлары(VVER)
Графитті реакторлар(RMBC)
ауыр су реакторлары
Жылдам нейтронды реакторлар(BN)
Субкритикалық реакторлар, нейтрондардың
сыртқы көздерін пайдалану
Термоядролық реакторлар(болмайды)

Мазмұнға 7

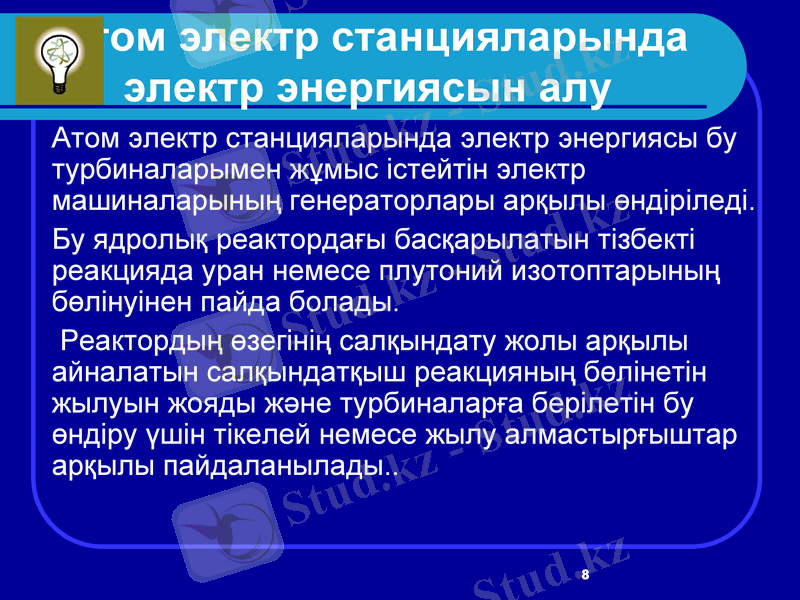

Атом электр станцияларында
электр энергиясын алу
Атом электр станцияларында электр энергиясы бу
турбиналарымен жұмыс істейтін электр
машиналарының генераторлары арқылы
өндіріледі.
Бу ядролық реактордағы басқарылатын тізбекті
реакцияда уран немесе плутоний изотоптарының
бөлінуінен пайда болады.
Реактордың өзегінің салқындату жолы арқылы
айналатын салқындатқыш реакцияның бөлінетін
жылуын жояды және турбиналарға берілетін бу
өндіру үшін тікелей немесе жылу алмастырғыштар
арқылы пайдаланылады..

Атом электр станцияларының
жұмыс істеу принципі

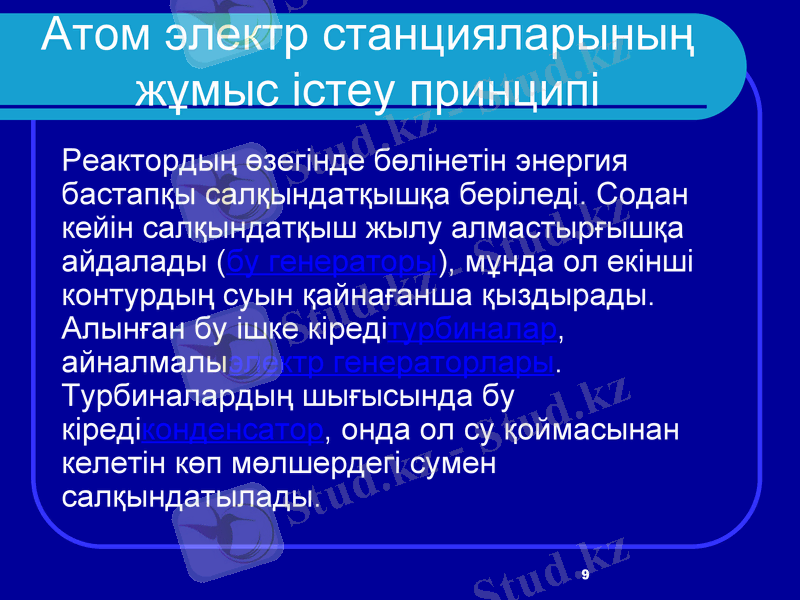

Реактордың өзегінде бөлінетін энергия
бастапқы салқындатқышқа беріледі. Содан
кейін салқындатқыш жылу алмастырғышқа
айдалады (бу генераторы), мұнда ол екінші
контурдың суын қайнағанша қыздырады.
Алынған бу ішке кіредітурбиналар,
айналмалыэлектр генераторлары.
Турбиналардың шығысында бу кіреді
конденсатор, онда ол су қоймасынан келетін
көп мөлшердегі сумен салқындатылады.

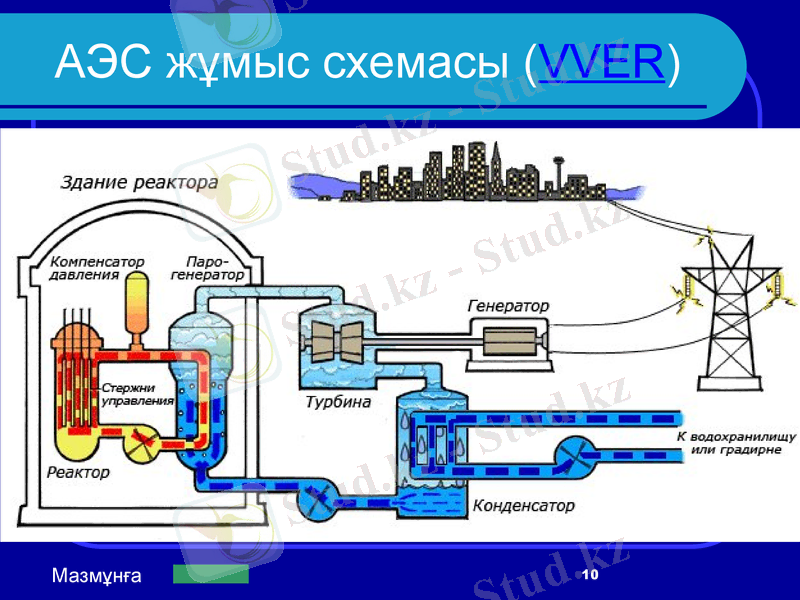

АЭС жұмыс схемасы (VVER)

Мазмұнға 10

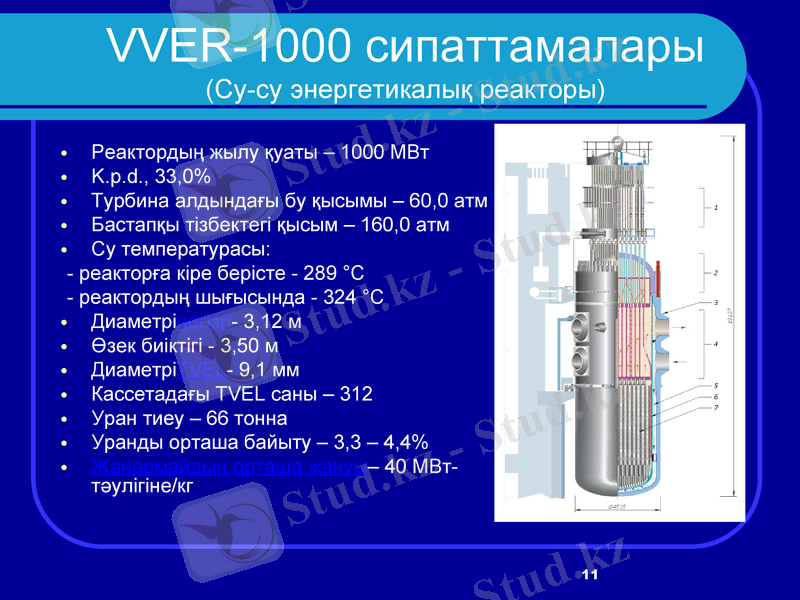

VVER-1000 сипаттамалары
(Су-су энергетикалық реакторы)
Реактордың жылу қуаты – 1000 МВт
K.p.d., 33,0%
Турбина алдындағы бу қысымы – 60,0 атм
Бастапқы тізбектегі қысым – 160,0 атм
Су температурасы:
- реакторға кіре берісте - 289 °С
- реактордың шығысында - 324 °С
Диаметрінегізгі- 3,12 м
Өзек биіктігі - 3,50 м
ДиаметріTVEL- 9,1 мм
Кассетадағы TVEL саны – 312
Уран тиеу – 66 тонна
Уранды орташа байыту – 3,3 – 4,4%
Жанармайдың орташа жануы– 40 МВт-
тәулігіне/кг

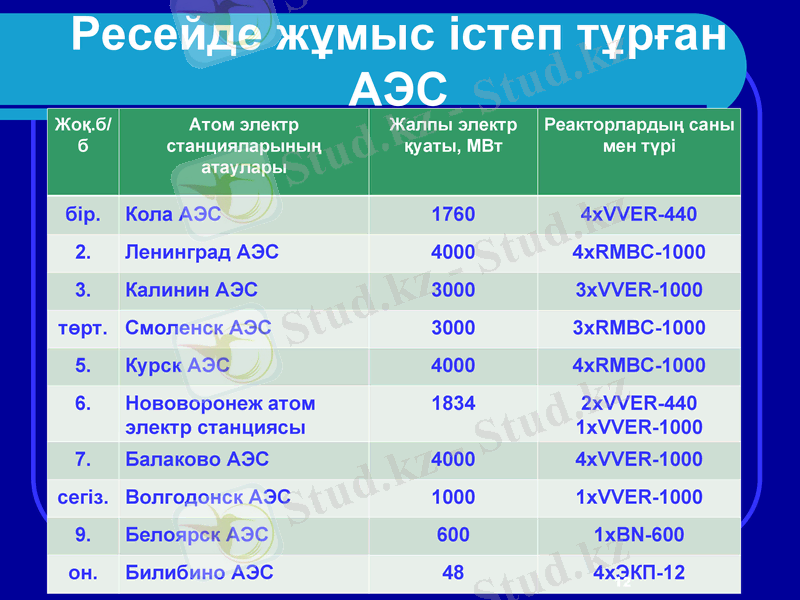

Ресейде жұмыс істеп тұрған
Жоқ.б/
АЭСАтом электр Жалпы электр Реакторлардың саны
б станцияларының қуаты, МВт мен түрі
атаулары

бір. Кола АЭС 1760 4xVVER-440
2. Ленинград АЭС 4000 4xRMBC-1000
3. Калинин АЭС 3000 3xVVER-1000
төрт. Смоленск АЭС 3000 3xRMBC-1000
5. Курск АЭС 4000 4xRMBC-1000
6. Нововоронеж атом 1834 2xVVER-440
электр станциясы 1xVVER-1000
7. Балаково АЭС 4000 4xVVER-1000
сегіз. Волгодонск АЭС 1000 1xVVER-1000
9. Белоярск АЭС 600 1xBN-600
он. Билибино АЭС 48 4хЭКП-12

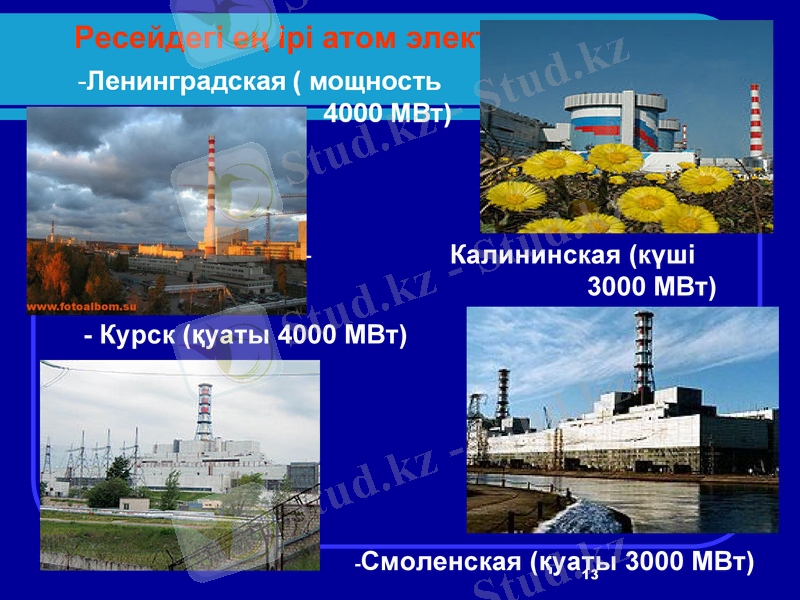

сейдегі ең ірі атом электр станциялары

- Калининская (күші
3000 МВт)
- Курск (қуаты 4000 МВт)

-Смоленская (қуаты
3000 МВт)

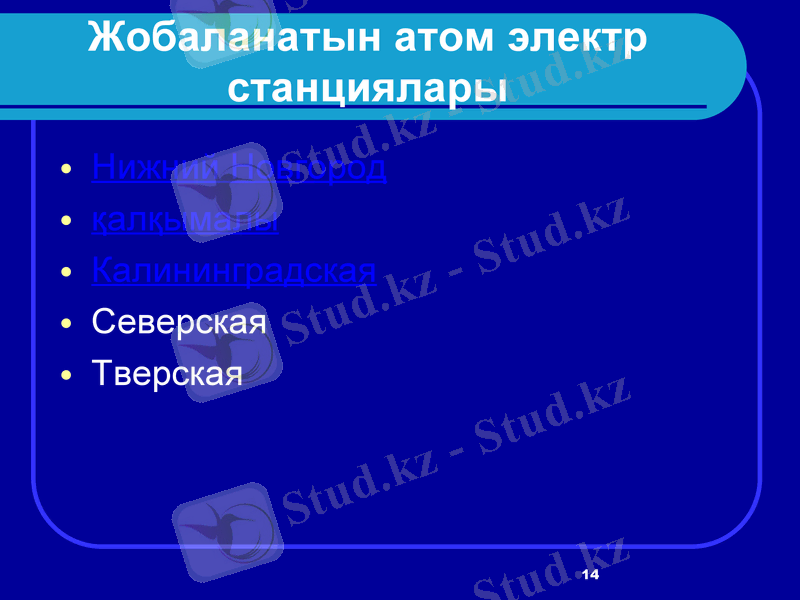

Жобаланатын атом электр
станциялары
Нижний Новгород
қалқымалы
Калининградская
Северская
Тверская

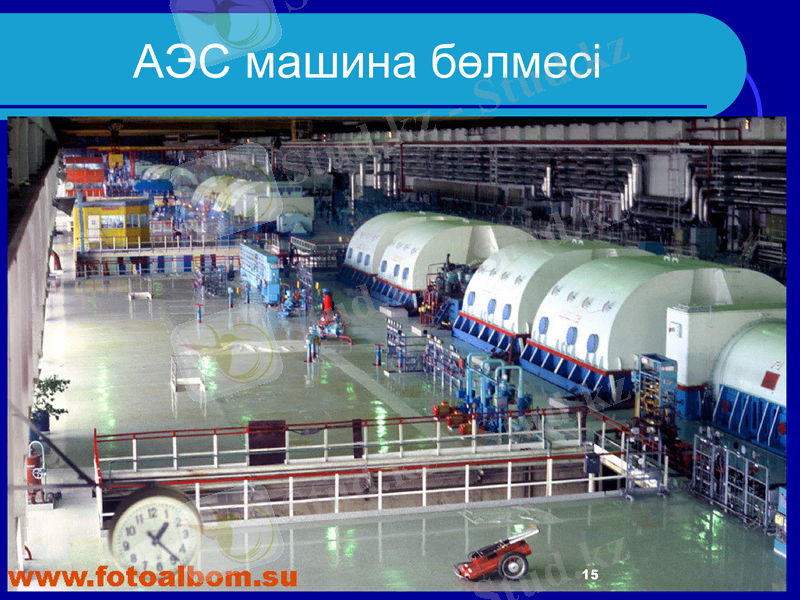

АЭС машина бөлмесі

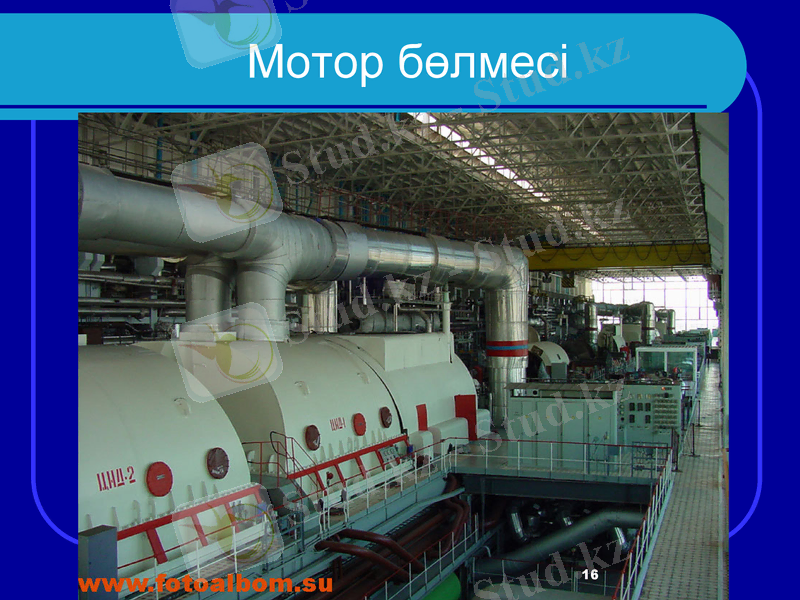

Мотор бөлмесі

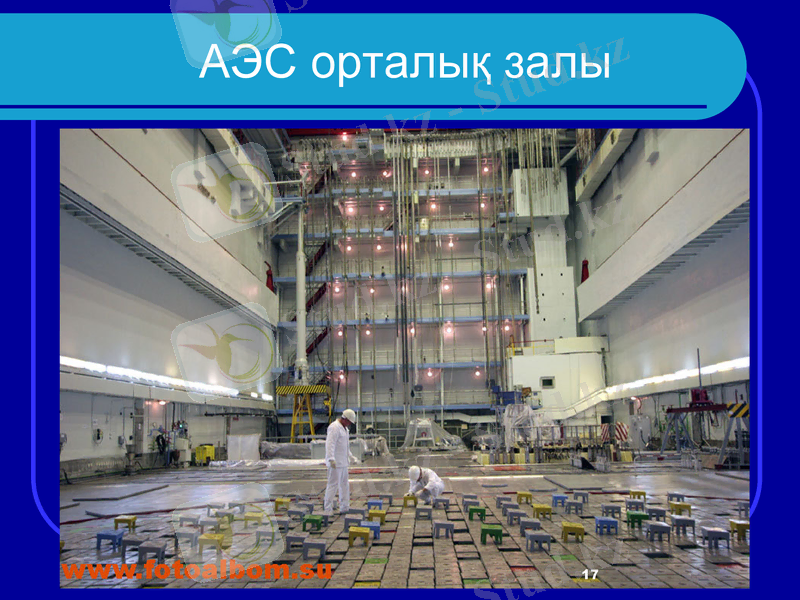

АЭС орталық залы

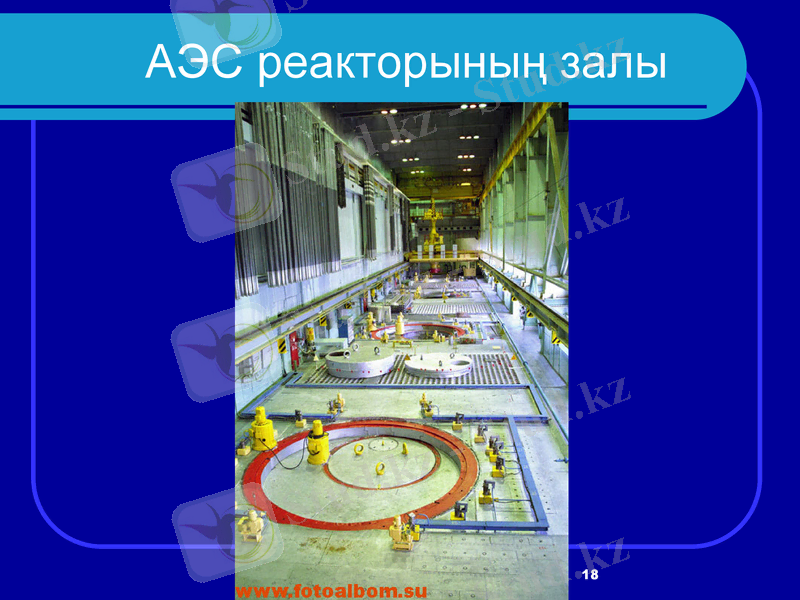

АЭС реакторының залы

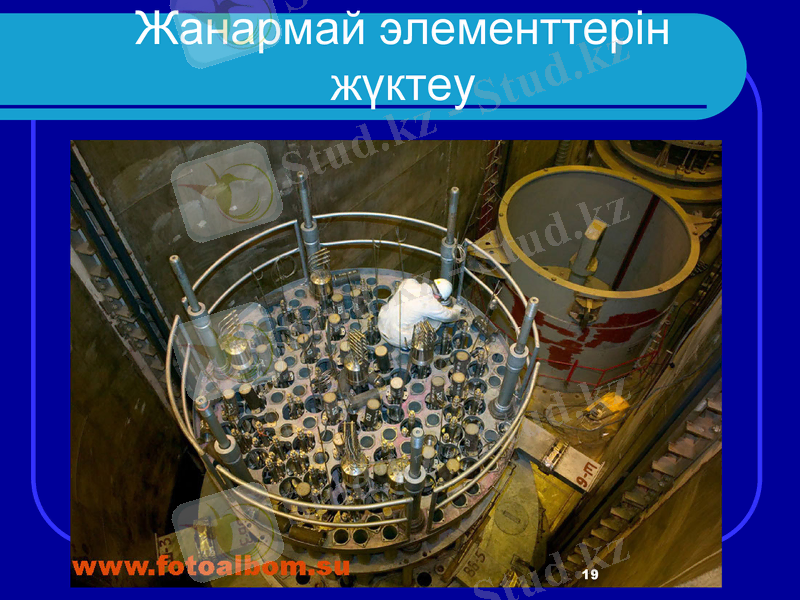

Жанармай элементтерін
жүктеу

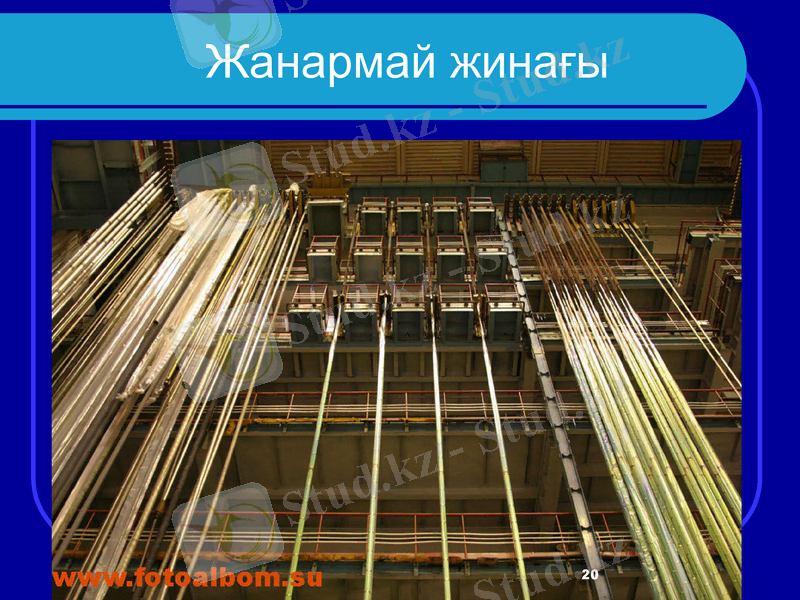

Жанармай жинағы

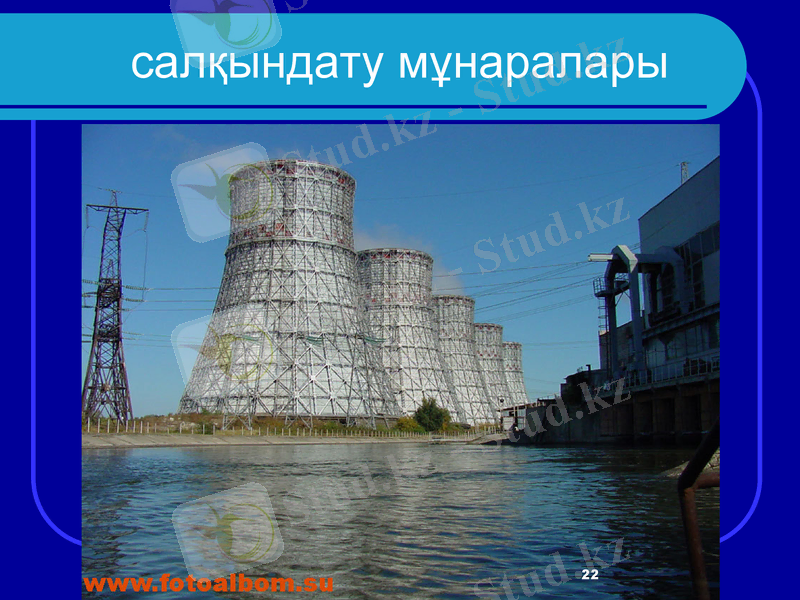

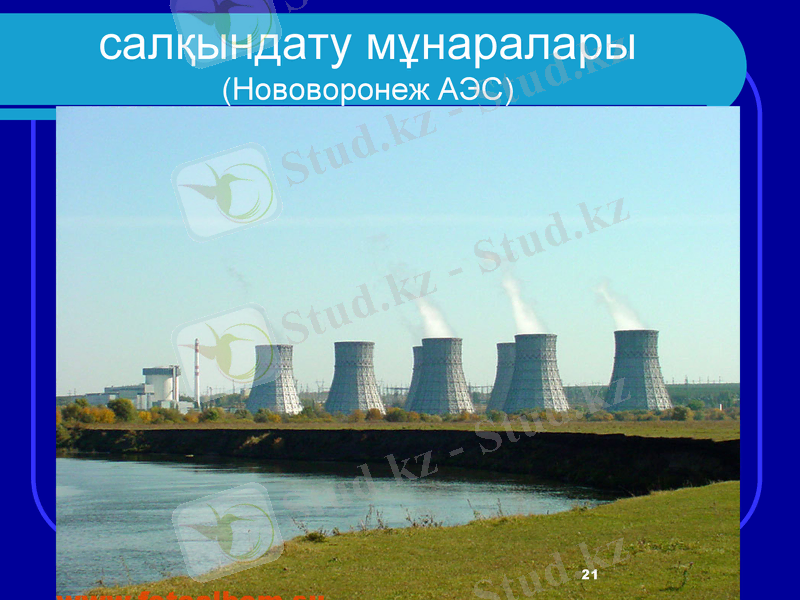

салқындату мұнаралары
(Нововоронеж АЭС)

салқындату мұнаралары

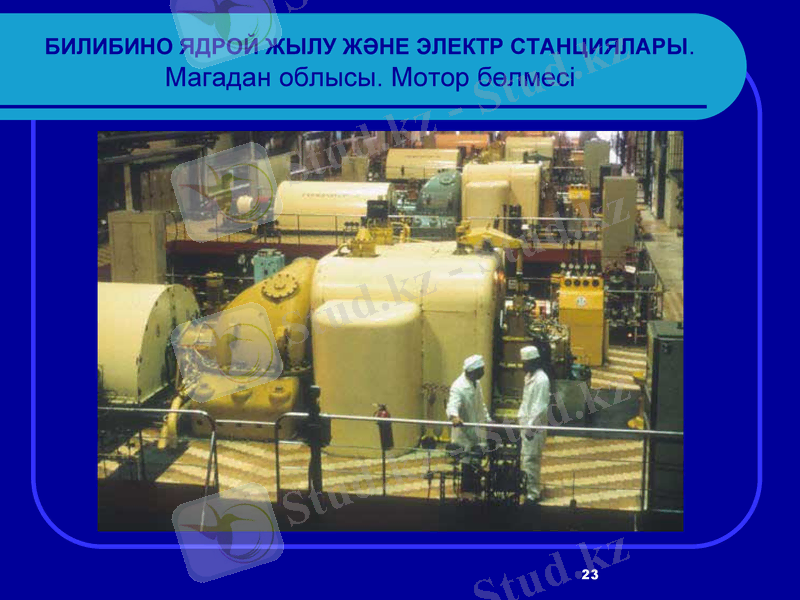

БИЛИБИНО ЯДРОЙ ЖЫЛУ ЖӘНЕ ЭЛЕКТР СТАНЦИЯЛАРЫ.
Магадан облысы. Мотор бөлмесі

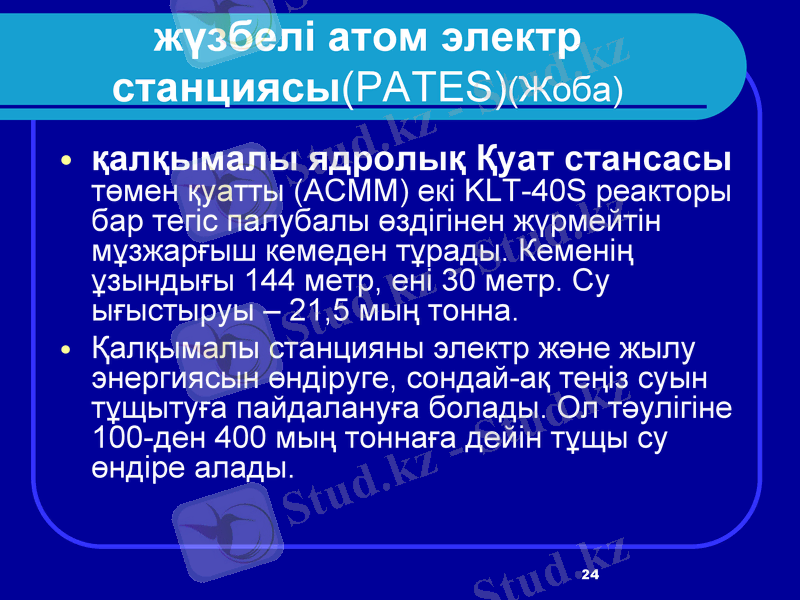

жүзбелі атом электр
станциясы(PATES)(Жоба)
қалқымалы ядролық Қуат стансасы
төмен қуатты (АСММ) екі KLT-40S реакторы
бар тегіс палубалы өздігінен жүрмейтін
мұзжарғыш кемеден тұрады. Кеменің
ұзындығы 144 метр, ені 30 метр. Су
ығыстыруы – 21,5 мың тонна.
Қалқымалы станцияны электр және жылу
энергиясын өндіруге, сондай-ақ теңіз суын
тұщытуға пайдалануға болады. Ол тәулігіне
100-ден 400 мың тоннаға дейін тұщы су
өндіре алады.

Жоспарланған орналастыру
географиясыFNPPРесейде

Чернобыль апаты ең ірі болып табылады
атом электр станцияларындағы апаттардан
Бұл 1986 жылы 26 сәуірде
Украина аумағында (Припять)
орналасқан Чернобыль атом
электр станциясында болды.

Қираған 4-ші энергоблок (тікұшақтан26көрініс)
апаттан шыққан радиоактивті бұлт
тарату
Еуропаның үстінде
КСРО-ның бөлігі
Шығыс Еуропа,
Скандинавия,
Ұлыбритания
және шығыс
АҚШ-тың бөлігі

Апаттың салдары:

-30 км оқшаулау аймағы

- тірі организмдердің мутацияс
организмдер
-апатты жою 28
