Электр станцияларын жіктеу

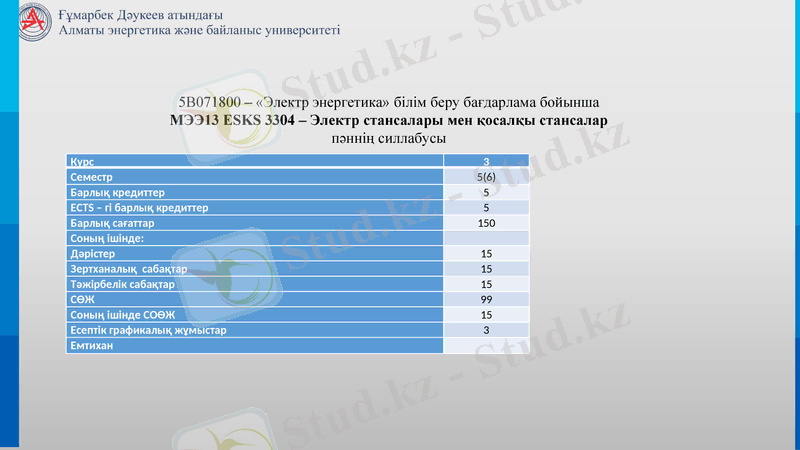

5В071800 - «Электр энергетика» білім беру бағдарлама бойынша

МЭЭ13 ESKS 3304 - Электр стансалары мен қосалқы стансалар

пәннің силлабусы

Курс

Cеместр

5(6)

Барлық кредиттер

ECTS - гі барлық кредиттер

Барлық сағаттар

150

Соның ішінде:

Дәрістер

Зертханалық сабақтар

Тәжірбелік сабақтар

СӨЖ

Соның ішінде СОӨЖ

Есептік графикалық жұмыстар

Емтихан

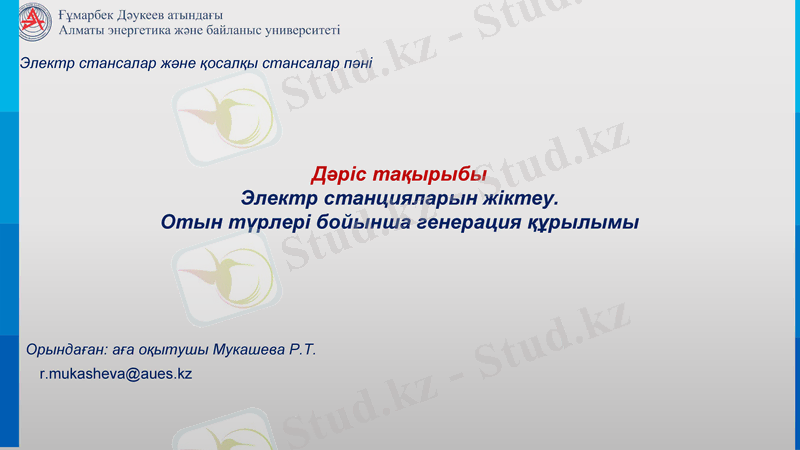

Дәріс тақырыбы

Электр станцияларын жіктеу.

Отын түрлері бойынша генерация құрылымы

Электр стансалар және қосалқы стансалар пәні

Орындаған: аға оқытушы Мукашева Р. Т.

r. mukasheva@aues. kz

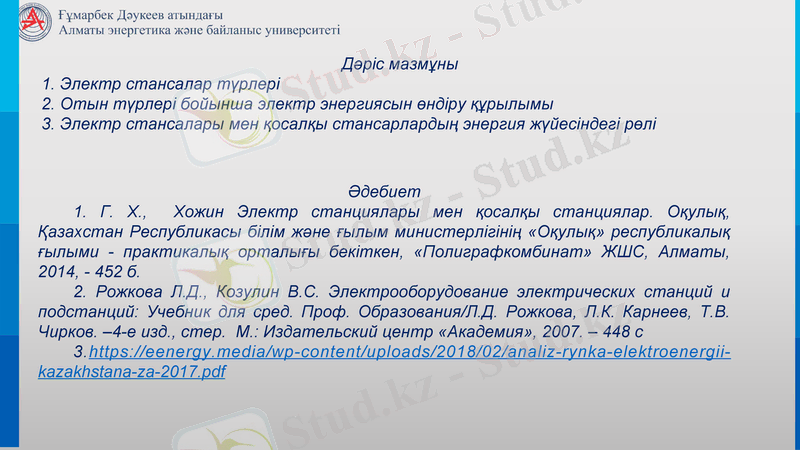

Дәріс мазмұны

1. Электр стансалар түрлері

2. Отын түрлері бойынша электр энергиясын өндіру құрылымы

3. Электр стансалары мен қосалқы стансарлардың энергия жүйесіндегі рөлі

Әдебиет

1. Г. Х., Хожин Электр станциялары мен қосалқы станциялар. Оқулық, Қазахстан Республикасы білім және ғылым министерлігінің «Оқулық» республикалық ғылыми - практикалық орталығы бекіткен, «Полиграфкомбинат» ЖШС, Алматы, 2014, - 452 б.

2. Рожкова Л. Д., Козулин B. C. Электрооборудование электрических станций и подстанций: Учебник для сред. Проф. Образования/Л. Д. Рожкова, Л. К. Карнеев, Т. В. Чирков. -4-е изд., стер. М. : Издательский центр «Академия», 2007. - 448 с

3. https://eenergy. media/wp-content/uploads/2018/02/analiz-rynka-elektroenergii-kazakhstana-za-2017. pdf

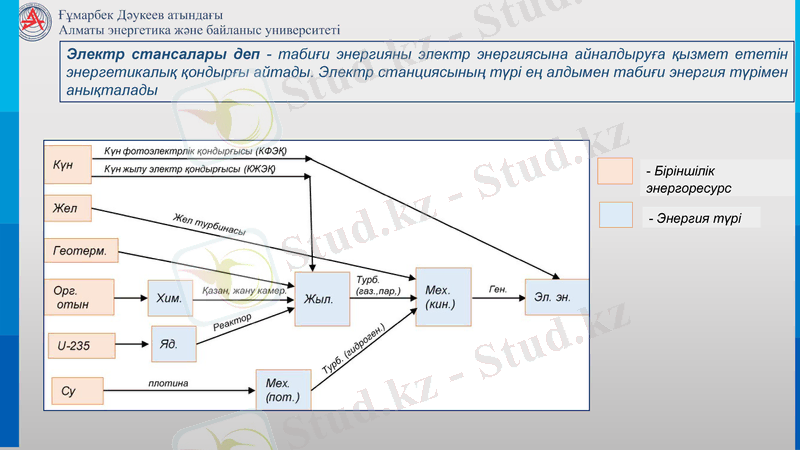

Электр стансалары деп - табиғи энергияны электр энергиясына айналдыруға қызмет ететін энергетикалық қондырғы айтады. Электр станциясының түрі ең алдымен табиғи энергия түрімен анықталады

- Біріншілік энергоресурс

- Энергия түрі

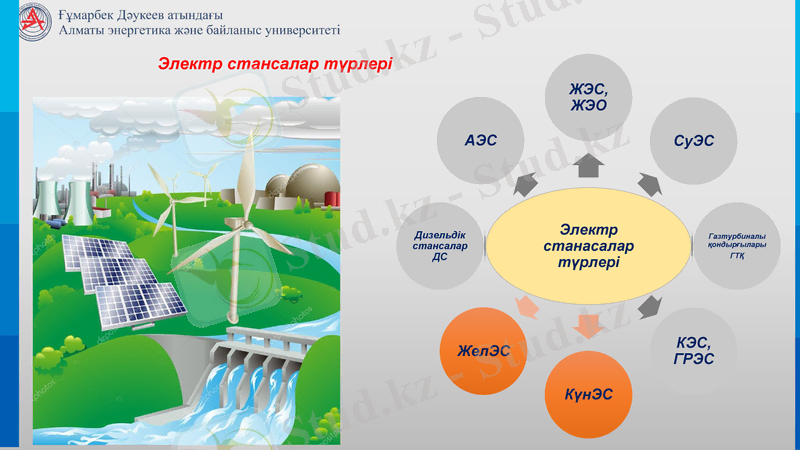

Электр стансалар түрлері

Notes: Единая электроэнергетическая система Республики Казахстан (ЕЭС РК) представляет собой совокупность электрических станций, линий электропередачи и подстанций, обеспечивающих надежное и качественное энергоснабжение потребителей республики.

Структура электроэнергетической отрасли РК по состоянию на 1 января 2017 года представлена на рисунке 1.

Электр стансалар саны -138

Қазақстан электр станцияларының жалпы белгіленген қуаты - 21 901. 9 МВт,

қолда бар қуаты -18 894, 9 МВт құрайды

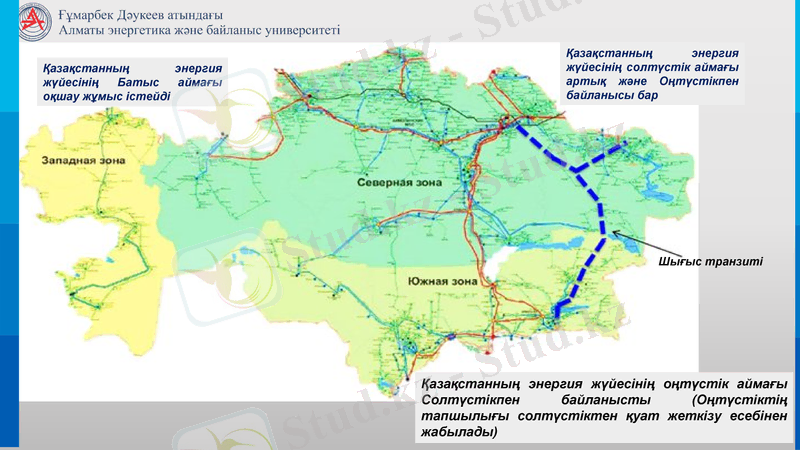

Қазақстанның энергия жүйесінің Батыс аймағы оқшау жұмыс істейді

Қазақстанның энергия жүйесінің солтүстік аймағы артық және Оңтүстікпен байланысы бар

Шығыс транзиті

Қазақстанның энергия жүйесінің оңтүстік аймағы Солтүстікпен байланысты (Оңтүстіктің тапшылығы солтүстіктен қуат жеткізу есебінен жабылады)

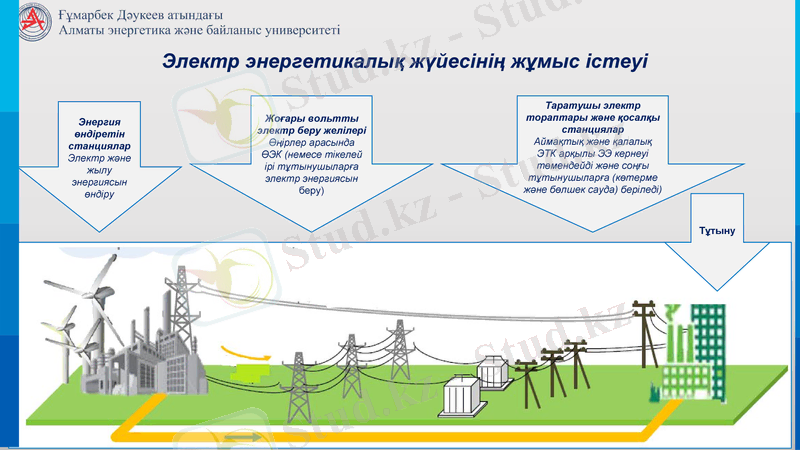

Электр энергетикалық жүйесінің жұмыс істеуі

Энергия өндіретін станциялар Электр және жылу энергиясын өндіру

Жоғары вольтты электр беру желілері

Өңірлер арасында ӨЭК (немесе тікелей ірі тұтынушыларға электр энергиясын беру)

Таратушы электр тораптары және қосалқы станциялар

Аймақтық және қалалық ЭТК арқылы ЭЭ кернеуі төмендейді және соңғы тұтынушыларға (көтерме және бөлшек сауда) беріледі)

Тұтыну

Notes: Электр энергетикасының басты міндеті: Экономиканы сенімді 100% энергиямен жабдықтау электр энергетикасы саласының жай-күйіне байланысты … . . . ал ол, өз кезегінде, техникалық жай-күйімен, инвестициялар деңгейімен және басқару сапасымен анықталады

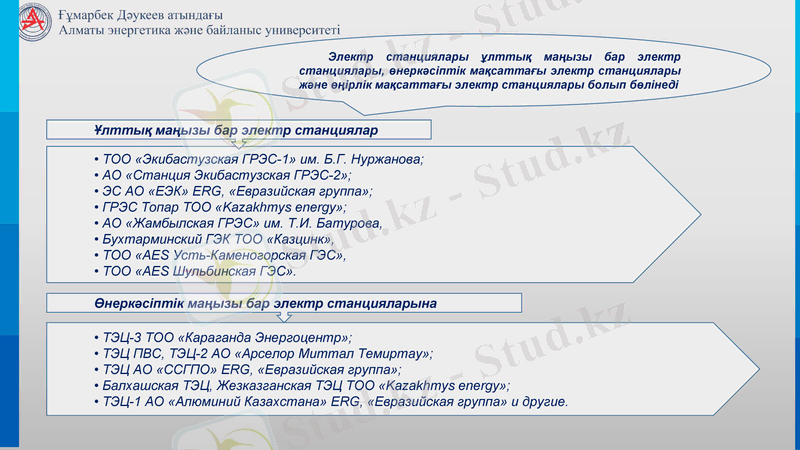

Электр станциялары ұлттық маңызы бар электр станциялары, өнеркәсіптік мақсаттағы электр станциялары және өңірлік мақсаттағы электр станциялары болып бөлінеді

• ТОО «Экибастузская ГРЭС-1» им. Б. Г. Нуржанова;

• АО «Станция Экибастузская ГРЭС-2»;

• ЭС АО «ЕЭК» ERG, «Евразийская группа»;

• ГРЭС Топар ТОО «Kazakhmys energy»;

• АО «Жамбылская ГРЭС» им. Т. И. Батурова,

• Бухтарминский ГЭК ТОО «Казцинк»,

• ТОО «AES Усть-Каменогорская ГЭС»,

• ТОО «AES Шульбинская ГЭС».

Ұлттық маңызы бар электр станциялар

Өнеркәсіптік маңызы бар электр станцияларына

• ТЭЦ-3 ТОО «Караганда Энергоцентр»;

• ТЭЦ ПВС, ТЭЦ-2 АО «Арселор Миттал Темиртау»;

• ТЭЦ АО «ССГПО» ERG, «Евразийская группа»;

• Балхашская ТЭЦ, Жезказганская ТЭЦ ТОО «Kazakhmys energy»;

• ТЭЦ-1 АО «Алюминий Казахстана» ERG, «Евразийская группа» и другие.

Notes: Ұлттық маңызы бар Электр станцияларына Қазақстан Республикасының электр энергиясының көтерме сауда нарығында тұтынушыларға электр энергиясын өндіруді және сатуды қамтамасыз ететін ірі жылу электр станциялары жатады, Сондай-ақ қосымша және ҚР БЭЖ жүктеме кестесін реттеу үшін пайдаланылатын үлкен қуатты гидравликалық электр станциялары

Өнеркәсіптік маңызы бар электр станцияларына ірі өнеркәсіптік кәсіпорындар мен жақын маңдағы елді мекендерді электрмен және жылумен жабдықтау үшін қызмет ететін электр және жылу энергиясын аралас өндіретін ЖЭО жатады :

Өңірлік маңызы бар электр станциялары - бұл өңірлік электр желілік компаниялар мен энергия беруші ұйымдардың тораптары арқылы электр энергиясын өткізуді, сондай-ақ жақын маңдағы қалаларды жылумен жабдықтауды жүзеге асыратын аумақтармен интеграцияланған ЖЭО.

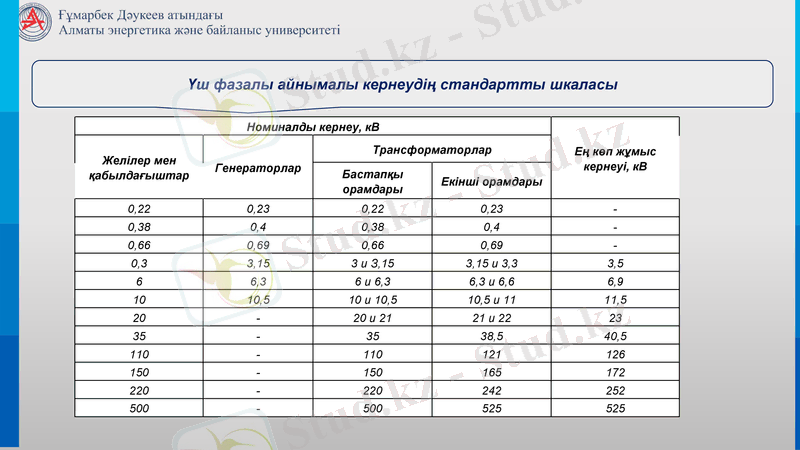

Үш фазалы айнымалы кернеудің стандартты шкаласы

Номиналды кернеу, кВ

Ең көп жұмыс кернеуі, кВ

Желілер мен қабылдағыштар

Генераторлар

Трансформаторлар

Бастапқы орамдары

Екінші орамдары

0, 22

0, 23

0, 22

0, 23

0, 38

0, 4

0, 38

0, 4

0, 66

0, 69

0, 66

0, 69

0, 3

3, 15

3 и З, 15

3, 15 и 3, 3

3, 5

6, 3

6 и 6, 3

6, 3 и 6, 6

6, 9

10, 5

10 и 10, 5

10, 5 и 11

11, 5

20 и 21

21 и 22

38, 5

40, 5

110

121

126

150

165

172

220

242

252

500

525

Структура электроэнергетической отрасли РК по состоянию на 1 января 2017 года представлена на рисунке 1.

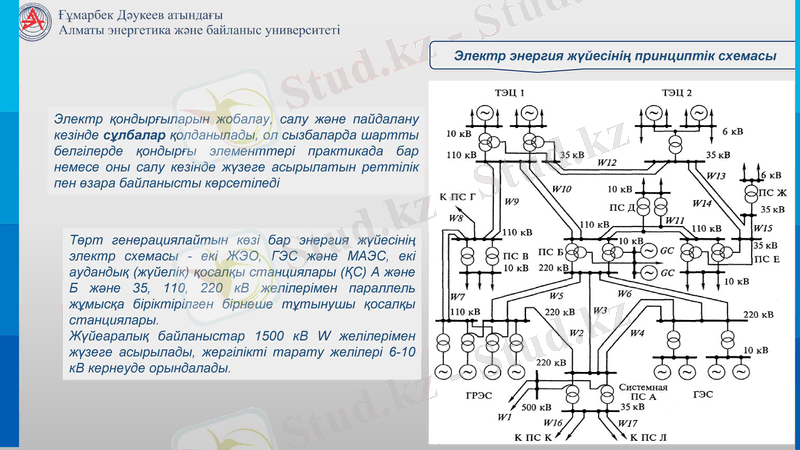

Электр энергия жүйесінің принциптік схемасы

Электр қондырғыларын жобалау, салу және пайдалану кезінде сұлбалар қолданылады, ол сызбаларда шартты белгілерде қондырғы элементтері практикада бар немесе оны салу кезінде жүзеге асырылатын реттілік пен өзара байланысты көрсетіледі

Төрт генерациялайтын көзі бар энергия жүйесінің электр схемасы - екі ЖЭО, ГЭС және МАЭС, екі аудандық (жүйелік) қосалқы станциялары (ҚС) А және Б және 35, 110, 220 кВ желілерімен параллель жұмысқа біріктірілген бірнеше тұтынушы қосалқы станциялары.

Жүйеаралық байланыстар 1500 кВ W желілерімен жүзеге асырылады, жергілікті тарату желілері 6-10 кВ кернеуде орындалады.
