Алматы Технологиялық Университеті

Аяқ киімнің төменгі бөлшектерін кесуге арналған
пресстер

Орындаған: Дәулетова Амина
ТКиМ 21-13

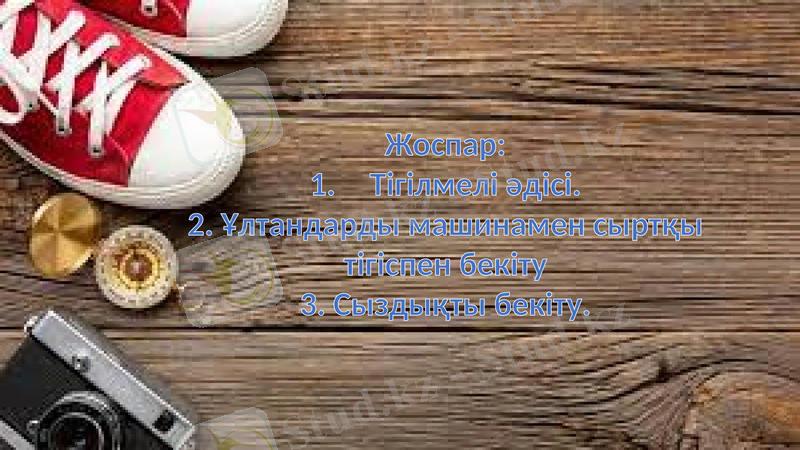

Жоспар:
1. Тігілмелі әдісі.
2. Ұлтандарды машинамен сыртқы
тігіспен бекіту
3. Сыздықты бекіту.

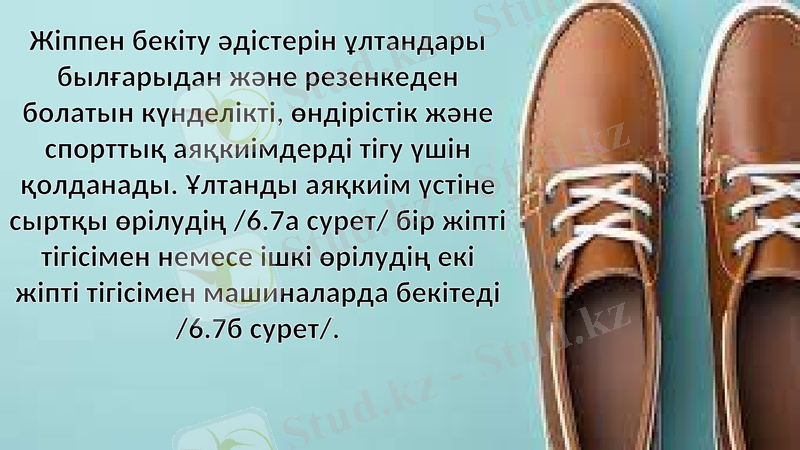

Жіппен бекіту әдістерін ұлтандары
былғарыдан және резенкеден
болатын күнделікті, өндірістік және
спорттық аяқкиімдерді тігу үшін
қолданады. Ұлтанды аяқкиім үстіне
сыртқы өрілудің /6.7а сурет/ бір жіпті
тігісімен немесе ішкі өрілудің екі
жіпті тігісімен машиналарда
бекітеді /6.7б сурет/.
Ішкі бекіту әдісіне жататын тігілмелі әдісімен бекітілген
аяқкиімде керме жиегі ұлтан мен ұлтарақ арасына
орналасады. Сыздық, сандал, доппель және Парко
әдістерімен бекітілген аяқкиімде тігіс сыртында
орналасады. Ұлтанды аяқкиім үстінің дайындамасына
тігілген сыздықпен немесе ұлтараққа және аяқкиім үстінің
дайындамасына тігілген сыздықпен немесе керме жиегі
сыртқа қайырылған аяқкиім үстінің дайындамасымен
бекітеді /6.8 сурет/. Әрі мұндағы сыздық және керме жиегі
бойынша жүргізілген тігіс аяқкиімге сән беріп тұрады.
Жіпппен бекіту әдісі металл бекіткіштер санын және
аяқкиім массасын кемітуге, иілгішті арттыруға
мүмкіндік береді. Ұлтанды жоғары аяқкиім үстініне
жіппен бекіту үшін, зығыр және капрон жіптерін
қолданады, олардың физика-механикалық
қасиеттерінің көрсеткіштері 6.3 кестесінде
келтірілген.

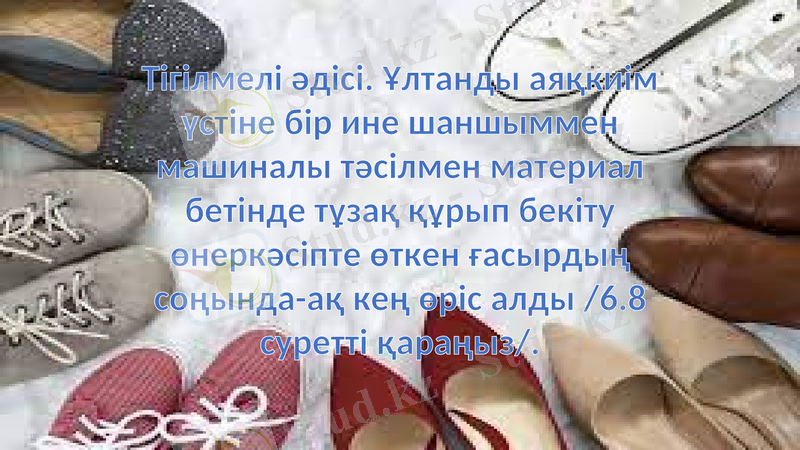

Тігілмелі әдісі. Ұлтанды аяқкиім
үстіне бір ине шаншыммен
машиналы тәсілмен материал
бетінде тұзақ құрып бекіту
өнеркәсіпте өткен ғасырдың
соңында-ақ кең өріс алды /6.8
суретті қараңыз/.

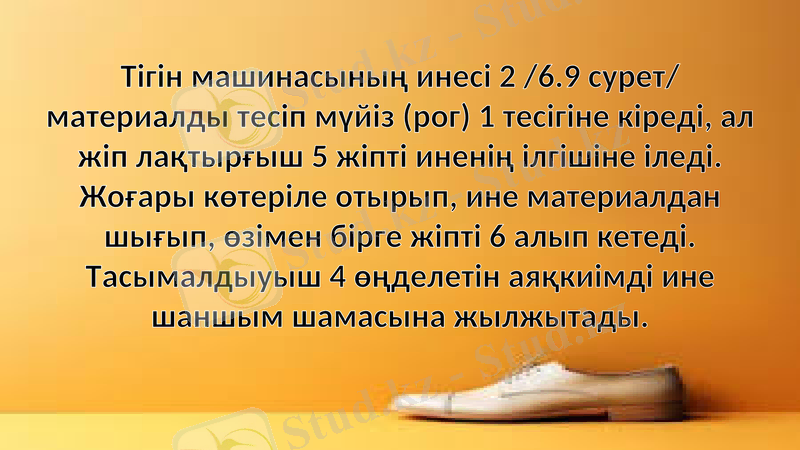

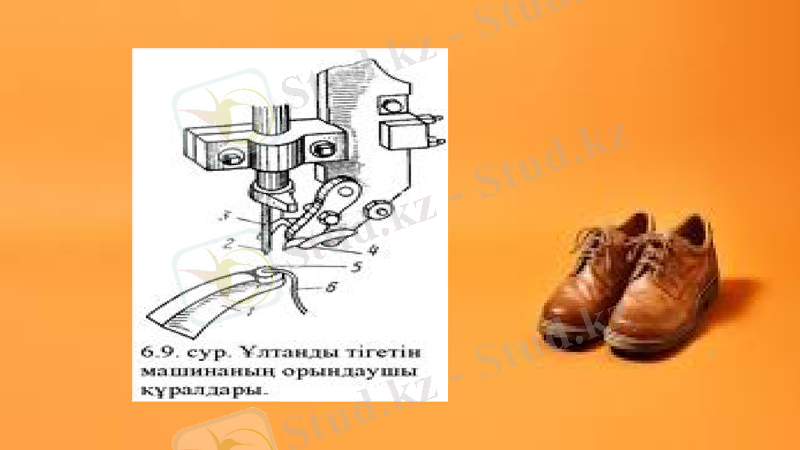

Тігін машинасының инесі 2 /6.9 сурет/
материалды тесіп мүйіз (рог) 1 тесігіне кіреді, ал
жіп лақтырғыш 5 жіпті иненің ілгішіне іледі.
Жоғары көтеріле отырып, ине материалдан
шығып, өзімен бірге жіпті 6 алып кетеді.
Тасымалдыуыш 4 өңделетін аяқкиімді ине
шаншым шамасына жылжытады.
Ұлтандарды машинамен сыртқы тігіспен бекіту өткен
ғасырдың басында, доппель машина ойлап шығарылғанда
пайда болды. Ұлтанды, ішкі өрілген екі жіпті тігіспен
сыртқа қайырылған аяқкиім үстінің дайындамасының
керме жиегіне немесе сыздыққа бекітеді.
Екі жіпті тігістің беріктігі бір жіпті тігістің беріктігіне
қарағанда жоғары. Екі жіпті тігістің сыртқы үзбесі бір жіпті
тігісімен салыстырғанда аз күш астында болып терең
керілгендіктен және материалдың ішінде өрілуден жіпті
түйреуішінің үзілуге қарсы кедергісі жоғары болады.
Сыздықты бекіту. Сыздықты аяқкиімдердің астын
бекітудің беріктігі, сздықты аяқкиім үстінің
дайындамасына немесе ұлтараққа бекітудің беріктігіне
байланысты болады.

Сыздықты аяқкиім үстінің дайындамасына қалыптаудан
кейін /сызықты, сыздықты тігілмелі, сыздық топсалы
әдістермен бекітілген аяқкиімдер/ немесе қалыптау
алдында /Парко әдісімен бекітілген аяқкиім/ бекітуге
болады.
Назарларыңызға рахмет
