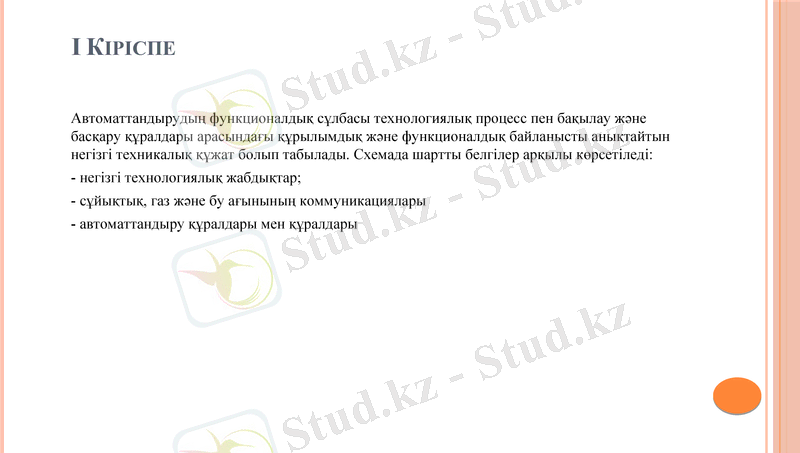

I КІРІСПЕ

Автоматтандырудың функционалдық сұлбасы технологиялық процесс пен бақылау жəне
басқару құралдары арасындағы құрылымдық жəне функционалдық байланысты анықтайтын
негізгі техникалық құжат болып табылады. Схемада шартты белгілер арқылы көрсетіледі:
- негізгі технологиялық жабдықтар;
- сұйықтық, газ жəне бу ағынының коммуникациялары
- автоматтандыру құралдары мен құралдары

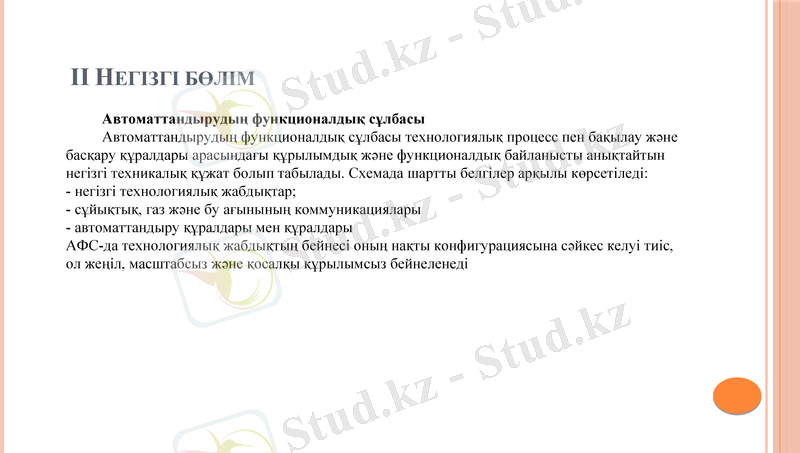

II НЕГІЗГІ БӨЛІМ
Автоматтандырудың функционалдық сұлбасы
Автоматтандырудың функционалдық сұлбасы технологиялық процесс пен бақылау жəне
басқару құралдары арасындағы құрылымдық жəне функционалдық байланысты анықтайтын
негізгі техникалық құжат болып табылады. Схемада шартты белгілер арқылы көрсетіледі:
- негізгі технологиялық жабдықтар;
- сұйықтық, газ жəне бу ағынының коммуникациялары
- автоматтандыру құралдары мен құралдары
АФС-да технологиялық жабдықтың бейнесі оның нақты конфигурациясына сəйкес келуі тиіс,
ол жеңіл, масштабсыз жəне қосалқы құрылымсыз бейнеленеді

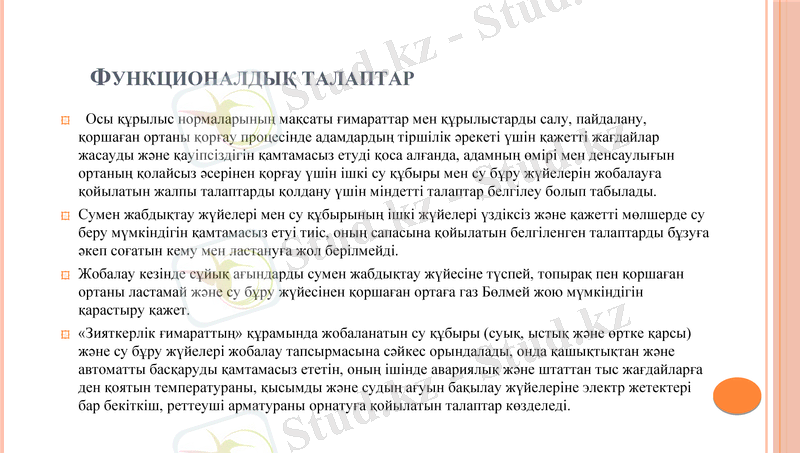

ФУНКЦИОНАЛДЫҚ ТАЛАПТАР
Осы құрылыс нормаларының мақсаты ғимараттар мен құрылыстарды салу, пайдалану,
қоршаған ортаны қорғау процесінде адамдардың тіршілік әрекеті үшін қажетті жағдайлар
жасауды және қауіпсіздігін қамтамасыз етуді қоса алғанда, адамның өмірі мен денсаулығын
ортаның қолайсыз әсерінен қорғау үшін ішкі су құбыры мен су бұру жүйелерін жобалауға
қойылатын жалпы талаптарды қолдану үшін міндетті талаптар белгілеу болып табылады.
Сумен жабдықтау жүйелері мен су құбырының ішкі жүйелері үздіксіз және қажетті мөлшерде су
беру мүмкіндігін қамтамасыз етуі тиіс, оның сапасына қойылатын белгіленген талаптарды бұзуға
әкеп соғатын кему мен ластануға жол берілмейді.
Жобалау кезінде сұйық ағындарды сумен жабдықтау жүйесіне түспей, топырақ пен қоршаған
ортаны ластамай және су бұру жүйесінен қоршаған ортаға газ Бөлмей жою мүмкіндігін
қарастыру қажет.
«Зияткерлік ғимараттың» құрамында жобаланатын су құбыры (суық, ыстық және өртке қарсы)
және су бұру жүйелері жобалау тапсырмасына сәйкес орындалады, онда қашықтықтан және
автоматты басқаруды қамтамасыз ететін, оның ішінде авариялық және штаттан тыс жағдайларға
ден қоятын температураны, қысымды және судың ағуын бақылау жүйелеріне электр жетектері
бар бекіткіш, реттеуші арматураны орнатуға қойылатын талаптар көзделеді.

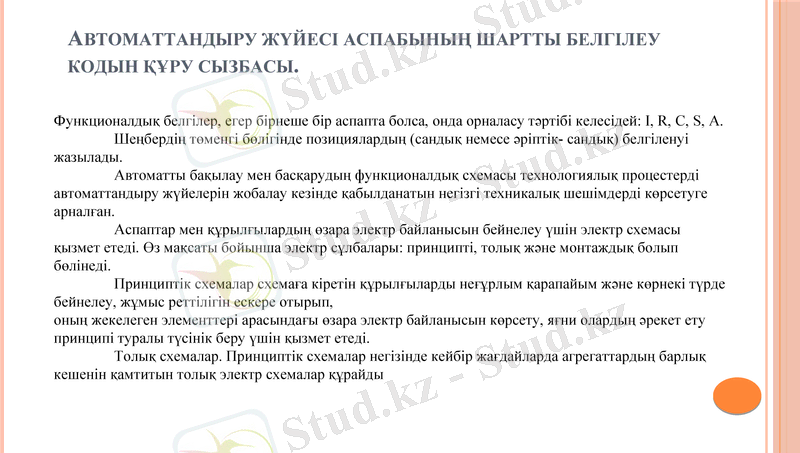

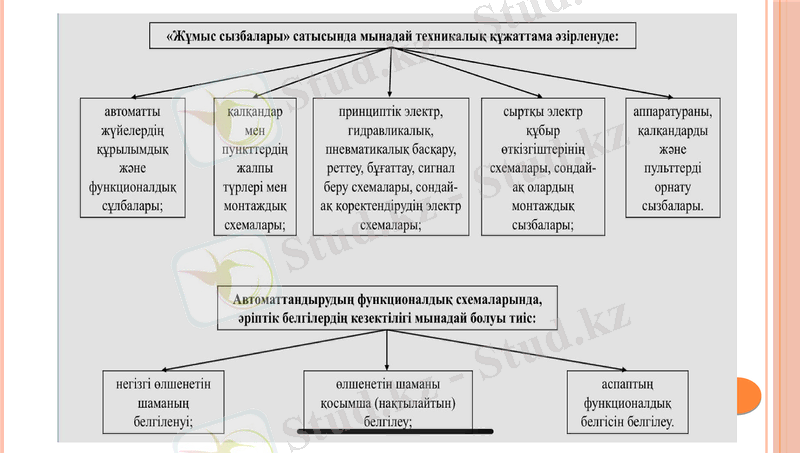

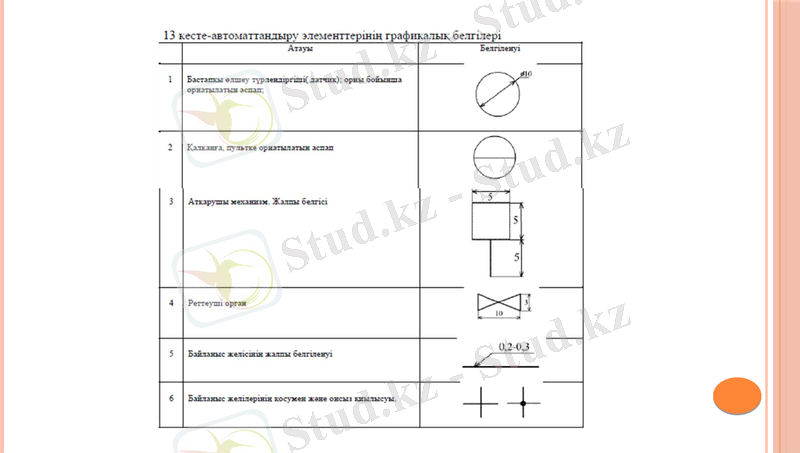

АВТОМАТТАНДЫРУ ЖҮЙЕСІ АСПАБЫНЫҢ ШАРТТЫ БЕЛГІЛЕУ КОДЫН ҚҰРУ СЫЗБАСЫ.

Функционалдық белгілер, егер бірнеше бір аспапта болса, онда орналасу тəртібі келесідей: I, R, C, S, A.
Шеңбердің төменгі бөлігінде позициялардың (сандық немесе əріптік- сандық) белгіленуі
жазылады.
Автоматты бақылау мен басқарудың функционалдық схемасы технологиялық процестерді
автоматтандыру жүйелерін жобалау кезінде қабылданатын негізгі техникалық шешімдерді көрсетуге
арналған.
Аспаптар мен құрылғылардың өзара электр байланысын бейнелеу үшін электр схемасы қызмет
етеді. Өз мақсаты бойынша электр сұлбалары: принципті, толық жəне монтаждық болып бөлінеді.
Принциптік схемалар схемаға кіретін құрылғыларды неғұрлым қарапайым жəне көрнекі түрде
бейнелеу, жұмыс реттілігін ескере отырып,
оның жекелеген элементтері арасындағы өзара электр байланысын көрсету, яғни олардың əрекет ету
принципі туралы түсінік беру үшін қызмет етеді.
Толық схемалар. Принциптік схемалар негізінде кейбір жағдайларда агрегаттардың барлық кешенін
қамтитын толық электр схемалар құрайды

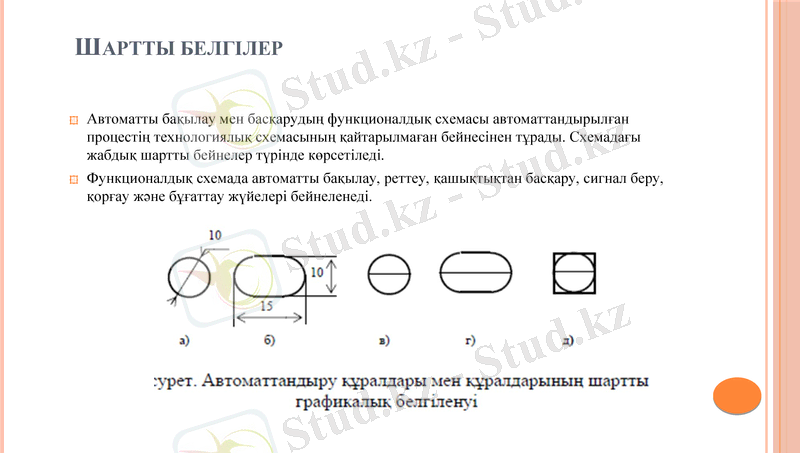

ШАРТТЫ БЕЛГІЛЕР

Автоматты бақылау мен басқарудың функционалдық схемасы автоматтандырылған
процестің технологиялық схемасының қайтарылмаған бейнесінен тұрады. Схемадағы
жабдық шартты бейнелер түрінде көрсетіледі.
Функционалдық схемада автоматты бақылау, реттеу, қашықтықтан басқару, сигнал беру,
қорғау жəне бұғаттау жүйелері бейнеленеді.

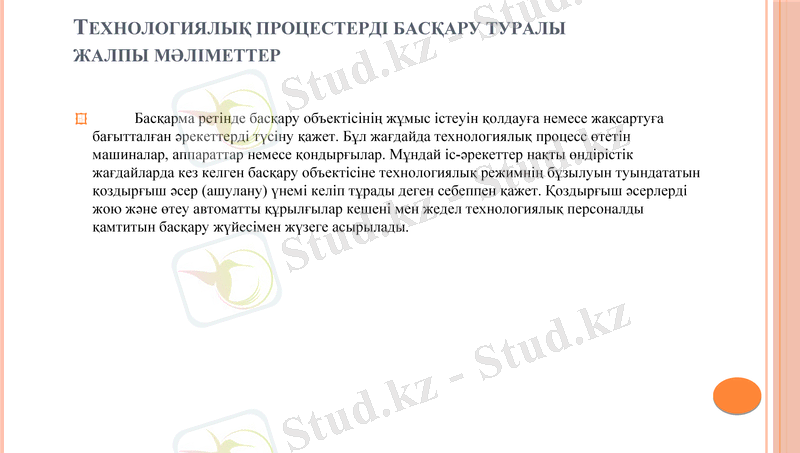

ТЕХНОЛОГИЯЛЫҚ ПРОЦЕСТЕРДІ БАСҚАРУ ТУРАЛЫ
ЖАЛПЫ МƏЛІМЕТТЕР

Басқарма ретінде басқару объектісінің жұмыс істеуін қолдауға немесе жақсартуға
бағытталған əрекеттерді түсіну қажет. Бұл жағдайда технологиялық процесс өтетін
машиналар, аппараттар немесе қондырғылар. Мұндай іс-əрекеттер нақты өндірістік
жағдайларда кез келген басқару объектісіне технологиялық режимнің бұзылуын туындататын
қоздырғыш əсер (ашулану) үнемі келіп тұрады деген себеппен қажет. Қоздырғыш əсерлерді
жою жəне өтеу автоматты құрылғылар кешені мен жедел технологиялық персоналды
қамтитын басқару жүйесімен жүзеге асырылады.
III ҚОРЫТЫНДЫ

Осы құрылыс нормаларының мақсаты ғимараттар мен құрылыстарды салу, пайдалану,
қоршаған ортаны қорғау процесінде адамдардың тіршілік әрекеті үшін қажетті жағдайлар
жасауды және қауіпсіздігін қамтамасыз етуді қоса алғанда, адамның өмірі мен денсаулығын
ортаның қолайсыз әсерінен қорғау үшін ішкі су құбыры мен су бұру жүйелерін жобалауға
қойылатын жалпы талаптарды қолдану үшін міндетті талаптар белгілеу болып табылады
Автоматтандырудың функционалдық сұлбасы технологиялық процесс пен бақылау жəне
басқару құралдары арасындағы құрылымдық жəне функционалдық байланысты анықтайтын
негізгі техникалық құжат болып табылады. Схемада шартты белгілер арқылы көрсетіледі:
- негізгі технологиялық жабдықтар;
- сұйықтық, газ жəне бу ағынының коммуникациялары
- автоматтандыру құралдары мен құралдары
IV ПАЙДАЛАНЫЛҒАН ӘДЕБИЕТТЕР

1. ХЕМКАД. Версия 3.0. Руководство пользователя. - М., МХТИ, 1995.
2. Исследование и проектирование химико-технологических процессов с применением
моделирующей программы CHEMCAD. Учебное пособие. – Казань, КГТУ, 2001.
https://studbooks.net/2270919/informatika/chemstations_chemcad
