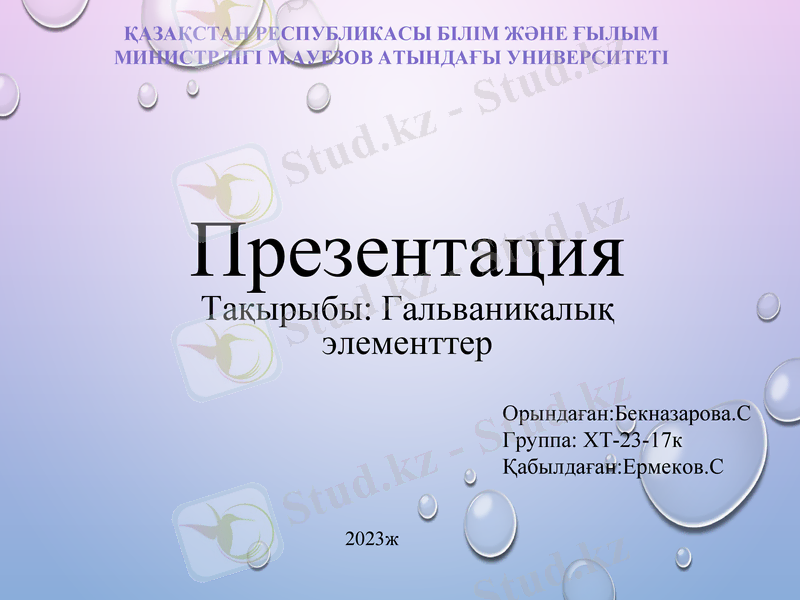

ҚАЗАҚСТАН РЕСПУБЛИКАСЫ БІЛІМ ЖӘНЕ ҒЫЛЫМ
МИНИСТРЛІГІ М.АУЕЗОВ АТЫНДАҒЫ УНИВЕРСИТЕТІ

Презентация
Тақырыбы: Гальваникалық
элементтер
Орындаған:Бекназарова.С
Группа: ХТ-23-17к
Қабылдаған:Ермеков.С

2023ж

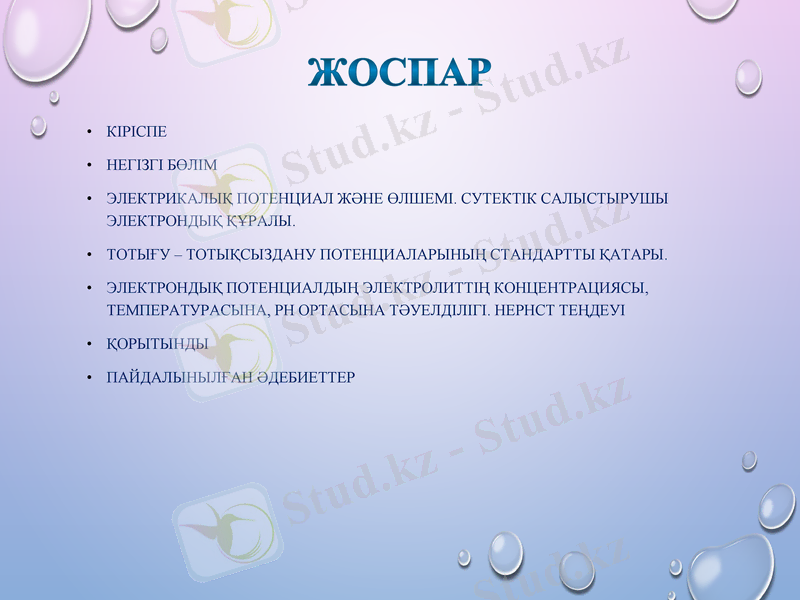

ЖОСПАР
• КІРІСПЕ

• НЕГІЗГІ БӨЛІМ

• ЭЛЕКТРИКАЛЫҚ ПОТЕНЦИАЛ ЖӘНЕ ӨЛШЕМІ. СУТЕКТІК САЛЫСТЫРУШЫ
ЭЛЕКТРОНДЫҚ ҚҰРАЛЫ.

• ТОТЫҒУ – ТОТЫҚСЫЗДАНУ ПОТЕНЦИАЛАРЫНЫҢ СТАНДАРТТЫ ҚАТАРЫ.

• ЭЛЕКТРОНДЫҚ ПОТЕНЦИАЛДЫҢ ЭЛЕКТРОЛИТТІҢ КОНЦЕНТРАЦИЯСЫ,
ТЕМПЕРАТУРАСЫНА, РН ОРТАСЫНА ТӘУЕЛДІЛІГІ. НЕРНСТ ТЕҢДЕУІ

• ҚОРЫТЫНДЫ

• ПАЙДАЛЫНЫЛҒАН ӘДЕБИЕТТЕР

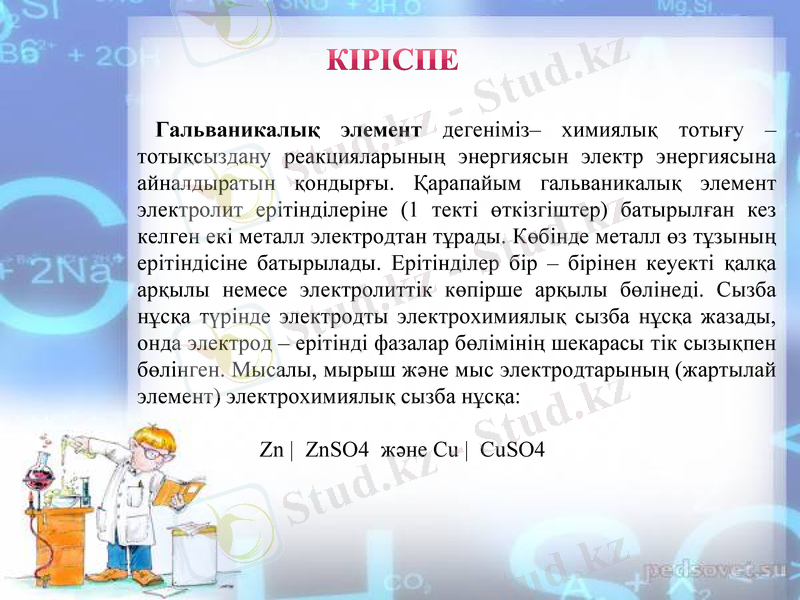

КІРІСПЕ

Гальваникалық элемент дегеніміз– химиялық тотығу –
тотықсыздану реакцияларының энергиясын электр энергиясына
айналдыратын қондырғы. Қарапайым гальваникалық элемент
электролит ерітінділеріне (1 текті өткізгіштер) батырылған кез
келген екі металл электродтан тұрады. Көбінде металл өз тұзының
ерітіндісіне батырылады. Ерітінділер бір – бірінен кеуекті қалқа
арқылы немесе электролиттік көпірше арқылы бөлінеді. Сызба
нұсқа түрінде электродты электрохимиялық сызба нұсқа жазады,
онда электрод – ерітінді фазалар бөлімінің шекарасы тік сызықпен
бөлінген. Мысалы, мырыш және мыс электродтарының (жартылай
элемент) электрохимиялық сызба нұсқа:

Zn | ZnSO4 және Cu | CuSO4

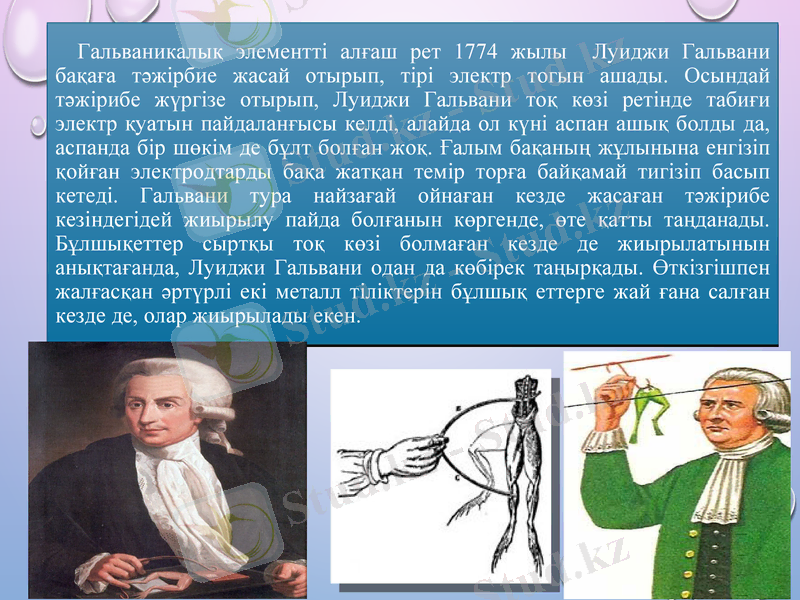

Гальваникалық элементті алғаш рет 1774 жылы Луиджи Гальвани
бақаға тәжірбие жасай отырып, тірі электр тогын ашады. Осындай
тәжірибе жүргізе отырып, Луиджи Гальвани тоқ көзі ретінде табиғи электр
қуатын пайдаланғысы келді, алайда ол күні аспан ашық болды да, аспанда
бір шөкім де бұлт болған жоқ. Ғалым бақаның жұлынына енгізіп қойған
электродтарды бақа жатқан темір торға байқамай тигізіп басып кетеді.
Гальвани тура найзағай ойнаған кезде жасаған тәжірибе кезіндегідей
жиырылу пайда болғанын көргенде, өте қатты таңданады. Бұлшықеттер
сыртқы тоқ көзі болмаған кезде де жиырылатынын анықтағанда, Луиджи
Гальвани одан да көбірек таңырқады. Өткізгішпен жалғасқан әртүрлі екі
металл тіліктерін бұлшық еттерге жай ғана салған кезде де, олар
жиырылады екен.

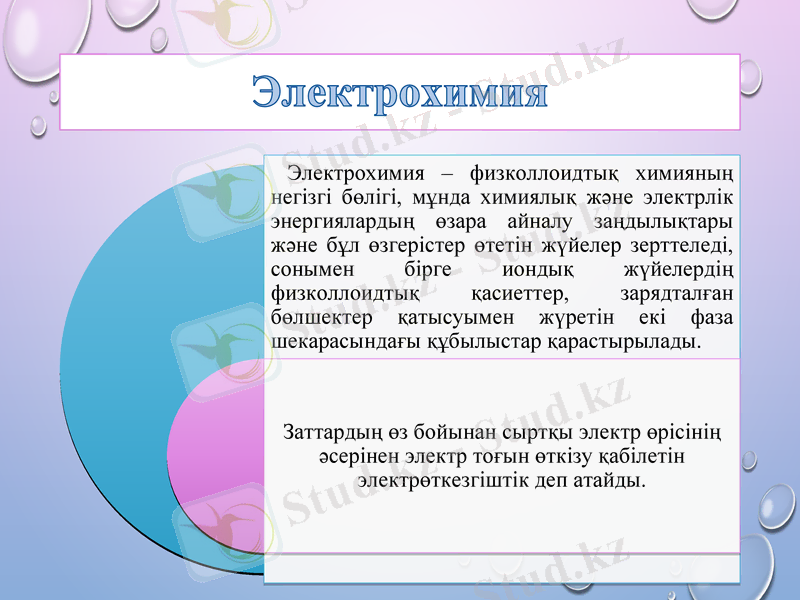

Электрохимия
Электрохимия – физколлоидтық химияның
негізгі бөлігі, мұнда химиялық және электрлік
энергиялардың өзара айналу заңдылықтары
және бұл өзгерістер өтетін жүйелер зерттеледі,
сонымен бірге иондық жүйелердің
физколлоидтық қасиеттер, зарядталған
бөлшектер қатысуымен жүретін екі фаза
шекарасындағы құбылыстар қарастырылады.

Заттардың өз бойынан сыртқы электр өрісінің
әсерінен электр тоғын өткізу қабілетін
электрөткезгіштік деп атайды.

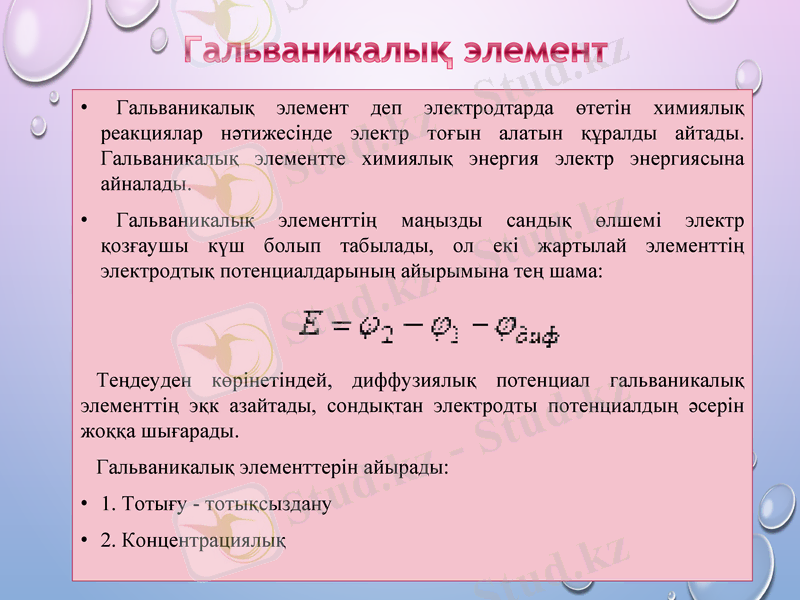

Гальваникалық элемент
• Гальваникалық элемент деп электродтарда өтетін химиялық реакциялар
нәтижесінде электр тоғын алатын құралды айтады. Гальваникалық
элементте химиялық энергия электр энергиясына айналады.
• Гальваникалық элементтің маңызды сандық өлшемі электр қозғаушы
күш болып табылады, ол екі жартылай элементтің электродтық
потенциалдарының айырымына тең шама:

Теңдеуден көрінетіндей, диффузиялық потенциал гальваникалық
элементтің эқк азайтады, сондықтан электродты потенциалдың әсерін жоққа
шығарады.
Гальваникалық элементтерін айырады:
• 1. Тотығу - тотықсыздану
• 2. Концентрациялық

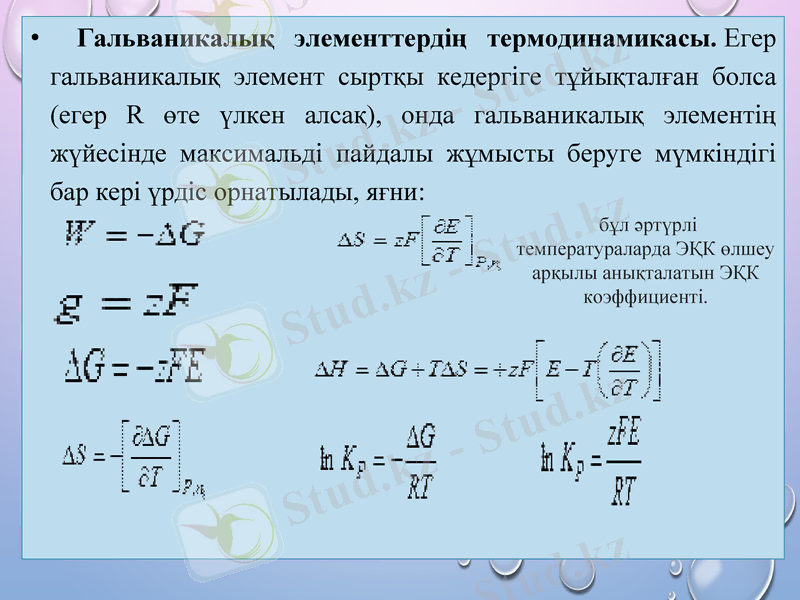

• Гальваникалық элементтердің термодинамикасы. Егер
гальваникалық элемент сыртқы кедергіге тұйықталған болса
(егер R өте үлкен алсақ), онда гальваникалық элементің
жүйесінде максимальді пайдалы жұмысты беруге мүмкіндігі
бар кері үрдіс орнатылады, яғни:
бұл әртүрлі
температураларда ЭҚК өлшеу
арқылы анықталатын ЭҚК
коэффициенті.

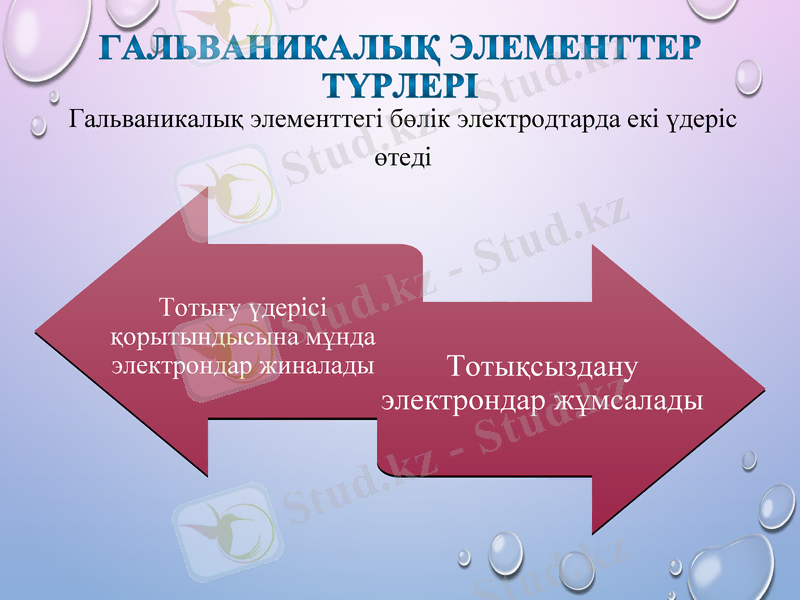

ГАЛЬВАНИКАЛЫҚ ЭЛЕМЕНТТЕР ТҮРЛЕРІ
Гальваникалық элементтегі бөлік электродтарда екі үдеріс
өтеді

Тотығу үдерісі
қорытындысына мұнда
электрондар жиналады Тотықсыздану
электрондар жұмсалады

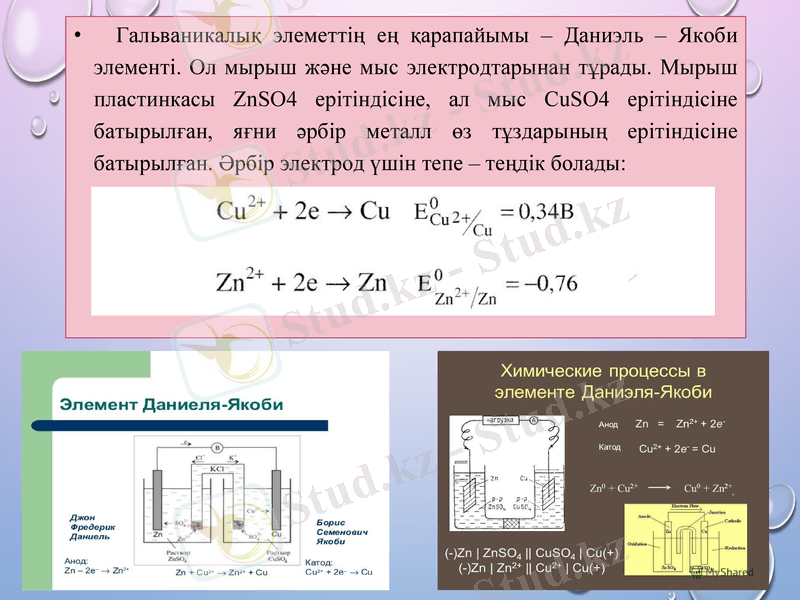

• Гальваникалық элеметтің ең қарапайымы – Даниэль – Якоби
элементі. Ол мырыш және мыс электродтарынан тұрады. Мырыш
пластинкасы ZnSO4 ерітіндісіне, ал мыс CuSO4 ерітіндісіне
батырылған, яғни әрбір металл өз тұздарының ерітіндісіне
батырылған. Әрбір электрод үшін тепе – теңдік болады:
