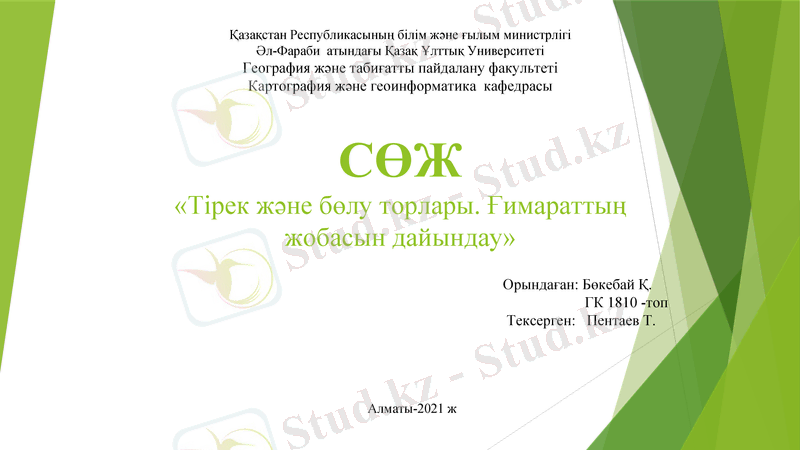

Қазақстан Республикасының білім және ғылым министрлігі
Әл-Фараби атындағы Қазақ Ұлттық Университеті
География және табиғатты пайдалану факультеті
Картография және геоинформатика кафедрасы

СӨЖ
«Тірек және бөлу торлары. Ғимараттың
жобасын дайындау»
Орындаған: Бөкебай Қ.
ГК 1810 -топ
Тексерген: Пентаев Т.

Алматы-2021 ж

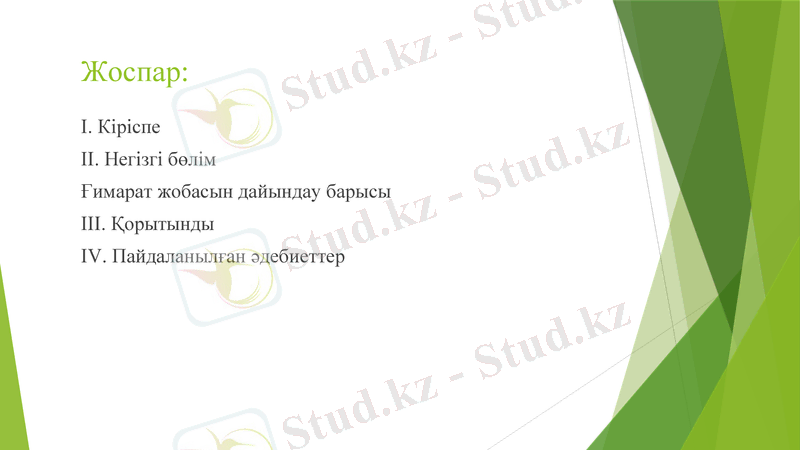

Жоспар:
І. Кіріспе
ІІ. Негізгі бөлім
Ғимарат жобасын дайындау барысы
ІІІ. Қорытынды
ІV. Пайдаланылған әдебиеттер

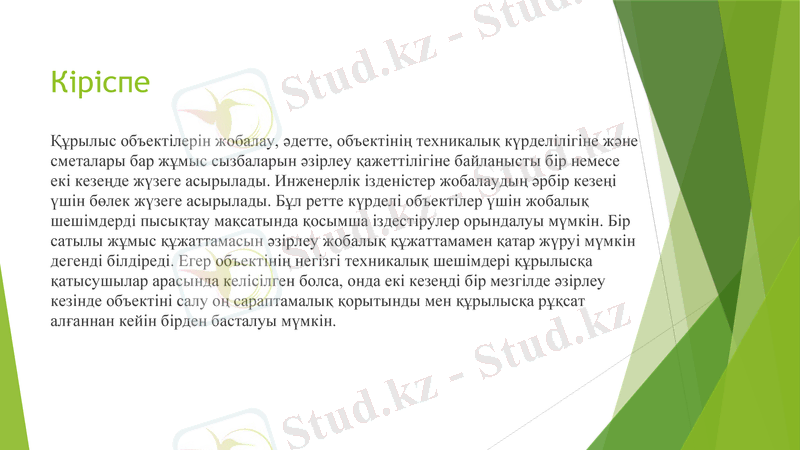

Кіріспе
Құрылыс объектілерін жобалау, әдетте, объектінің техникалық күрделілігіне және
сметалары бар жұмыс сызбаларын әзірлеу қажеттілігіне байланысты бір немесе
екі кезеңде жүзеге асырылады. Инженерлік ізденістер жобалаудың әрбір кезеңі
үшін бөлек жүзеге асырылады. Бұл ретте күрделі объектілер үшін жобалық
шешімдерді пысықтау мақсатында қосымша іздестірулер орындалуы мүмкін. Бір
сатылы жұмыс құжаттамасын әзірлеу жобалық құжаттамамен қатар жүруі мүмкін
дегенді білдіреді. Егер объектінің негізгі техникалық шешімдері құрылысқа
қатысушылар арасында келісілген болса, онда екі кезеңді бір мезгілде әзірлеу
кезінде объектіні салу оң сараптамалық қорытынды мен құрылысқа рұқсат
алғаннан кейін бірден басталуы мүмкін.

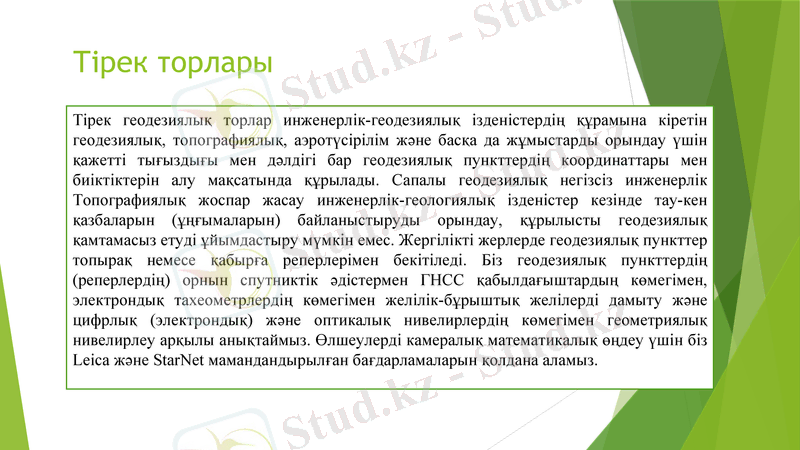

Тірек торлары
Тірек геодезиялық торлар инженерлік-геодезиялық ізденістердің құрамына кіретін
геодезиялық, топографиялық, аэротүсірілім және басқа да жұмыстарды орындау үшін
қажетті тығыздығы мен дәлдігі бар геодезиялық пункттердің координаттары мен
биіктіктерін алу мақсатында құрылады. Сапалы геодезиялық негізсіз инженерлік
Топографиялық жоспар жасау инженерлік-геологиялық ізденістер кезінде тау-кен
қазбаларын (ұңғымаларын) байланыстыруды орындау, құрылысты геодезиялық
қамтамасыз етуді ұйымдастыру мүмкін емес. Жергілікті жерлерде геодезиялық пункттер
топырақ немесе қабырға реперлерімен бекітіледі. Біз геодезиялық пункттердің
(реперлердің) орнын спутниктік әдістермен ГНСС қабылдағыштардың көмегімен,
электрондық тахеометрлердің көмегімен желілік-бұрыштық желілерді дамыту және
цифрлық (электрондық) және оптикалық нивелирлердің көмегімен геометриялық
нивелирлеу арқылы анықтаймыз. Өлшеулерді камералық математикалық өңдеу үшін біз
Leica және StarNet мамандандырылған бағдарламаларын қолдана аламыз.

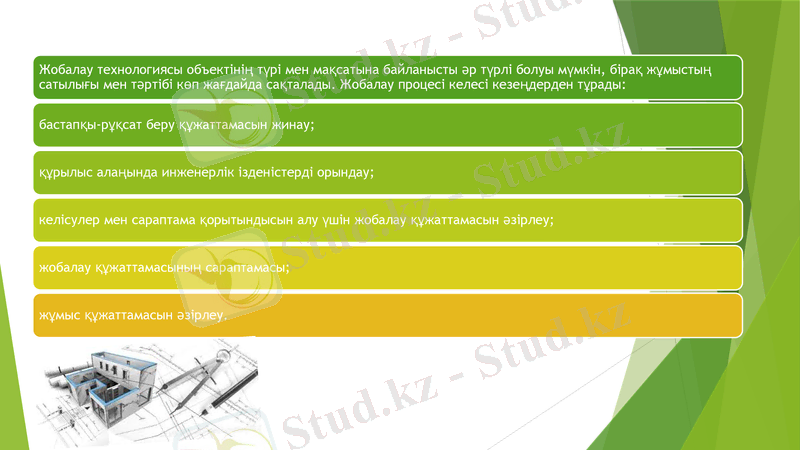

Жобалау технологиясы объектінің түрі мен мақсатына байланысты әр түрлі болуы мүмкін,
бірақ жұмыстың сатылығы мен тәртібі көп жағдайда сақталады. Жобалау процесі келесі
кезеңдерден тұрады:

бастапқы-рұқсат беру құжаттамасын жинау;

құрылыс алаңында инженерлік ізденістерді орындау;

келісулер мен сараптама қорытындысын алу үшін жобалау құжаттамасын әзірлеу;

жобалау құжаттамасының сараптамасы;

жұмыс құжаттамасын әзірлеу.

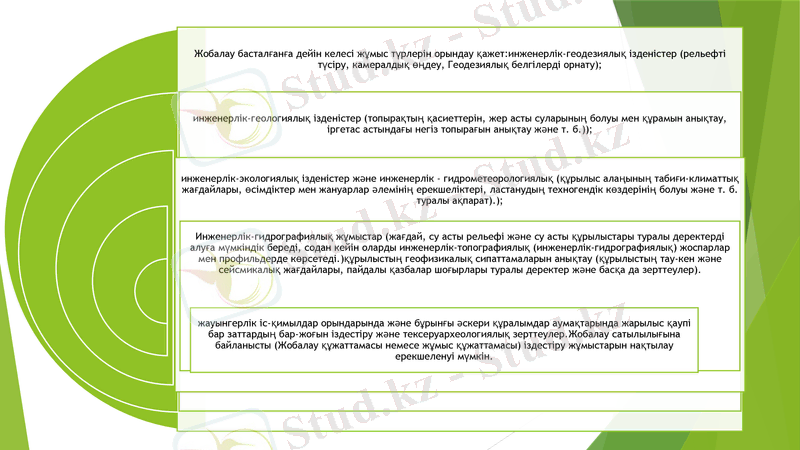

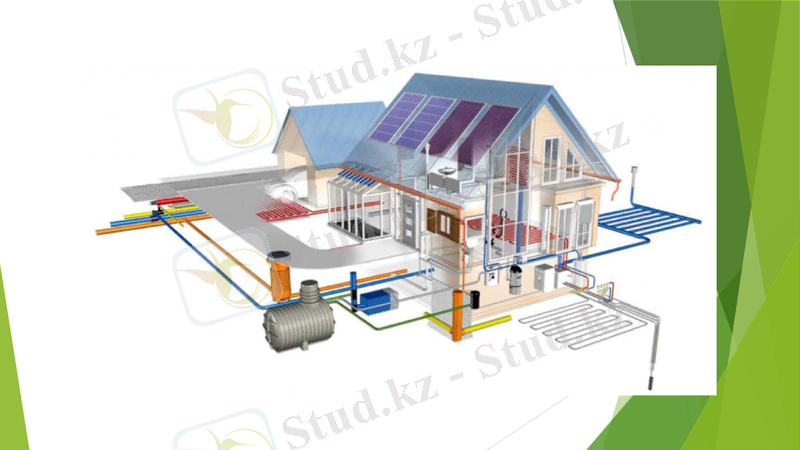

Жобалау басталғанға дейін келесі жұмыс түрлерін орындау қажет:инженерлік-геодезиялық ізденістер
(рельефті түсіру, камералдық өңдеу, Геодезиялық белгілерді орнату);

инженерлік-геологиялық ізденістер (топырақтың қасиеттерін, жер асты суларының болуы мен
құрамын анықтау, іргетас астындағы негіз топырағын анықтау және т. б.));

инженерлік-экологиялық ізденістер және инженерлік - гидрометеорологиялық (құрылыс алаңының
табиғи-климаттық жағдайлары, өсімдіктер мен жануарлар әлемінің ерекшеліктері, ластанудың
техногендік көздерінің болуы және т. б. туралы ақпарат).);

Инженерлік-гидрографиялық жұмыстар (жағдай, су асты рельефі және су асты құрылыстары туралы
деректерді алуға мүмкіндік береді, содан кейін оларды инженерлік-топографиялық (инженерлік-
гидрографиялық) жоспарлар мен профильдерде көрсетеді.)құрылыстың геофизикалық
сипаттамаларын анықтау (құрылыстың тау-кен және сейсмикалық жағдайлары, пайдалы қазбалар
шоғырлары туралы деректер және басқа да зерттеулер).

жауынгерлік іс-қимылдар орындарында және бұрынғы әскери құралымдар аумақтарында
жарылыс қаупі бар заттардың бар-жоғын іздестіру және тексеруархеологиялық
зерттеулер.Жобалау сатылылығына байланысты (Жобалау құжаттамасы немесе жұмыс
құжаттамасы) іздестіру жұмыстарын нақтылау ерекшеленуі мүмкін.

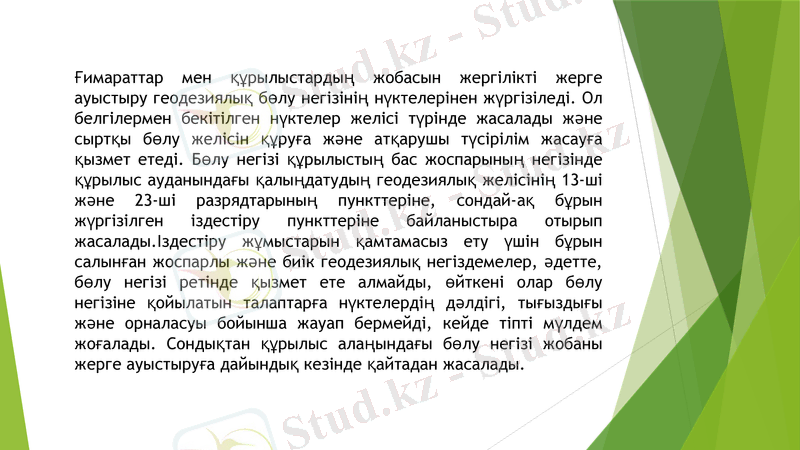

Ғимараттар мен құрылыстардың жобасын жергілікті жерге
ауыстыру геодезиялық бөлу негізінің нүктелерінен
жүргізіледі. Ол белгілермен бекітілген нүктелер желісі
түрінде жасалады және сыртқы бөлу желісін құруға және
атқарушы түсірілім жасауға қызмет етеді. Бөлу негізі
құрылыстың бас жоспарының негізінде құрылыс
ауданындағы қалыңдатудың геодезиялық желісінің 13-ші
және 23-ші разрядтарының пункттеріне, сондай-ақ бұрын
жүргізілген іздестіру пункттеріне байланыстыра отырып
жасалады.Іздестіру жұмыстарын қамтамасыз ету үшін бұрын
салынған жоспарлы және биік геодезиялық негіздемелер,
әдетте, бөлу негізі ретінде қызмет ете алмайды, өйткені
олар бөлу негізіне қойылатын талаптарға нүктелердің
дәлдігі, тығыздығы және орналасуы бойынша жауап
бермейді, кейде тіпті мүлдем жоғалады. Сондықтан құрылыс
алаңындағы бөлу негізі жобаны жерге ауыстыруға
дайындық кезінде қайтадан жасалады.

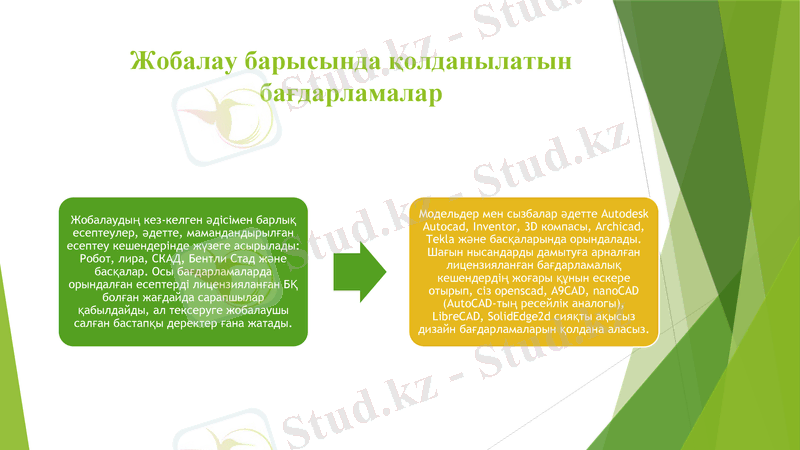

Жобалау барысында қолданылатын бағдарламалар

Модельдер мен сызбалар
Жобалаудың кез-келген
әдетте Autodesk Autocad,
әдісімен барлық
Inventor, 3D компасы,
есептеулер, әдетте,
Archicad, Tekla және
мамандандырылған
басқаларында
есептеу кешендерінде
орындалады. Шағын
жүзеге асырылады: Робот,
нысандарды дамытуға
лира, СКАД, Бентли Стад
арналған лицензияланған
және басқалар. Осы
бағдарламалық
бағдарламаларда
кешендердің жоғары
орындалған есептерді
құнын ескере отырып, сіз
лицензияланған БҚ болған
openscad, A9CAD, nanoCAD
жағдайда сарапшылар
(AutoCAD-тың ресейлік
қабылдайды, ал тексеруге
аналогы), LibreCAD,
жобалаушы салған
SolidEdge2d сияқты ақысыз
бастапқы деректер ғана
дизайн бағдарламаларын
жатады.
қолдана аласыз.

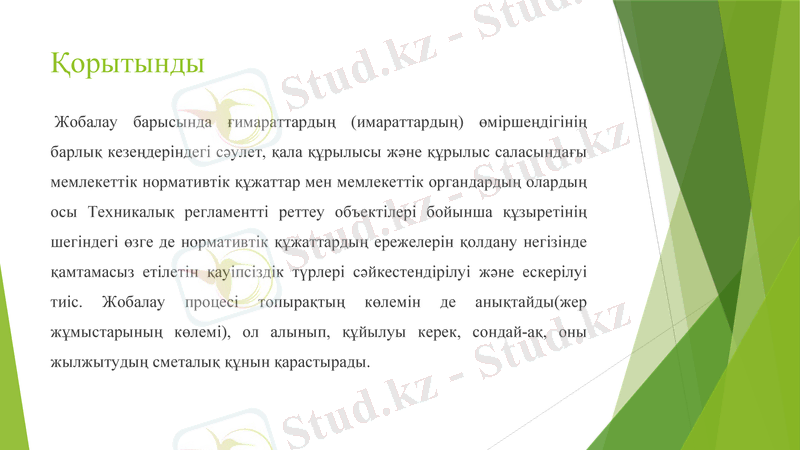

Қорытынды

Жобалау барысында ғимараттардың (имараттардың) өміршеңдігінің
барлық кезеңдеріндегі сәулет, қала құрылысы және құрылыс саласындағы
мемлекеттік нормативтік құжаттар мен мемлекеттік органдардың олардың
осы Техникалық регламентті реттеу объектілері бойынша құзыретінің
шегіндегі өзге де нормативтік құжаттардың ережелерін қолдану негізінде
қамтамасыз етілетін қауіпсіздік түрлері сәйкестендірілуі және ескерілуі
тиіс. Жобалау процесі топырақтың көлемін де анықтайды(жер
жұмыстарының көлемі), ол алынып, құйылуы керек, сондай-ақ, оны
жылжытудың сметалық құнын қарастырады.

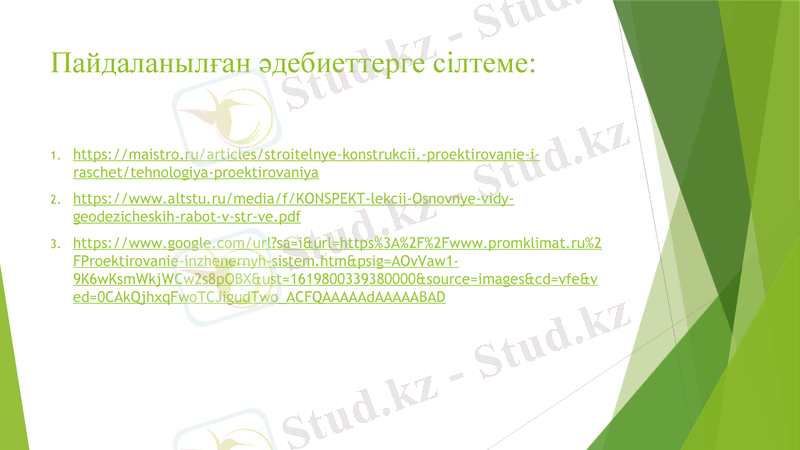

Пайдаланылған әдебиеттерге сілтеме:

1. https://maistro.ru/articles/stroitelnye-konstrukcii.-
proektirovanie-i-raschet/tehnologiya-proektirovaniya
2. https://
www.altstu.ru/media/f/KONSPEKT-lekcii-Osnovnye-vidy-geodezicheskih
-rabot-v-str-ve.pdf
3. https://
www.google.com/url?sa=i&url=https%3A%2F%2Fwww.promklimat.ru
%2FProektirovanie-inzhenernyh-sistem.htm&psig=AOvVaw1-9K6wKs
mWkjWCw2s8pOBX&ust=1619800339380000&source=images&cd=v
fe&ved=0CAkQjhxqFwoTCJigudTwo_ACFQAAAAAdAAAAABAD
