Рентгендік сәулелену


Slide 1

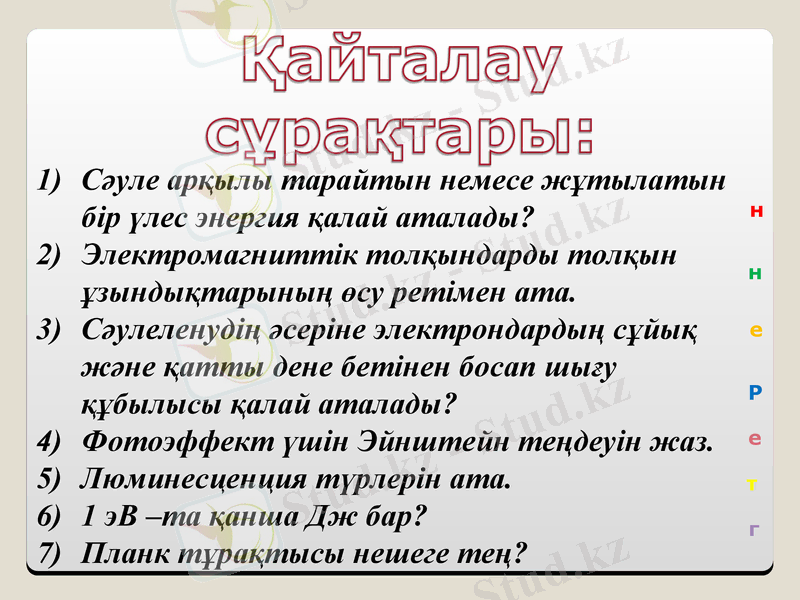

Сәуле арқылы тарайтын немесе жұтылатын бір үлес энергия қалай аталады?

Электромагниттік толқындарды толқын ұзындықтарының өсу ретімен ата.

Сәулеленудің әсеріне электрондардың сұйық және қатты дене бетінен босап шығу құбылысы қалай аталады?

Фотоэффект үшін Эйнштейн теңдеуін жаз.

Люминесценция түрлерін ата.

1 эВ -та қанша Дж бар?

Планк тұрақтысы нешеге тең?

н

н

Р

е

е

т

г

Slide 2

29. 01. 2024ж

Сабақтың тақырыбы:

Рентгендік сәулелену

Slide 3

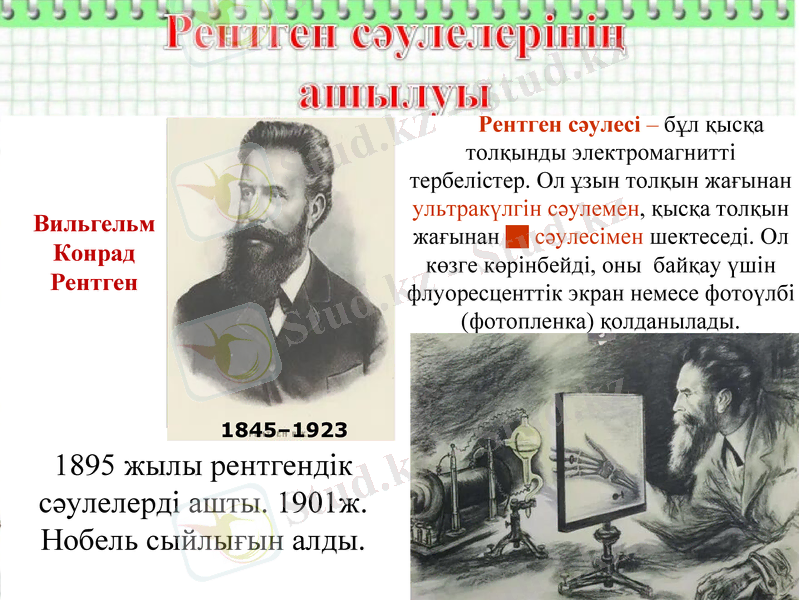

Вильгельм Конрад

Рентген

Рентген сәулесі - бұл қысқа толқынды электромагнитті тербелістер. Ол ұзын толқын жағынан ультракүлгін сәулемен, қысқа толқын жағынан  сәулесімен шектеседі. Ол көзге көрінбейді, оны байқау үшін флуоресценттік экран немесе фотоүлбі (фотопленка) қолданылады.

1895 жылы рентгендік сәулелерді ашты. 1901ж. Нобель сыйлығын алды.

Slide 4 Slide 5 Slide 6

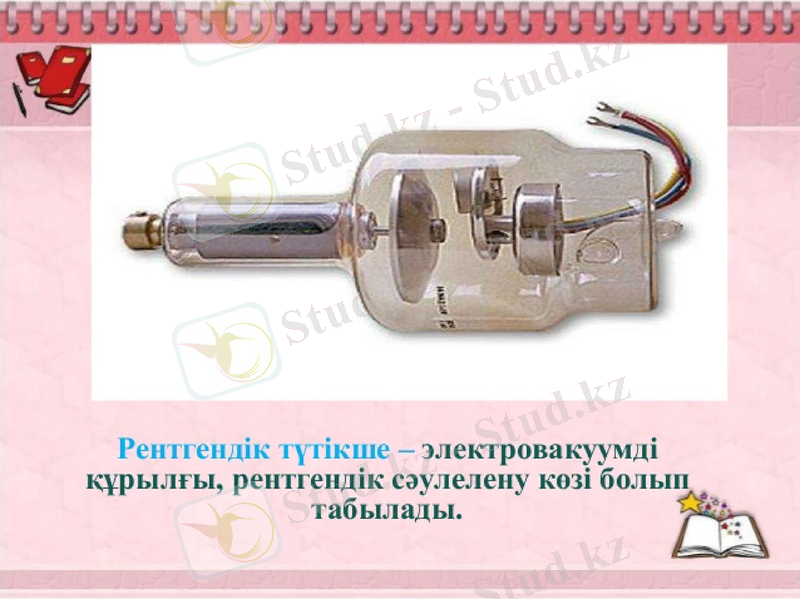

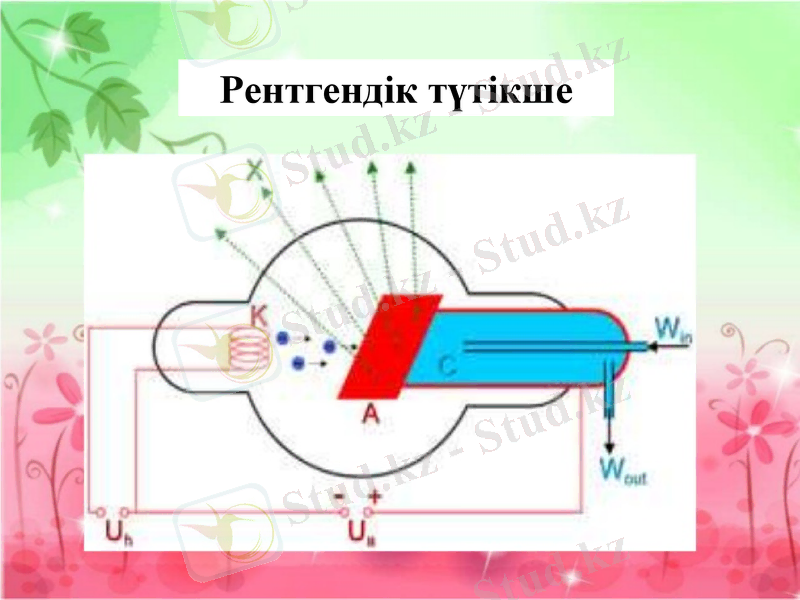

Рентгендік түтікше

Slide 7 Slide 8 Slide 9 Slide 10

Ғарышта

Slide 11 Slide 12 Slide 13

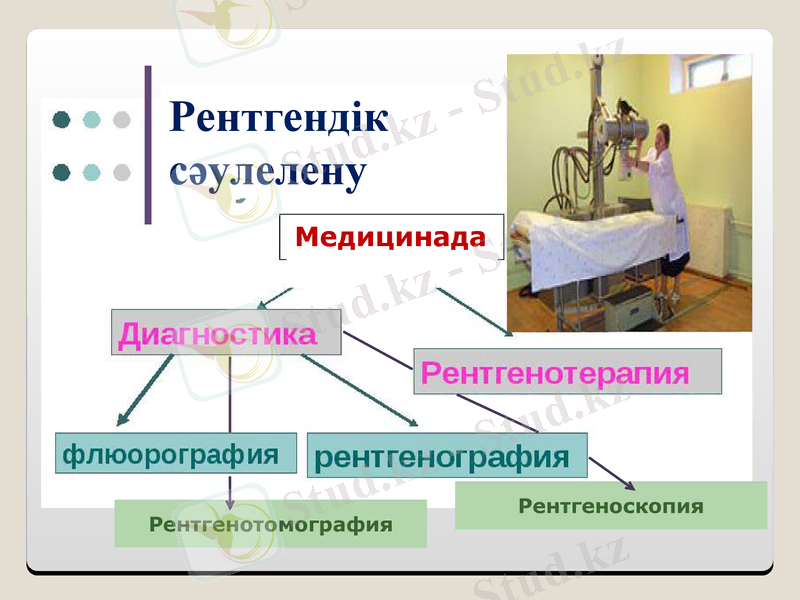

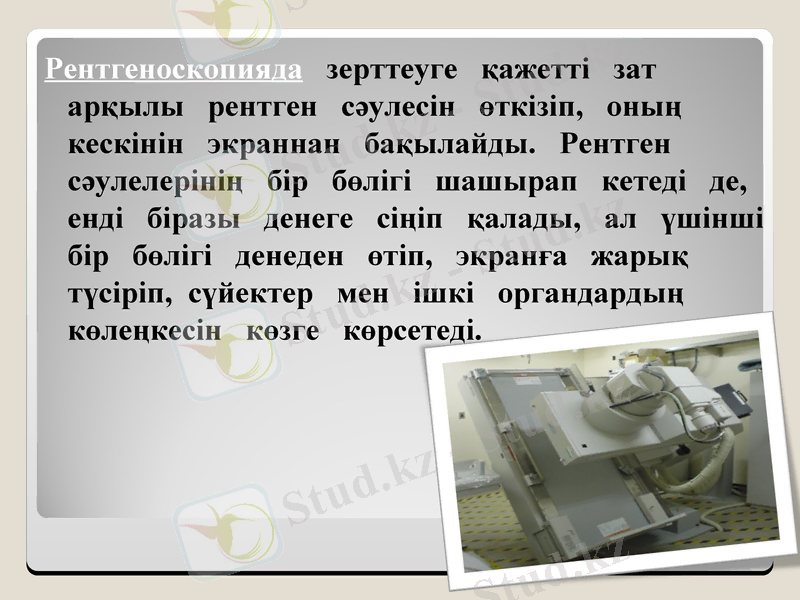

Рентгеноскопияда зерттеуге қажетті зат арқылы рентген сәулесін өткізіп, оның кескінін экраннан бақылайды. Рентген сәулелерінің бір бөлігі шашырап кетеді де, енді біразы денеге сіңіп қалады, ал үшінші бір бөлігі денеден өтіп, экранға жарық түсіріп, сүйектер мен ішкі органдардың көлеңкесін көзге көрсетеді.

Slide 14

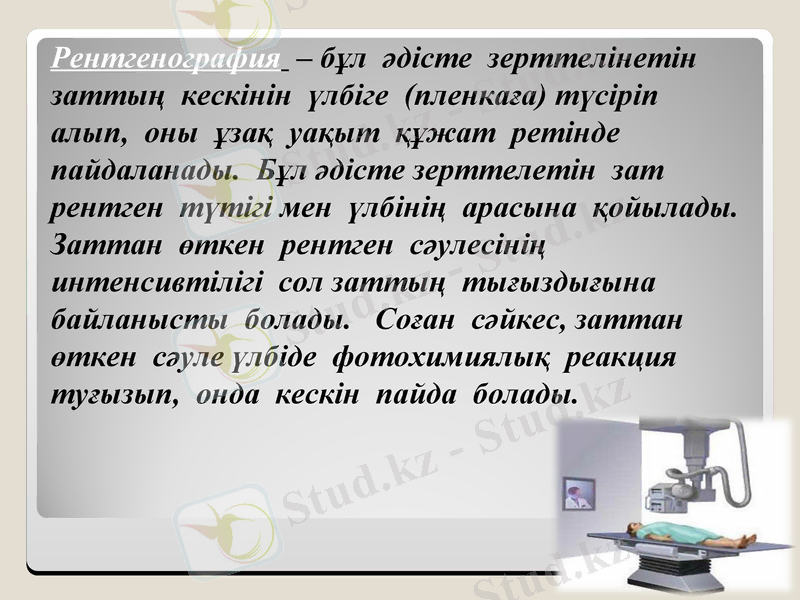

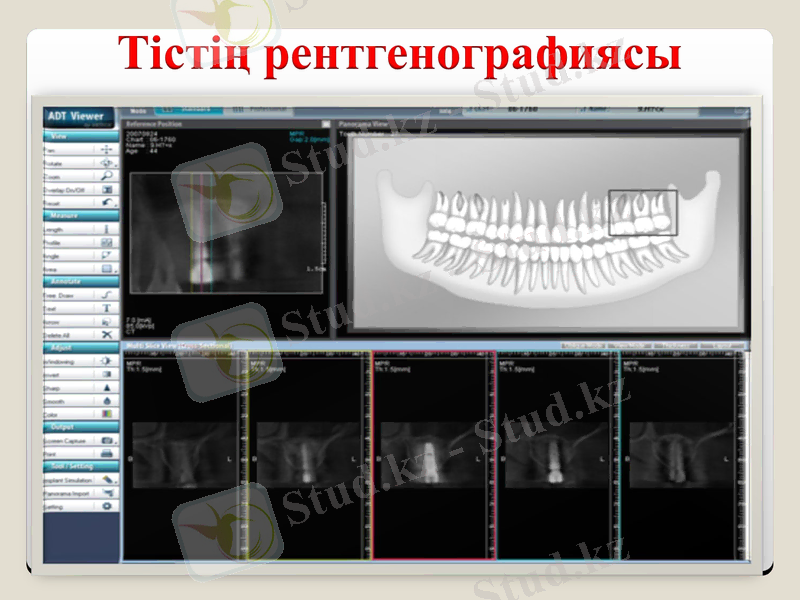

Рентгенография - бұл әдісте зерттелінетін заттың кескінін үлбіге (пленкаға) түсіріп алып, оны ұзақ уақыт құжат ретінде пайдаланады. Бұл әдісте зерттелетін зат рентген түтігі мен үлбінің арасына қойылады. Заттан өткен рентген сәулесінің интенсивтілігі сол заттың тығыздығына байланысты болады. Соған сәйкес, заттан өткен сәуле үлбіде фотохимиялық реакция туғызып, онда кескін пайда болады.

Slide 15 Slide 16

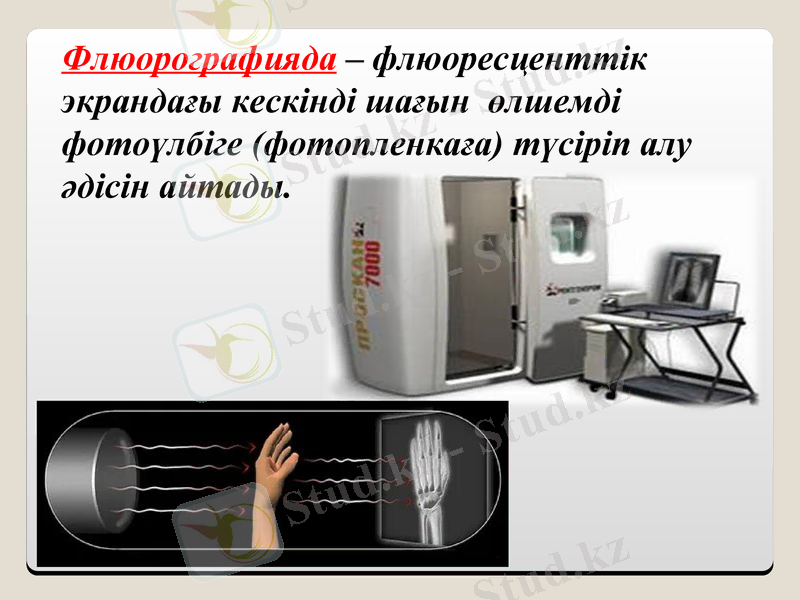

Флюорографияда - флюоресценттік экрандағы кескінді шағын өлшемді фотоүлбіге (фотопленкаға) түсіріп алу әдісін айтады.

Slide 17

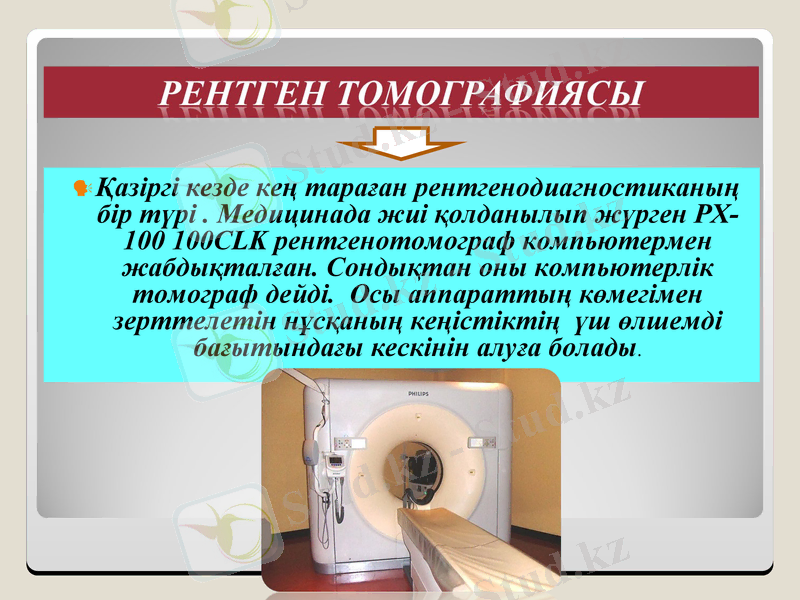

Қазіргі кезде кең тараған бір түрі . Медицинада жиі қолданылып жүрген РХ-100 100CLK рентгенотомограф компьютермен жабдықталған. Сондықтан оны компьютерлік томограф дейді. Осы аппараттың көмегімен зерттелетін нұсқаның кеңістіктің үш өлшемді бағытындағы кескінін алуға болады.

Slide 18

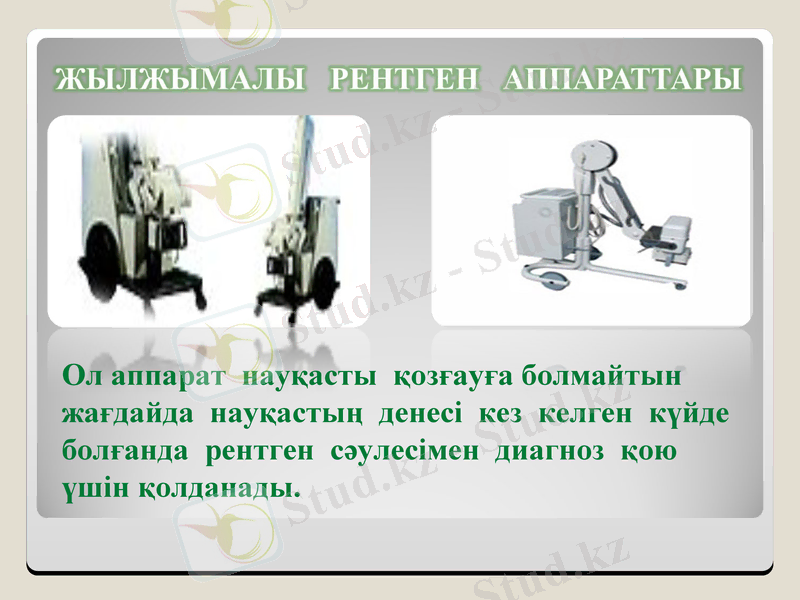

Ол аппарат науқасты қозғауға болмайтын жағдайда науқастың денесі кез келген күйде болғанда рентген сәулесімен диагноз қою үшін қолданады.

Slide 19

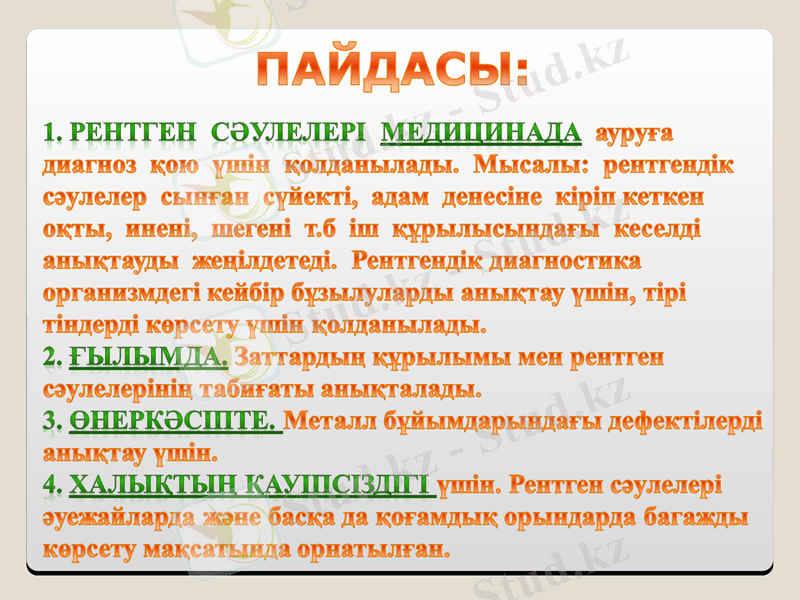

Сүйектің, металдан жасалған заттың көлеңкелері өте айқын көрінеді.

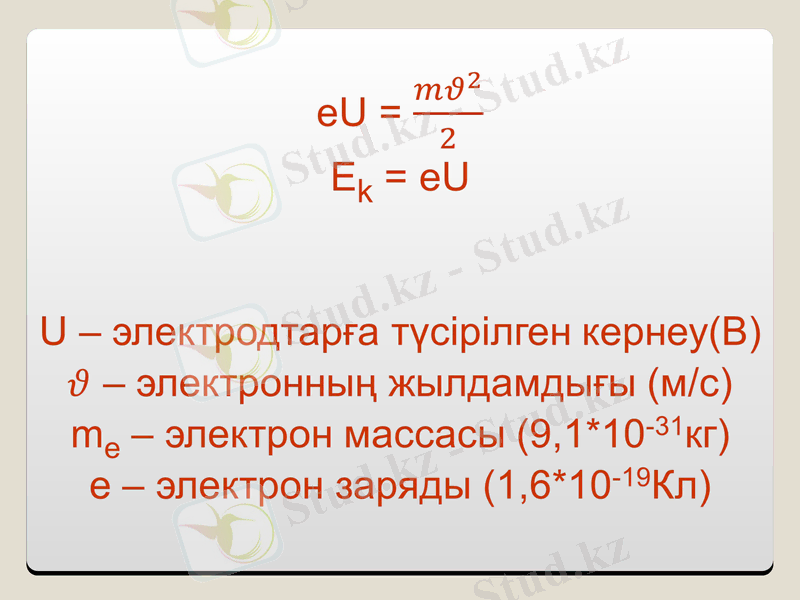

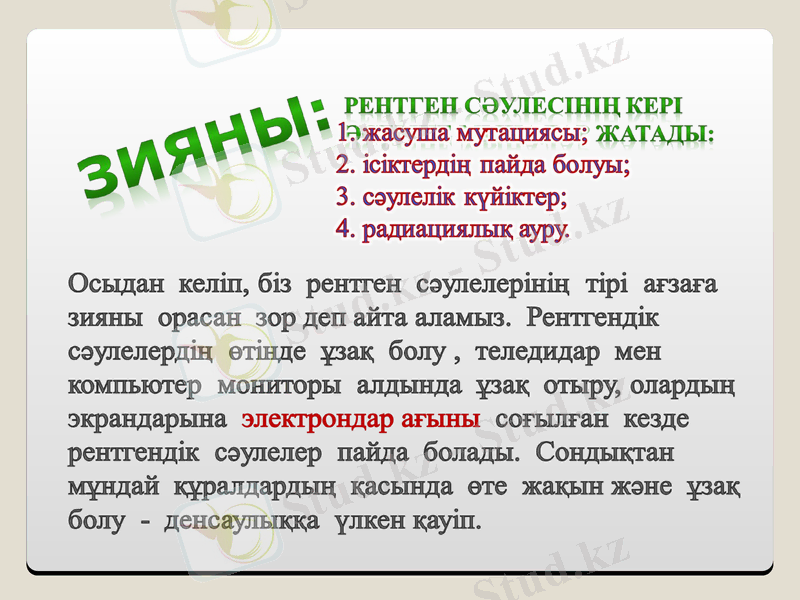

Slide 20 Slide 21 Slide 22 Slide 23

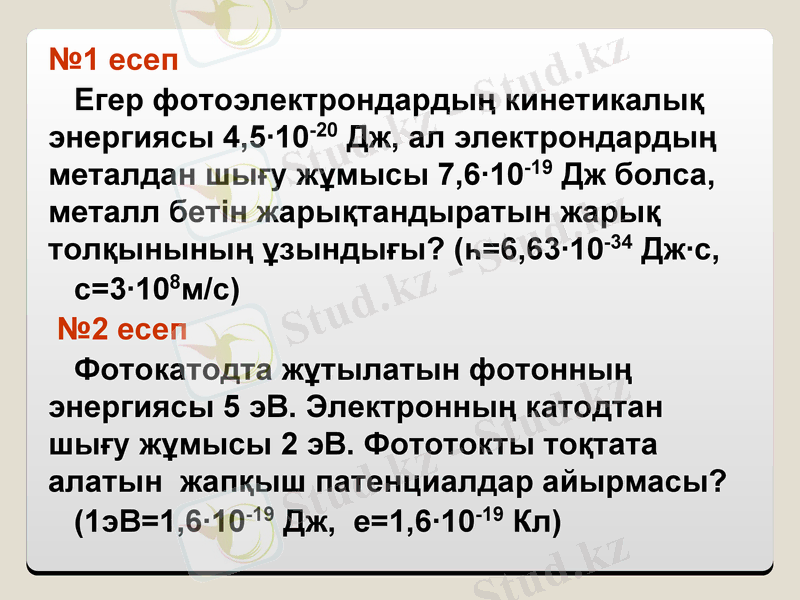

№1 есеп

Егер фотоэлектрондардың кинетикалық энергиясы 4, 5·10-20 Дж, ал электрондардың металдан шығу жұмысы 7, 6·10-19 Дж болса, металл бетін жарықтандыратын жарық толқынының ұзындығы? (һ=6, 63·10-34 Дж·с,

с=3·108м/с)

№2 есеп

Фотокатодта жұтылатын фотонның энергиясы 5 эВ. Электронның катодтан шығу жұмысы 2 эВ. Фототокты тоқтата алатын жапқыш патенциалдар айырмасы?

(1эВ=1, 6·10-19 Дж, е=1, 6·10-19 Кл)

Slide 24

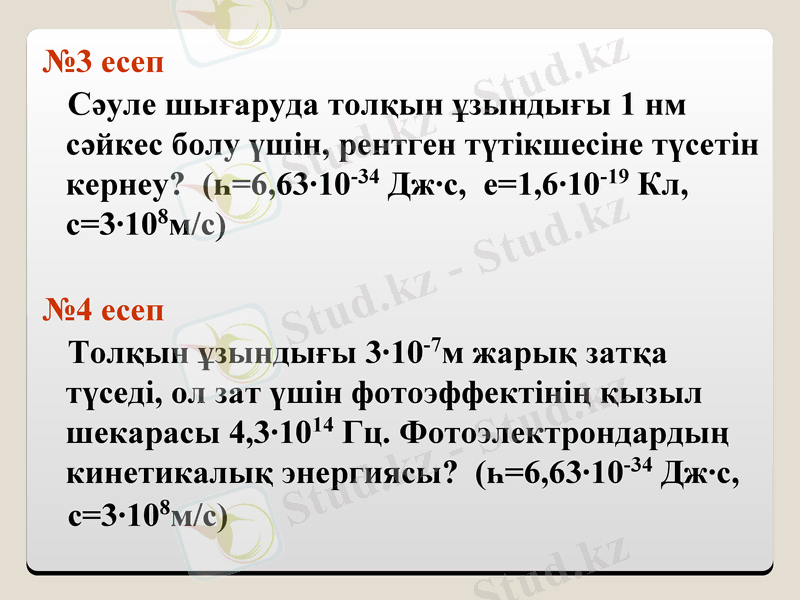

№3 есеп

Сәуле шығаруда толқын ұзындығы 1 нм сәйкес болу үшін, рентген түтікшесіне түсетін кернеу? (һ=6, 63·10-34 Дж·с, е=1, 6·10-19 Кл, с=3·108м/с)

№4 есеп

Толқын ұзындығы 3·10-7м жарық затқа түседі, ол зат үшін фотоэффектінің қызыл шекарасы 4, 3·1014 Гц. Фотоэлектрондардың кинетикалық энергиясы? (һ=6, 63·10-34 Дж·с,

с=3·108м/с)

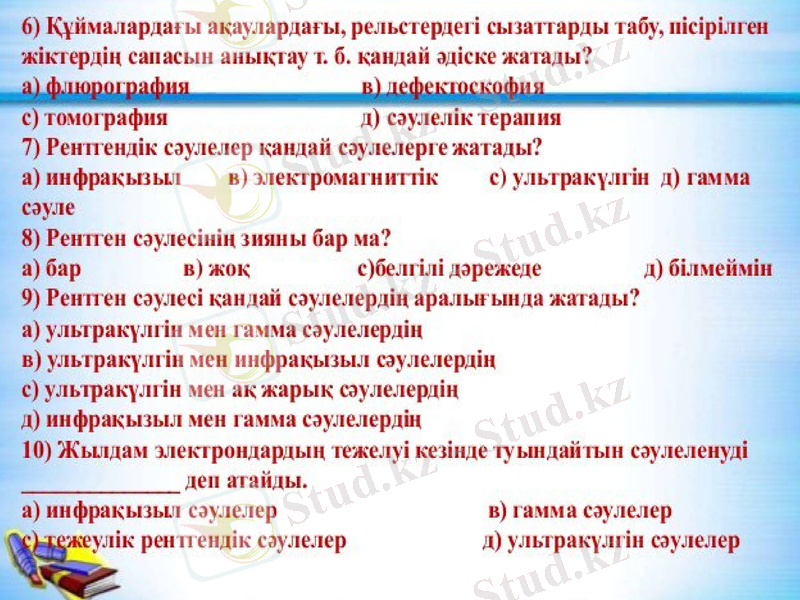

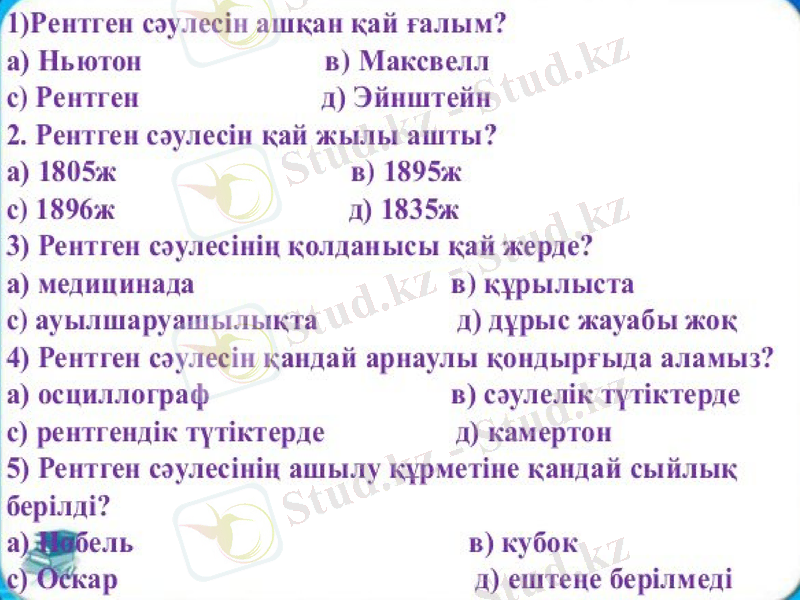

Slide 25 Slide 26 Slide 27 Slide 28

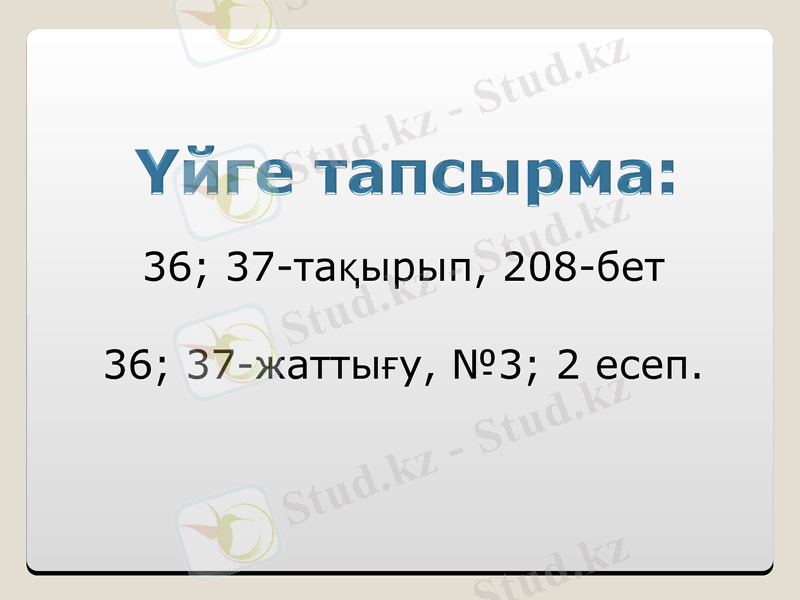

36; 37-тақырып, 208-бет

36; 37-жаттығу, №3; 2 есеп.

Slide 29

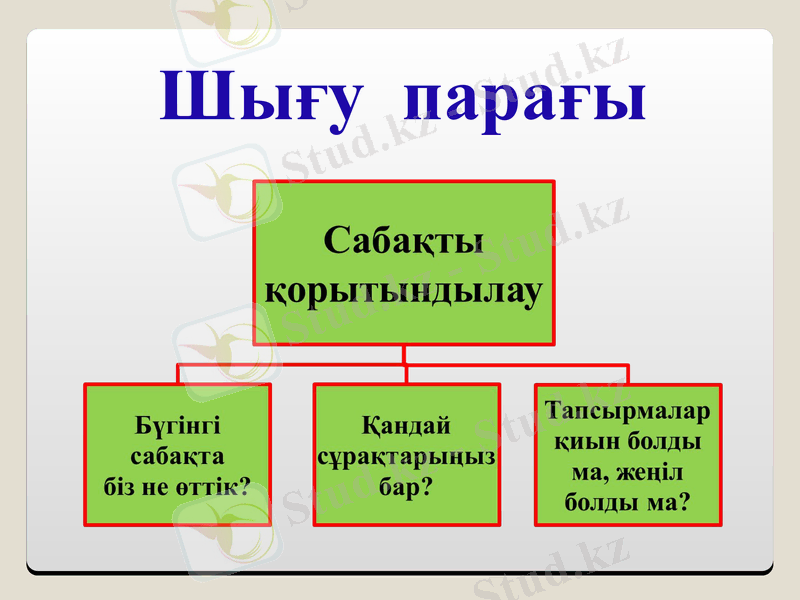

Шығу парағы
