Бұранда кесу
Презентация қосу
Н.Бекбосынов атындағы Маңғыстау энергетикалық
колледжі
Бұранда кесу
Оқытушы: Матжанова Р.К.

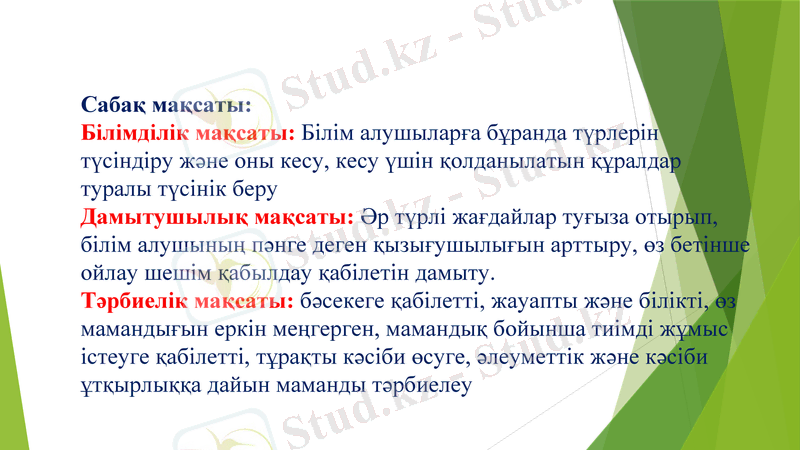

Сабақ мақсаты:
Білімділік мақсаты: Білім алушыларға бұранда түрлерін
түсіндіру және оны кесу, кесу үшін қолданылатын құралдар туралы
түсінік беру
Дамытушылық мақсаты: Әр түрлі жағдайлар туғыза отырып,
білім алушының пәнге деген қызығушылығын арттыру, өз бетінше
ойлау шешім қабылдау қабілетін дамыту.
Тәрбиелік мақсаты: бәсекеге қабілетті, жауапты және білікті, өз
мамандығын еркін меңгерген, мамандық бойынша тиімді жұмыс
істеуге қабілетті, тұрақты кәсіби өсуге, әлеуметтік және кәсіби
ұтқырлыққа дайын маманды тәрбиелеу
Бұранда

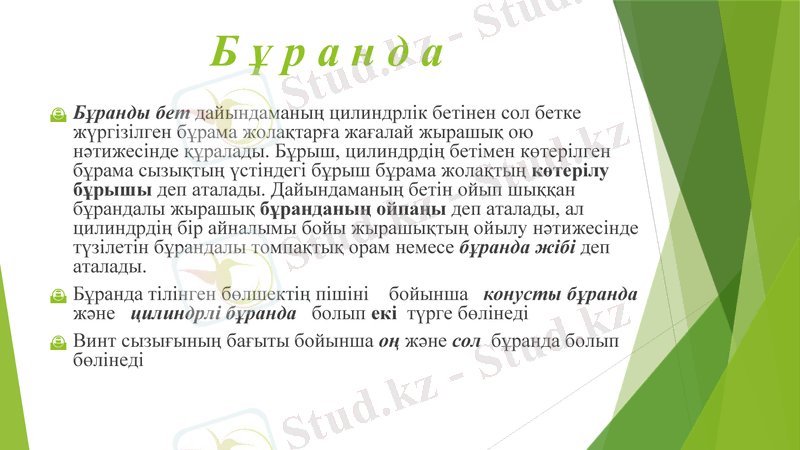

Бұранды бет дайындаманың цилиндрлiк бетінен сол бетке
жүргізілген бұрама жолақтарға жағалай жырашық ою нәтижесiнде
құралады. Бұрыш, цилиндрдің бетiмен көтерiлген бұрама
сызықтың үстіндегі бұрыш бұрама жолақтың көтерілу бұрышы
деп аталады. Дайындаманың бетін ойып шыққан бұрандалы
жырашық бұранданың ойпаңы деп аталады, ал цилиндрдің бiр
айналымы бойы жырашықтың ойылу нәтижесінде түзілетін
бұрандалы томпақтық орам немесе бұранда жібі деп аталады.
Бұранда
тілінген бөлшектің пішіні бойынша конусты бұранда
және цилиндрлі бұранда болып екі түрге бөлінеді
Винтсызығының бағыты бойынша оң және сол бұранда болып
бөлінеді
Бұранда

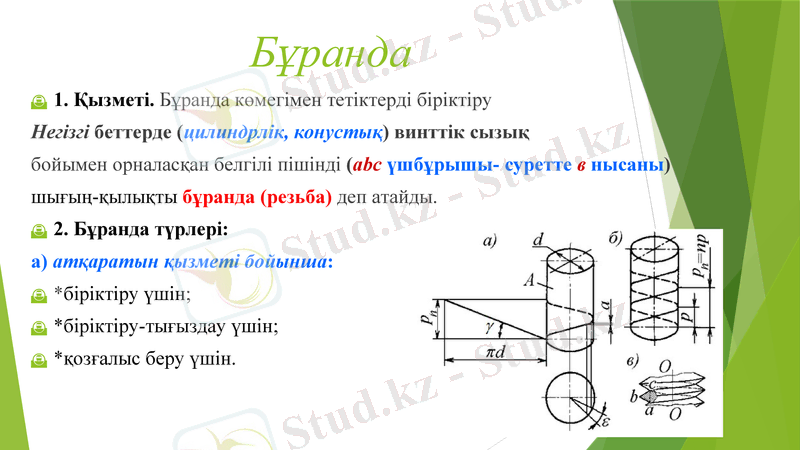

1. Қызметі. Бұранда көмегімен тетіктерді біріктіру
Негізгі беттерде (цилиндрлік, конустық) винттік сызық
бойымен орналасқан белгілі пішінді (abc үшбұрышы- суретте в нысаны)
шығың-қылықты бұранда (резьба) деп атайды.
2. Бұранда түрлері:
а) атқаратын қызметі бойынша:
*біріктіру үшін;
*біріктіру-тығыздау үшін;
*қозғалыс беру үшін.

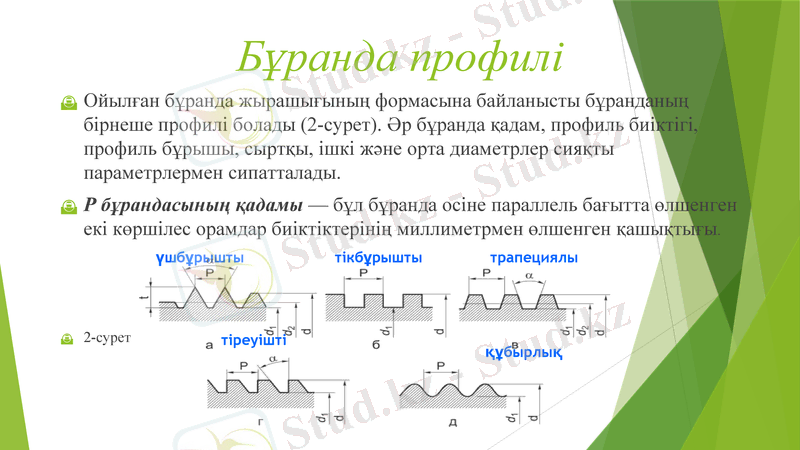

Бұранда профилі
Ойылған бұранда жырашығының формасына байланысты бұранданың
бірнеше профилі болады (2-сурет). Әр бұранда қадам, профиль биіктігі,
профиль бұрышы, сыртқы, ішкі және орта диаметрлер сияқты
параметрлермен сипатталады.
Р бұрандасының қадамы — бұл бұранда осіне параллель бағытта өлшенген
екі көршілес орамдар биіктіктерінің миллиметрмен өлшенген қашықтығы.
үшбұрышты тікбұрышты трапециялы
2-сурет тіреуішті
құбырлық

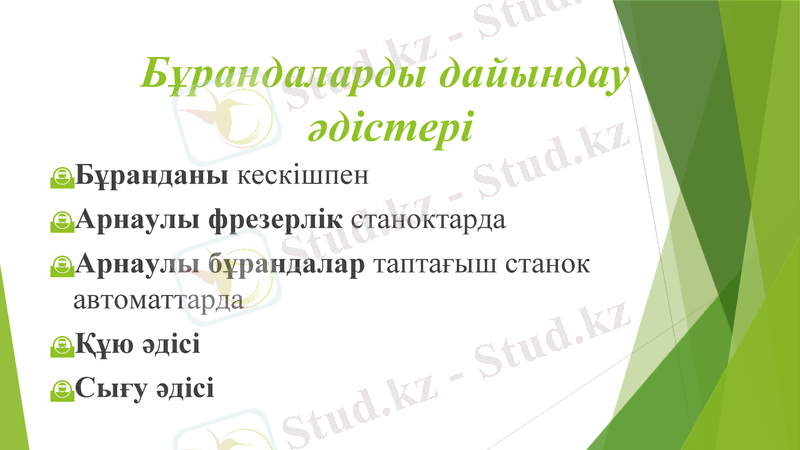

Бұрандаларды дайындау
әдістері
Бұранданы кескішпен
Арнаулы фрезерлік станоктарда
Арнаулы бұрандалар таптағыш станок
автоматтарда
Құю әдісі
Сығу әдісі
Бұранда кесуге арналған құралдар
Бұранда беттерін өңдеу өңделуге берілген беттен
материал қабатын қолмен немесе бұранда ою
жабдығының көмегімен алып тастау (құрылғыны жөндеу,
жинақтау және монтаждауда) арқылы жүзеге асырылады.
Ішкі бұранданы ою қолмен де, механизацияланған
құрал-жабдықтарды пайдаланумен де орындалады. Бұл
процесс арнайы құрал – бұранойғыш арқылы жүзеге
асады.

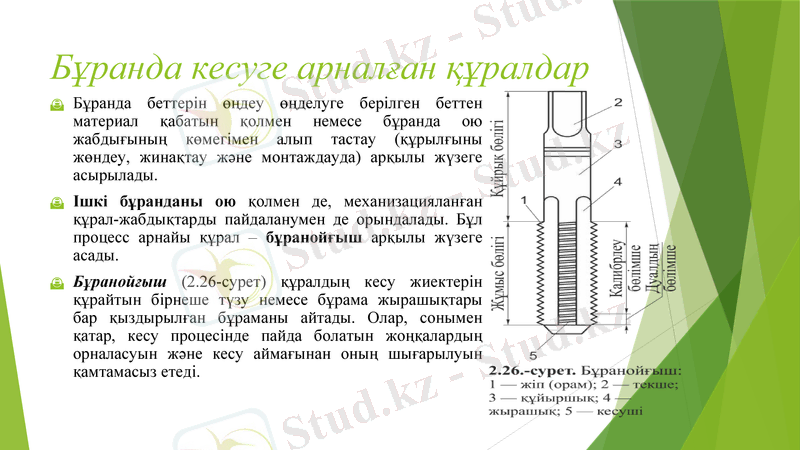

Бұранойғыш (2.26-сурет) құралдың кесу жиектерін
құрайтын бiрнеше түзу немесе бұрама жырашықтары
бар қыздырылған бұраманы айтады. Олар, сонымен
қатар, кесу процесiнде пайда болатын жоңқалардың
орналасуын және кесу аймағынан оның шығарылуын
қамтамасыз етеді.
Бұранда кесуге арналған құралдар

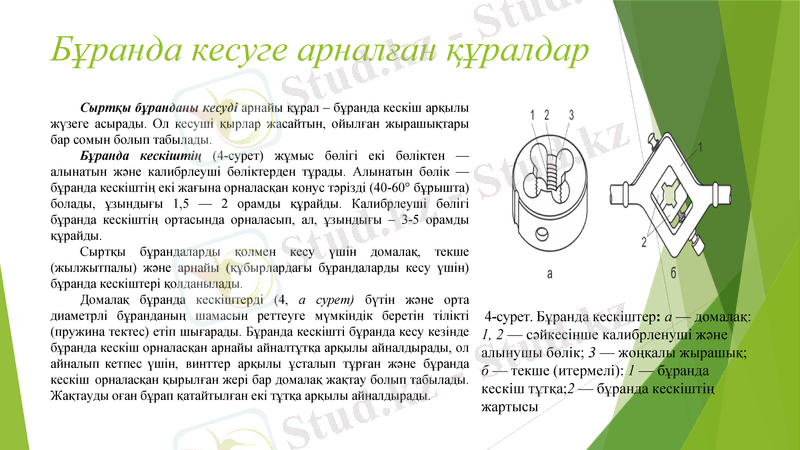

Сыртқы бұранданы кесуді арнайы құрал – бұранда кескіш арқылы
жүзеге асырады. Ол кесуші қырлар жасайтын, ойылған жырашықтары
бар сомын болып табылады.
Бұранда кескіштің (4-сурет) жұмыс бөлігі екі бөліктен —
алынатын және калибрлеуші бөліктерден тұрады. Алынатын бөлік —
бұранда кескіштің екі жағына орналасқан конус тәрізді (40-60° бұрышта)
болады, ұзындығы 1,5 — 2 орамды құрайды. Калибрлеуші бөлігі бұранда
кескіштің ортасында орналасып, ал, ұзындығы – 3-5 орамды құрайды.
Сыртқы бұрандаларды қолмен кесу үшін домалақ, текше
(жылжытпалы) және арнайы (құбырлардағы бұрандаларды кесу үшін)
бұранда кескіштері қолданылады.
Домалақ бұранда кескіштерді (4, а сурет) бүтін және орта
диаметрлі бұранданың шамасын реттеуге мүмкіндік беретін тілікті
(пружина тектес) етіп шығарады. Бұранда кескішті бұранда кесу кезінде 4-сурет. Бұранда кескіштер: а — домалақ:
бұранда кескіш орналасқан арнайы айналтұтқа арқылы айналдырады, ол 1, 2 — сәйкесінше калибрленуші және
айналып кетпес үшін, винттер арқылы ұсталып тұрған және бұранда алынушы бөлік; 3 — жоңқалы жырашық;
кескіш орналасқан қырылған жері бар домалақ жақтау болып табылады.
б — текше (итермелі): 1 — бұранда
Жақтауды оған бұрап қатайтылған екі тұтқа арқылы айналдырады.
кескіш тұтқа;2 — бұранда кескіштің
жартысы
Бұранда кесуге арналған құралдар

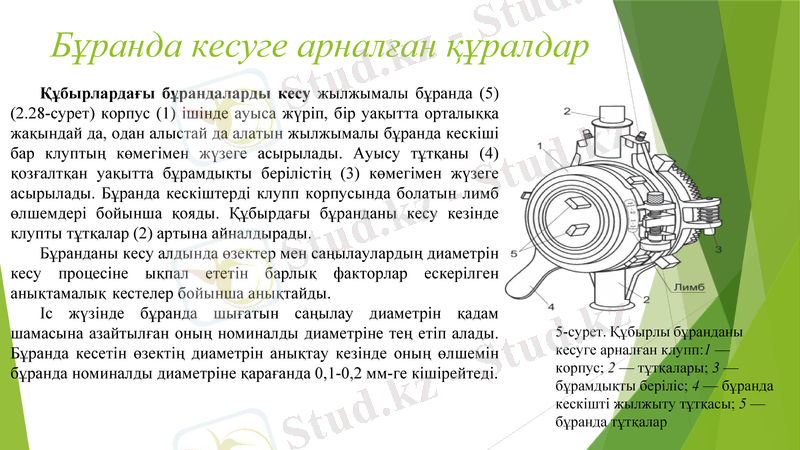

Құбырлардағы бұрандаларды кесу жылжымалы бұранда (5)
(2.28-сурет) корпус (1) ішінде ауыса жүріп, бір уақытта орталыққа
жақындай да, одан алыстай да алатын жылжымалы бұранда кескіші
бар клуптың көмегімен жүзеге асырылады. Ауысу тұтқаны (4)
қозғалтқан уақытта бұрамдықты берілістің (3) көмегімен жүзеге
асырылады. Бұранда кескіштерді клупп корпусында болатын лимб
өлшемдері бойынша қояды. Құбырдағы бұранданы кесу кезінде
клупты тұтқалар (2) артына айналдырады.
Бұранданы кесу алдында өзектер мен саңылаулардың диаметрін
кесу процесіне ықпал ететін барлық факторлар ескерілген
анықтамалық кестелер бойынша анықтайды.
Іс жүзінде бұранда шығатын саңылау диаметрін қадам
шамасына азайтылған оның номиналды диаметріне тең етіп алады. 5-сурет. Құбырлы бұранданы
Бұранда кесетін өзектің диаметрін анықтау кезінде оның өлшемін кесуге арналған клупп:1 —
бұранда номиналды диаметріне қарағанда 0,1-0,2 мм-ге кішірейтеді. корпус; 2 — тұтқалары; 3 —
бұрамдықты беріліс; 4 — бұранда
кескішті жылжыту тұтқасы; 5 —
бұранда тұтқалар

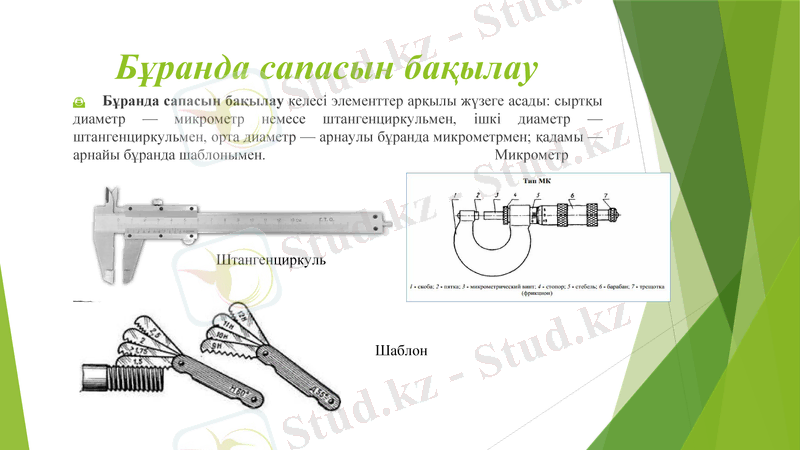

Бұранда сапасын бақылау
Бұранда сапасын бақылау келесі элементтер арқылы жүзеге асады:
сыртқы диаметр — микрометр немесе штангенциркульмен, ішкі диаметр —
штангенциркульмен, орта диаметр — арнаулы бұранда микрометрмен; қадамы —
арнайы бұранда шаблонымен. Микрометр
Штангенциркуль
Шаблон
Бұранда кесу кезіндегі еңбек қауіпсіздігі
Бұранданы кесу кезіндегі еңбек қауіпсіздігі талаптары:
- Жұмыс алдында арнайы киім кию, шашты берет астына мұқият
толтыру;
- дайындаманы басқышпен берік бекіту;
- өткір жиектері бар дайындамаларды аралау кезінде сол қолдың
саусақтарын кері жүргенде егегіштің астына қысуға болмайды;
- жарақаттанушылықты болдырмау үшін шеберүстел тәртіп бойынша
ұсталуы тиіс, құралдар мен құралдар тиісті орындарда сақталуы тиіс;
- қатты шығыңқы үшкір бөліктері бар дайындамаларда бұранданы
қолмен кесу кезінде қақпасы бар белгілегішті бұрған кезде қолын
жұлып алмауын қадағалау қажет;
- тығындалған белгімен жұмыс істеуге болмайды, бітеу тесіктердегі
бұранданы кесу кезінде жоңқаны тесіктен жиі алып тастау керек.
Бақылау сұрақтары:
1.Сыртқы және ішкі бұранданы қолмен кесу үшін
қандай құралдар мен аспаптар қолданылады?
2.Ішкі бұранданы кесу кезіндегі жұмыстардың реті
қандай?
3.Сыртқы бұранданы кесу кезіндегі жұмыстардың
реті қандай?
4.Бұранданы кесу кезінде қандай қауіпсіз жұмыс
ережелерін сақтау қажет?
