Концептуалды үлгілеу.
ЕR- диаграмма

Дәріс 5
Көп жағдайда бір кесте (қатыс) жеке бір файлда сақталады. Жалпы
МҚ алға қойылған мақсатқа сәйкес анықталған бір немесе өзара
байланыстағы бірнеше кестелердің жиынынан тұрады, мысалы,
MS Access МҚБЖ-де МҚ файлында кестелермен қатар
сұрыптамалар, қорытындылар, үлгілер, макростар және модульдер
сияқты басқа да МҚ-ның барлық объектілері бірге сақталады.
Реляциялық МҚБЖ-де кестелердің байланысын көрсету үшін
оларды өзара байланыстыру амалын қолданады, бұл МҚ-на
енгізілген мәліметтердің толықтығын, үйлесімділігін, МҚ-ның
біртұтастығын кадағалауға және мәліметтер қорын өңдеу
барысында қажетті деректерді тез табуға, жылдам оқуға, көруге,
өзгертуге, теріп алуға және қорытынды құжаттарды оңай
дайындауға мүмкіндік береді.
Реляциялық ДҚ-да қатыстардың
байланыстары

бірі -бірге
•• көбі-көпке
бірі-көпке
(1:М)
(1:1))
(М:М
one-to-many
one-to-one
• many-to-many
relationship
relationship
relationship

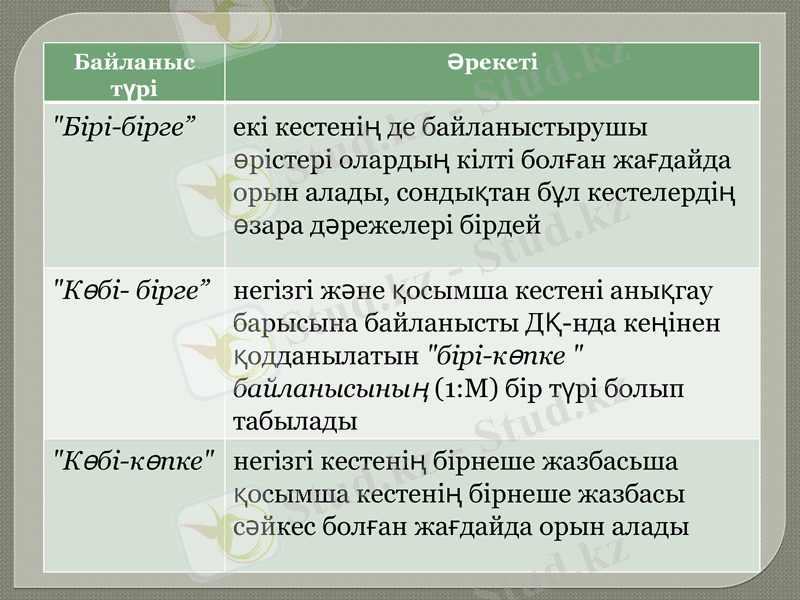

Байланыс Әрекеті
түрі
"Бірі-бірге” екі кестенің де байланыстырушы
өрістері олардың кілті болған
жағдайда орын алады, сондықтан
бұл кестелердің өзара дәрежелері
бірдей
"Көбі- негізгі және қосымша кестені
бірге” анықгау барысына байланысты ДҚ-
нда кеңінен қодданылатын "бірі-
көпке " байланысының (1:М) бір түрі
болып табылады
"Көбі- негізгі кестенің бірнеше жазбасьша
көпке" қосымша кестенің бірнеше жазбасы
сәйкес болған жағдайда орын
алады
"Көбі-
"Көбі- бірге"
бірге" байланысы
байланысы (М:1)
(М:1) негізгі
негізгі және
және қосымша
қосымша кестені
кестені
анықгау барысына байланысты МҚ-нда кеңінен қодданылатын "бірі-
көпке " байланысының (1:М) бір түрі болып табылады.

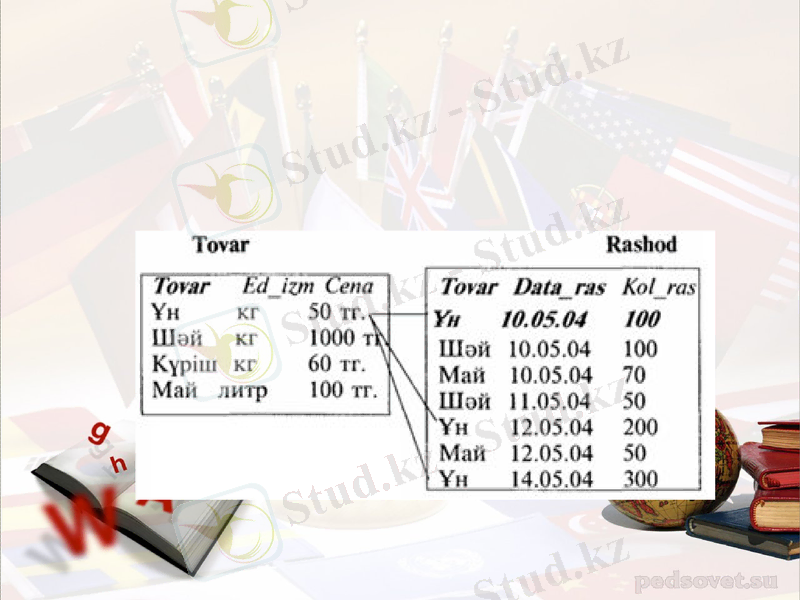

"Бірге-көп" байланысына (1:М) қоймадан тұтынушыларға
жіберілген заттарды есепке алу тарифі бойынша Tovar және
Rashod кестелерінің байланысын көрсетуге болады (1,2—
суреттер), мұңцағы Tovar— заттың аты, Edjzm — тауардың өлшем
бірлігі, Сепа — тауардың бір бірлігінің сату бағасы, Dataras—
тауардың жібірілген күні, Kolras — жіберілген заттың саны. Бұл
мысалдағы 14.05.04 -не дейінгі мәліметтер бойынша күріш әлі
сатылмаған, соңдықтан Rashod кестесіңде күрішке сәйкес жазба
жок, Rashod кестесінің кілті Tovar және Rashod жиектерінен
тұрады

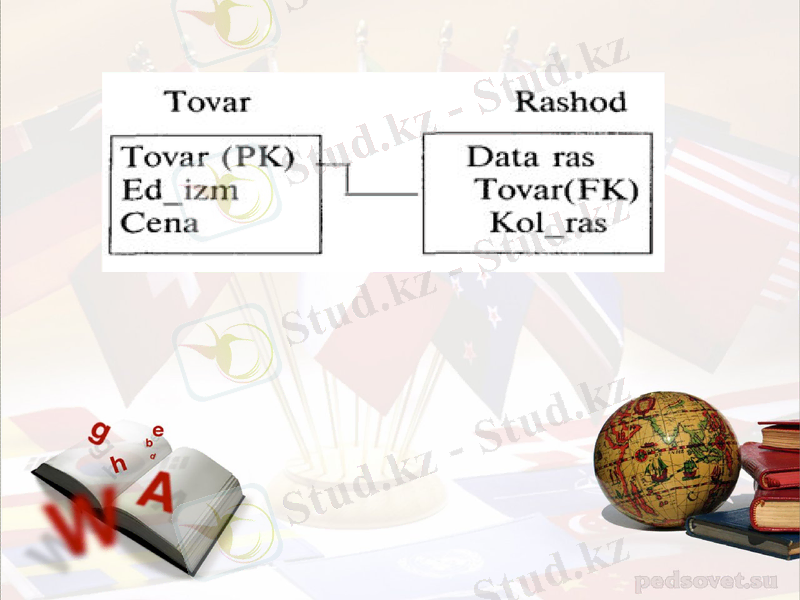

МҚ құрылымының кең тараған IDEF1X нотациясында "бірі-
көпке" қатысы "көп" жағында дөңгелекпен аяқталған сызық
арқылы көрсетіледі (1,2-суреттер)

"Көбі-көпке" байланысы (М:М) негізгі кестенің бірнеше жазбасьша
қосымша кестенің бірнеше жазбасы сәйкес болған жағдайда орын
алады. 3-суретте "көбі-көпке" байланыстағы оку топтарындағы
пәндер мен сабақ жүргізетін оқытушылар арасындағы қатыстар
көрсетілген: әрбір топка бірнеше окытушы сабақ береді;
әрбір оқытушы біріншіден, бірнеше пәндерді, екіншіден,
әртүрлі топтарда сабақ беруі мүмкін.

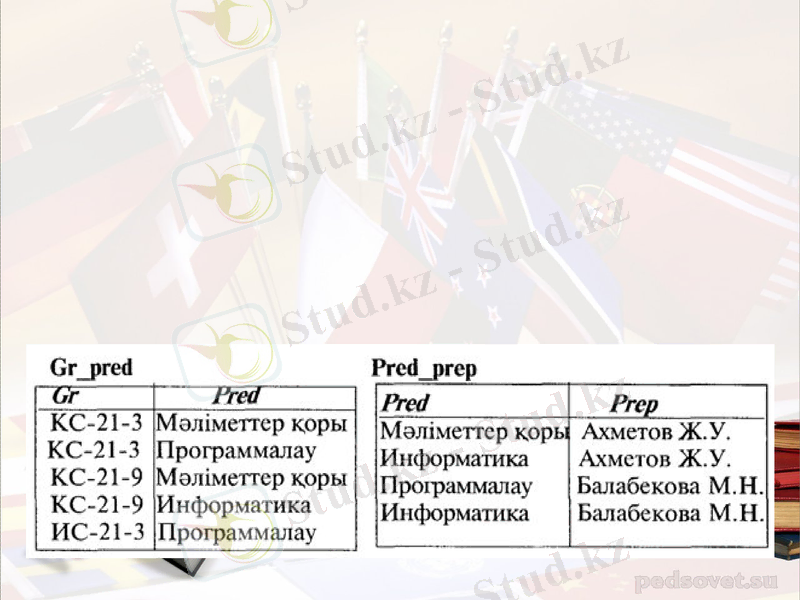

Grpred кестесінің бірінші және үшінші жазбаларына Pred_prep
кестесінің бірінші жазбасы, ал төртінші жазбасына— екінші
және төртінші жазбалары сәйкес келеді. Бұл кестелерді Pred
жиектері бойынша біріктіру арқылы әр топтағы пәндерді
жүргізетін оқытушылар туралы мәліметгерден тұратын
Gr_pred_prep кестесін алуға болады
CASE-құралдары дегеніміз – бұл ақпараттың жүйелерді
құрастыру және оларға ілесе жүру үдерістерін қолдайтын
программалық құралдар, оларға келесілер жатады:
талаптарды талдаудан өткізу және тұжырымдау, мәліметтер
қоры мен қосымшаларды жобалау, кодты генерациялау,
тестілеу, сапаны қамтамасыз ету, конфигурацияны басқару
және т.б.саланы

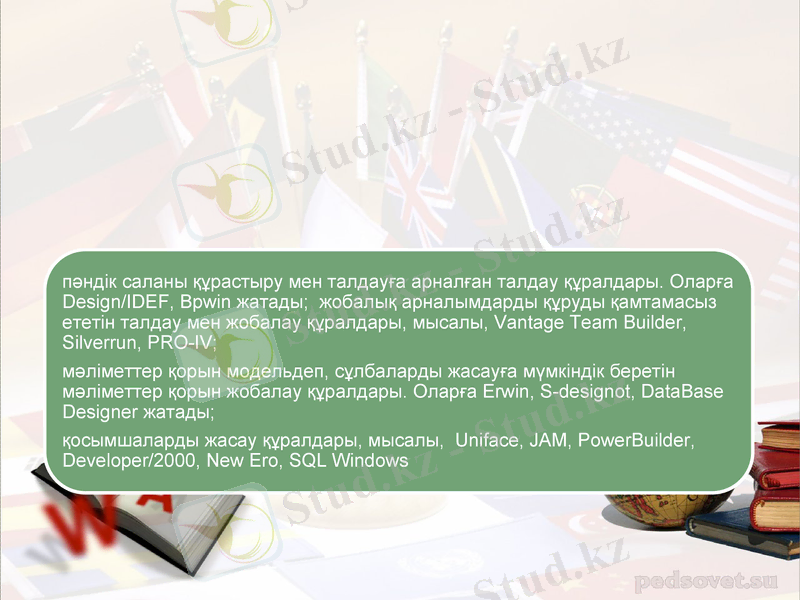

пәндік CASE-құралдарын келесі
құрастыру мен негізгі түрлерін
талдауға арналғанатап
талдау
көрсетуге
құралдары.болады:
Оларға Design/IDEF, Bpwin жатады; жобалық
арналымдарды құруды қамтамасыз ететін талдау мен
жобалау құралдары, мысалы, Vantage Team Builder, Silverrun,
PRO-IV;
мәліметтер қорын модельдеп, сұлбаларды жасауға
мүмкіндік беретін мәліметтер қорын жобалау құралдары.
Оларға Erwin, S-designot, DataBase Designer жатады;
• қосымшаларды
. жасау құралдары, мысалы, Uniface, JAM,
PowerBuilder, Developer/2000, New Ero, SQL Windows

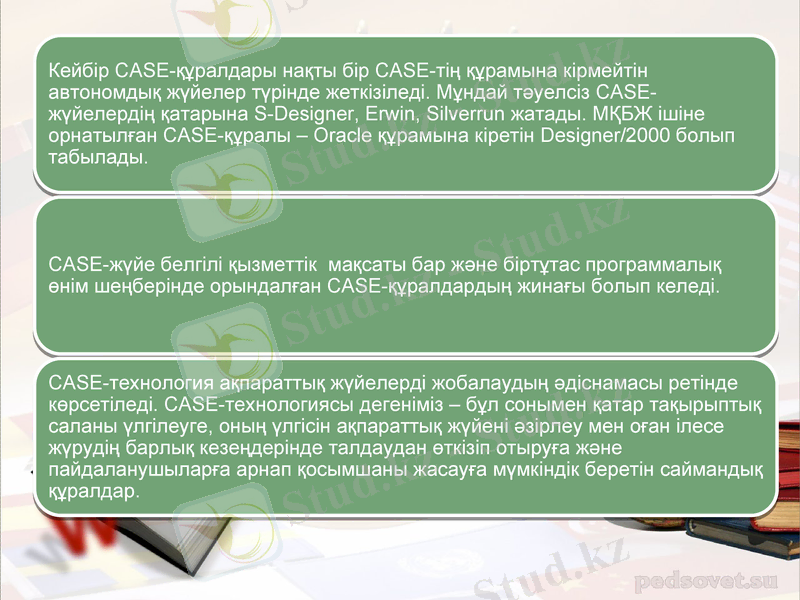

Кейбір CASE-құралдары нақты бір CASE-тің құрамына кірмейтін
автономдық жүйелер түрінде жеткізіледі. Мұндай тәуелсіз CASE-
жүйелердің қатарына S-Designer, Erwin, Silverrun жатады. МҚБЖ
ішіне орнатылған CASE-құралы – Oracle құрамына кіретін
Designer/2000 болып табылады.

CASE-жүйе белгілі қызметтік мақсаты бар және біртұтас
программалық өнім шеңберінде орындалған CASE-құралдардың
жинағы болып келеді.

CASE-технология ақпараттық жүйелерді жобалаудың әдіснамасы
ретінде көрсетіледі. CASE-технологиясы дегеніміз – бұл сонымен
қатар тақырыптық саланы үлгілеуге, оның үлгісін ақпараттық
жүйені әзірлеу мен оған ілесе жүрудің барлық кезеңдерінде
талдаудан өткізіп отыруға және пайдаланушыларға арнап
қосымшаны жасауға мүмкіндік беретін саймандық құралдар.

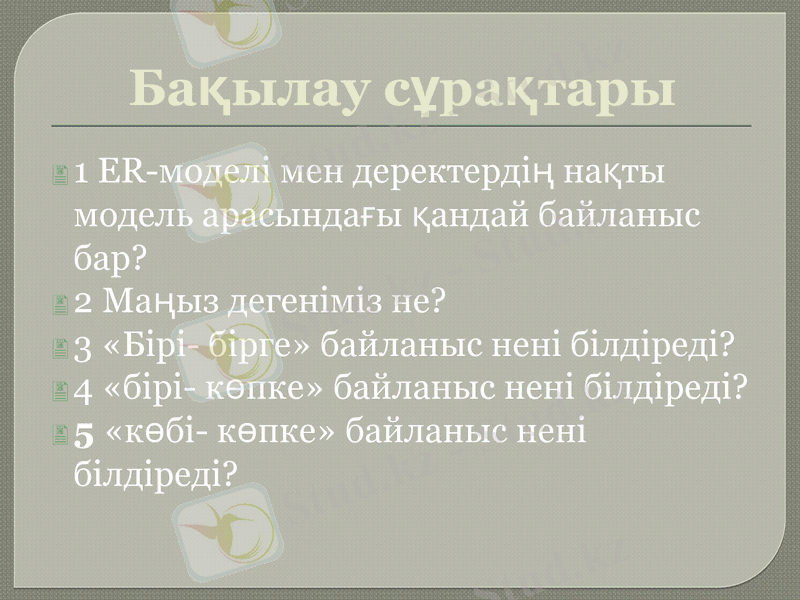

Бақылау сұрақтары
1 ER-моделі мен деректердің нақты
модель арасындағы қандай
байланыс бар?
2 Маңыз дегеніміз не?
3 «Бірі- бірге» байланыс нені
білдіреді?
4 «бірі- көпке» байланыс нені
білдіреді?
5 «көбі- көпке» байланыс нені
білдіреді?
