Газдарды тазалау



ПРЕЗЕНТАЦИЯ Тақырып:Өнеркәсіп шығарындыларды улы газ қоспаларынан тазартудың негізгі процестері мен аппараттары
Орындаған: Тексерген:
Тобы:

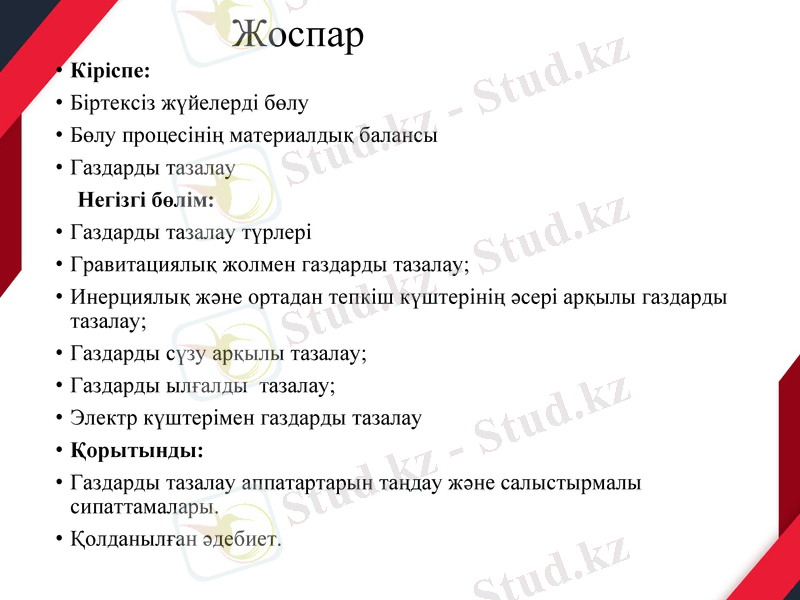

Жоспар
Кіріспе:
Біртексіз жүйелерді бөлу
Бөлу процесінің материалдық балансы
Газдарды тазалау
Негізгі бөлім:
Газдарды тазалау түрлері
Гравитациялық жолмен газдарды тазалау;
Инерциялық және ортадан тепкіш күштерінің әсері арқылы газдарды тазалау;
Газдарды сүзу арқылы тазалау;
Газдарды ылғалды тазалау;
Электр күштерімен газдарды тазалау
Қорытынды:
Газдарды тазалау аппатартарын таңдау және салыстырмалы сипаттамалары.
Қолданылған әдебиет.

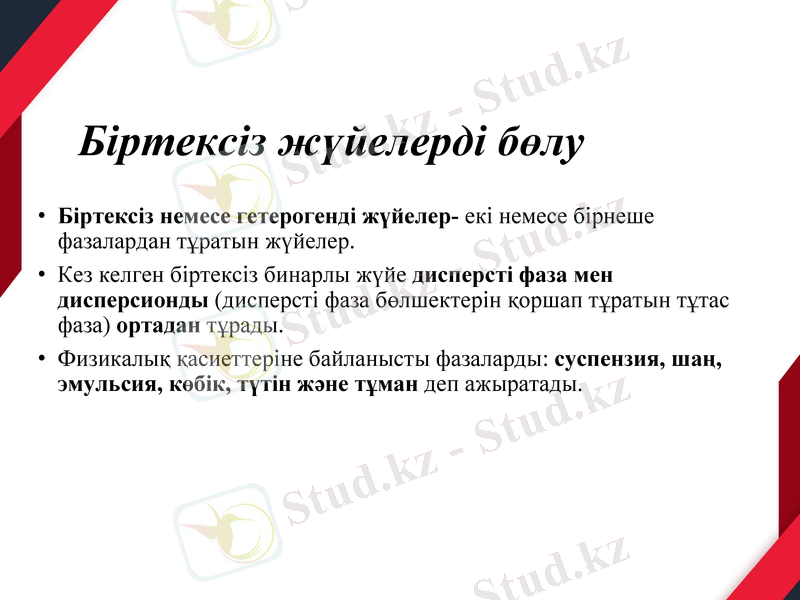

Біртексіз жүйелерді бөлу
Біртексіз немесе гетерогенді жүйелер- екі немесе бірнеше фазалардан тұратын жүйелер.
Кез келген біртексіз бинарлы жүйе дисперсті фаза мен дисперсионды (дисперсті фаза бөлшектерін қоршап тұратын тұтас фаза) ортадан тұрады.
Физикалық қасиеттеріне байланысты фазаларды: суспензия, шаң, эмульсия, көбік, түтін және тұман деп ажыратады.

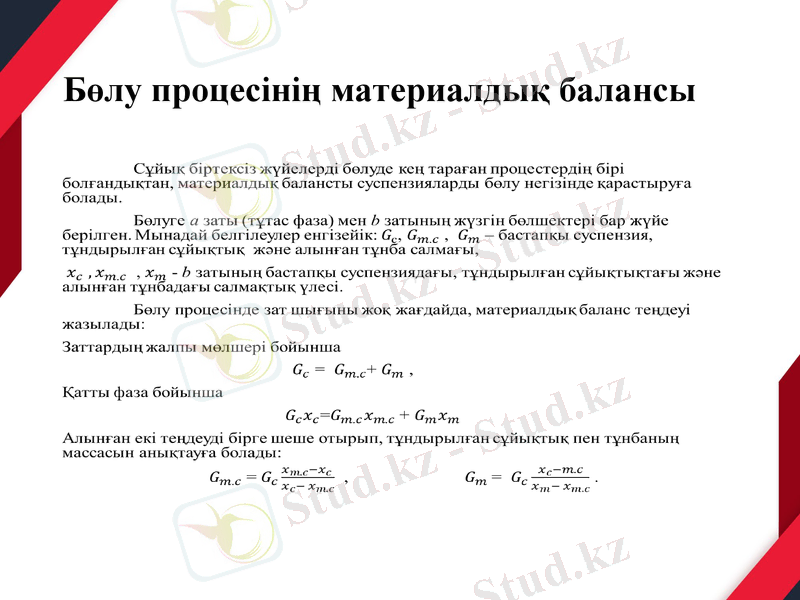

Бөлу процесінің материалдық балансы

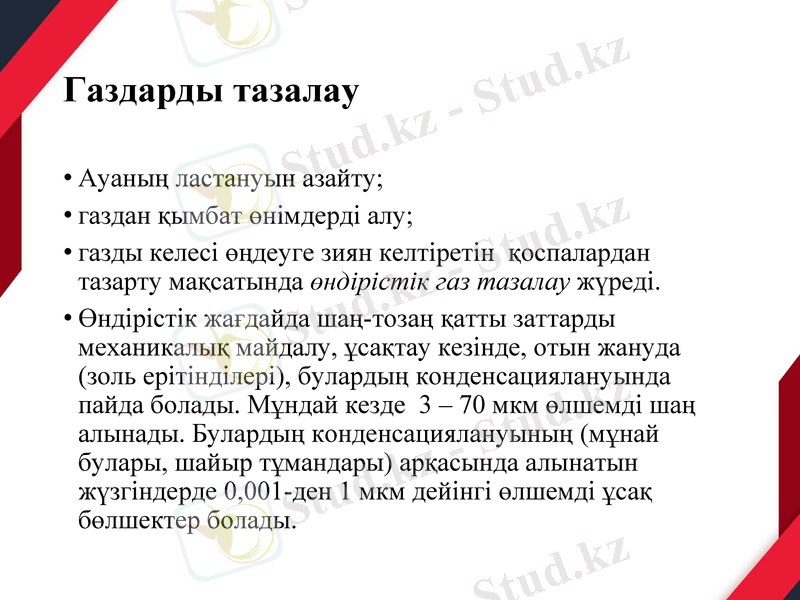

Газдарды тазалау
Ауаның ластануын азайту;
газдан қымбат өнімдерді алу;
газды келесі өңдеуге зиян келтіретін қоспалардан тазарту мақсатында өндірістік газ тазалау жүреді.
Өндірістік жағдайда шаң-тозаң қатты заттарды механикалық майдалу, ұсақтау кезінде, отын жануда (золь ерітінділері), булардың конденсациялануында пайда болады. Мұндай кезде 3 - 70 мкм өлшемді шаң алынады. Булардың конденсациялануының (мұнай булары, шайыр тұмандары) арқасында алынатын жүзгіндерде 0, 001-ден 1 мкм дейінгі өлшемді ұсақ бөлшектер болады.

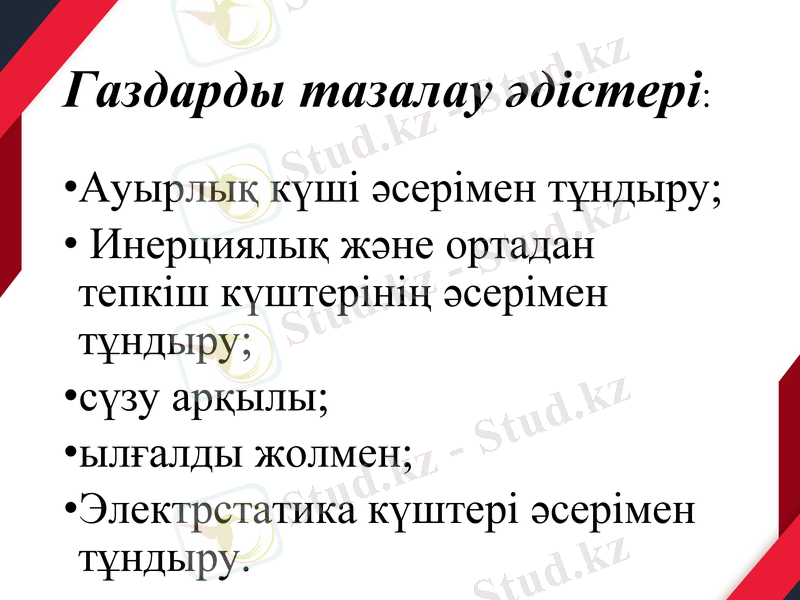

Газдарды тазалау әдістері:
Ауырлық күші әсерімен тұндыру;
Инерциялық және ортадан тепкіш күштерінің әсерімен тұндыру;
сүзу арқылы;
ылғалды жолмен;
Электрстатика күштері әсерімен тұндыру.

Ауырлық күші әсерімен тұндыру (гравитациялық тазарту)

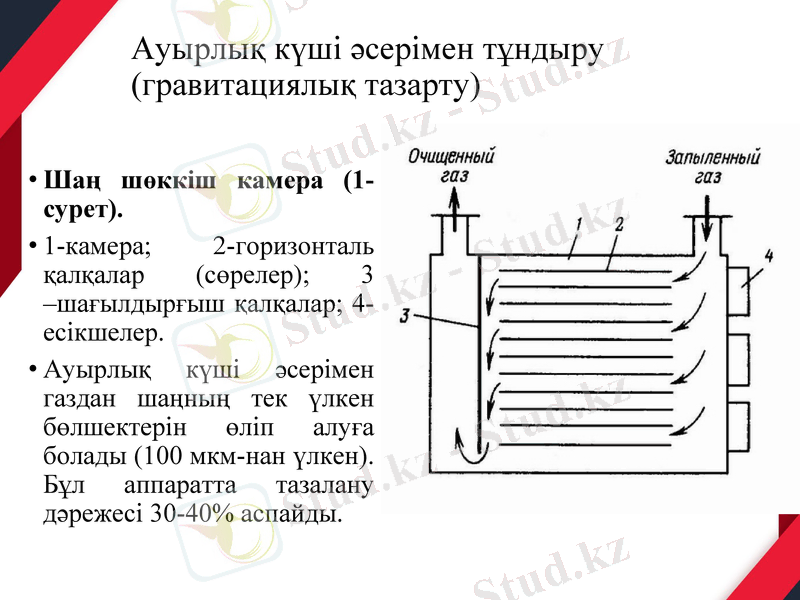

Шаң шөккіш камера (1-сурет) .
1-камера; 2-горизонталь қалқалар (сөрелер) ; 3 -шағылдырғыш қалқалар; 4-есікшелер.
Ауырлық күші әсерімен газдан шаңның тек үлкен бөлшектерін өліп алуға болады (100 мкм-нан үлкен) . Бұл аппаратта тазалану дәрежесі 30-40% аспайды.

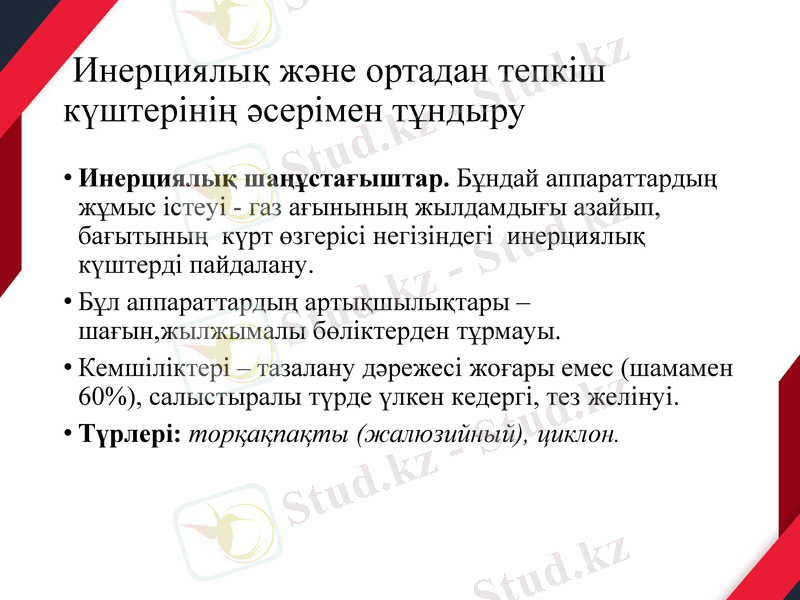

Инерциялық және ортадан тепкіш күштерінің әсерімен тұндыру
Инерциялық шаңұстағыштар. Бұндай аппараттардың жұмыс істеуі - газ ағынының жылдамдығы азайып, бағытының күрт өзгерісі негізіндегі инерциялық күштерді пайдалану.
Бұл аппараттардың артықшылықтары - шағын, жылжымалы бөліктерден тұрмауы.
Кемшіліктері - тазалану дәрежесі жоғары емес (шамамен 60%), салыстыралы түрде үлкен кедергі, тез желінуі.
Түрлері: торқақпақты (жалюзийный), циклон.

Инерциялық шаңұстағыштар

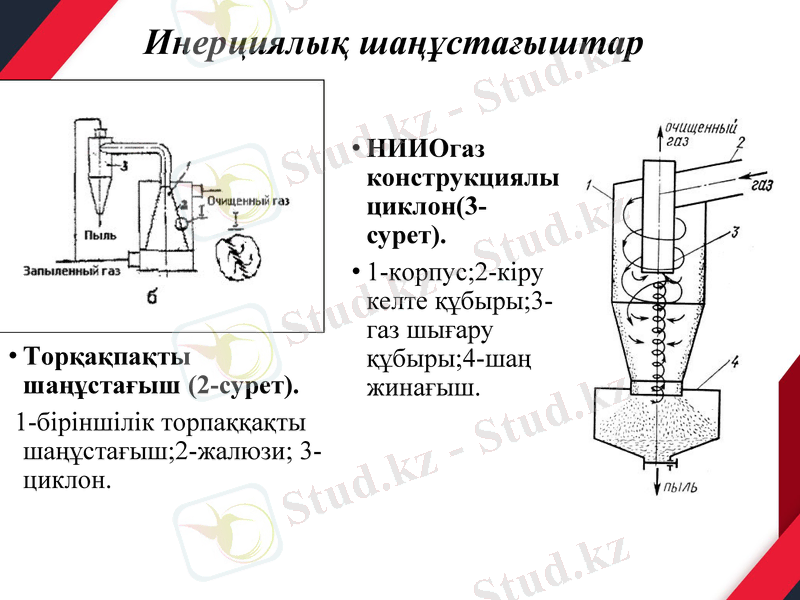

Торқақпақты шаңұстағыш (2-сурет) .
1-біріншілік торпаққақты шаңұстағыш; 2-жалюзи; 3-циклон.
НИИОгаз конструкциялы циклон(3-сурет) .
1-корпус; 2-кіру келте құбыры; 3-газ шығару құбыры; 4-шаң жинағыш.

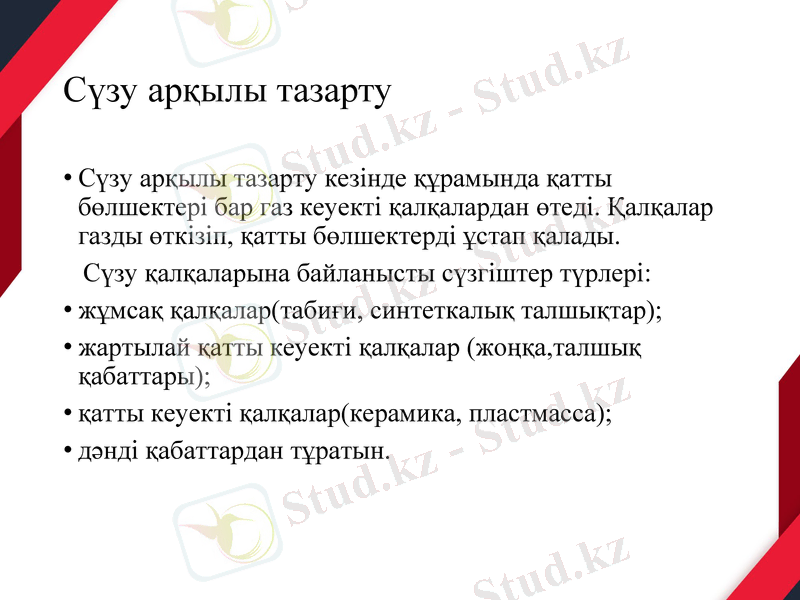

Сүзу арқылы тазарту
Сүзу арқылы тазарту кезінде құрамында қатты бөлшектері бар газ кеуекті қалқалардан өтеді. Қалқалар газды өткізіп, қатты бөлшектерді ұстап қалады.
Сүзу қалқаларына байланысты сүзгіштер түрлері:
жұмсақ қалқалар(табиғи, синтеткалық талшықтар) ;
жартылай қатты кеуекті қалқалар (жоңқа, талшық қабаттары) ;
қатты кеуекті қалқалар(керамика, пластмасса) ;
дәнді қабаттардан тұратын.

Сүзгіштер

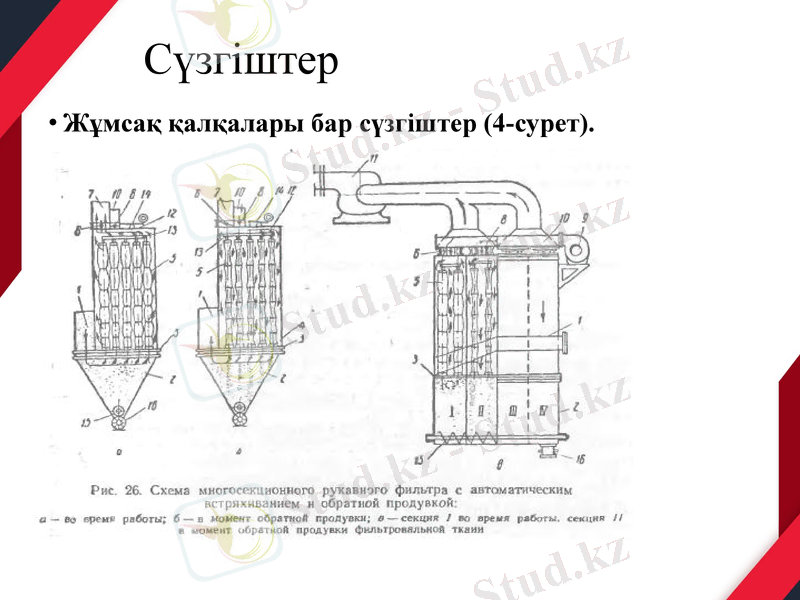

Жұмсақ қалқалары бар сүзгіштер (4-сурет) .

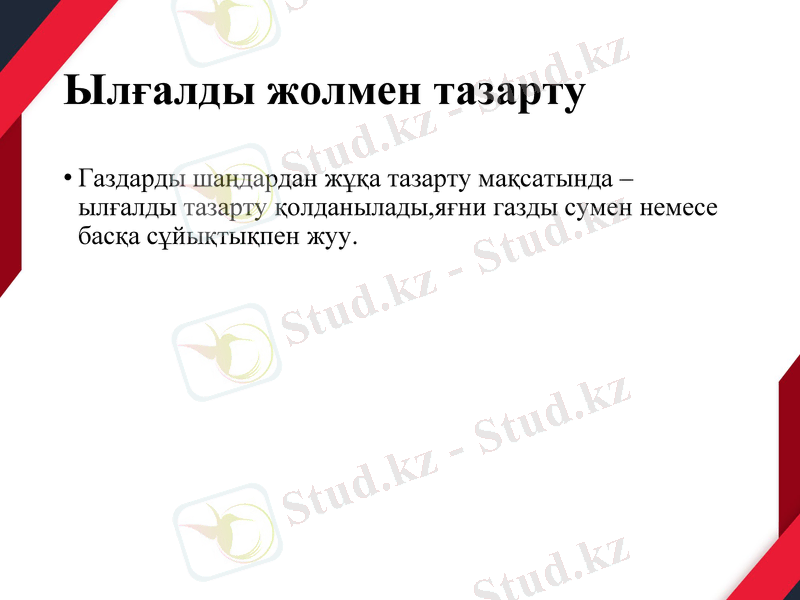

Ылғалды жолмен тазарту
Газдарды шаңдардан жұқа тазарту мақсатында - ылғалды тазарту қолданылады, яғни газды сумен немесе басқа сұйықтықпен жуу.

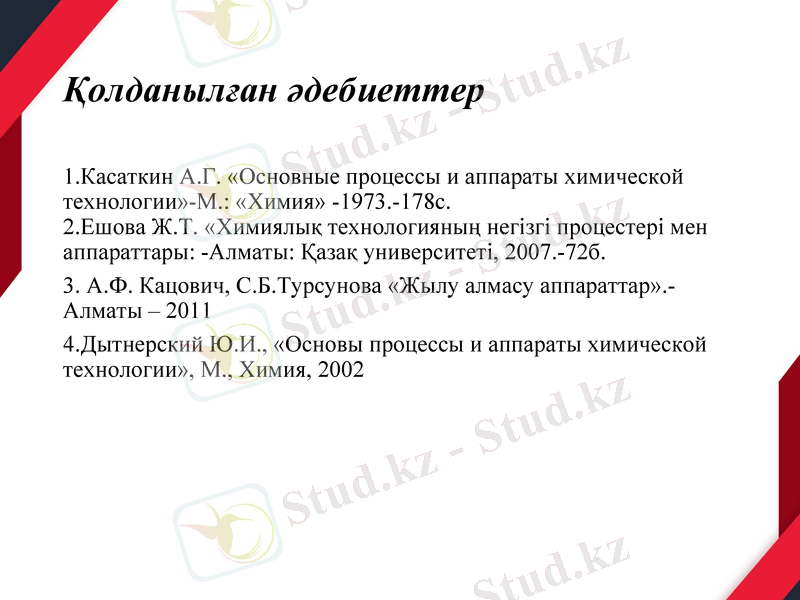

Қолданылған әдебиеттер
1. Касаткин А. Г. «Основные процессы и аппараты химической технологии»-М. : «Химия» -1973. -178с. 2. Ешова Ж. Т. «Химиялық технологияның негізгі процестері мен аппараттары: -Алматы: Қазақ университеті, 2007. -72б.
3. А. Ф. Кацович, С. Б. Турсунова «Жылу алмасу аппараттар». - Алматы - 2011
4. Дытнерский Ю. И., «Основы процессы и аппараты химической технологии», М., Химия, 2002
