Басқару құрылғысы

Презентация қосу

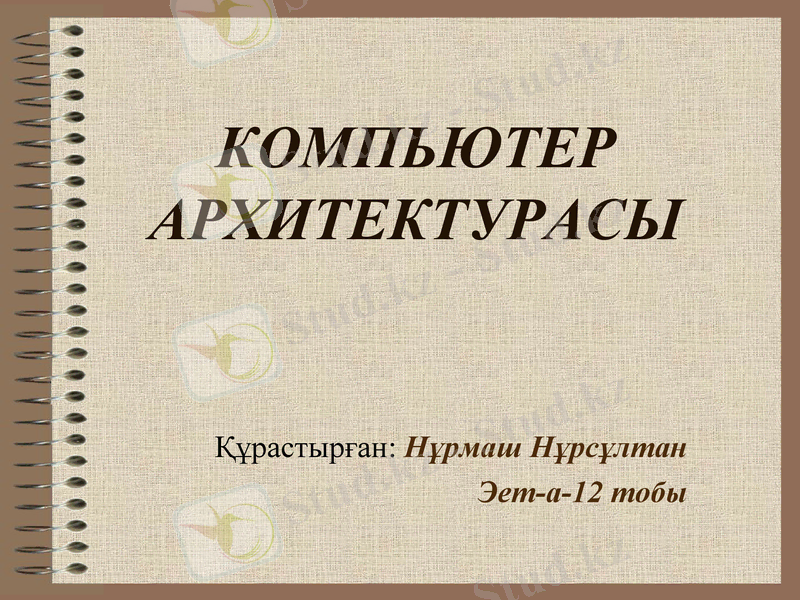

КОМПЬЮТЕР
АРХИТЕКТУРАСЫ

Құрастырған: Нұрмаш Нұрсұлтан
Эет-а-12 тобы

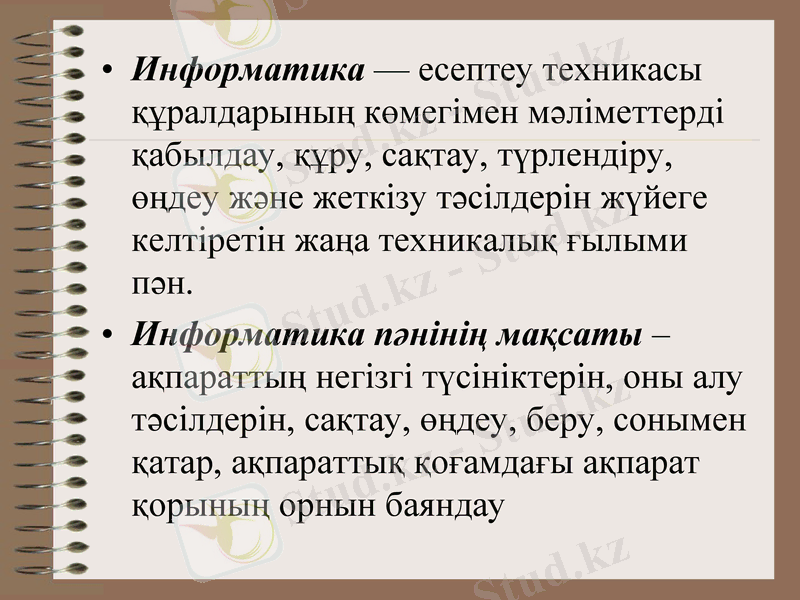

• Информатика — есептеу техникасы
құралдарының көмегімен мәліметтерді
қабылдау, құру, сақтау, түрлендіру,
өңдеу және жеткізу тәсілдерін жүйеге
келтіретін жаңа техникалық ғылыми
пән.
• Информатика пәнінің мақсаты –
ақпараттың негізгі түсініктерін, оны алу
тәсілдерін, сақтау, өңдеу, беру, сонымен
қатар, ақпараттық қоғамдағы ақпарат
қорының орнын баяндау

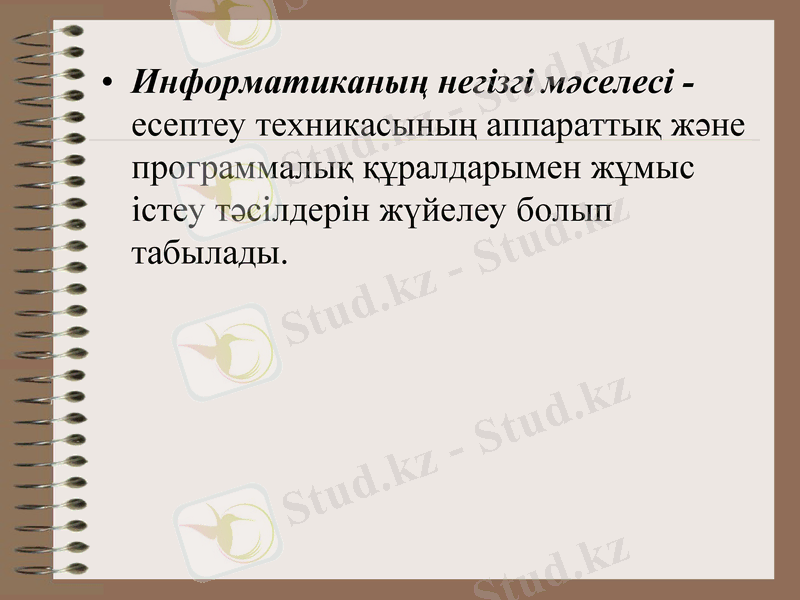

• Информатиканың негізгі мәселесі -
есептеу техникасының аппараттық және
программалық құралдарымен жұмыс
істеу тәсілдерін жүйелеу болып
табылады.

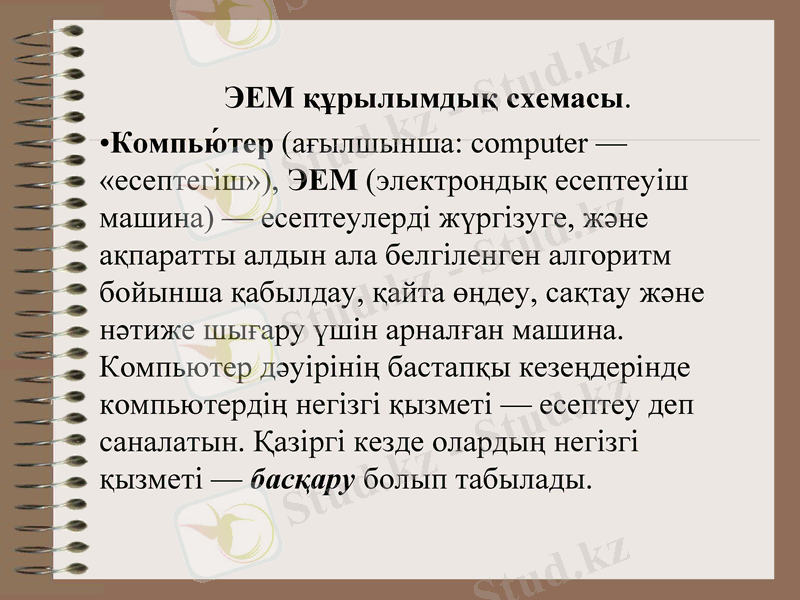

ЭЕМ құрылымдық схемасы.
•Компью́тер (ағылшынша: computer —
«есептегіш»), ЭЕМ (электрондық есептеуіш
машина) — есептеулерді жүргізуге, және
ақпаратты алдын ала белгіленген алгоритм
бойынша қабылдау, қайта өңдеу, сақтау және
нәтиже шығару үшін арналған машина.
Компьютер дәуірінің бастапқы кезеңдерінде
компьютердің негізгі қызметі — есептеу деп
саналатын. Қазіргі кезде олардың негізгі
қызметі — басқару болып табылады.

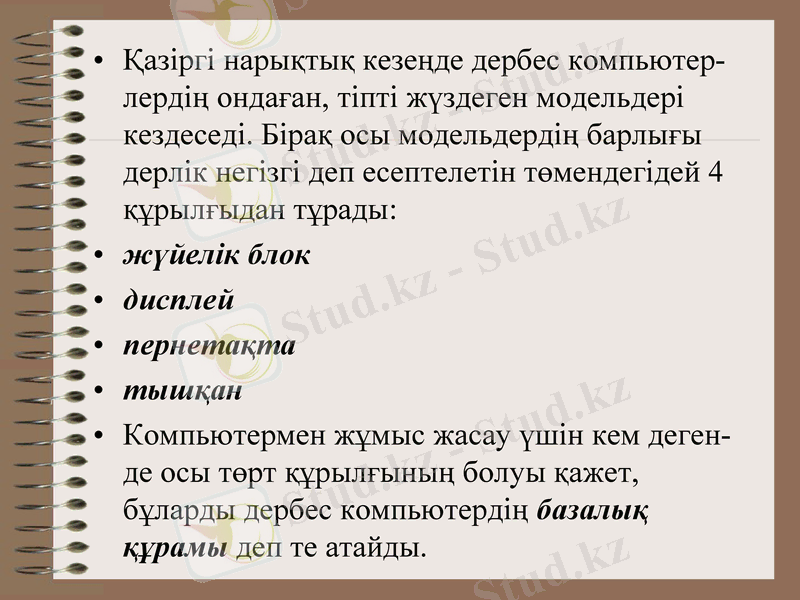

• Қазіргі нарықтық кезеңде дербес компьютер-
лердің ондаған, тіпті жүздеген модельдері
кездеседі. Бірақ осы модельдердің барлығы
дерлік негізгі деп есептелетін төмендегідей 4
құрылғыдан тұрады:
• жүйелік блок
• дисплей
• пернетақта
• тышқан
• Компьютермен жұмыс жасау үшін кем деген-
де осы төрт құрылғының болуы қажет,
бұларды дербес компьютердің базалық
құрамы деп те атайды.

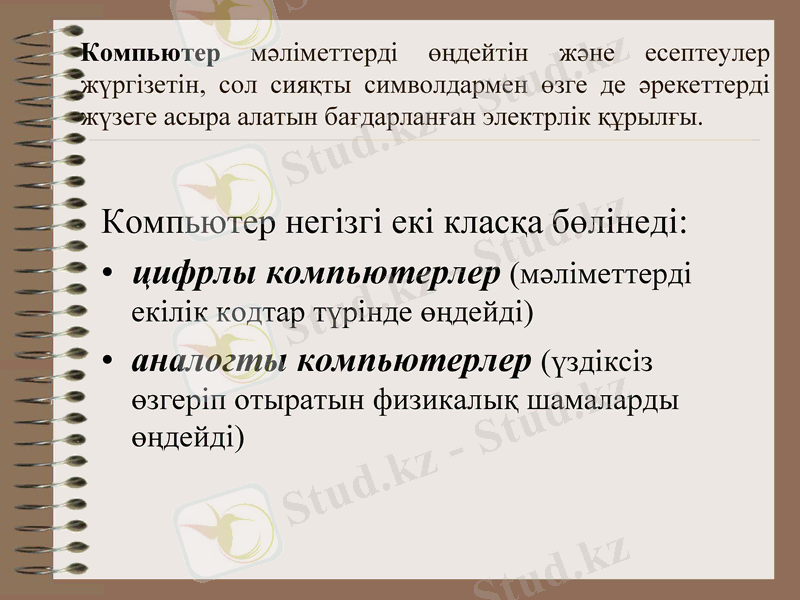

Компьютер мәліметтерді өңдейтін және есептеулер
жүргізетін, сол сияқты символдармен өзге де әрекеттерді
жүзеге асыра алатын бағдарланған электрлік құрылғы.

Компьютер негізгі екі класқа бөлінеді:
• цифрлы компьютерлер (мәліметтерді
екілік кодтар түрінде өңдейді)
• аналогты компьютерлер (үздіксіз
өзгеріп отыратын физикалық шамаларды
өңдейді)

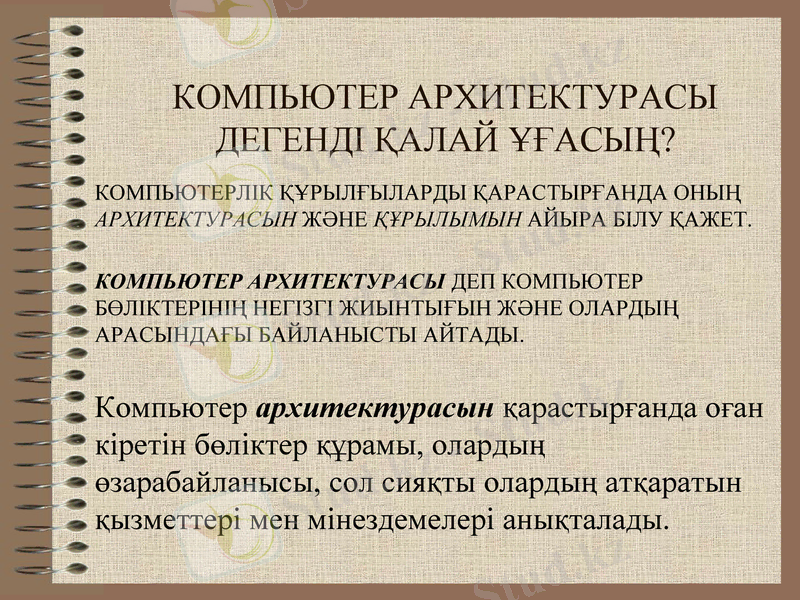

КОМПЬЮТЕР АРХИТЕКТУРАСЫ
ДЕГЕНДІ ҚАЛАЙ ҰҒАСЫҢ?
КОМПЬЮТЕРЛІК ҚҰРЫЛҒЫЛАРДЫ ҚАРАСТЫРҒАНДА ОНЫҢ
АРХИТЕКТУРАСЫН ЖӘНЕ ҚҰРЫЛЫМЫН АЙЫРА БІЛУ ҚАЖЕТ.

КОМПЬЮТЕР АРХИТЕКТУРАСЫ ДЕП КОМПЬЮТЕР
БӨЛІКТЕРІНІҢ НЕГІЗГІ ЖИЫНТЫҒЫН ЖӘНЕ ОЛАРДЫҢ
АРАСЫНДАҒЫ БАЙЛАНЫСТЫ АЙТАДЫ.

Компьютер архитектурасын қарастырғанда оған
кіретін бөліктер құрамы, олардың
өзарабайланысы, сол сияқты олардың атқаратын
қызметтері мен мінездемелері анықталады.

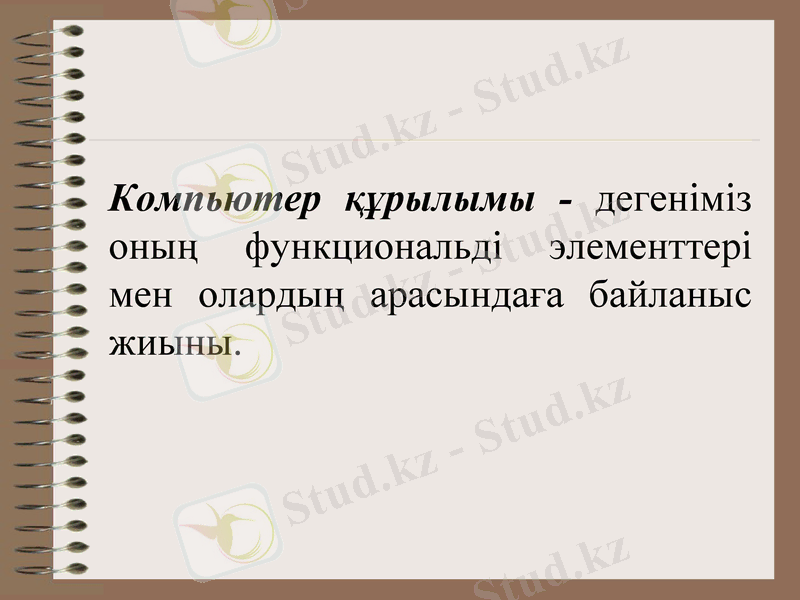

Компьютер құрылымы - дегеніміз
оның функциональді элементтері
мен олардың арасындаға байланыс
жиыны.

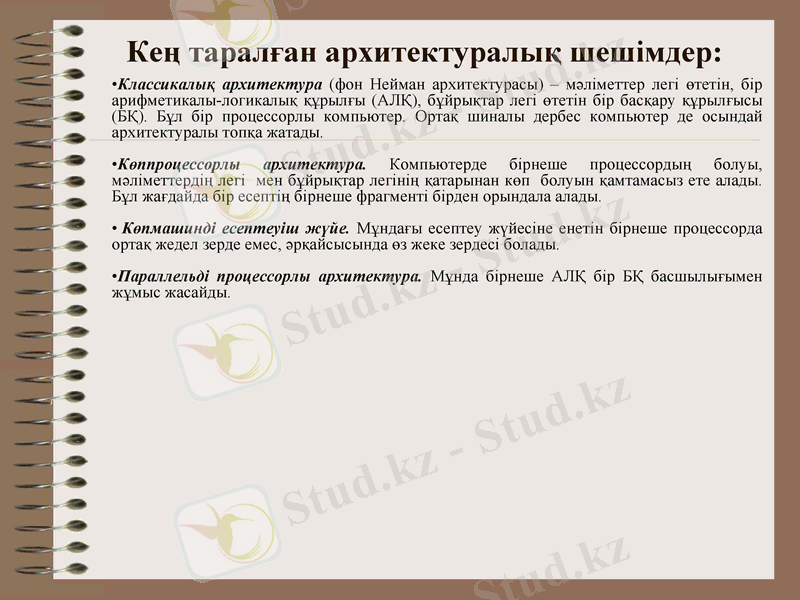

Кең таралған архитектуралық шешімдер:
•Классикалық архитектура (фон Нейман архитектурасы) –
мәліметтер легі өтетін, бір арифметикалы-логикалық құрылғы (АЛҚ),
бұйрықтар легі өтетін бір басқару құрылғысы (БҚ). Бұл бір
процессорлы компьютер. Ортақ шиналы дербес компьютер де
осындай архитектуралы топқа жатады.
•Көппроцессорлы архитектура. Компьютерде бірнеше процессордың
болуы, мәліметтердің легі мен бұйрықтар легінің қатарынан көп
болуын қамтамасыз ете алады. Бұл жағдайда бір есептің бірнеше
фрагменті бірден орындала алады.
• Көпмашинді есептеуіш жүйе. Мұндағы есептеу жүйесіне енетін
бірнеше процессорда ортақ жедел зерде емес, әрқайсысында өз жеке
зердесі болады.
•Параллельді процессорлы архитектура. Мұнда бірнеше АЛҚ бір БҚ
басшылығымен жұмыс жасайды.

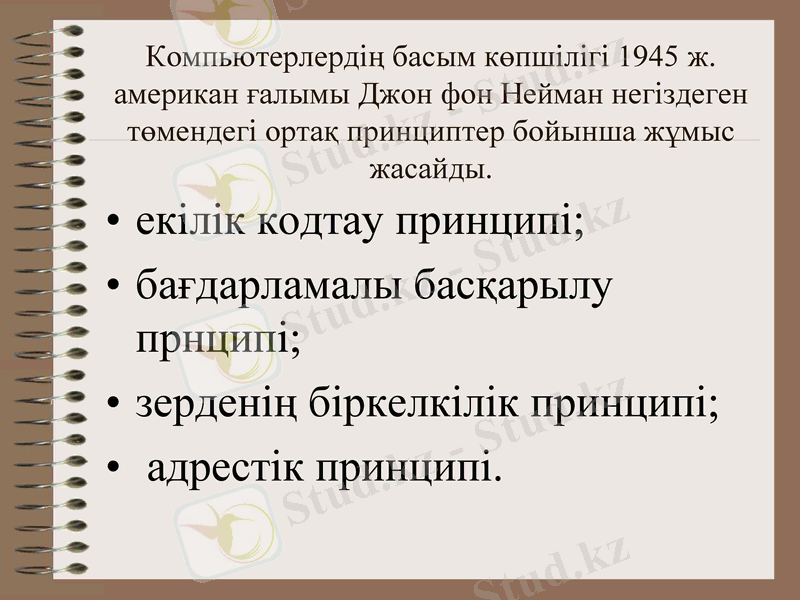

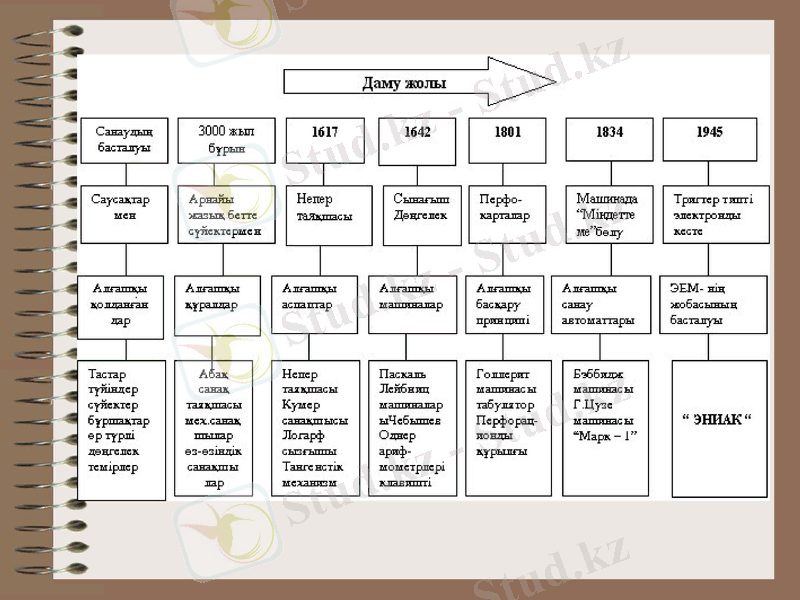

Компьютерлердің басым көпшілігі 1945 ж.
американ ғалымы Джон фон Нейман негіздеген
төмендегі ортақ принциптер бойынша жұмыс
жасайды.
• екілік кодтау принципі;
• бағдарламалы басқарылу
прнципі;
• зерденің біркелкілік принципі;
• адрестік принципі.

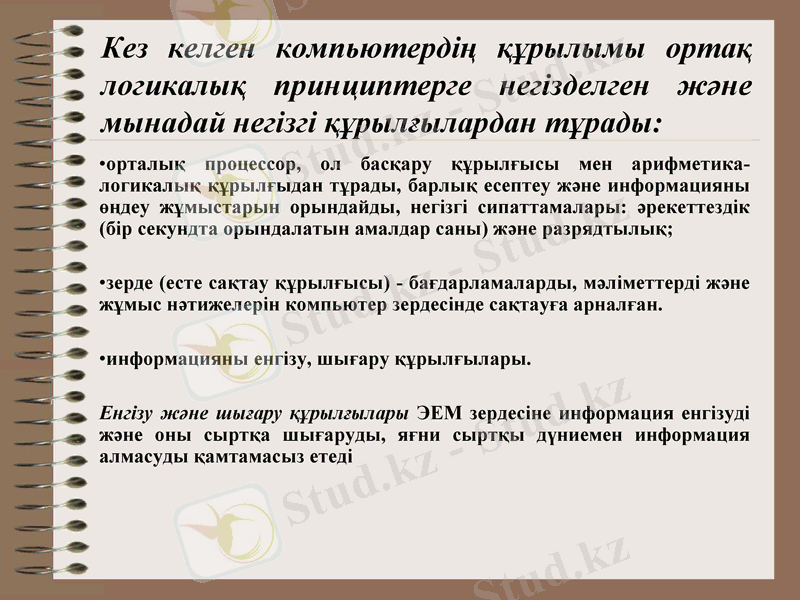

Кез келген компьютердің құрылымы ортақ
логикалық принциптерге негізделген және
мынадай негізгі құрылғылардан тұрады:
•орталық процессор, ол басқару құрылғысы мен арифметика-
логикалық құрылғыдан тұрады, барлық есептеу және
информацияны өңдеу жұмыстарын орындайды, негізгі
сипаттамалары: әрекеттездік (бір секундта орындалатын амалдар
саны) және разрядтылық;

•зерде (есте сақтау құрылғысы) - бағдарламаларды, мәлiметтердi
және жұмыс нәтижелерiн компьютер зердесiнде сақтауға арналған.

•информацияны енгiзу, шығару құрылғылары.

Енгiзу және шығару құрылғылары ЭЕМ зердесiне информация
енгiзудi және оны сыртқа шығаруды, яғни сыртқы дүниемен
информация алмасуды қамтамасыз етедi

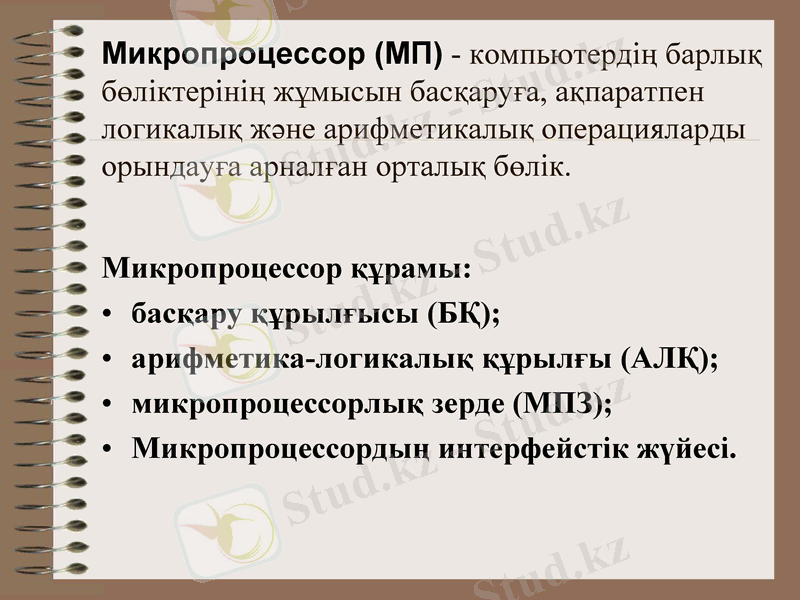

Микропроцессор (МП) - компьютердің
барлық бөліктерінің жұмысын басқаруға,
ақпаратпен логикалық және арифметикалық
операцияларды орындауға арналған орталық
бөлік.

Микропроцессор құрамы:
• басқару құрылғысы (БҚ);
• арифметика-логикалық құрылғы (АЛҚ);
• микропроцессорлық зерде (МПЗ);
• Микропроцессордың интерфейстік жүйесі.

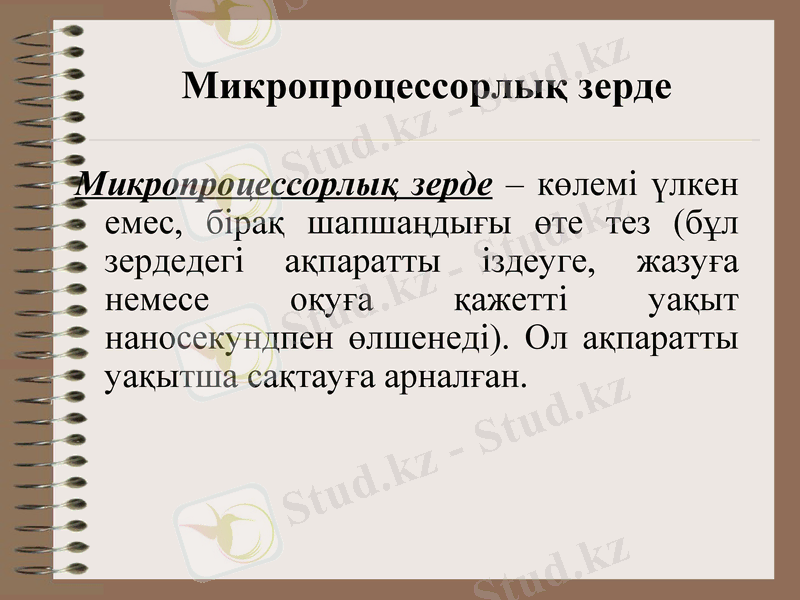

Микропроцессорлық зерде

Микропроцессорлық зерде – көлемі үлкен
емес, бірақ шапшаңдығы өте тез (бұл
зердедегі ақпаратты іздеуге, жазуға
немесе оқуға қажетті уақыт
наносекундпен өлшенеді). Ол ақпаратты
уақытша сақтауға арналған.

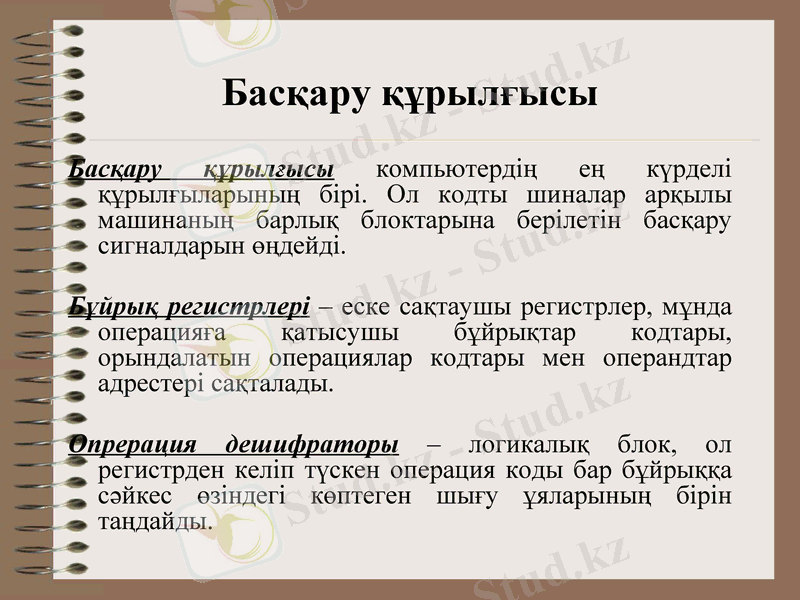

Басқару құрылғысы
Басқару құрылғысы компьютердің ең күрделі
құрылғыларының бірі. Ол кодты шиналар арқылы
машинаның барлық блоктарына берілетін басқару
сигналдарын өңдейді.
Бұйрық регистрлері – еске сақтаушы регистрлер, мұнда
операцияға қатысушы бұйрықтар кодтары,
орындалатын операциялар кодтары мен операндтар
адрестері сақталады.
Опрерация дешифраторы – логикалық блок, ол
регистрден келіп түскен операция коды бар бұйрыққа
сәйкес өзіндегі көптеген шығу ұяларының бірін
таңдайды.

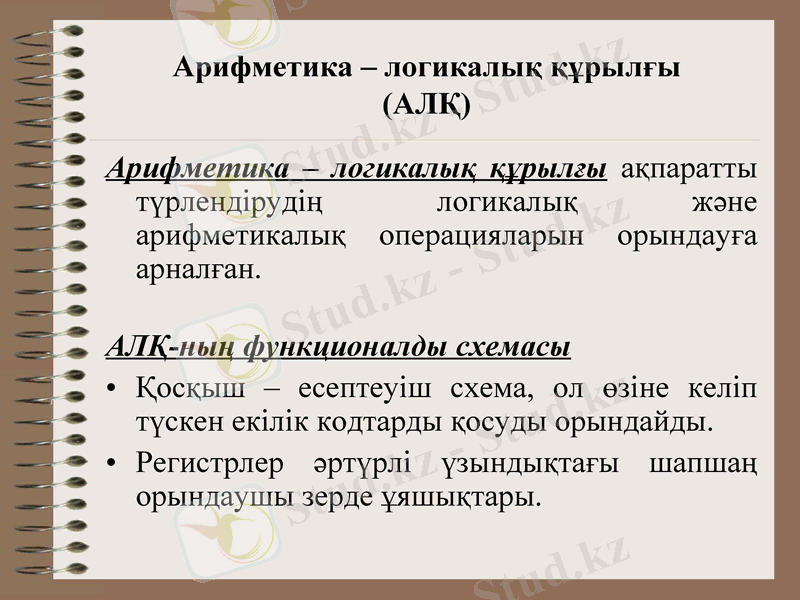

Арифметика – логикалық құрылғы
(АЛҚ)

Арифметика – логикалық құрылғы ақпаратты
түрлендірудің логикалық және
арифметикалық операцияларын орындауға
арналған.
АЛҚ-ның функционалды схемасы
• Қосқыш – есептеуіш схема, ол өзіне келіп
түскен екілік кодтарды қосуды орындайды.
• Регистрлер әртүрлі үзындықтағы шапшаң
орындаушы зерде ұяшықтары.

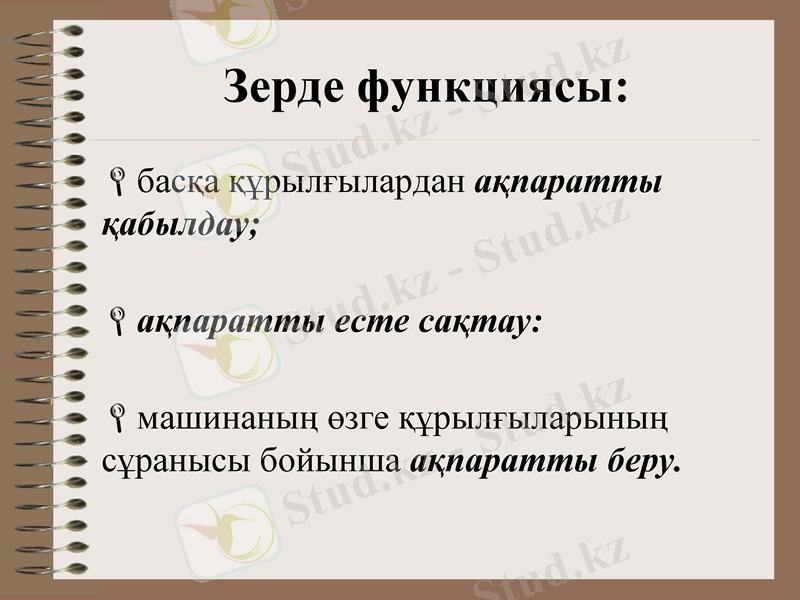

Зерде функциясы:
басқа құрылғылардан ақпаратты
қабылдау;
ақпаратты есте сақтау:
машинаның өзге құрылғыларының
сұранысы бойынша ақпаратты беру.

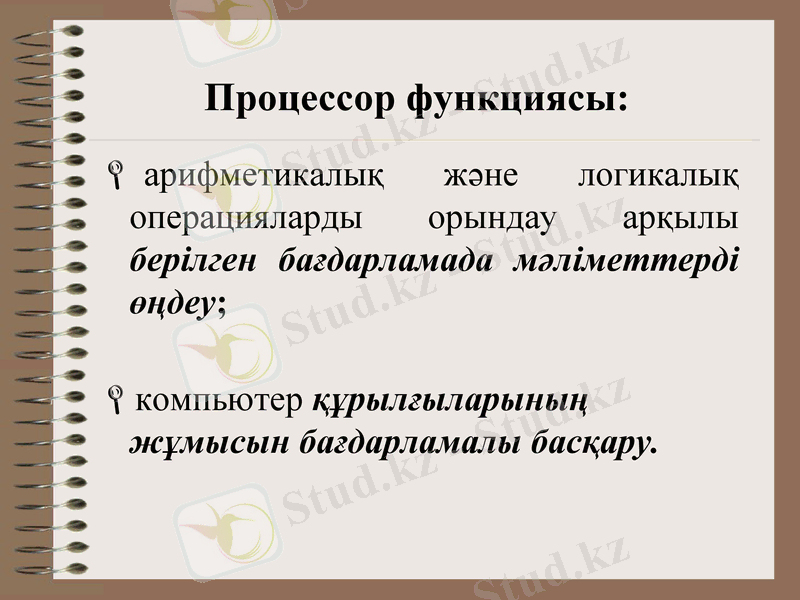

Процессор функциясы:
арифметикалық және логикалық
операцияларды орындау арқылы
берілген бағдарламада мәліметтерді
өңдеу;
компьютер құрылғыларының
жұмысын бағдарламалы басқару.

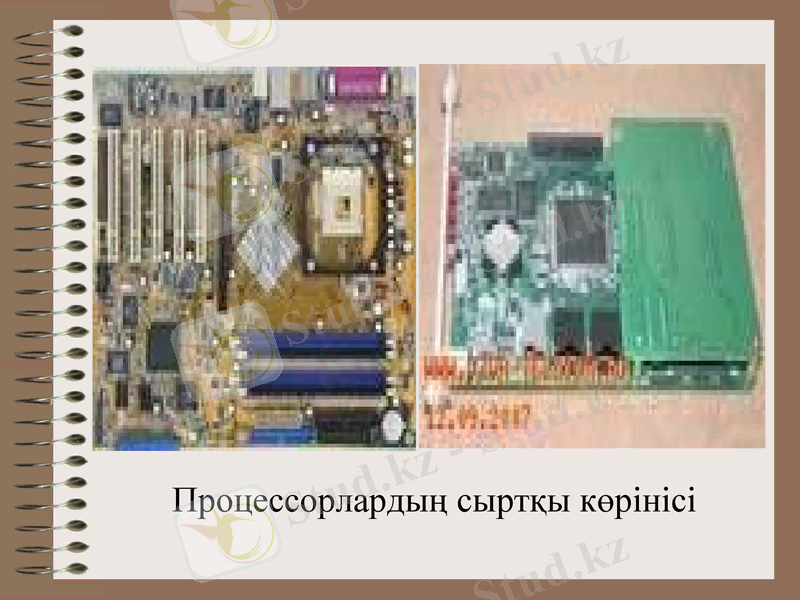

Процессорлардың сыртқы көрінісі

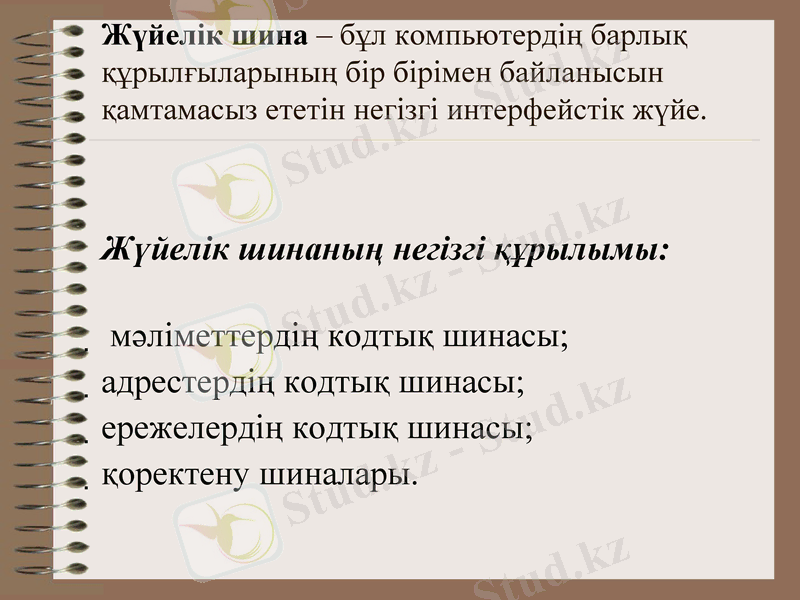

Жүйелік шина – бұл компьютердің барлық
құрылғыларының бір бірімен байланысын
қамтамасыз ететін негізгі интерфейстік жүйе.

Жүйелік шинаның негізгі құрылымы:
мәліметтердің кодтық шинасы;
адрестердің кодтық шинасы;
ережелердің кодтық шинасы;
қоректену шиналары.

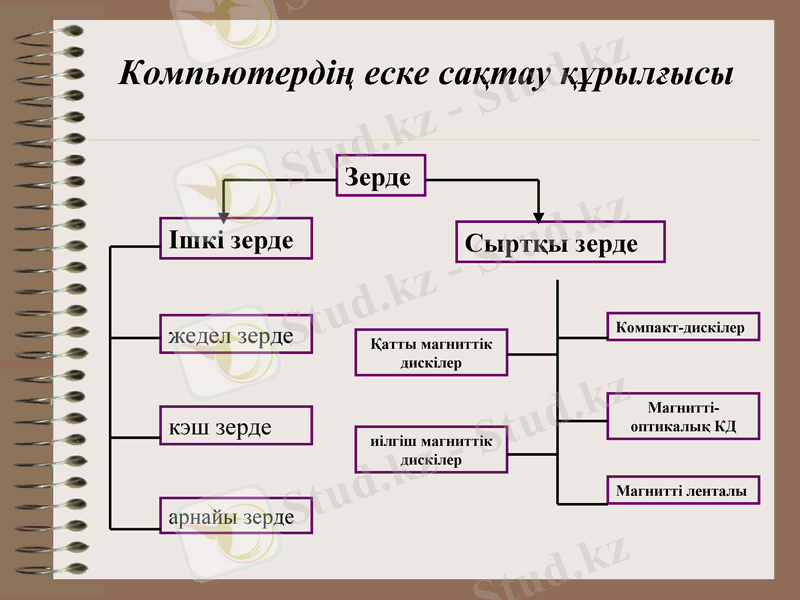

Компьютердің еске сақтау құрылғысы

Зерде

Ішкі зерде Сыртқы зерде

Компакт-дискілер
жедел зерде Қатты магниттік
дискілер

Магнитті-
кэш зерде иілгіш магниттік
оптикалық КД

дискілер

Магнитті ленталы
арнайы зерде

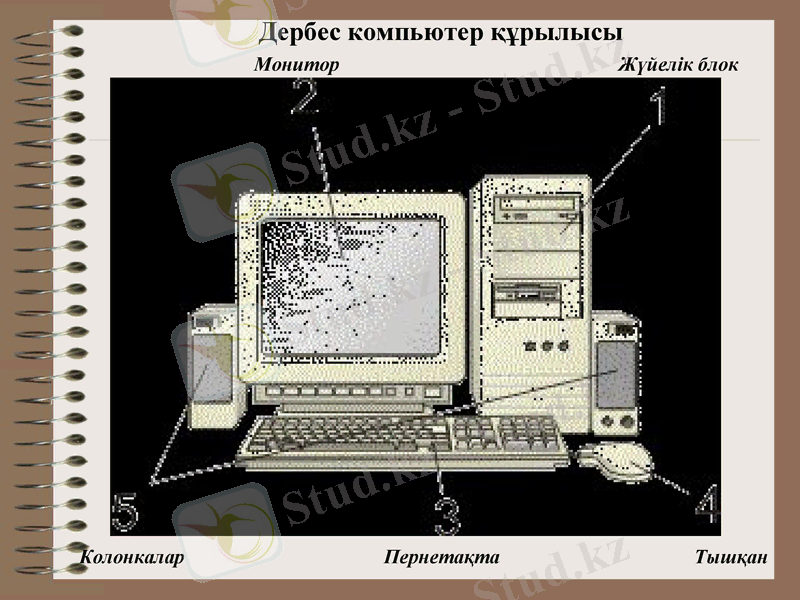

Дербес компьютер құрылысы
Монитор Жүйелік блок

Колонкалар Пернетақта Тышқан

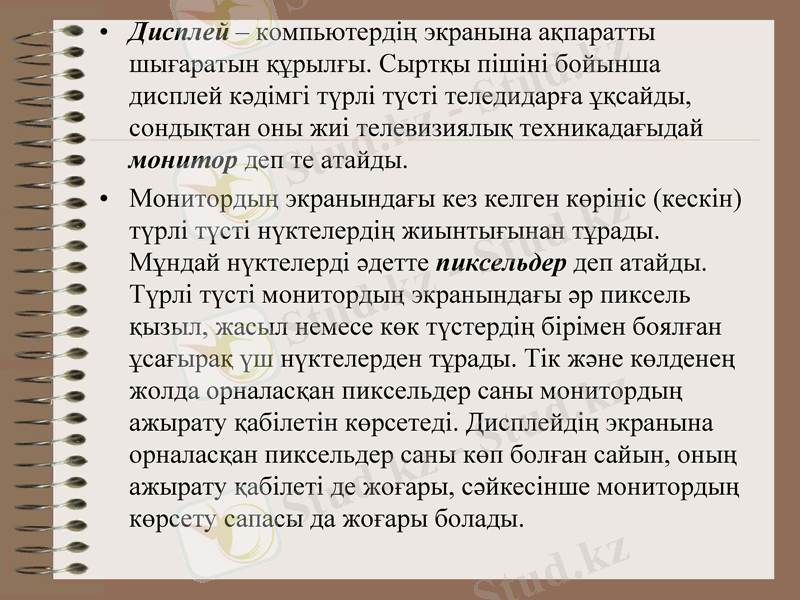

• Дисплей – компьютердің экранына ақпаратты
шығаратын құрылғы. Сыртқы пішіні бойынша
дисплей кәдімгі түрлі түсті теледидарға ұқсайды,
сондықтан оны жиі телевизиялық техникадағыдай
монитор деп те атайды.
• Монитордың экранындағы кез келген көрініс (кескін)
түрлі түсті нүктелердің жиынтығынан тұрады.
Мұндай нүктелерді әдетте пиксельдер деп атайды.
Түрлі түсті монитордың экранындағы әр пиксель
қызыл, жасыл немесе көк түстердің бірімен боялған
ұсағырақ үш нүктелерден тұрады. Тік және көлденең
жолда орналасқан пиксельдер саны монитордың
ажырату қабілетін көрсетеді. Дисплейдің экранына
орналасқан пиксельдер саны көп болған сайын, оның
ажырату қабілеті де жоғары, сәйкесінше монитордың
көрсету сапасы да жоғары болады.

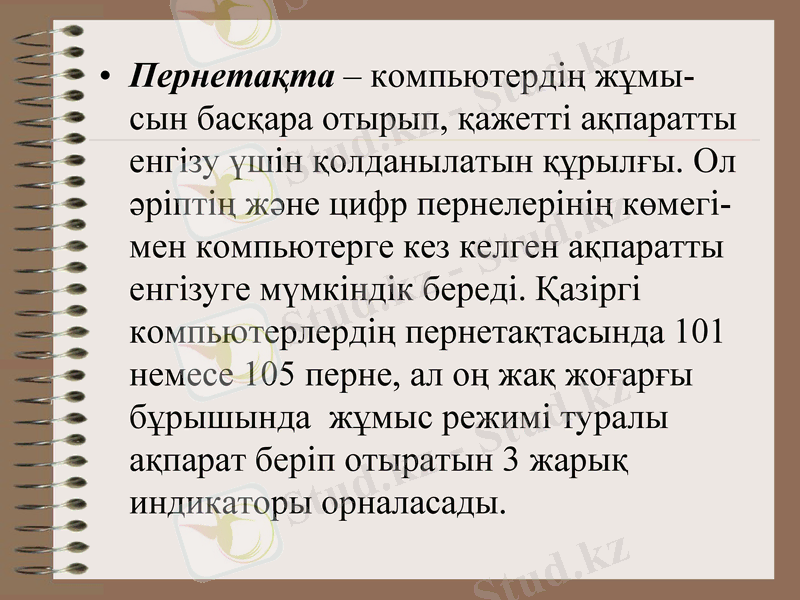

• Пернетақта – компьютердің жұмы-
сын басқара отырып, қажетті ақпаратты
енгізу үшін қолданылатын құрылғы. Ол
әріптің және цифр пернелерінің көмегі-
мен компьютерге кез келген ақпаратты
енгізуге мүмкіндік береді. Қазіргі
компьютерлердің пернетақтасында 101
немесе 105 перне, ал оң жақ жоғарғы
бұрышында жұмыс режимі туралы
ақпарат беріп отыратын 3 жарық
индикаторы орналасады.

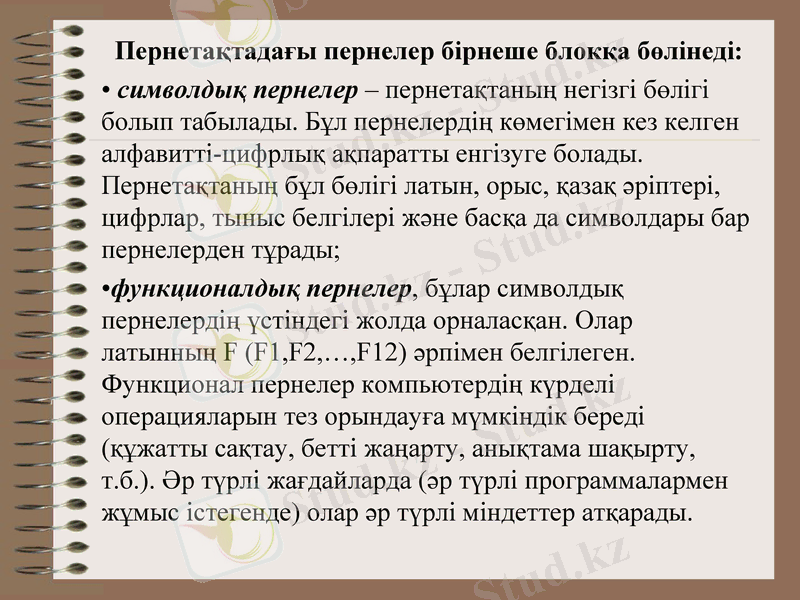

Пернетақтадағы пернелер бірнеше блокқа бөлінеді:
• символдық пернелер – пернетақтаның негізгі бөлігі
болып табылады. Бұл пернелердің көмегімен кез келген
алфавитті-цифрлық ақпаратты енгізуге болады.
Пернетақтаның бұл бөлігі латын, орыс, қазақ әріптері,
цифрлар, тыныс белгілері және басқа да символдары бар
пернелерден тұрады;
•функционалдық пернелер, бұлар символдық
пернелердің үстіндегі жолда орналасқан. Олар
латынның F (F1,F2,…,F12) әрпімен белгілеген.
Функционал пернелер компьютердің күрделі
операцияларын тез орындауға мүмкіндік береді
(құжатты сақтау, бетті жаңарту, анықтама шақырту,
т.б.). Әр түрлі жағдайларда (әр түрлі программалармен
жұмыс істегенде) олар әр түрлі міндеттер атқарады.

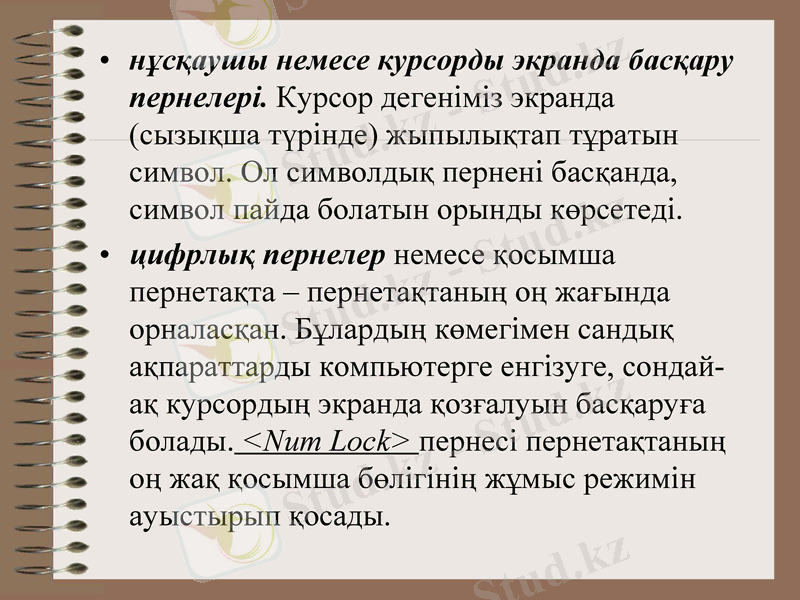

• нұсқаушы немесе курсорды экранда басқару
пернелері. Курсор дегеніміз экранда
(сызықша түрінде) жыпылықтап тұратын
символ. Ол символдық пернені басқанда,
символ пайда болатын орынды көрсетеді.
• цифрлық пернелер немесе қосымша
пернетақта – пернетақтаның оң жағында
орналасқан. Бұлардың көмегімен сандық
ақпараттарды компьютерге енгізуге, сондай-
ақ курсордың экранда қозғалуын басқаруға
болады. пернесі пернетақтаның
оң жақ қосымша бөлігінің жұмыс режимін
ауыстырып қосады.

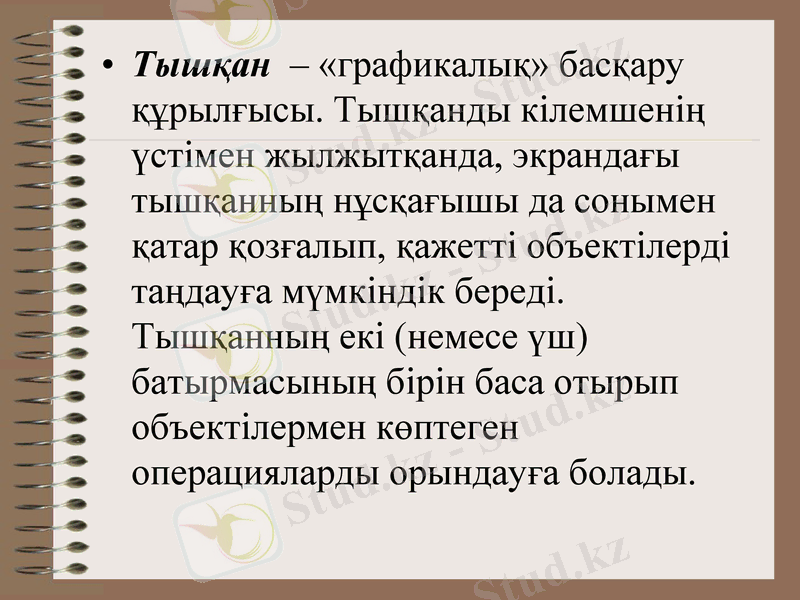

• Тышқан – «графикалық» басқару
құрылғысы. Тышқанды кілемшенің
үстімен жылжытқанда, экрандағы
тышқанның нұсқағышы да сонымен
қатар қозғалып, қажетті
объектілерді таңдауға мүмкіндік
береді. Тышқанның екі (немесе үш)
батырмасының бірін баса отырып
объектілермен көптеген
операцияларды орындауға болады.

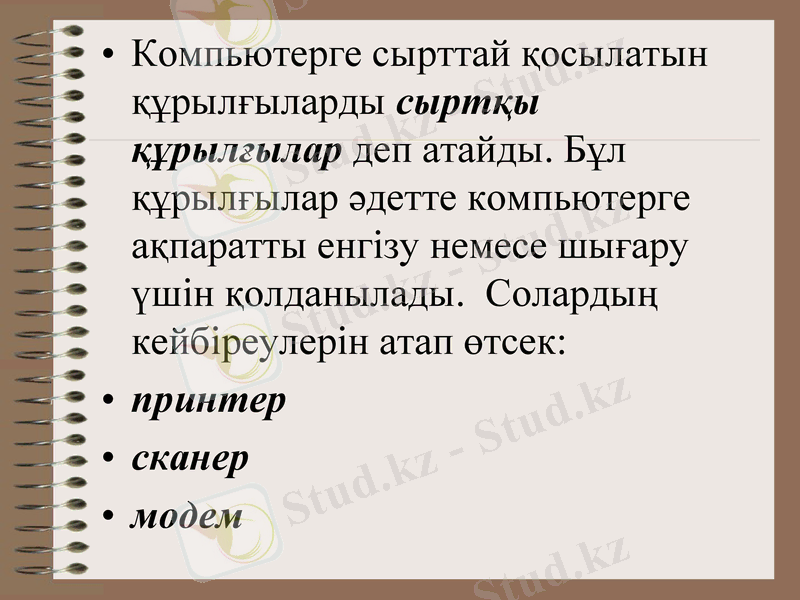

• Компьютерге сырттай қосылатын
құрылғыларды сыртқы
құрылғылар деп атайды. Бұл
құрылғылар әдетте компьютерге
ақпаратты енгізу немесе шығару
үшін қолданылады. Солардың
кейбіреулерін атап өтсек:
• принтер
• сканер
• модем

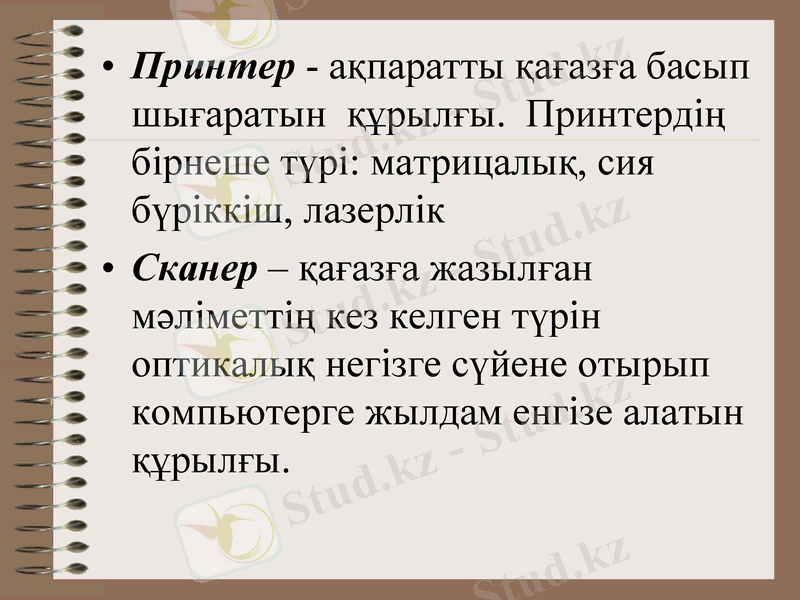

• Принтер - ақпаратты қағазға басып
шығаратын құрылғы. Принтердің
бірнеше түрі: матрицалық, сия
бүріккіш, лазерлік
• Сканер – қағазға жазылған
мәліметтің кез келген түрін
оптикалық негізге сүйене отырып
компьютерге жылдам енгізе алатын
құрылғы.

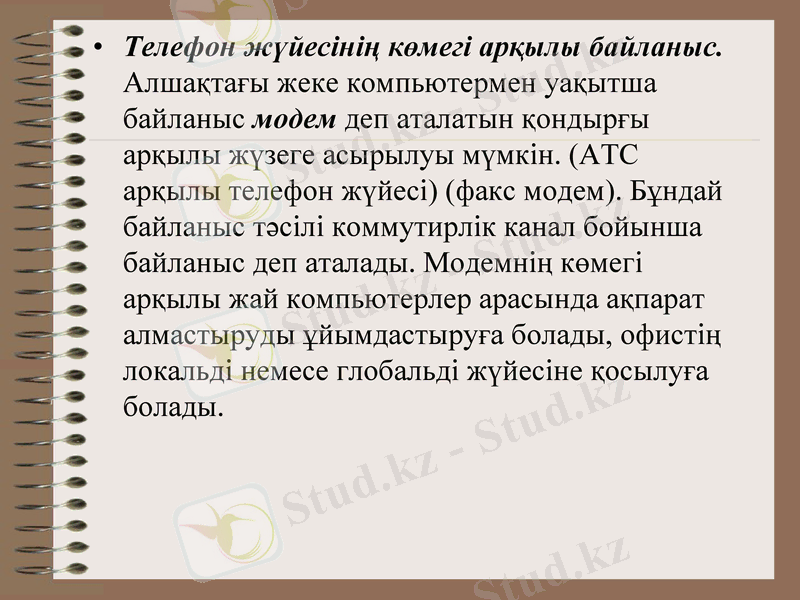

• Телефон жүйесінің көмегі арқылы
байланыс. Алшақтағы жеке
компьютермен уақытша байланыс модем
деп аталатын қондырғы арқылы жүзеге
асырылуы мүмкін. (АТС арқылы телефон
жүйесі) (факс модем). Бұндай байланыс
тәсілі коммутирлік канал бойынша
байланыс деп аталады. Модемнің көмегі
арқылы жай компьютерлер арасында
ақпарат алмастыруды ұйымдастыруға
болады, офистің локальді немесе
глобальді жүйесіне қосылуға болады.

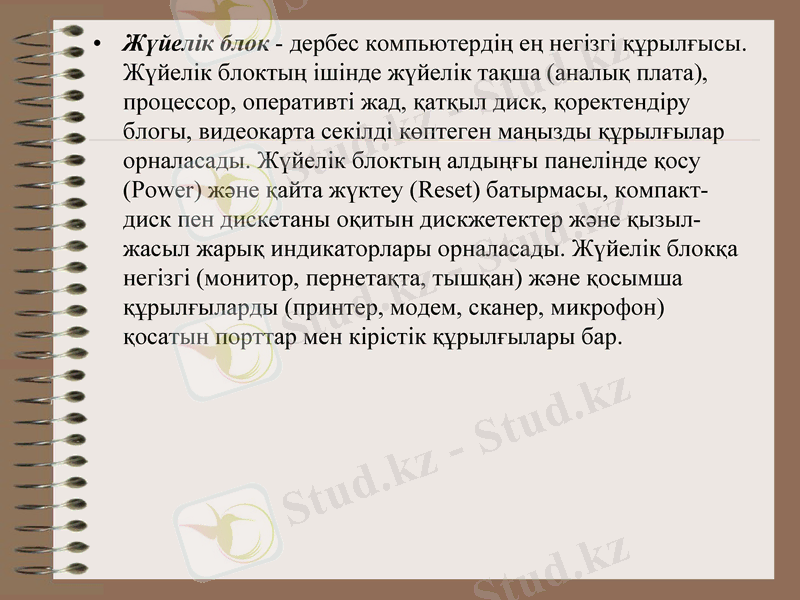

• Жүйелік блок - дербес компьютердің ең негізгі
құрылғысы. Жүйелік блоктың ішінде жүйелік
тақша (аналық плата), процессор, оперативті жад,
қатқыл диск, қоректендіру блогы, видеокарта
секілді көптеген маңызды құрылғылар орналасады.
Жүйелік блоктың алдыңғы панелінде қосу (Power)
және қайта жүктеу (Reset) батырмасы, компакт-
диск пен дискетаны оқитын дискжетектер және
қызыл-жасыл жарық индикаторлары орналасады.
Жүйелік блокқа негізгі (монитор, пернетақта,
тышқан) және қосымша құрылғыларды (принтер,
модем, сканер, микрофон) қосатын порттар мен
кірістік құрылғылары бар.
CD-ROM

Дискіжетек Ток көзінің

индикаторы

Қосу/айыру
батырмалары
Жүйелік блоктың сырқы көрінісі

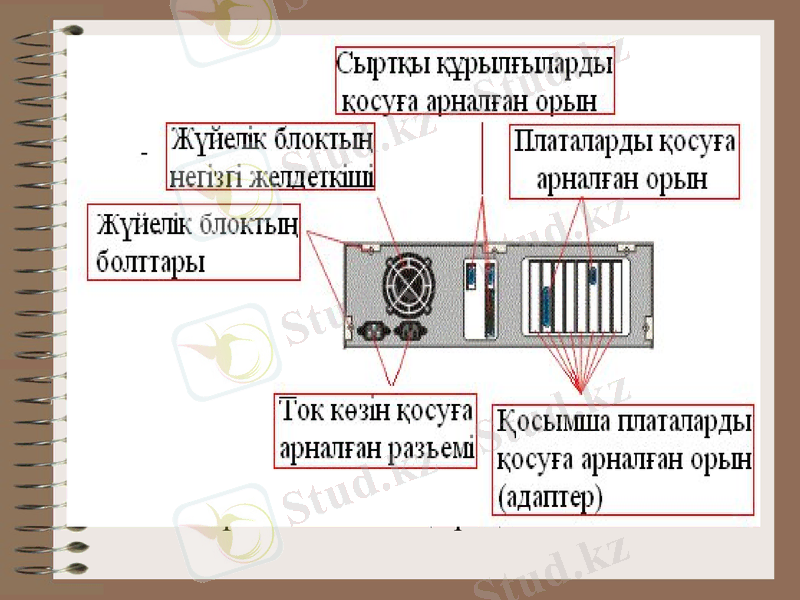

Жүйелік блоктың артқы жағы

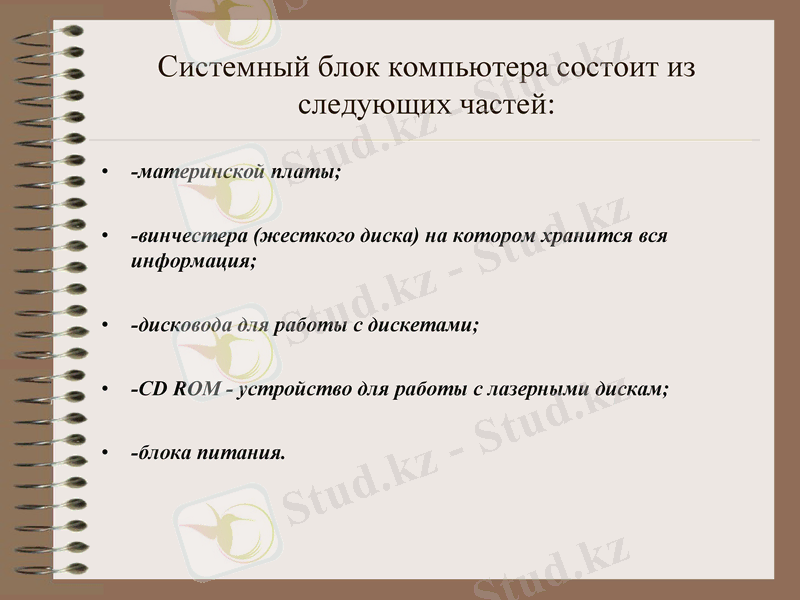

Системный блок компьютера состоит из
следующих частей:

• -материнской платы;

• -винчестера (жесткого диска) на котором хранится вся
информация;

• -дисковода для работы с дискетами;

• -CD ROM - устройство для работы с лазерными дискам;

• -блока питания.

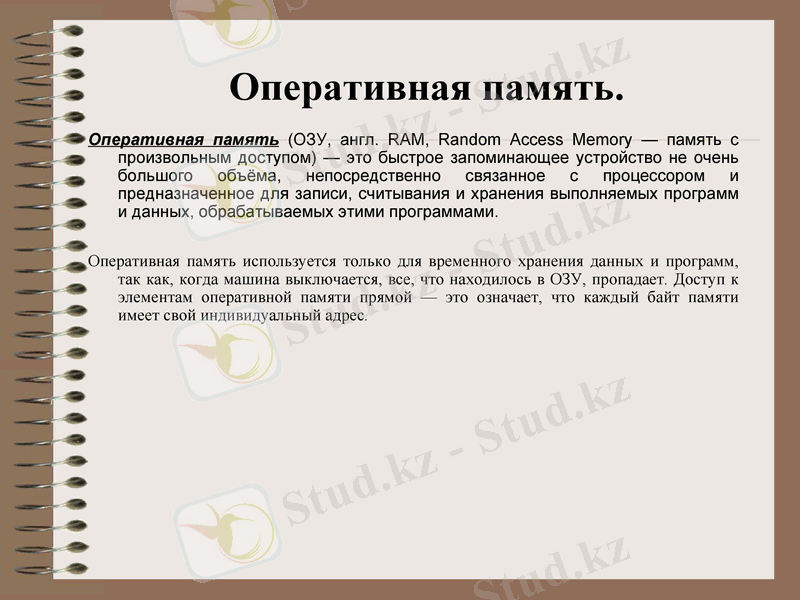

Оперативная память.
Оперативная память (ОЗУ, англ. RAM, Random Access
Memory — память с произвольным доступом) — это
быстрое запоминающее устройство не очень большого
объёма, непосредственно связанное с процессором и
предназначенное для записи, считывания и хранения
выполняемых программ и данных, обрабатываемых этими
программами.

Оперативная память используется только для временного хранения
данных и программ, так как, когда машина выключается, все,
что находилось в ОЗУ, пропадает. Доступ к элементам
оперативной памяти прямой — это означает, что каждый байт
памяти имеет свой индивидуальный адрес.
Кэш-память.

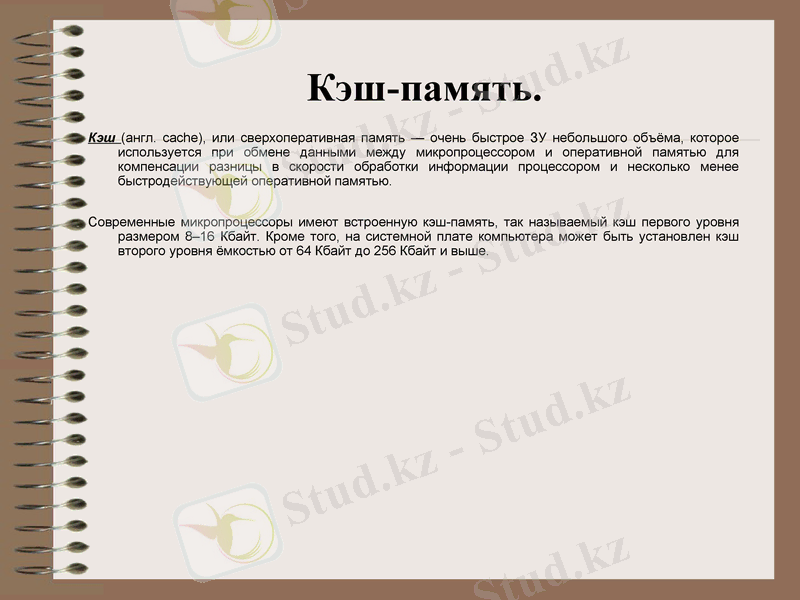

Кэш (англ. cache), или сверхоперативная память — очень быстрое
ЗУ небольшого объёма, которое используется при обмене
данными между микропроцессором и оперативной памятью для
компенсации разницы в скорости обработки информации
процессором и несколько менее быстродействующей оперативной
памятью.

Современные микропроцессоры имеют встроенную кэш-память, так
называемый кэш первого уровня размером 8–16 Кбайт. Кроме
того, на системной плате компьютера может быть установлен кэш
второго уровня ёмкостью от 64 Кбайт до 256 Кбайт и выше.
Специальная память

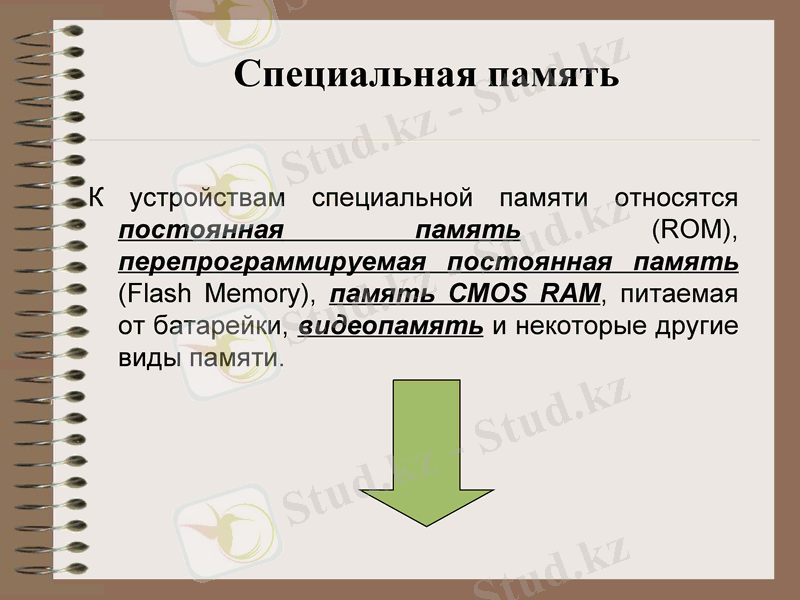

К устройствам специальной памяти относятся
постоянная память (ROM),
перепрограммируемая постоянная память
(Flash Memory), память CMOS RAM, питаемая от
батарейки, видеопамять и некоторые другие
виды памяти.
Постоянная память (ПЗУ, англ. ROM, Read Only Memory
— память только для чтения) — энергонезависимая память,
используется для хранения данных, которые никогда не потребуют
изменения. Содержание памяти специальным образом “зашивается”
в устройстве при его изготовлении для постоянного хранения. Из
ПЗУ можно только читать.

Перепрограммируемая постоянная память
(Flash Memory) — энергонезависимая память, допускающая
многократную перезапись своего содержимого с дискеты.
Важнейшая микросхема постоянной или Flash-памяти — модуль BIOS.
BIOS (Basic Input/Output System — базовая система ввода-вывода) —
совокупность программ, предназначенных для:
автоматического тестирования устройств после включения питания
компьютера; загрузки операционной системы в оперативную память.
Роль BIOS двоякая: с одной стороны это неотъемлемый элемент
аппаратуры (Hardware), а с другой строны — важный модуль любой
операционной системы (Software).
CMOS RAM — это память с невысоким быстродействием и
минимальным энергопотреблением от батарейки . Используется для
хранения информации о конфигурации и составе оборудования
компьютера, а также о режимах его работы.
Содержимое CMOS изменяется специальной программой Setup,
находящейся в BIOS (англ. Set-up — устанавливать, читается "сетап").

Видеопамять (VRAM) — разновидность оперативного ЗУ, в
котором хранятся закодированные изображения . Это ЗУ организовано
так, что его содержимое доступно сразу двум устройствам —
процессору и дисплею. Поэтому изображение на экране меняется
одновременно с обновлением видеоданных в памяти.
Основная память (ОП). Она предназначена для
хранения и оперативного обмена информацией с
прочими блоками машины.
ПЗУ служит для хранения неизменяемой (постоянной) программной
и справочной информации, позволяет оперативно только
считывать хранящуюся в нем информацию (изменить информацию
в ПЗУ нельзя).
ОЗУ предназначено для оперативной записи, хранения и считывания
информации (программ и данных) , непосредственно участвующей
в информационно - вычислительном -процессе , выполняемом ПК
в текущий период времени . Главными достоинствами
оперативной памяти являются ее высокое быстродействие и
возможность обращения к каждой ячейке памяти отдельно (прямой
адресный доступ к ячейке) . В качестве недостатка ОЗУ следует
отменить невозможность сохранения информации в ней после
выключения питания машины ( энергозависимость).
Внешняя память
Она относится к внешним устройствам
ПК и используется для
долговременного хранения любой
информации, которая может когда-либо
потребоваться для решения задач. В
частности, во внешней памяти хранится
все программное обеспечение
компьютера.
Назарларыңызға
рахмет!!!

Ұқсас жұмыстар

ЭЕМ-нің базалық элементтері

Бағдарламалаудың көпдеңгейлі кестесі

Джон Фон Нейман және оның компьютері

Дербес электронды есептеу техникасының архитектурасы және құрылымы

Дербес электронды есептеу машинасының архитектурасы

Дербес электрондық есептеуіш машинаның архитектурасы

Есептеу техникасының даму тарихы жайлы

Есептеуіш жүйені аппараттық қамтамасыздандыру

Үздік информатик

ДЕРБЕС КОМПЬЮТЕРДІҢ ЕҢ НЕГІЗГІ ҚҰРЫЛҒЫСЛАРЫ

Пәндер
