Есептегіштер мен триггерлер: уақыттық диаграмма, құру схемалары және классификация

Скачать

Жинақтаушы модульдер

Есептегіш туралы жалпы түсінік

Құрастырушы: Электрбайланыс кафедрасының арнайы пәндер оқытушысы Сайлаубекова Ә. Н.

Триггерлер туралы жалпы түсінік

Жоспар:

Есептегіш туралы жалпы түсінік

Уақыттық диаграммасы мен ақиқат кестесі

Есептегішті құру схемалары

Есептегіш классификациясы

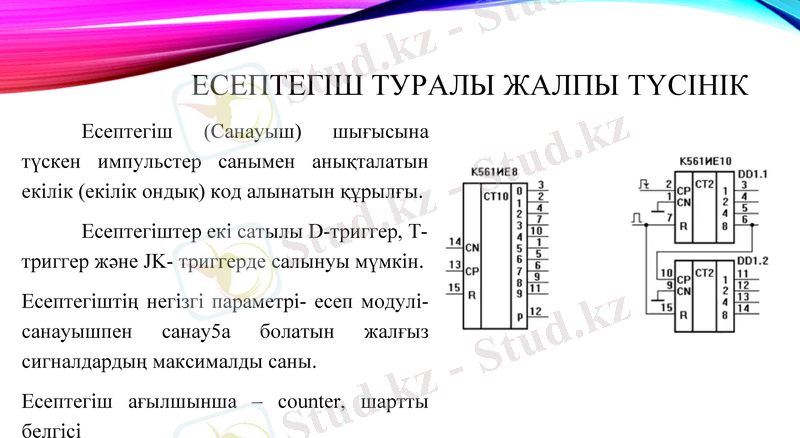

Есептегіш туралы жалпы түсінік

Есептегіш (Санауыш) шығысына түскен импульстер санымен анықталатын екілік (екілік ондық) код алынатын құрылғы.

Есептегіштер екі сатылы D-триггер, Т- триггер және JK- триггерде салынуы мүмкін.

Есептегіштің негізгі параметрі- есеп модулі-санауышпен санау5а болатын жалғыз сигналдардың максималды саны.

Есептегіш ағылшынша - counter, шартты белгісі

- CTN, N- санау жүйесінің негізі

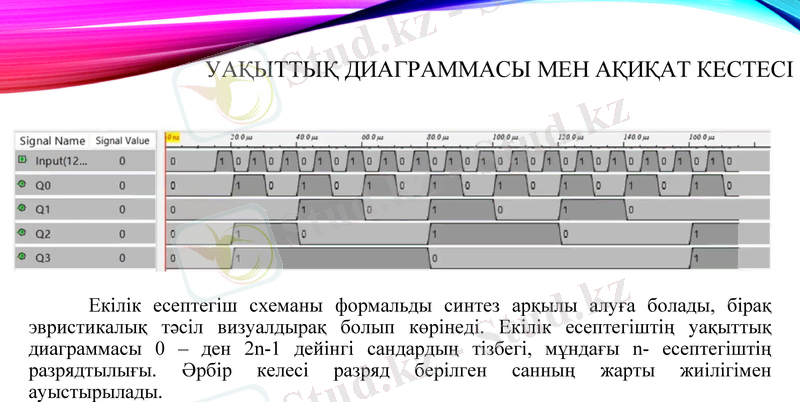

Уақыттық диаграммасы мен ақиқат кестесі

Екілік есептегіш схеманы формальды синтез арқылы алуға болады, бірақ эвристикалық тәсіл визуалдырақ болып көрінеді. Екілік есептегіштің уақыттық диаграммасы 0 - ден 2n-1 дейінгі сандардың тізбегі, мұндағы n- есептегіштің разрядтылығы. Әрбір келесі разряд берілген санның жарты жиілігімен ауыстырылады.

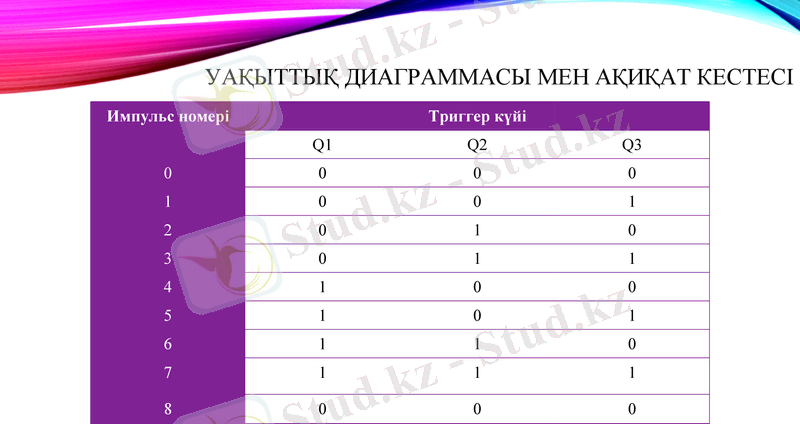

Уақыттық диаграммасы мен ақиқат кестесі

Импульс номері

Триггер күйі

Q1

Q2

Q3

0

0

0

0

1

0

0

1

2

0

1

0

3

0

1

1

4

1

0

0

5

1

0

1

6

1

1

0

7

1

1

1

8

0

0

0

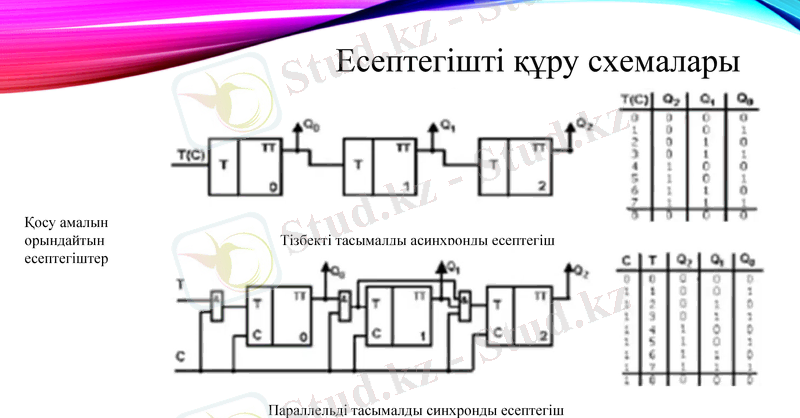

Есептегішті құру схемалары

Қосу амалын орындайтын есептегіштер

Тізбекті тасымалды асинхронды есептегіш

Параллельді тасымалды синхронды есептегіш

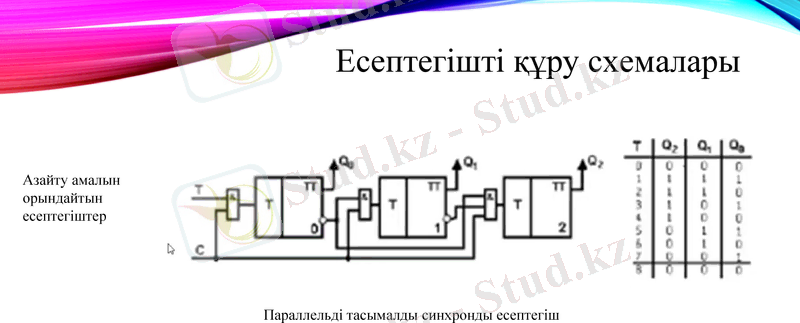

Есептегішті құру схемалары

Азайту амалын орындайтын есептегіштер

Параллельді тасымалды синхронды есептегіш

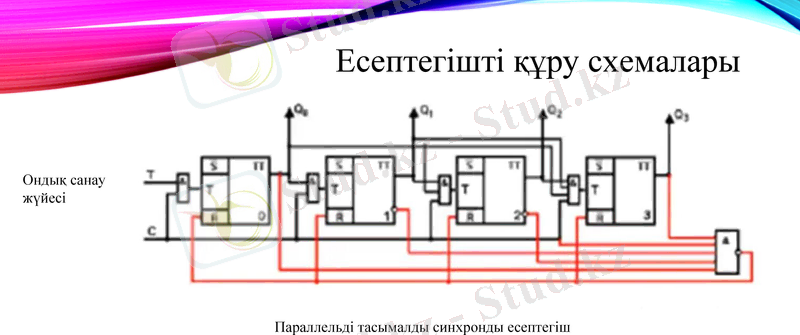

Есептегішті құру схемалары

Ондық санау жүйесі

Параллельді тасымалды синхронды есептегіш

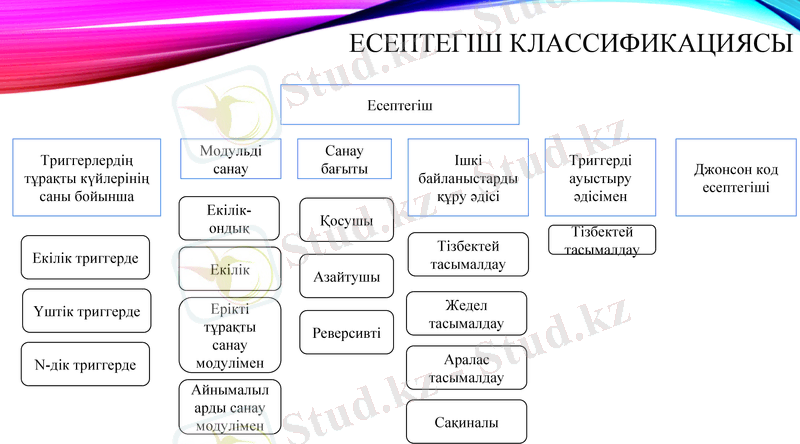

Есептегіш классификациясы

Есептегіш

Триггерлердің тұрақты күйлерінің саны бойынша

Модульді санау

Санау бағыты

Ішкі байланыстарды құру әдісі

Триггерді ауыстыру әдісімен

Джонсон код есептегіші

Екілік триггерде

Үштік триггерде

N-дік триггерде

Екілік-ондық

Екілік

Ерікті тұрақты санау модулімен

Айнымалыларды санау модулімен

Қосушы

Азайтушы

Реверсивті

Тізбектей тасымалдау

Жедел тасымалдау

Аралас тасымалдау

Сақиналы

Тізбектей тасымалдау
