Электр тогы соғудан адамды қорғаудың негізгі шаралары


Презентация қосу
Электр тогы соғудан адамды
қорғаудың негізгі шаралары

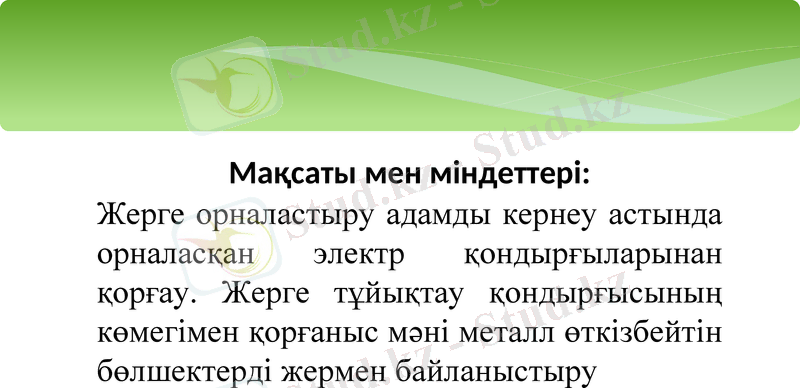

Мақсаты мен міндеттері:
Жерге орналастыру адамды кернеу астында
орналасқан электр қондырғыларынан
қорғау. Жерге тұйықтау қондырғысының
көмегімен қорғаныс мəні металл өткізбейтін
бөлшектерді жермен байланыстыру

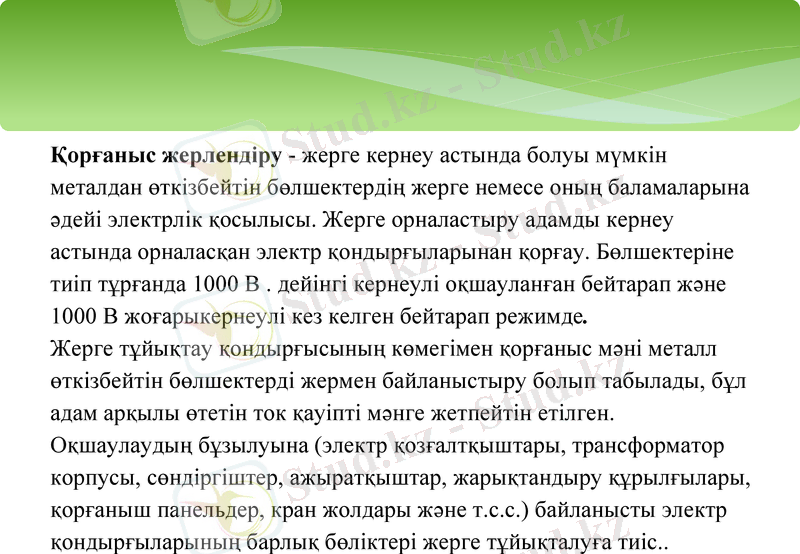

Қорғаныс жерлендіру - жерге кернеу астында болуы мүмкін
металдан өткізбейтін бөлшектердің жерге немесе оның баламаларына
əдейі электрлік қосылысы. Жерге орналастыру адамды кернеу
астында орналасқан электр қондырғыларынан қорғау. Бөлшектеріне
тиіп тұрғанда 1000 В . дейінгі кернеулі оқшауланған бейтарап жəне
1000 В жоғарыкернеулі кез келген бейтарап режимде.
Жерге тұйықтау қондырғысының көмегімен қорғаныс мəні металл
өткізбейтін бөлшектерді жермен байланыстыру болып табылады, бұл
адам арқылы өтетін ток қауіпті мəнге жетпейтін етілген.
Оқшаулаудың бұзылуына (электр қозғалтқыштары, трансформатор
корпусы, сөндіргіштер, ажыратқыштар, жарықтандыру құрылғылары,
қорғаныш панельдер, кран жолдары жəне т.с.с.) байланысты электр
қондырғыларының барлық бөліктері жерге тұйықталуға тиіс..

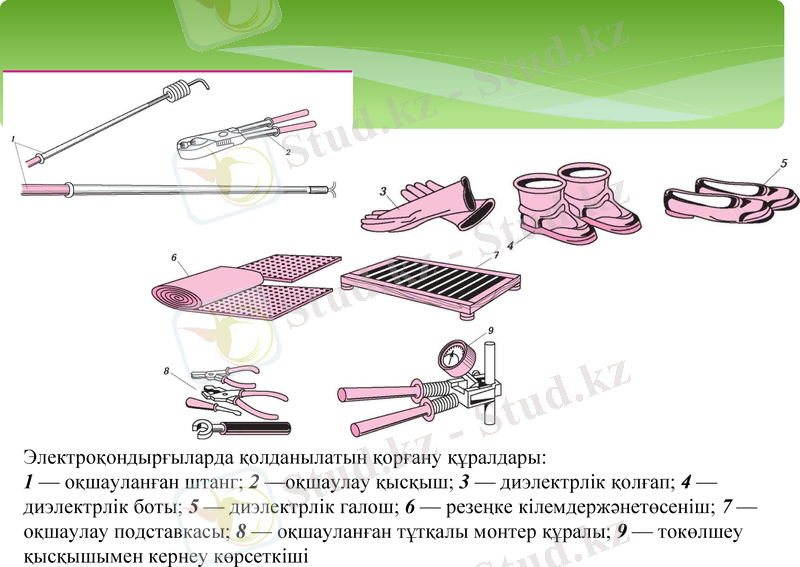

Электроқондырғыларда қолданылатын қорғану құралдары:
1 — оқшауланған штанг; 2 —оқшаулау қысқыш; 3 — диэлектрлік қолғап; 4 —
диэлектрлік боты; 5 — диэлектрлік галош; 6 — резеңке кілемдержəнетөсеніш; 7 —
оқшаулау подставкасы; 8 — оқшауланған тұтқалы монтер құралы; 9 — токөлшеу
қысқышымен кернеу көрсеткіші

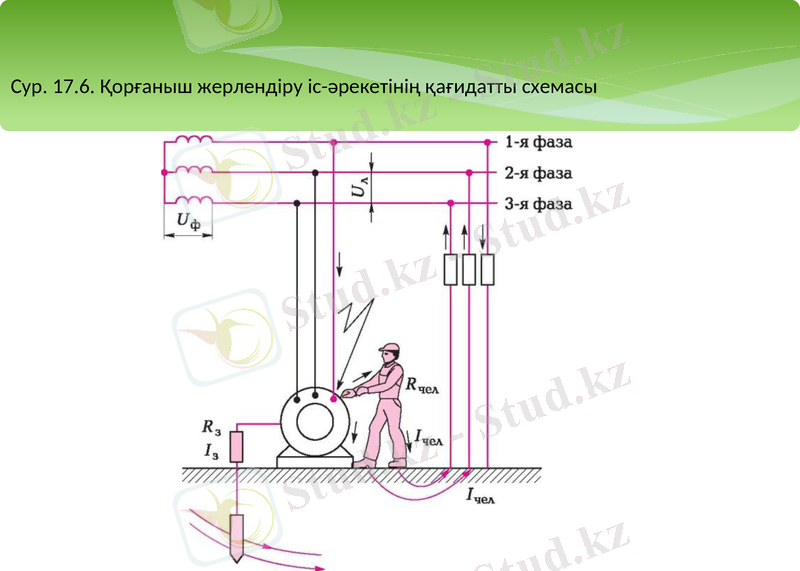

Сур. 17.6. Қорғаныш жерлендіру іс-əрекетінің қағидатты
схемасы

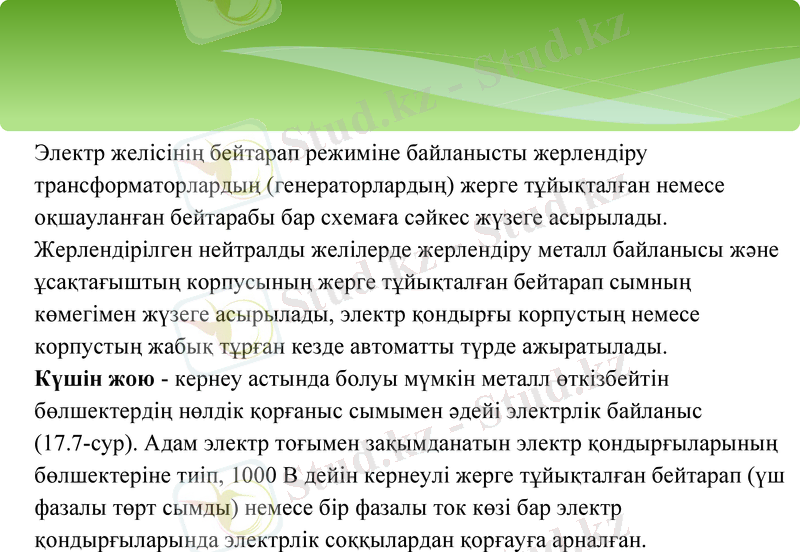

Электр желісінің бейтарап режиміне байланысты жерлендіру
трансформаторлардың (генераторлардың) жерге тұйықталған немесе
оқшауланған бейтарабы бар схемаға сəйкес жүзеге асырылады.
Жерлендiрiлген нейтралды желiлерде жерлендiру металл байланысы жəне
ұсақтағыштың корпусының жерге тұйықталған бейтарап сымның
көмегiмен жүзеге асырылады, электр қондырғы корпустың немесе
корпустың жабық тұрған кезде автоматты түрде ажыратылады.
Күшін жою - кернеу астында болуы мүмкін металл өткізбейтін
бөлшектердің нөлдік қорғаныс сымымен əдейі электрлік байланыс
(17.7-сур). Адам электр тоғымен зақымданатын электр қондырғыларының
бөлшектеріне тиіп, 1000 В дейін кернеулі жерге тұйықталған бейтарап (үш
фазалы төрт сымды) немесе бір фазалы ток көзі бар электр
қондырғыларында электрлік соққылардан қорғауға арналған.

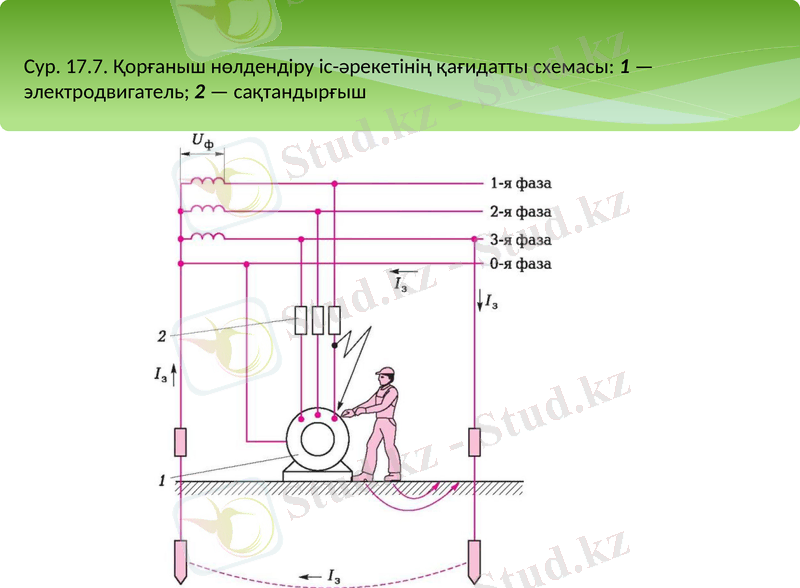

Сур. 17.7. Қорғаныш нөлдендіру іс-əрекетінің қағидатты
схемасы: 1 —электродвигатель; 2 — сақтандырғыш

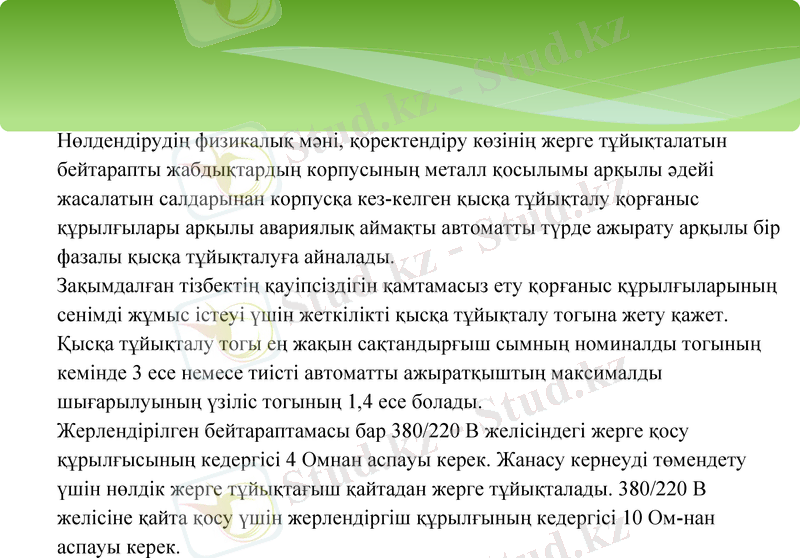

Нөлдендірудің физикалық мəні, қоректендіру көзінің жерге тұйықталатын
бейтарапты жабдықтардың корпусының металл қосылымы арқылы əдейі
жасалатын салдарынан корпусқа кез-келген қысқа тұйықталу қорғаныс
құрылғылары арқылы авариялық аймақты автоматты түрде ажырату арқылы бір
фазалы қысқа тұйықталуға айналады.
Зақымдалған тізбектің қауіпсіздігін қамтамасыз ету қорғаныс құрылғыларының
сенімді жұмыс істеуі үшін жеткілікті қысқа тұйықталу тогына жету қажет.
Қысқа тұйықталу тогы ең жақын сақтандырғыш сымның номиналды тогының
кемінде 3 есе немесе тиісті автоматты ажыратқыштың максималды
шығарылуының үзіліс тогының 1,4 есе болады.
Жерлендірілген бейтараптамасы бар 380/220 В желісіндегі жерге қосу
құрылғысының кедергісі 4 Омнан аспауы керек. Жанасу кернеуді төмендету
үшін нөлдік жерге тұйықтағыш қайтадан жерге тұйықталады. 380/220 В
желісіне қайта қосу үшін жерлендіргіш құрылғының кедергісі 10 Ом-нан
аспауы керек.

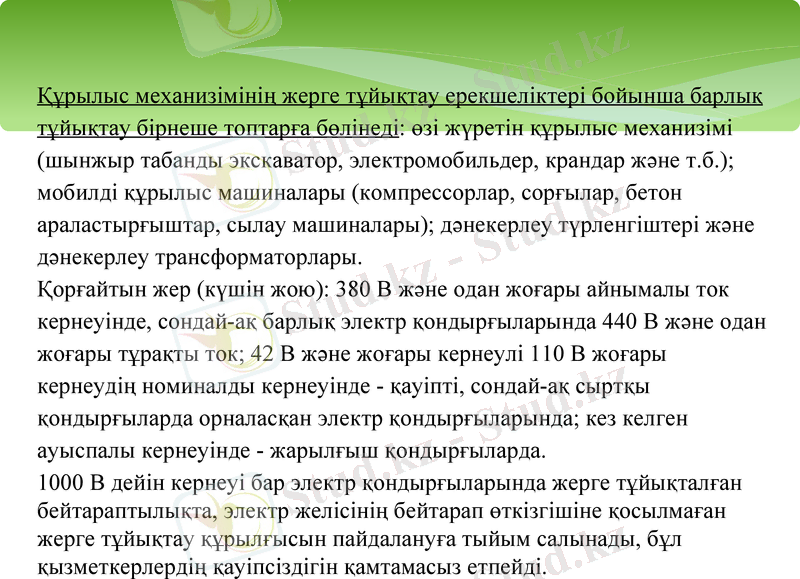

Құрылыс механизімінің жерге тұйықтау ерекшеліктері бойынша барлық
тұйықтау бірнеше топтарға бөлінеді: өзі жүретін құрылыс механизімі
(шынжыр табанды экскаватор, электромобильдер, крандар жəне т.б.);
мобилді құрылыс машиналары (компрессорлар, сорғылар, бетон
араластырғыштар, сылау машиналары); дəнекерлеу түрленгіштері жəне
дəнекерлеу трансформаторлары.
Қорғайтын жер (күшін жою): 380 В жəне одан жоғары айнымалы ток
кернеуінде, сондай-ақ барлық электр қондырғыларында 440 В жəне одан
жоғары тұрақты ток; 42 В жəне жоғары кернеулі 110 В жоғары кернеудің
номиналды кернеуінде - қауіпті, сондай-ақ сыртқы қондырғыларда
орналасқан электр қондырғыларында; кез келген ауыспалы кернеуінде -
жарылғыш қондырғыларда.
1000 В дейін кернеуі бар электр қондырғыларында жерге тұйықталған
бейтараптылықта, электр желісінің бейтарап өткізгішіне қосылмаған
жерге тұйықтау құрылғысын пайдалануға тыйым салынады, бұл
қызметкерлердің қауіпсіздігін қамтамасыз етпейді.

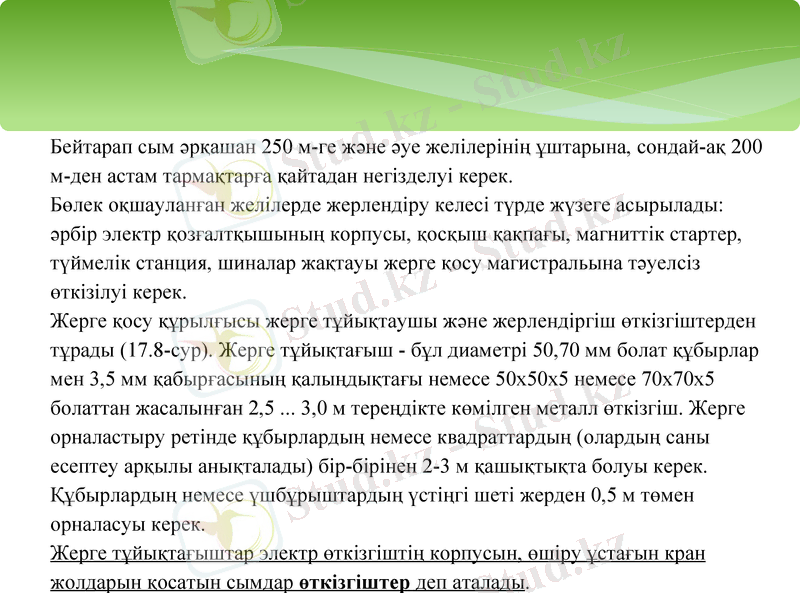

Бейтарап сым əрқашан 250 м-ге жəне əуе желілерінің ұштарына, сондай-ақ 200
м-ден астам тармақтарға қайтадан негізделуі керек.
Бөлек оқшауланған желілерде жерлендіру келесі түрде жүзеге асырылады: əрбір
электр қозғалтқышының корпусы, қосқыш қақпағы, магниттік стартер,
түймелік станция, шиналар жақтауы жерге қосу магистральына тəуелсіз
өткізілуі керек.
Жерге қосу құрылғысы жерге тұйықтаушы жəне жерлендіргіш өткізгіштерден
тұрады (17.8-сур). Жерге тұйықтағыш - бұл диаметрі 50,70 мм болат құбырлар
мен 3,5 мм қабырғасының қалыңдықтағы немесе 50х50х5 немесе 70х70х5
болаттан жасалынған 2,5 ... 3,0 м тереңдікте көмілген металл өткізгіш. Жерге
орналастыру ретінде құбырлардың немесе квадраттардың (олардың саны
есептеу арқылы анықталады) бір-бірінен 2-3 м қашықтықта болуы керек.
Құбырлардың немесе үшбұрыштардың үстіңгі шеті жерден 0,5 м төмен
орналасуы керек.
Жерге тұйықтағыштар электр өткізгіштің корпусын, өшіру ұстағын кран
жолдарын қосатын сымдар өткізгіштер деп аталады.

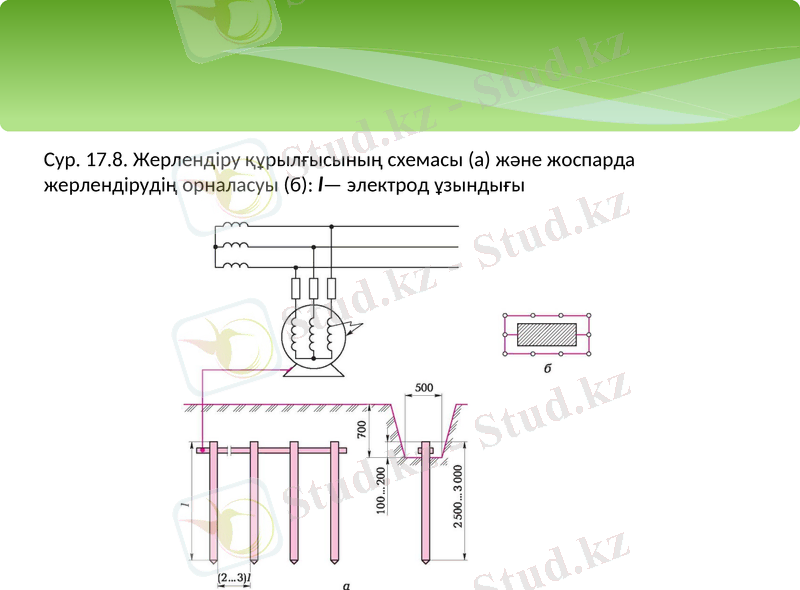

Сур. 17.8. Жерлендіру құрылғысының схемасы (а) жəне
жоспарда жерлендірудің орналасуы (б): l— электрод ұзындығы

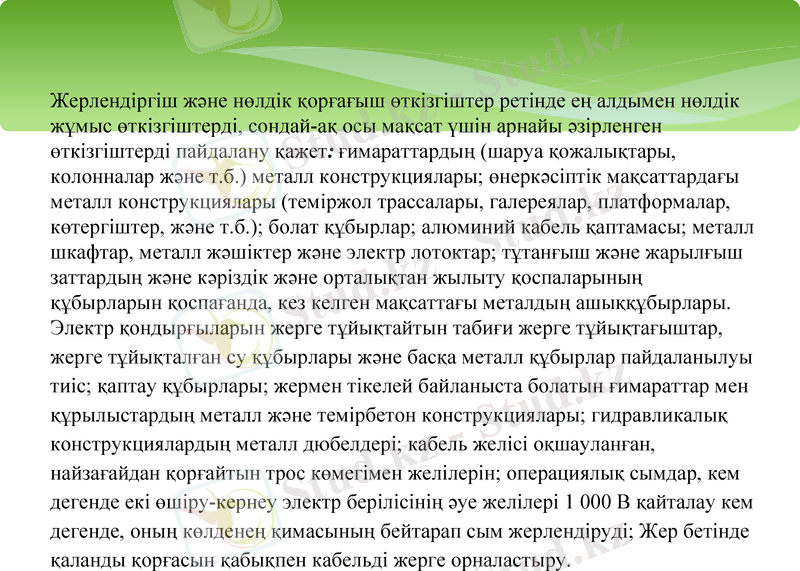

Жерлендіргіш жəне нөлдік қорғағыш өткізгіштер ретінде ең алдымен нөлдік
жұмыс өткізгіштерді, сондай-ақ осы мақсат үшін арнайы əзірленген
өткізгіштерді пайдалану қажет: ғимараттардың (шаруа қожалықтары,
колонналар жəне т.б.) металл конструкциялары; өнеркəсіптік мақсаттардағы
металл конструкциялары (теміржол трассалары, галереялар, платформалар,
көтергіштер, жəне т.б.); болат құбырлар; алюминий кабель қаптамасы; металл
шкафтар, металл жəшіктер жəне электр лотоктар; тұтанғыш жəне жарылғыш
заттардың жəне кəріздік жəне орталықтан жылыту қоспаларының
құбырларын қоспағанда, кез келген мақсаттағы металдың ашыққұбырлары.
Электр қондырғыларын жерге тұйықтайтын табиғи жерге тұйықтағыштар,
жерге тұйықталған су құбырлары жəне басқа металл құбырлар пайдаланылуы
тиіс; қаптау құбырлары; жермен тікелей байланыста болатын ғимараттар мен
құрылыстардың металл жəне темірбетон конструкциялары; гидравликалық
конструкциялардың металл дюбелдері; кабель желісі оқшауланған,
найзағайдан қорғайтын трос көмегімен желілерін; операциялық сымдар, кем
дегенде екі өшіру-кернеу электр берілісінің əуе желілері 1 000 В қайталау кем
дегенде, оның көлденең қимасының бейтарап сым жерлендіруді; Жер бетінде
қаланды қорғасын қабықпен кабельді жерге орналастыру.
Құрылыс алаңдары үшін шойын құбырларын жəне уақытша құбырларды
табиғи жерге тұйықтағыштар ретінде пайдалануға тыйым салынады.
Болттармен немесе дəнекерленген - жерге қосу өткізгіштерінің жəне
жерге жақсы электрөткізгіштігі жəне беріктігі үшін дəнекерлеу, жерге
сым қосылу арқылы жүзеге асырылуы тиіс. Әрбір жерге тұйықталу
мүшесі жеке филиалы арқылы жер электрод немесе жер желісіне
қосылған болуы керек. Орнатудың бірнеше жерлендірілген бөліктерінің
жерге тұйықтағышына дəйекті кіргізуге тыйым салынады.
Ашық қойылған өткізгіштер мен ашық жерге тұйықтау желілерін қара
түске боялғаны жөн. Бөлменің түстік əрленуіне сəйкес жер үсті
өткізгіштерін басқа түстермен бояуға рұқсат етіледі; сонымен бірге олар
бір-бірінен 150 мм қашықтықта байланыстар мен бұтақтарда кемінде екі
қара жолақ болуы керек.
